UPB 125

Support de montage universel pour projecteurs
Caractéristiques principales
  • Montage universel avec la plupart des projecteurs dont le poids est inférieur ou égal à 18,1 kg (40 lbs)
  • Réglages indépendants de l'inclinaison horizontale (roulis), de l'angle vertical (tangage) et de la rotation (lacet)
  • Réglages de positionnement maintenues même lorsque le projecteur est démonté à des fins d'entretien
  • Inclut tout le matériel de montage nécessaire
  • Disponible en blanc
The Extron UPB 125
Modèle Description de la version Référence
 UPB 125 Support de montage universel pour projecteurs - Blanc 70-902-03

Le support de montage universel UPB 125 Extron est un système de montage compact et facile à installer, qui s'adapte à la plupart des projecteurs dont le poids est inférieur ou égal à 18,1  kg (40 lbs). Sa simplicité de montage sur projecteur permet de ne plus avoir à stocker ou à commander des accessoires de montage adaptés à diverses marques. Ce support à deux pièces universel peut être incliné horizontalement et verticalement, et pivoté de manière indépendante pour permettre un contrôle précis de chacun des axes et un alignement exact du projecteur. Une fois la mise en place effectuée, les réglages de positionnement peuvent être verrouillés et conservés lorsque le projecteur et le bras de support sont démontés pour remplacer une lampe ou pour nettoyer le filtre. L'UPB 125 est disponible avec une finition poudrée durable de couleur blanche.

Caractéristiques

  • Montage universel avec la plupart des projecteurs dont le poids est inférieur ou égal à 18,1 kg (40 lbs) — Simplifie le montage sur projecteur en permettant de ne plus avoir à stocker ou à commander des accessoires de montage adaptés à diverses marques.
  • Réglages indépendants de l'inclinaison horizontale (roulis), de l'angle vertical (tangage) et de la rotation (lacet) — Inclinaison horizontale : +/-5 degrés; inclinaison verticale : +/-20 degrés; rotation: 360 degrés
  • Réglages de positionnement maintenues même lorsque le projecteur est démonté à des fins d'entretien — Les mécanismes de verrouillage conservent les paramètres de positionnement d'origine lorsque le projecteur et le bras de support sont démontés pour remplacer une lampe ou pour nettoyer le filtre.
  • Inclut tout le matériel de montage nécessaire — L'UPB 125 inclut 12 vis, disponibles en trois diamètres de filetage – 4mm, 5mm et 6mm – qui s'adaptent à de nombreux modèles de projecteurs.
  • Disponible en blanc
ACCESSOIRES EN OPTION
  PCM 340 Structure de montage en plafond pour projecteur avec potence ajustable

Caractéristiques techniques

UPB 125
General
   Adjustment ranges The UPB 125 can be angled within the following ranges to level the projector:
±5° roll
±20° pitch
360° yaw
   Maximum load capacity 40 lbs (18.1 kg)
   Enclosure type Metal
   Projector bracket dimensions 3.2" H x 7.0" W x 7.0" D
(81 mm H x 178 mm W x 178 mm D)
(Height and width exclude legs/feet.)
      Arm radius extension 7.8" (198 mm) from corner attachment

    NOTE     The UPB 125 accepts a 1.5" diameter (o.d.), 11.5 NPT/NPS pipe.
   Product weight 2.7 lbs (1.2 kg)
   Regulatory compliance CE, c-UL, UL
   Product warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(4689-D2)
Dimensions et poids au transport
    Référence Hauteur Largeur Profondeur Poids
    70-902-03 14,0 cm 22,9 cm 24,8 cm 1,49 kg

Schéma

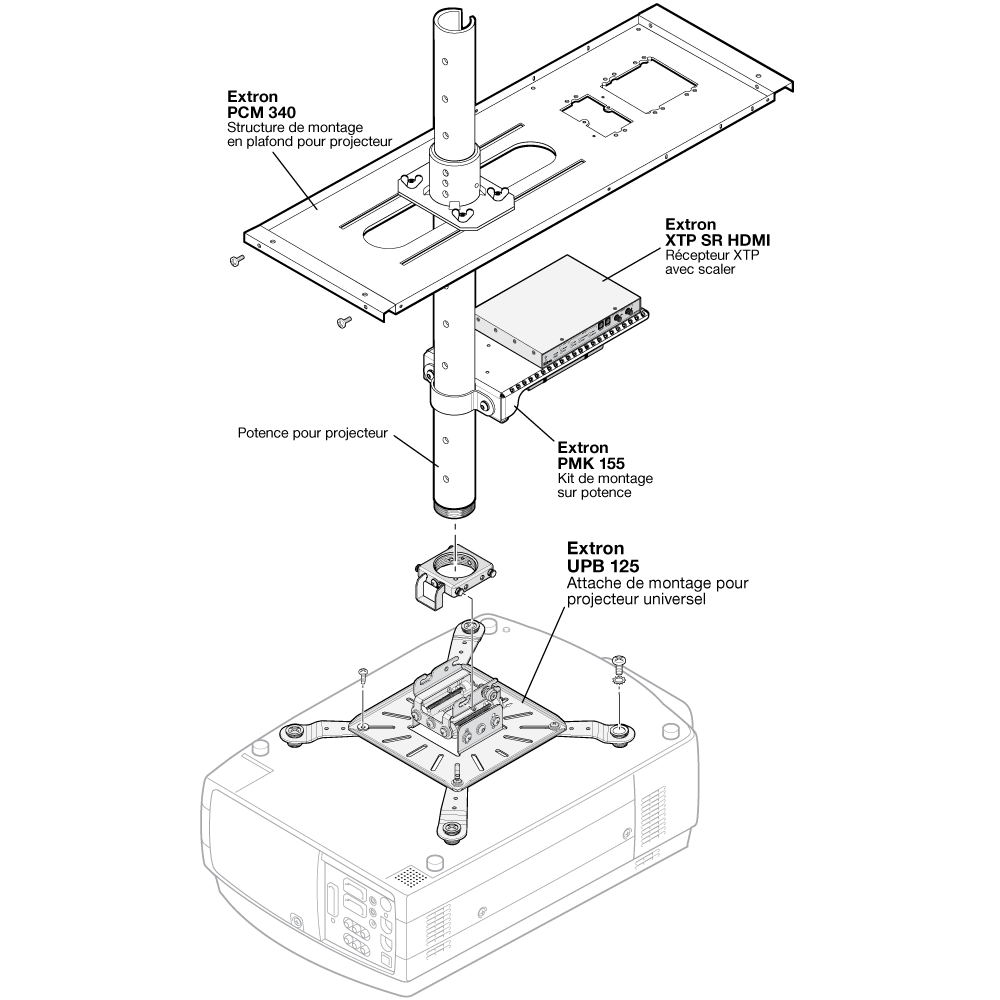

UPB 125 Diagram

Schéma des panneaux

UPB 125 Panel Drawing
