Caractéristiques principales
-
Fournit une connectivité entre des sources équipées USB‑A et des périphériques USB‑B
-
Supporte des débits de données USB jusqu'à 5 Gb/s
-
Fournit 4,5 W de puissance USB
-
Contacts plaqués or
-
Certifié pour une utilisation avec les boîtiers AVEdge™, Cable Cubby® et HSA®
-
Disponible dans des longueurs comprises entre 90 cm (3') et 2,7 m (9')
| Modèle |
Description de la version |
Référence |
| USBA-B/3 |
90 cm (3') |
26-751-03 |
| USBA-B/6 |
1,8 m (6') |
26-751-06 |
| USBA-B/9 |
2,7 m (9') |
26-751-09 |
Les câbles USB Type‑A mâle vers Type‑B mâle de la gamme USBA‑B Extron supportent des données USB jusqu'à 5 Gb/s et fournissent jusqu'à 4,5 W de puissance pour la charge USB. Les câbles sont compatibles avec d'anciens standards USB. De plus, ils fournissent jusqu'à 5 V de tension électrique et jusqu'à 900 mA de puissance au périphérique USB connecté. Ces câbles USB conçus par Extron sont ultra‑souples et disposent de contacts plaqués or. La gamme USBA‑B fournit une connexion de données USB 5 Gb/s fiable à haute performance entre des hôtes USB‑A et des périphériques USB‑B.
Caractéristiques
-
Fournit une connectivité entre des sources équipées USB‑A et des périphériques USB‑B
-
Supporte des débits de données USB jusqu'à 5 Gb/s
-
Fournit 4,5 W de puissance USB
-
Contacts plaqués or
-
Certifié pour une utilisation avec les boîtiers AVEdge™, Cable Cubby® et HSA®
-
Disponible dans des longueurs comprises entre 90 cm (3') et 2,7 m (9')
Remarque : Le connecteur USB‑B du câble est compatible avec des appareils USB 3 et des prises USB‑B ; il ne conviendra pas à l'USB 2 ni aux anciennes prises USB‑B en raison des écarts de dimensions physiques.
|
PRODUITS ASSOCIÉS
|
| |
Gamme UCS 900 |
Extendeurs USB 5Gbps fibre optique |
|
PRODUITS SIMILAIRES
|
| |
Câble USB CFG |
Câble de configuration USB A mâle/mini USB B mâle |
Caractéristiques techniques
-
| Gamme USBA-B |
|
| Données |
|---|
| Spécification USB | Compatible USB 3.2 (Gen1), USB 2.0, USB 1.1 |
| Débit de données USB | Jusqu'à 5 Gb/s |
|
| Alimentation |
|---|
| Tension nominale | Jusqu'à 5 V |
| Courant maximal | 0,9 A |
| Alimentation USB disponible | Fournit une alimentation jusqu'à 900 mA |
|
| Mécanique |
|---|
| Diamètre extérieur du câble | 6 mm (0,24") |
| Rayon de courbure | 24 mm (0,96") |
|
| Caractéristiques générales — Caractéristiques matérielles |
|---|
| Connecteurs | 1 USB‑A mâle vers 1 USB‑B mâle |
| Contacts | Plaqué or |
| Matériel | Calibre du câble : 28 AWG
Gaine : PVC – Polychlorure de vinyle, UltraFlex |
| Dimensions du connecteur | |
| USB‑A mâle | 50 mm H x 7,8 mm L x 16 mm d'épaisseur
(1,98" H x 0,31" L x 0,61" d'épaisseur) |
| USB‑B mâle | 54 mm H x 13 mm L x 11 mm d'épaisseur
(2,11" H x 0,52" L x 0,41" d'épaisseur) |
| |  |
|
| Caractéristiques générales |
|---|
| Température nominale de stockage | Minimale : ‑20 °C (‑4 °F)
Maximale : 70 °C (158 °F) |
| Température nominale de fonctionnement | Minimale : 0 °C (32 °F)
Maximale : 50 °C (122 °F) |
| Hygrométrie | 85 °C et 85% d'humidité relative, sans condensation |
| Conformité réglementaire | RoHS, DEEE, CE, UL‑CMX |
| Garantie | Durée de vie limitée |
| REMARQUE | Les caractéristiques techniques peuvent être soumises à modification sans préavis. |
|
| REMARQUE | Tous les taux nominaux sont à ±10%. |
|
| (5573-D1) |
| Dimensions et poids au transport |
| Référence |
Hauteur |
Largeur |
Profondeur |
Poids |
| 26-751-03 |
1,3 cm |
17,1 cm |
20,3 cm |
0,07 kg |
| 26-751-06 |
1,9 cm |
17,1 cm |
20,3 cm |
0,11 kg |
| 26-751-09 |
1,9 cm |
19,1 cm |
22,9 cm |
0,16 kg |

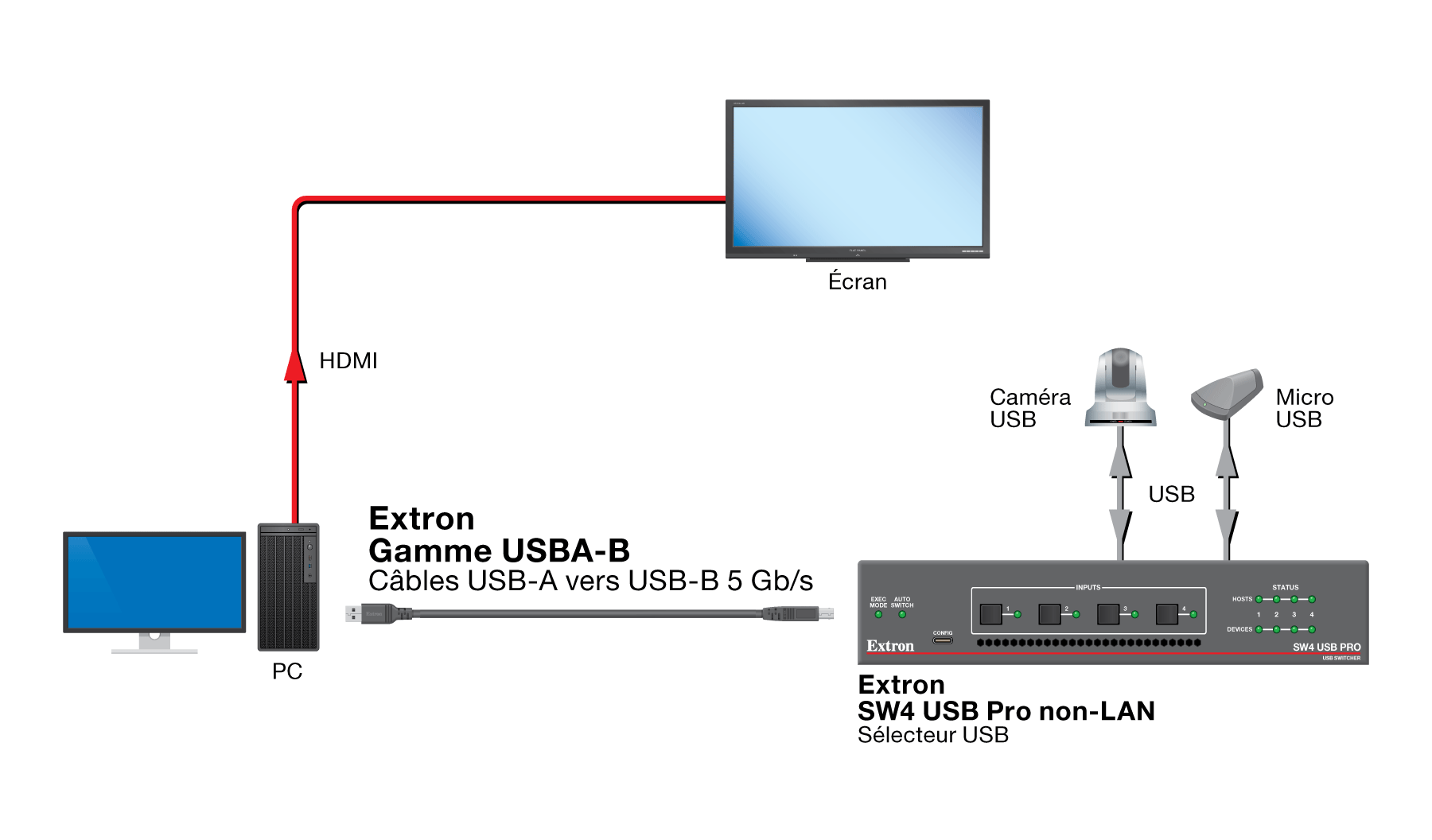

Schéma
