VCM 110 AAP

Contrôleur du volume et du mute - Version AAP

Caractéristiques principales

Contrôle du mute et du volume à distance de préamplificateurs ou amplificateurs de puissance Extron disposant d'un port de contrôle du volume à distance
Bouton de volume pour réglage précis des niveaux audio
Bouton du mute avec voyant LED rouge
Adapté aux produits qui supportent un module de connectivité audiovisuelle AAP™ double espace

Modèle	Description de la version	Référence
VCM 110 AAP	Contrôleur du volume et du mute – AAP – Noir	70-1177-01

Le VCM 110 AAP Extron assure le contrôle du mute et du volume à distance de certains préamplificateurs ou amplificateurs de puissance Extron disposant d'un port de contrôle du volume à distance. Il comprend un bouton de volume pour le réglage précis des niveaux audio, et un bouton poussoir pour le mute audio. Le VCM 110 AAP peut être monté dans tout plastron de montage ou produit Extron disposant d'une ouverture AAP à double espace.

Caractéristiques

Contrôle du mute et du volume à distance de préamplificateurs ou amplificateurs de puissance Extron disposant d'un port de contrôle du volume à distance
Bouton de volume pour réglage précis des niveaux audio
Bouton du mute avec voyant LED rouge
Adapté aux produits qui supportent un module de connectivité audiovisuelle AAP™ double espace

ACCESSOIRES EN OPTION
	AAP 100	Plastron compact pour connectivité audiovisuelle
	AAP 104	Plastron à quatre gangs pour connectivité audiovisuelle
	AAP 201	Plastron pour connectivité audiovisuelle 1U, un demi-rack de largeur
	AAP 302	Plastron pour connectivité audiovisuelle 2U, un rack complet de largeur
	AAP 424	Plastron à quatre gangs pour connectivité audiovisuelle pour modules Decorator et AAP
	Gamme SMB 110	Boîtiers de montage en surface pour produits à gang US

PRODUITS ASSOCIÉS
	MP 101	Préamplificateur microphone
	MPA 152 Plus	Amplificateur stéréo - 15 W par canal
	MPA 601	Amplificateur mono 70/100 V - 60 W
	XPA U 3502	Amplificateur de puissance audio à deux canaux 350 W par canal
	XPA 1002	Amplificateur basse impédance à deux canaux 60/100 W par canal
	XPA 2001	Amplificateur mono 70/100 volts - 200 watts

PRODUITS SIMILAIRES
	VC 50	Plaque murale pour contrôle du volume
	VCM 200 D	Contrôleur de volume et de mute - Plaque murale au format Decorator
	VCM 200 EU	Contrôleur de volume et de mute - Plastron mural EU pour boîtiers Flex55 et EU

Caractéristiques techniques

VCM 110 AAP

Control — peripheral audio equipment

Volume control

0 to 10 VDC variable voltage, positive logic (the higher the voltage, the higher the volume)

Mute control

Momentary push switch with latching contact closure during mute; LED mute indication

Pin configurations

Pin 1 = +10 VDC, pin 2 = volume/mute (variable voltage), pin 3 = GND

Reference voltage

10 VDC

General

Power

10 VDC supplied by the Extron device being controlled (MP, MPA, XPA)

Power consumption

Unmute mode: 0.04 watts, 10 VDC
Mute mode: 0.1 watts, 10 VDC

Temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Mounting

Rack mount

Yes, with optional frame

Furniture or wall mount

Yes, with optional AAP frame

Enclosure type

Metal

Enclosure dimensions

Faceplate

1.4" H x 3.5" W x 0.05" D
(35 mm H x 89 mm W x 1.3 mm D)
(double space AAP plate)

Device/circuit board

1.3" H x 1.4" W x 1" D
(33 mm H x 35 mm W x 25 mm D)
(Depth excludes button and knob)

Product weight

0.1 lbs (<0.1 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Listings

UL, CUL

Compliances

CE, FCC Class A, VCCI, AS/NZS, ICES

Product warranty

3 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(3697-D1)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
70-1177-01	5,7 cm	14,6 cm	8,6 cm	0,09 kg

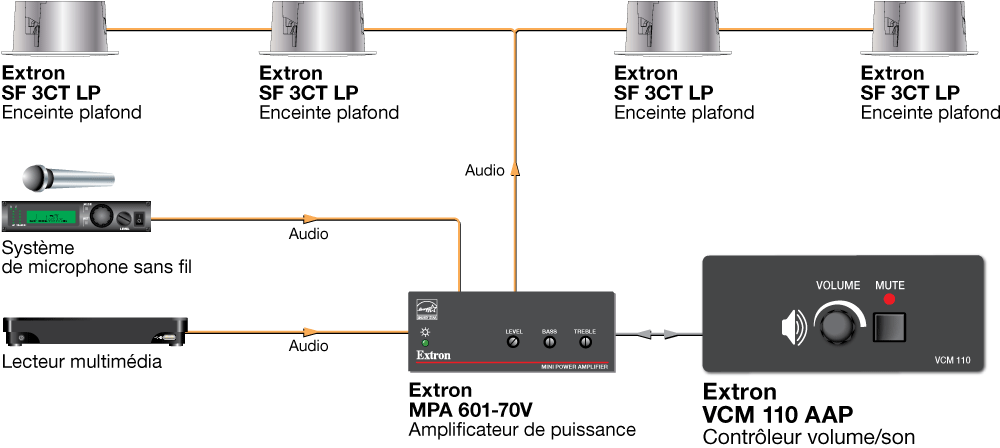

Schéma
