VGA SM RETIRÉ

Câbles de contrôle VGA Show Me

Caractéristiques principales

Fournissent des capacités de sélection et de connexion d'entrées à distance pour les sélecteurs VSW 2VGA A et SW VGA Ars Extron
Le bouton Share permet de commuter la source connectée vers l'appareil d'affichage de présentation principal
Adaptés à quasiment tout type de mobilier, nouveau ou déjà en place
Disponibles en longueurs de câbles de 1,8 m (6') et 3,6 m (12')
Certifiés pour utilisation avec les boîtiers AVEdge™ et Cable Cubby^® Series/2

Modèle	Description de la version	Référence
Retractor VGA SM	VGA « Show Me » Retractor	70-983-12	RETIRÉ
Retractor XL VGA SM	VGA « Show Me » Retractor	70-1001-12	RETIRÉ
VGA SM/6	Câble VGA Show Me, 1,8 m (6')	26-676-06	RETIRÉ
VGA SM/12	Câble VGA Show Me, 3,6 m (12')	26-676-12	RETIRÉ

Ce produit a été retiré de la vente.

Les câbles de contrôle VGA SM Show Me^® sont des câbles VGA mâle/mâle qui permettent la connexion et la sélection d'entrées à distance pour les sélecteurs VSW 2VGA A et SW VGA Ars Extron. Ces câbles comportent des connecteurs mâles HD 15 broches et un jack audio stéréo 3,5 mm pour l'audio stéréo en option. Le fonctionnement est simple et intuitif : connectez le câble VGA Show Me à la sortie VGA de votre ordinateur portable, puis appuyez sur le bouton Share afin de partager le contenu de votre bureau sur l'appareil d'affichage de présentation principal. Les câbles de contrôle VGA SM Show Me sont disponibles dans des longueurs de 1,8 m (6) et de 3,6 m (12') et conviennent parfaitement aux environnements d'apprentissage collaboratif ou d'autres applications semblables.

Fonctionnement simple et intuitif

DÉROULEZ le câble Show Me
CONNECTEZ le câble à la sortie VGA de votre ordinateur portable
PARTAGEZ votre bureau en appuyant simplement sur un bouton

Les câbles de contrôle VGA SM Show Me sont compatibles avec les boîtiers AVEdge™ et Cable Cubby^® Series/2 Extron.

Caractéristiques

Fournissent des capacités de sélection et de connexion d'entrées à distance pour les sélecteurs VSW 2VGA A et SW VGA Ars Extron

Entrée : vidéo RVB sur connecteur HD 15 broches mâle ; entrée audio stéréo sur jack audio stéréo 3,5 mm

Sortie : vidéo RVB sur connecteur HD 15 broches mâle ; entrée audio stéréo sur fiche audio stéréo 3,5 mm

Entrée audio supportant un câble audio stéréo 3,5 mm disponible en option, réf. 26‑571‑01

Le bouton Share permet de commuter la source connectée vers l'appareil d'affichage de présentation principal

Adaptés à quasiment tout type de mobilier, nouveau ou déjà en place

Disponibles en longueurs de câbles de 1,8 m (6') et 3,6 m (12')

Certifiés pour utilisation avec les boîtiers AVEdge™ et Cable Cubby^® Series/2

Support de la capacité d'insertion en sonde du sélecteur VSW 2VGA A

ACCESSOIRES EN OPTION
	Ensemble de bagues pour câbles	Bagues de couleurs pour identification facile de câbles
	Mini câbles audio	Câbles audio stéréo mâle/mâle 3,5 mm
	DPM-VGAF	Adaptateur actif DisplayPort mâle vers VGA femelle - Cordon 15 cm (6")

ACCESSOIRES EN OPTION

Ensemble de bagues pour câbles

Bagues de couleurs pour identification facile de câbles

Mini câbles audio

Câbles audio stéréo mâle/mâle 3,5 mm

DPM-VGAF

Adaptateur actif DisplayPort mâle vers VGA femelle - Cordon 15 cm (6")

PRODUITS ASSOCIÉS
	VSW 2VGA A	Sélecteur VGA et audio stéréo à deux entrées

PRODUITS ASSOCIÉS

VSW 2VGA A

Sélecteur VGA et audio stéréo à deux entrées

PRODUITS SIMILAIRES
	DPM-HDF/6 4K PLUS	Adaptateur actif DisplayPort mâle vers HDMI femelle - 1,8 m (6')
	Gamme DisplayPort	Câbles DisplayPort
	Gamme DP	Câbles adaptateurs DisplayPort
	Gamme DVID DL Pro	Câbles DVID-D dual-link de 90 cm à 22,8 m
	Gamme DVID SL Pro	Câbles DVI-D single-link de 7,6 m (25') à 60,9 m (200')
	Gamme DVID SL Ultra	Câbles DVI-D single-link ultra-flexibles - de 45 cm (1,5') à 4,5 m (15')
	Gamme HDMI Pro	Câbles HDMI Premium High Speed, High Speed, et Standard
	Gamme HDMI Ultra	Câbles HDMI Premium High Speed ultra-souples
	Gamme MDP	Câbles adaptateurs Mini DisplayPort
	Gamme USBA-B	Câbles USB‑A vers USB‑B 5 Gb/s
	HD 8K	Câbles HDMI Ultra High Speed 48 Gbps
	Mini câbles audio	Câbles audio stéréo mâle/mâle 3,5 mm
	MVGA M-M	Câbles VGA micro mâle vers mâle
	MVGA-A M-M	Ensemble de câbles haute qualité avec connecteur HD 15 broches mâle/mâle et câbles audio
	SYM BNCM	Câbles mini haute résolution HD 15 broches mâle/BNC mâle
	USBC	Câble USB‑C^® 5 Gbps avec vidéo 4K et 60 W de puissance
	USBC Plus	Câble USB‑C^® 20 Gbps avec vidéo 8K et 240 W de puissance
	USBC-DP	Câble adaptateur USB-C vers DisplayPort
	USBC-HD	Câble adaptateur USB‑C vers HDMI
	USBC-HD 8K	USB-C to 8K HDMI Adapter Cables

PRODUITS SIMILAIRES

DPM-HDF/6 4K PLUS

Adaptateur actif DisplayPort mâle vers HDMI femelle - 1,8 m (6')

Gamme DisplayPort

Câbles DisplayPort

Gamme DP

Câbles adaptateurs DisplayPort

Gamme DVID DL Pro

Câbles DVID-D dual-link de 90 cm à 22,8 m

Gamme DVID SL Pro

Câbles DVI-D single-link de 7,6 m (25') à 60,9 m (200')

Gamme DVID SL Ultra

Câbles DVI-D single-link ultra-flexibles - de 45 cm (1,5') à 4,5 m (15')

Gamme HDMI Pro

Câbles HDMI Premium High Speed, High Speed, et Standard

Gamme HDMI Ultra

Câbles HDMI Premium High Speed ultra-souples

Gamme MDP

Câbles adaptateurs Mini DisplayPort

Gamme USBA-B

Câbles USB‑A vers USB‑B 5 Gb/s

HD 8K

Câbles HDMI Ultra High Speed 48 Gbps

Mini câbles audio

Câbles audio stéréo mâle/mâle 3,5 mm

MVGA M-M

Câbles VGA micro mâle vers mâle

MVGA-A M-M

Ensemble de câbles haute qualité avec connecteur HD 15 broches mâle/mâle et câbles audio

SYM BNCM

Câbles mini haute résolution HD 15 broches mâle/BNC mâle

USBC

Câble USB‑C^® 5 Gbps avec vidéo 4K et 60 W de puissance

USBC Plus

Câble USB‑C^® 20 Gbps avec vidéo 8K et 240 W de puissance

USBC-DP

Câble adaptateur USB-C vers DisplayPort

USBC-HD

Câble adaptateur USB‑C vers HDMI

USBC-HD 8K

USB-C to 8K HDMI Adapter Cables

Caractéristiques techniques

VGA "Show Me" Cable

Performance/electrical

Regulatory compliance

Safety

UL 20276, UL VW-1

Temperature rating

Maximum: 80 °C

Voltage

30 V

General — physical characteristics

Connector type

1 male 15-pin HD to 1 male 15-pin HD with (1) 3.5 mm male stereo mini audio plug (tip-ring-sleeve) on an 8" (20 cm) pigtail

Material

Conductors: tinned copper
Drain wire: tinned copper
Jacket: PVC

Conductor gauge

Conductors and drain wire: 30 AWG

Connector dimensions

Source end

2.32" L* x 1.31" W x 0.63" thick
(58.9 mm L* x 33.3 mm W x 16.0 mm thick)
*Length includes plug. (Length without plug is 2.08" [52.9 mm].)

Switcher end

1.60" L* x 1.23" W x 0.67" thick
(40.6 mm L* x 31.2 mm W x 17.0 mm thick)
*Length includes plug. (Length without plug is 1.35" [34.3 mm].)

Cable dimensions

Cable outer diameter

0.23" (5.7 mm)

Bend radius

2.25" (57.2 mm)

NOTE	Dimensions given above exclude the cable length.

NOTE	Specifications are subject to change without notice.

(8.0-121312-D3)

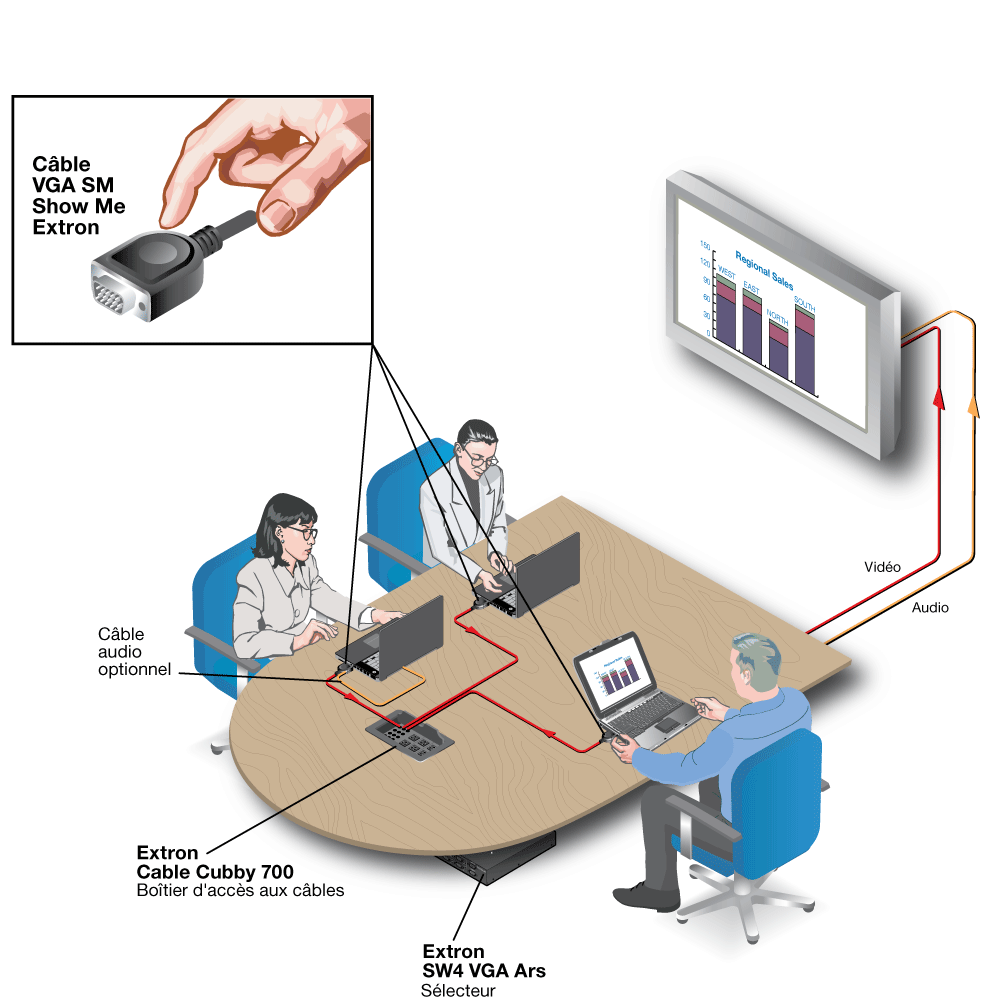

Schéma

Schéma des panneaux
