Le VNR 100 est un appareil qui permet l'enregistrement numérique et la lecture d'images informatiques haute résolution, de signaux vidéo et audio et de flux de données encodés dans les systèmes VN-Matrix^®. Il peut à la fois enregistrer et lire du contenu, augmentant ainsi les cycles de fonctionnement grâce aux propriétés d'enregistrement et de lecture simultanés avec des équipements sources et des systèmes de présentation haut de gamme. La fonction lecture et enregistrement simultanés permet d'enregistrer un évènement en direct tout en lisant un autre contenu, enregistré précédemment ; la fonction lecture avec décalage temporel permet quant à elle de lire un contenu enregistré à partir du début alors que l'enregistrement est encore en cours. Les systèmes VN-Matrix peuvent être configurés avec de nombreux appareils VNR 100 afin d'enregistrer et de lire en simultané des présentations audiovisuelles multi-sources ou sur des systèmes d'affichage à plusieurs écrans. Le VNR 100 est idéal pour les applications de streaming et d'enregistrement audiovisuels très exigeantes en termes de qualité et de performance.

Applications requérant un enregistrement de très grande qualité

Le VNR 100 est utilisé dans des applications particulièrement exigeantes en termes de qualité et de performance et s'avère idéal pour les clients souhaitant diffuser une image haute résolution provenant de caméras, de capteurs et d'équipements d'affichage sophistiqués et haut de gamme. Capable d'enregistrer de l'audio, de la vidéo et des données tout en lisant du contenu, il rend les installations audiovisuelles plus productives et permet d'effectuer plusieurs activités indépendantes en simultané, comme l'enregistrement d'un événement et la lecture de contenu ailleurs dans l'installation par exemple.

Les applications comme les centres de contrôle, la recherche sur l'armement, la formation et la simulation, les collaborations médicales à distance, les systèmes de présentation avancés et la visualisation peuvent toutes tirer profit de l'enregistrement de données d'une grande qualité visuelle pour l'éducation et la formation, la documentation d'événements ou l'analyse médico-légale. Le VNR 100 permet souvent la documentation d'expériences uniques qui aurait été beaucoup trop coûteuse à produire avec d'autres équipements, comme par exemple dans le cas d'un procédure chirurgicale, d'une simulation de mission, de systèmes de vérification et de formation basés sur l'expérimentation ou d'évènements cruciaux qui ont lieux dans les centres de contrôle. Le VNR 100 est équipé d'une technologie de synchronisation puissante qui permet de programmer plusieurs flux avec exactitude afin de maintenir une synchronisation précise au cours de la lecture.

Codec PURE3^®

Le codec PURE3^® d'Extron est utilisé dans les systèmes VN-Matrix et permet la transmission audio et vidéo sur un réseau avec un latence très basse, tout en conservant les résolutions natives et en prenant en charge une qualité d'image presque sans perte, l'échantillonnage des espaces colorimétriques 4:4:4 et la profondeur de couleur 8 bits afin de préserver la qualité d'origine. La gestion extensive du débit binaire et l'annulation d'erreur de ce codec permettent au VNR 100 de s'adapter facilement à des conditions réseau diverses, et de prendre en charge un grand nombre d'application de streaming et d'enregistrement avec beaucoup de flexibilité. Il répondra aux exigences particulièrement élevées en termes de qualité des applications de production et de diffusion en permettant l'usage de hauts débits binaires, mais aussi à celles des applications de présentation, de collaboration et de surveillance, qui requièrent uniquement l'usage de débits bas à moyens.

PURE3 encode la vidéo sur la base absolue d'une image, offrant une reproduction plus fidèle que les systèmes de compression prédictifs. Il rend également possible une lecture synchronisée précise dans des systèmes de lecture multi-canaux.

Enregistrement et lecture simultanés

De nombreuses applications de streaming audiovisuel doivent pouvoir prendre en charge l'enregistrement et la lecture simultanés, permettant alors la lecture d'un contenu existant lorsqu'un événement est en cours d'enregistrement. Les systèmes de streaming VN-Matrix qui utilisent VNR 100 permettent des activités d'enregistrement et de lecture simultanées en divers endroits et de manière indépendante. L'enregistrement et la lecture simultanés rendent les contenus plus accessibles, mettant à profit l'avantage que représentent un équipement source unique ou haut de gamme ou un système de présentation. Cette fonction est particulièrement avantageuse au cours des formations et simulations.

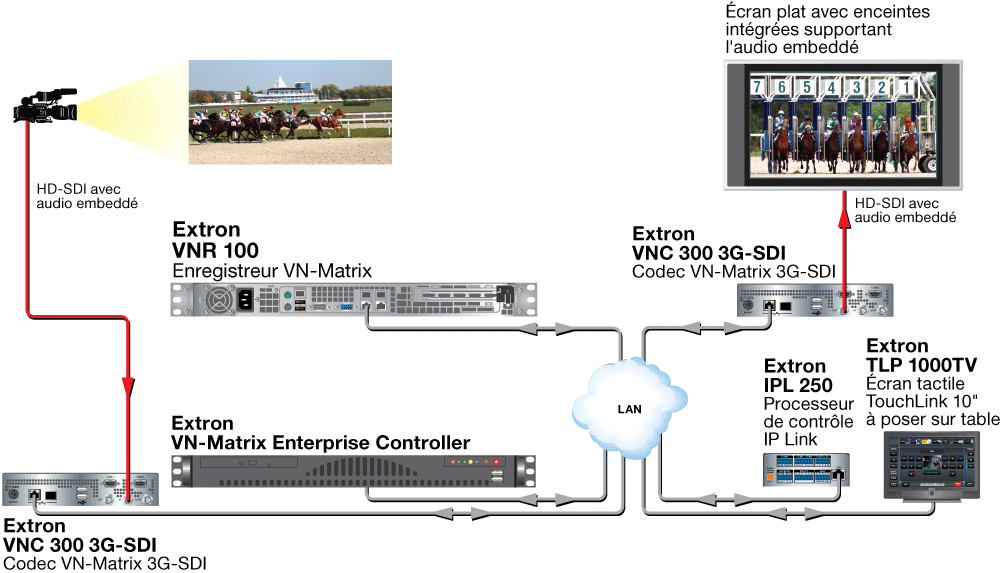

Lecture avec décalage temporel

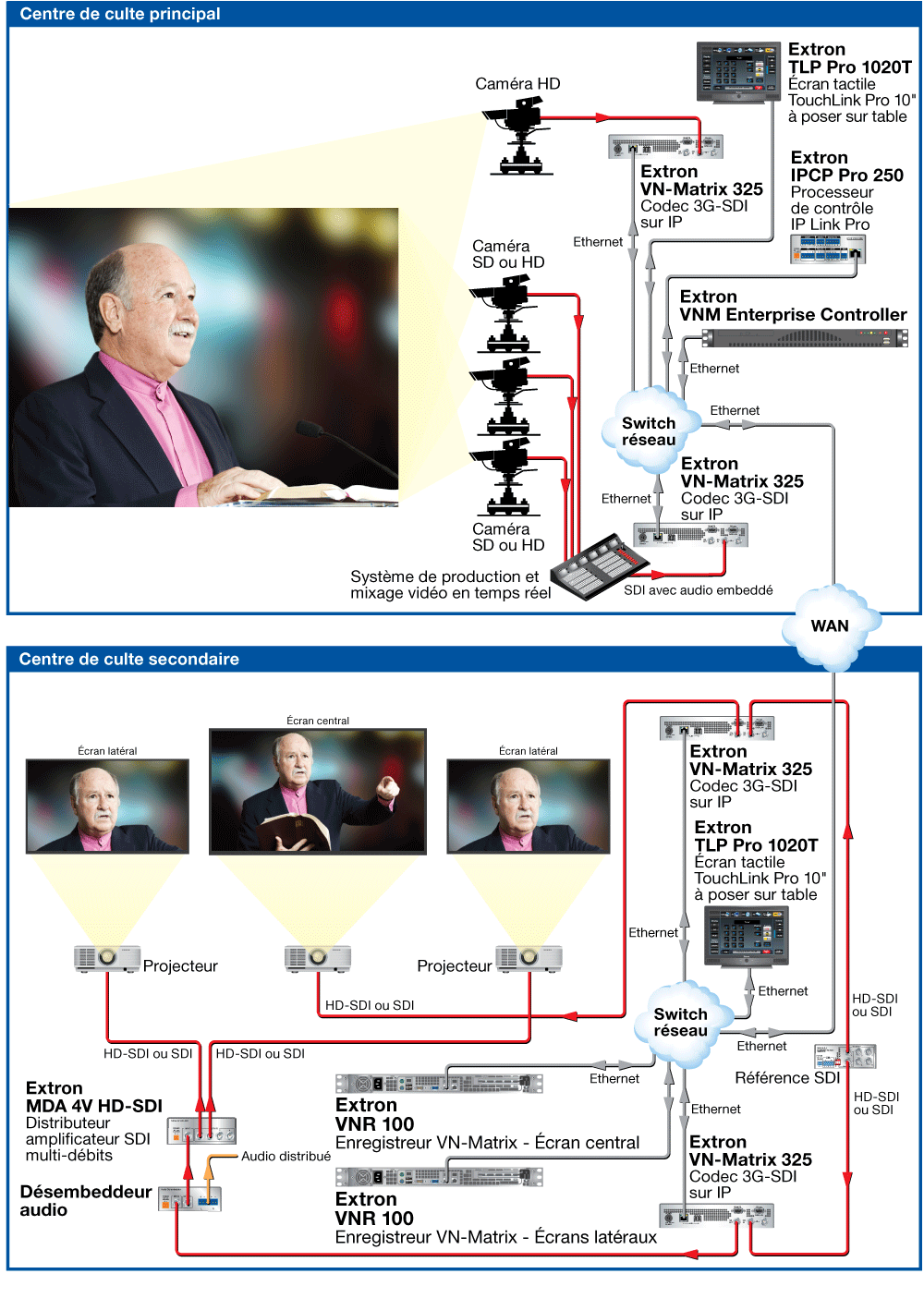

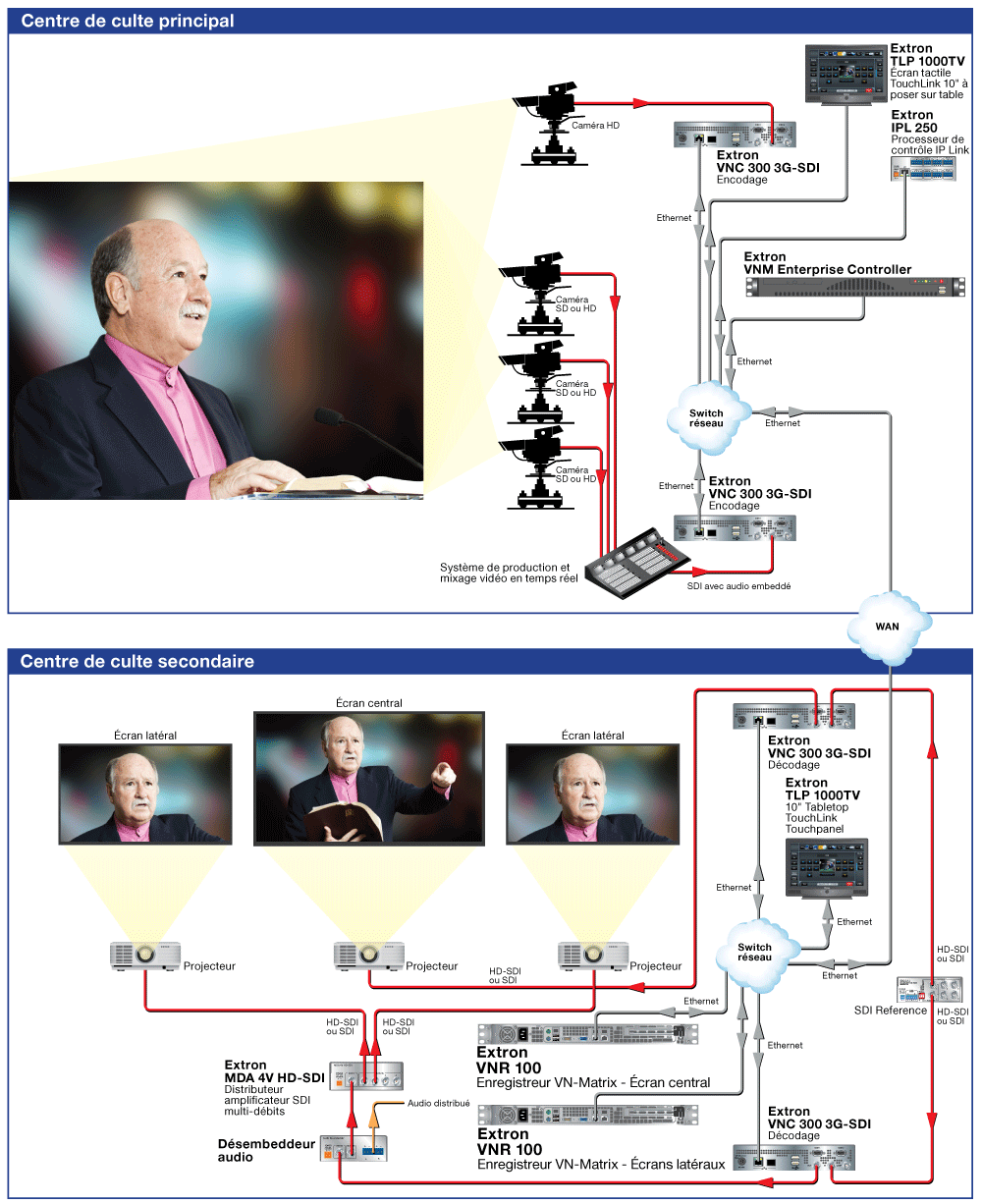

La lecture avec décalage temporel permet de lire un contenu encore en cours d'enregistrement. La lecture peut être démarrée sur demande. Des applications qui requièrent une lecture en direct décalé sont aussi appelées applications avec contrôle du direct. Cette possibilité est particulièrement avantageuse dans les applications de streaming live dans lesquelles des activités en deux endroits ne peuvent être synchronisées. Le site d'origine peut commencer son programme et enregistrer des évènements tandis que les sites distants mènent des activités à leur propre rythme, débutant la lecture de l'enregistrement au moment de leur choix. Cette fonction est particulièrement appréciable dans les applications en lieu de culte et de divertissement.

Gestion via VNM Enterprise Controller

VNR 100 est géré via VNM Enterprise Controller comme un élément à part entière d'un système qui comprend des encodeurs, décodeurs ou codecs VN-Matrix. Le VN Enterprise Controller permet le contrôle dynamique de plusieurs unités VN-Matrix depuis une seule interface utilisateur. Une solution à géométrie variable, des systèmes de petite et de grande taille peuvent être conçus pour être étendus par la suite. Les systèmes de streaming et d'enregistrement multi-canaux complexes peuvent être programmés et gérés depuis un seul point qui utilise VNM Enterprise Controller.

Le VNM Enterprise Controller permet de définir des groupes d'encodeurs ou de décodeurs comme sources ou destination de streaming pour les unités VNR 100. Des arrangements complexes d'entrées d'encodage et de sorties de décodage pour les systèmes VNR 100 d'enregistrement se transforment ainsi en un système cohérent géré via un seul point qui utilise VNM Enterprise Controller. Le VNM Enterprise Controller permet d'accéder à des préréglages d'enregistrement et de streaming qui peuvent ensuite être rappelés par des systèmes de contrôle externes.

Commande de navigation

Le VNR 100 offre plusieurs contrôles de navigation comme « lecture », « pause », et encore bien d'autres options de lecture comme avance ou rembobinage rapide (x2, x4, x8) et avance ou rembobinage en ralenti. Cette gamme de commandes permet un examen de contenu détaillé et efficace via une simple interface de contrôle.

Synchronisation du système

Le VN-Matrix utilise le Real-Time Transport Protocol (RTP) qui applique des horodatages aux paquets streamés et enregistrés. L'encodage de la vidéo sur la base absolue d'une image par le codec PURE3 couplé à l'horodatage RTP et le protocole RTP permet de prendre en charge la synchronisation précise de reproduction de stream vidéo enregistré et le décodage de sources vidéo, audio et données. Ceci permet la prise en charge de nombreuses applications, y compris de la synchronisation labiale, du décodage vidéo genlock et de la synchronisation de présentations vidéo à plusieurs sources sur plusieurs unités VNR 100.

Enregistrement de données

Le VNR 100 peut prendre en charge l'enregistrement et l'intégration d'autres sources de données comme les commandes RS-232 ou les données simulation interactive distribuée (DIS). Les données DIS comprennent des informations comme un chat radio en réseau ou des données concernant l'objet et la localisation dans des applications de simulation. Les données enregistrées seront synchronisées avec l'information audio et vidéo durant la reproduction.

Paquet de stockage

Le VNR 100 possède une capacité de stockage d'1 To pour l'enregistrement de contenus. Le système d'exploitation et l'application d'enregistrement sont sur disque dur. Le système d'exploitation et le disque dur sont tous deux amovibles et peuvent être sécurisés dans des applications aux données sensibles. Une face avant verrouillable dissimule les médias stockés.

Capacité de stockage

Le débit binaire du streaming VN-Matrix varie en fonction de l'application concernée. Le tableau ci-dessous présente la capacité de stockage disponible sur le disque dur 1 To du VNR 100. Un serveur de stockage en réseau peut être utilisé pour stocker des enregistrements que vous n'avez pas besoin de lire régulièrement. Des applications sécurisées peuvent être utilisées pour transférer des fichiers entre le VNR 100 et le serveur de stockage en réseau.

Notes : Les débits binaires pour audio stéréo ou données auxiliaires pour sources vidéo numérique série ne sont pas comprises dans les valeurs ci-dessus. Le débit binaire pour audio stéréo est compris entre 0,5 Mb/s pour une qualité voix compressée et 2,5 Mb/s pour une qualité programme non compressée. Les débits binaires pour transporter des charges audio auxiliaire complètes sont de 8 Mb/s pour SDI et 16 Mb/s pour HD‑SDI et 3G‑SDI.

Applications

• Centres de Contrôle

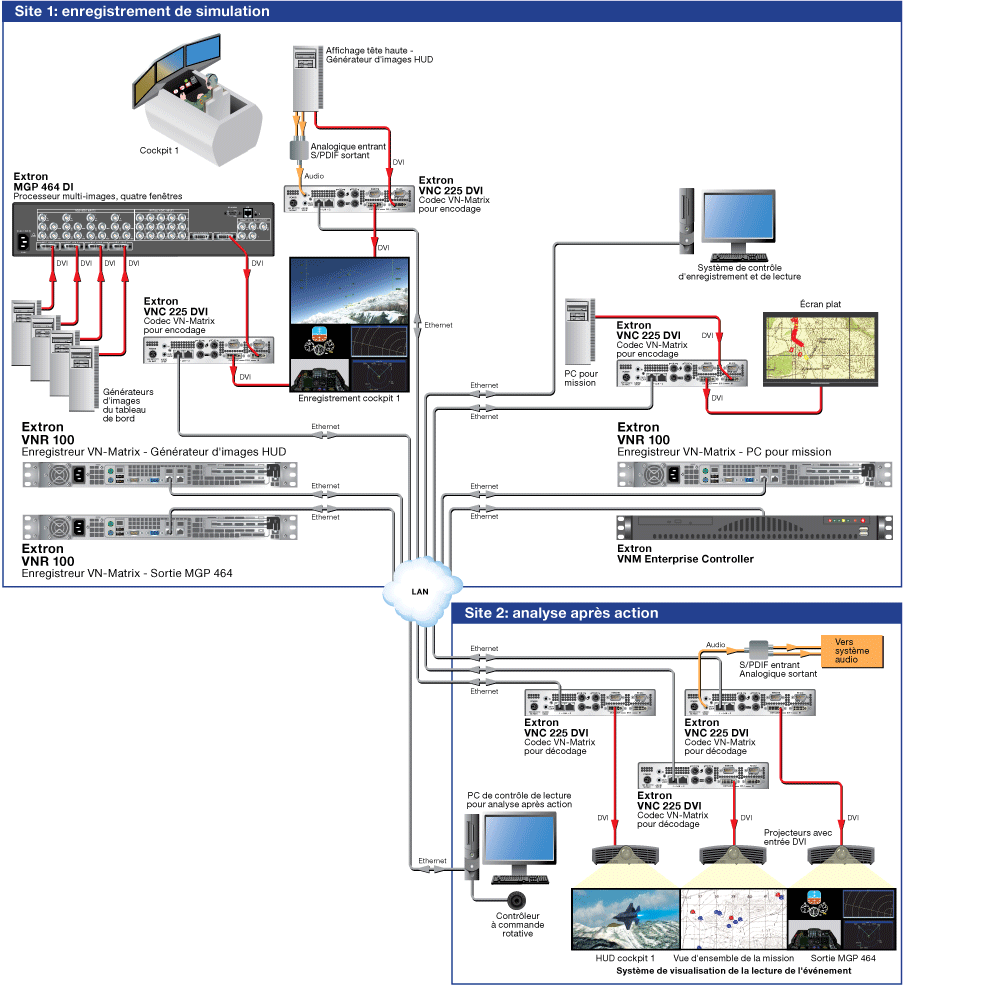

• Visionnage après action
• Systèmes de formation basée sur l'expérience

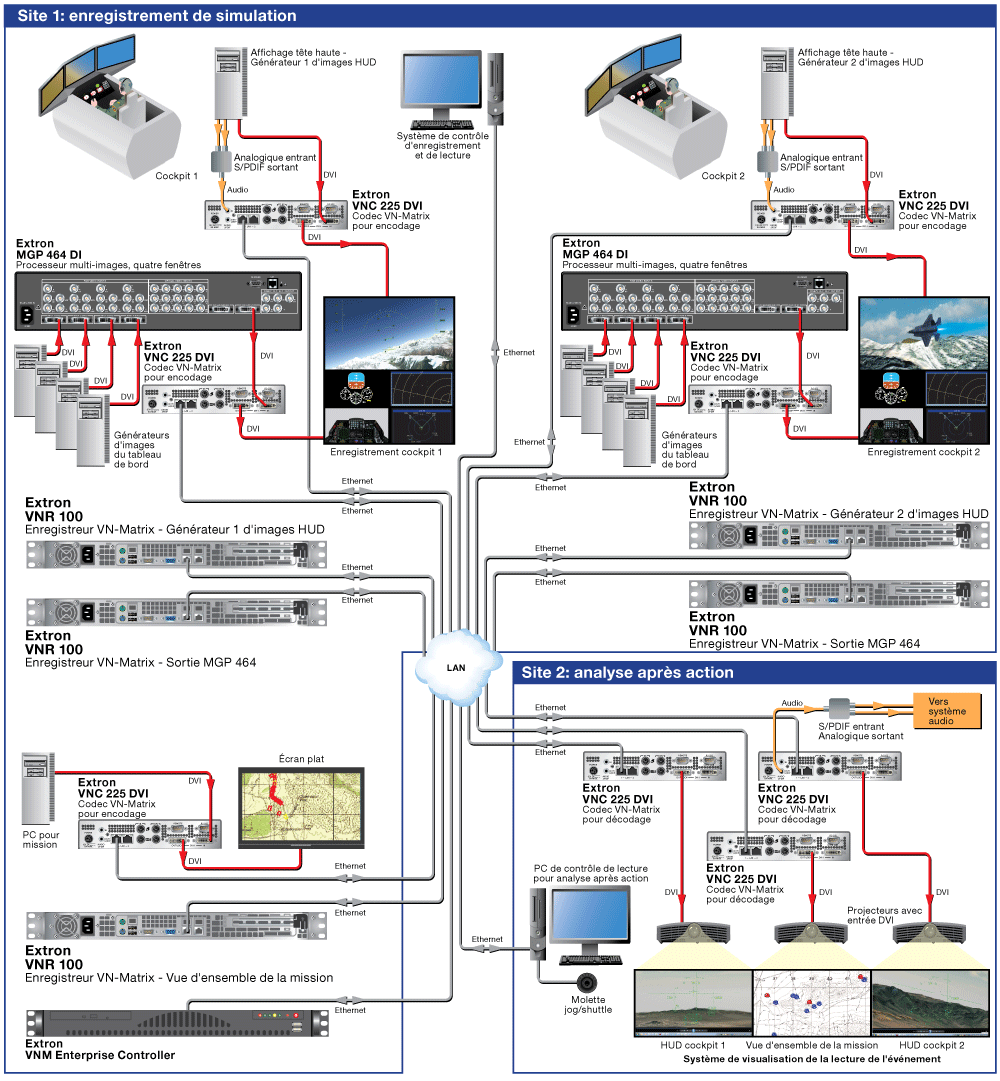

• Systèmes de simulation
• Systèmes de présentation avancés

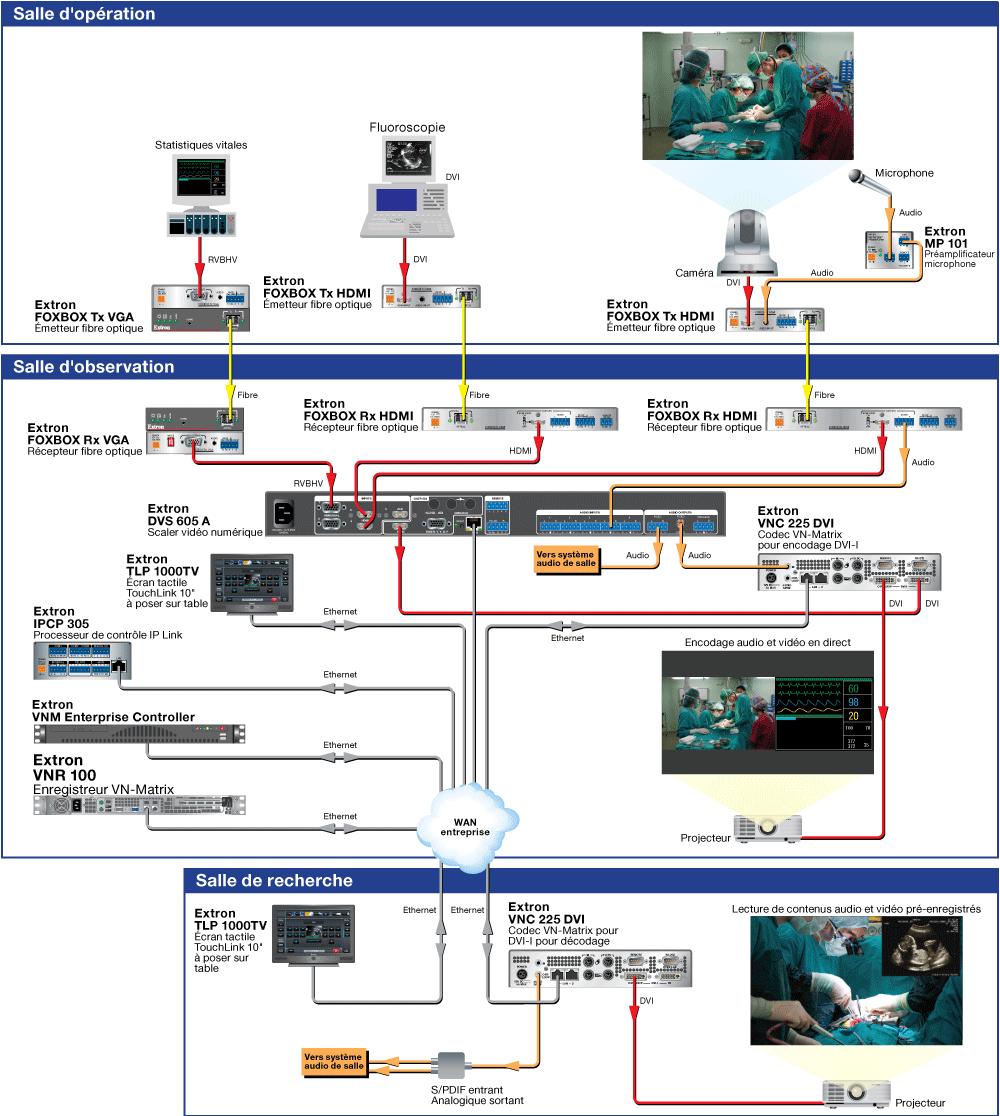

• Collaboration médicale
• Systèmes d'observation scientifique ou géologique
• Systèmes de documentation vidéo

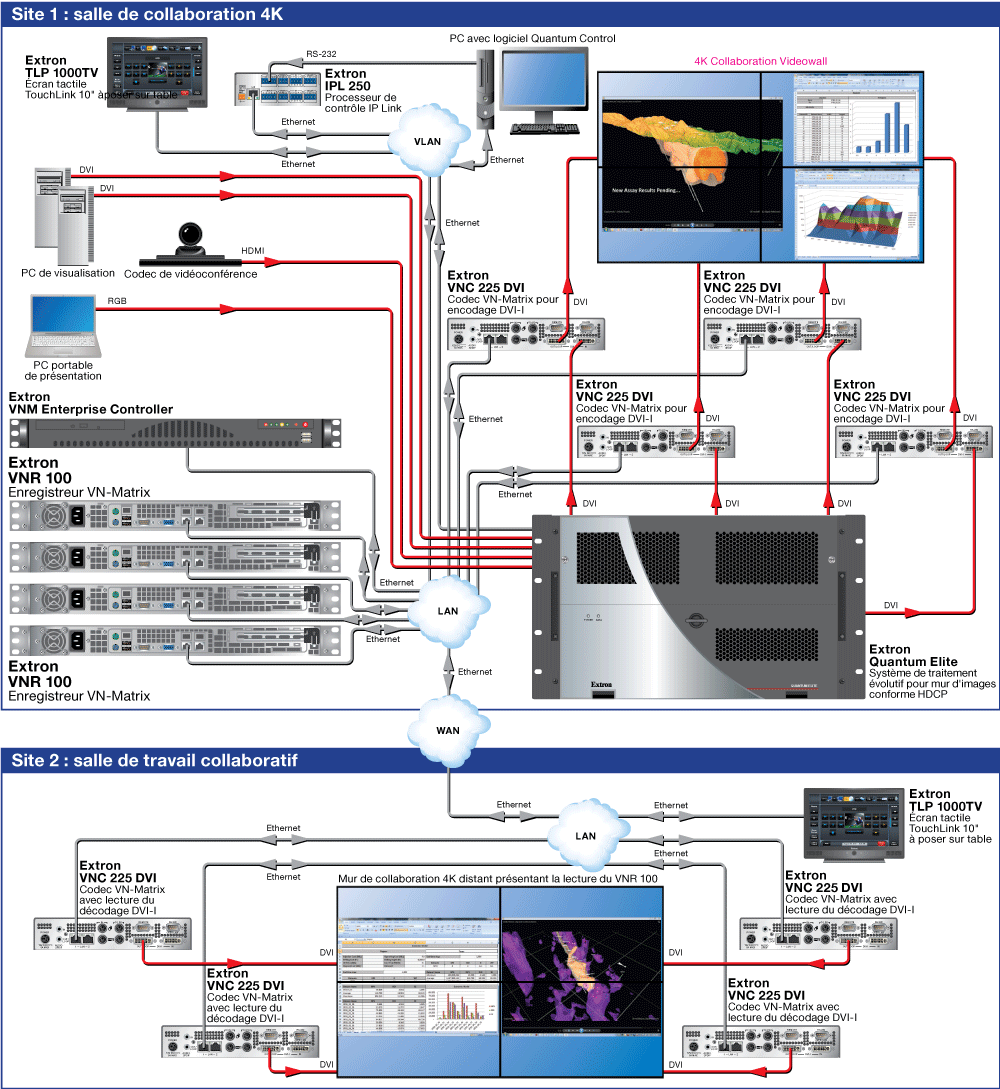

• Enregistrement de présentations en mur d'images ou multi-écrans
