Gamme WPD 100 AV

Plaques murales d'insertion audio, vidéo, et de données - Format Decorator

Caractéristiques principales

Disponible avec les connecteurs suivants :
- Connecteur HDMI femelle vers HDMI femelle sur cordon
- Embase RJ‑45 femelle/femelle - CAT 5e
- USB 2.0 Type‑A femelle vers femelle sur cordon
- Nouveau USB 3.2 Type‑A femelle vers USB Type‑B femelle sur un cordon réversible
- Nouveau USB-C femelle vers USB-C mâle sur un câble de 90 cm (3')
Nouveau Plaque murale WPD 101 U
- Supporte des signaux au mode alternatif DisplayPort jusqu'à 4K/60
- Supporte des débits de données jusqu'à 5 Gb/s
- Technologie USB Power Delivery jusqu'à 60 W pour recharger des ordinateurs portables, des tablettes, et d'autres appareils mobiles
Signaux en sonde non traités
Fournit une connectivité locale sur des murs, dans des boîtiers de sol, ou des meubles pour tout système audiovisuel
Compatible avec les plastrons de montage AAP 314 et AAP 424 pour modules de connectivité audiovisuelle AAP™ et au format Decorator
Des caches assortis sont fournis pour les modèles comportant des ports de connexion audio et/ou de contrôle

Modèle	Description de la version	Référence
WPD 101 U	USB Type-C ; noire	70-1362-02
WPD 101 U	USB Type-C ; blanche	70-1362-03
WPD 110 A	HDMI avec bornier audio et contrôle ; blanche	70-726-63
WPD 150 A	HDMI avec bornier audio et VGA ; blanche	70-766-33
WPD 160	HDMI, USB, et réseau ; blanche	70-766-43
WPD 163	HDMI, USB, et réseau ; noire	70-766-72
WPD 163	HDMI, USB, et réseau ; blanche	70-766-73
WPD 170	2 HDMI et réseau ; blanche	70-766-53
WPD 120 A	DisplayPort avec bornier audio et contrôle	70-766-03	RETIRÉ
WPD 140 A	VGA avec bornier audio et contrôle ; blanche	70-766-23	RETIRÉ
WPD 130 A	DVI avec bornier audio et contrôle	70-766-63	RETIRÉ

Les plaques murales de la gamme WPD 100 AV Extron sont des modules à un gang au format Decorator intégrant des connecteurs HDMI, VGA, réseau, USB, et audio 3,5 mm. Le cordon USB 3.2 Type‑A est réversible, ce qui permet d'utiliser un connecteur Type‑A ou Type‑B sur la partie avant de la plaque. Ces plaques murales fournissent une connectivité murale locale dans tout type de système audiovisuel. Elles disposent de connecteurs d'insertion sur cordons avec un coupleur enfichable, ou un mini‑jack 3,5 mm stéréo/adaptateur sur bornier à vis, pour offrir une solution d'intégration simple et ingénieuse. Des caches assortis sont fournis pour dissimuler les ports audio et/ou de contrôle sur bornier à vis, lorsqu'ils ne sont pas utilisés. Des plaques murales de la gamme WPD 100 AV avec d'autres connecteurs sont également disponibles. Elles sont de couleur noire et blanche, offrent un format Decorator, et s'adaptent à une boîte de dérivation à un gang US standard

La plaque murale WPD 101 U comporte un connecteur femelle USB‑C^® vers une fiche mâle USB‑C sur un câble de 90 cm (3') pour la transmission de signaux vidéo 4K/60, audio, de données, et d'alimentation. Elle supporte des débits de données USB jusqu'à 5 Gb/s et fournit jusqu'à 60 W de puissance pour recharger des ordinateurs portables, des tablettes, et d'autres appareils mobiles. La connectivité USB‑C réversible simplifie le fonctionnement. La plaque murale WPD 101 U est une solution idéale pour les applications dans lesquelles une connexion fiable à haute performance entre des appareils disposant d'interfaces USB‑C est requise.

Types de connecteurs par modèle

Plaques murales de la gamme WPD AV

	101 U	110 A	140 A	150 A	160	163	170
HDMI		1		1	1	1	2
USB 2.0					1
USB 3.2						1
USB‑C	1
Réseau					1	1	1
VGA			1	1
Audio		1	1	1
Contrôle		1	1

Caractéristiques

Disponible avec les connecteurs suivants :

Connecteur HDMI femelle vers HDMI femelle sur cordon

Embase RJ‑45 femelle/femelle - CAT 5e

USB 2.0 Type‑A femelle vers femelle sur cordon

Nouveau USB 3.2 Type‑A femelle vers USB Type‑B femelle sur un cordon réversible

Nouveau USB-C femelle vers USB-C mâle sur un câble de 90 cm (3')

Nouveau Plaque murale WPD 101 U

Supporte des signaux au mode alternatif DisplayPort jusqu'à 4K/60

Supporte des débits de données jusqu'à 5 Gb/s

Technologie USB Power Delivery jusqu'à 60 W pour recharger des ordinateurs portables, des tablettes, et d'autres appareils mobiles

Signaux en sonde non traités

Fournit une connectivité locale sur des murs, dans des boîtiers de sol, ou des meubles pour tout système audiovisuel

Compatible avec les plastrons de montage AAP 314 et AAP 424 pour modules de connectivité audiovisuelle AAP™ et au format Decorator — Leur association offre un système complet avec un ou plusieurs modules au format Decorator et AAP.

Attaches LockIt^® Plus pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C^® à un appareil, évitant le risque de déconnexion.

Des caches assortis sont fournis pour les modèles comportant des ports de connexion audio et/ou de contrôle

Cadre d'installation fourni

Inclut une plaque murale simple assortie, noire ou blanche, au format Decorator et des caches blancs pour port audio et bornier à vis

ACCESSOIRES EN OPTION
	AAP 314	Plastron à trois gangs pour connectivité audiovisuelle pour modules Decorator et AAP
	AAP 424	Plastron à quatre gangs pour connectivité audiovisuelle pour modules Decorator et AAP
	Gamme DWP 100	Kits de montage pour modules au format Decorator
	LockIt Plus	Attache pour câble USB et HDMI
	MLM 100 D	Kit de montage avec ouverture au format Decorator pour claviers de commande à deux gangs
	MLM 200 D	Kit de montage avec ouverture au format Decorator pour claviers de commande à trois gangs
	Gamme SMB 110	Boîtiers de montage en surface pour produits à gang US

ACCESSOIRES EN OPTION

AAP 314

Plastron à trois gangs pour connectivité audiovisuelle pour modules Decorator et AAP

AAP 424

Plastron à quatre gangs pour connectivité audiovisuelle pour modules Decorator et AAP

Gamme DWP 100

Kits de montage pour modules au format Decorator

LockIt Plus

Attache pour câble USB et HDMI

MLM 100 D

Kit de montage avec ouverture au format Decorator pour claviers de commande à deux gangs

MLM 200 D

Kit de montage avec ouverture au format Decorator pour claviers de commande à trois gangs

Gamme SMB 110

Boîtiers de montage en surface pour produits à gang US

PRODUITS SIMILAIRES
	Gamme WPD TP 100	Plaque murale d'insertion XTP/DTP - Format Decorator
	Gamme audio WPD 100	Plaques murales d'insertion audio - Format Decorator
	WPB 109	Plaque murale - WPB à un gang pour HDMI, VGA et audio stéréo

PRODUITS SIMILAIRES

Gamme WPD TP 100

Plaque murale d'insertion XTP/DTP - Format Decorator

Gamme audio WPD 100

Plaques murales d'insertion audio - Format Decorator

WPB 109

Plaque murale - WPB à un gang pour HDMI, VGA et audio stéréo

Caractéristiques techniques

WPD 100 AV Series Wallplates

Cable - USB-C

specification

Frame rate¹

24, 25, 30, 50, or 60 fps

Chroma sampling

4:4:4 or 4:2:2

Color bit depth¹

8, 10, or 12 bits per color

Signal Type

Up to DisplayPort 1.4 and HDCP 2.3

Max. video data rate

21.6 Gbps (5.4 Gbps per lane)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.

Video

DisplayPort video

DisplayPort Alt Mode, DP 1.2 (1, 2, or 4 lanes)

Max. video data rate

21.6 Gbps (5.4 Gbps per lane)

Resolution range

640x480⁸, 480p^7,8, 576p⁶, 720p^{3,4,5,6,7,8,9}, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8,9}, 2K^{1,2,3,4,5,6,7,8}, 3840x2160^1,2,3,4,5, 4096x2160^{1,2,3,4,5,6,7,8,9}

Frame rate

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz, ⁹120 Hz
(depending on resolution)

Color space

4:4:4, 4:2:2, or 4:2:0

Color bit depth

8, 10, and 12 bits per color (subject to maximum data rate)

Formats

RGB, YCbCr digital video

Data

USB specification

USB 3.2 (Gen 1), 2.0, 1.1 compatible

USB data rate

Up to 5 Gbps

Power

Maximum power delivery

60 watts

Maximum current

3 A

Mechanical

Cable outer diameter

0.23" (5.7 mm)

Cable - Digital

specification

Frame rate¹

24, 25, 30, 50, or 60 fps

Chroma sampling¹

4:4:4, 4:2:2, or 4:2:0

Color bit depth¹

8 bits per color

Signal Type

HDMI 1.4, DisplayPort 1.1a

Max. video data rate

HDMI

10.2 Gbps (3.4 Gbps per color)

DisplayPort

10.8 Gbps (2.7 Gbps per lane)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

General

Mounting

Extron AAP 314, AAP 424, or US-gang decorator-style mounting frames

Furniture or wall mount

Yes, with standard decorator-style wallplate

Enclosure type

Plastic

Connector type

HDMI female to HDMI female
VGA female to VGA female
RJ-45 CAT 5e female to female
3.5 mm stereo audio jack to captive screw
USB 2.0 Type A female to Type A female
USB 3.2 (Gen 1) Type A female to Type B female, reversible
USB-C female to USB-C male
3.5 mm Captive screw connector, 3-pole to 3.5 mm captive screw connector, 3-pole

Enclosure dimensions

All models

Module

4.10" H x 1.60" W x 0.26" D (104 mm H x 41 mm W x 6.6 mm D)
(Depth excludes connectors. Fits into standard one-gang decorator-style frame.)
Mounting holes are 3.80" (97 mm) apart.
Face is 2.61" H x 1.29" W (66 mm H x 33 mm W).

ATTENTION

Do not bend cable beyond the recommended depth.

Product weight

All models

0.1 lb (<0.1 kg)

WPD 101 U

0.2 lb (<0.1 kg)

Regulatory compliance

RoHS, WEEE

Product warranty

3 years parts and labor

NOTE	Specifications are subject to change without notice.

(5915-D9)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
70-1362-02	6,4 cm	17,8 cm	13,7 cm	0,18 kg
70-1362-03	6,4 cm	17,8 cm	13,7 cm	0,18 kg
70-726-63	6,0 cm	15,2 cm	12,7 cm	0,18 kg
70-766-33	7,0 cm	13,3 cm	17,8 cm	0,2 kg
70-766-43	6,4 cm	17,1 cm	13,3 cm	0,23 kg
70-766-72	17,8 cm	13,5 cm	6,6 cm	0,2 kg
70-766-73	17,8 cm	13,5 cm	6,6 cm	0,2 kg
70-766-53	6,4 cm	17,1 cm	13,3 cm	0,23 kg

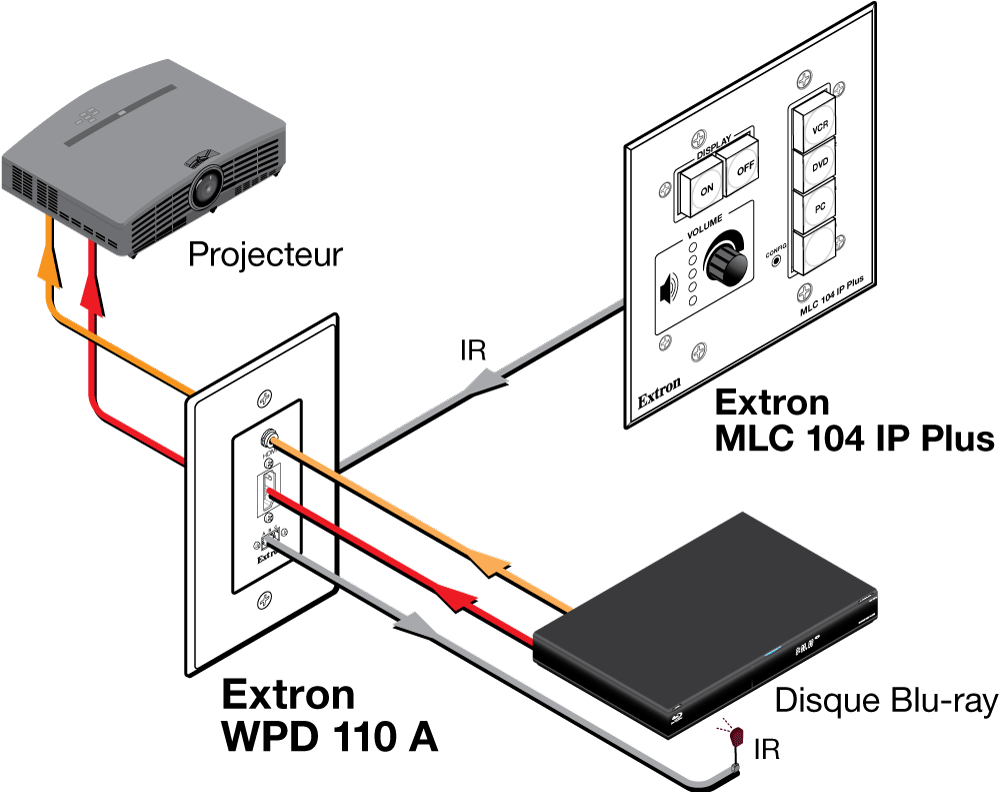

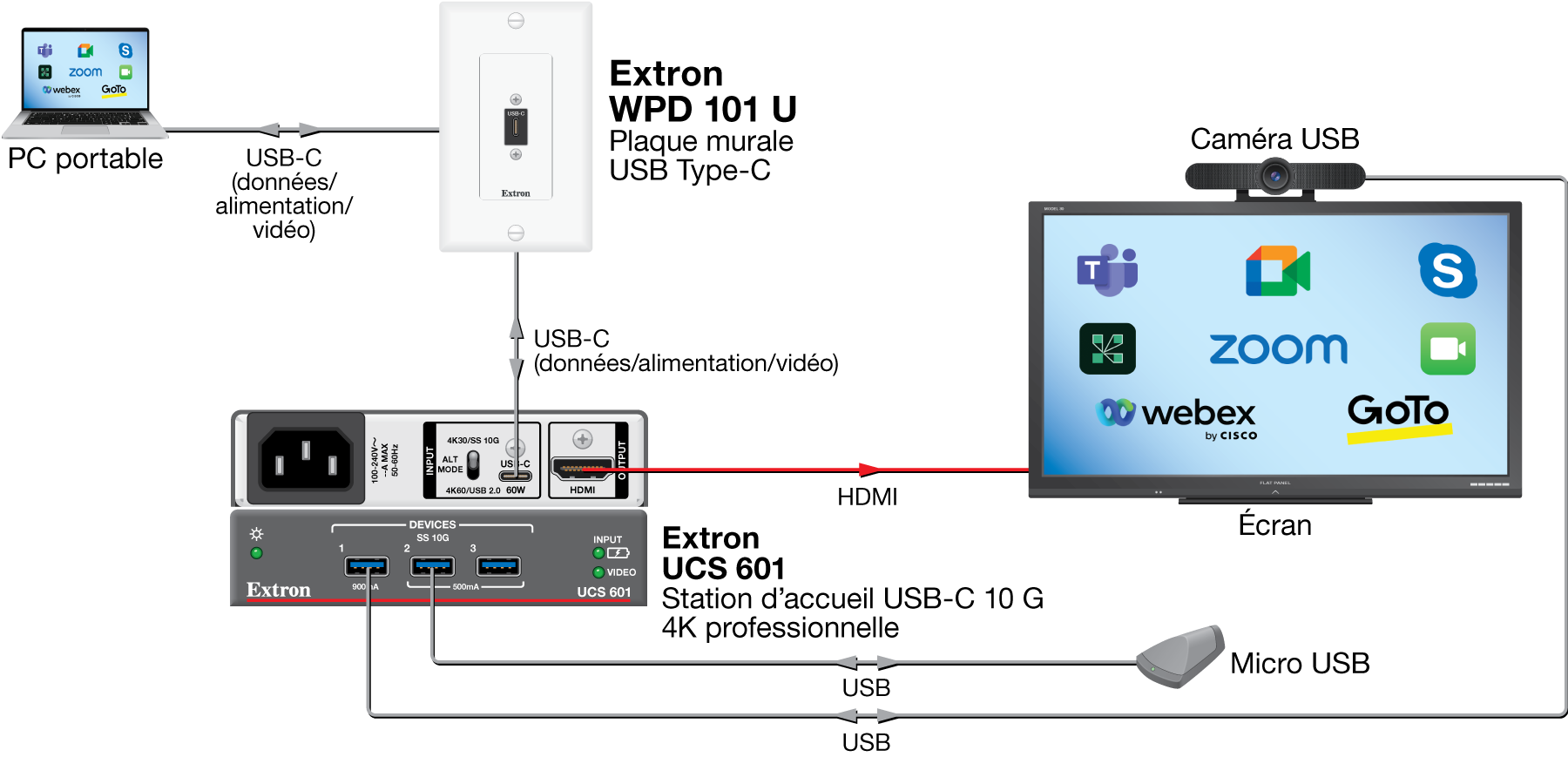

Schéma

Schéma des panneaux
