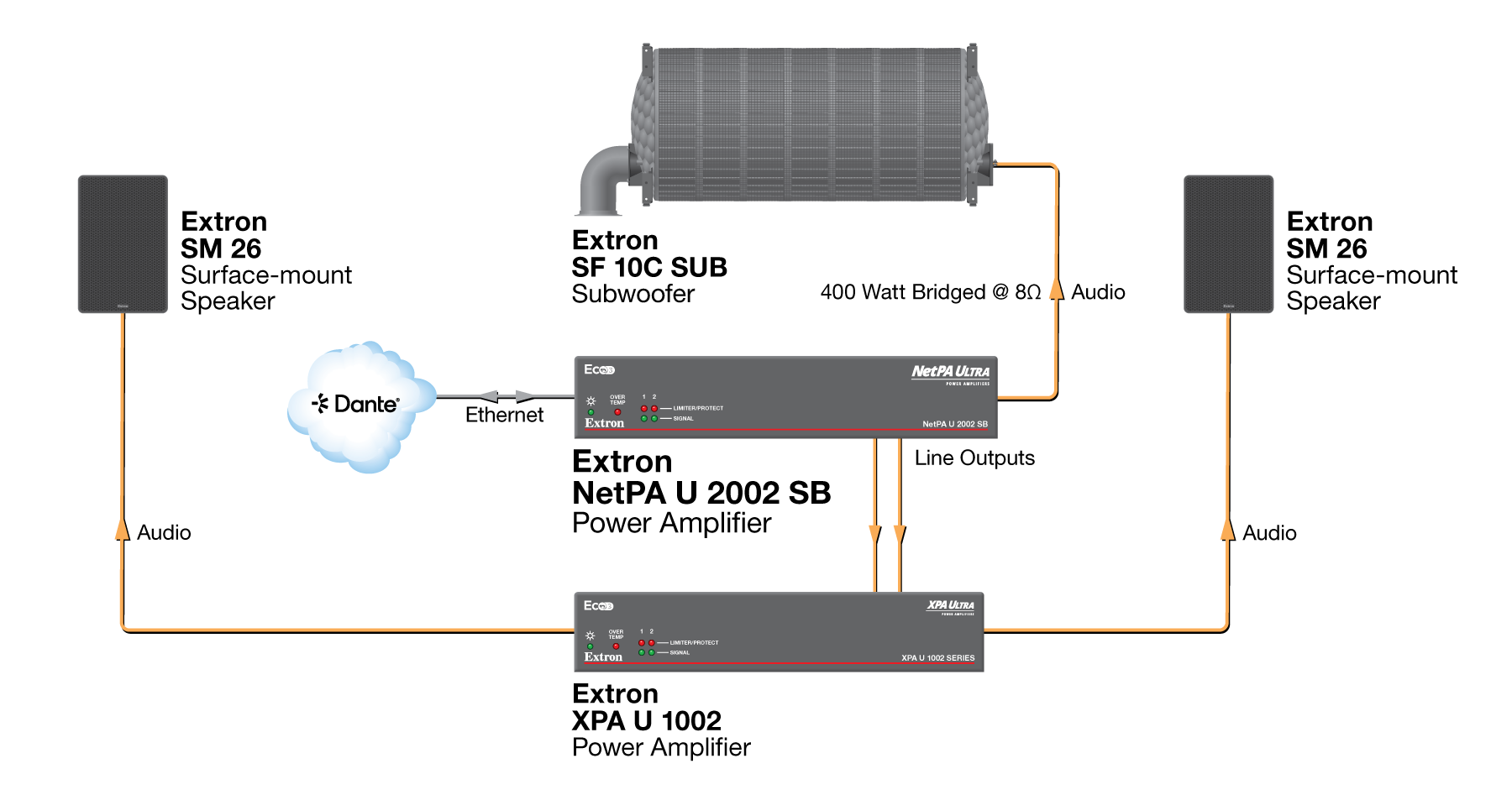

Gamme XPA U 1002 |
|
Audio |
Gain de tension | |
XPA U 1002 | 23x (27 dB) |
XPA U 1002-70V | 57x (35 dB) |
XPA U 1002-100V | 81x (38 dB) |
CMRR | 75 dB à 1 kHz (normal) |
|
Entrée audio |
Nombre/type de signal | 2 symétriques/asymétriques |
Connecteurs | 1 connecteur sur bornier à vis 3,5 mm, 5 pôles |
Impédance | >10k Ω symétrique/asymétrique, couplé en CC |
Niveau nominal | +4 dBu, symétrique |
Niveau maximal | +20 dBu (7,75 Vrms), symétrique |
Sensibilité d'entrée | +4 dBu |
Seuil de détection du signal d'entrée | -65 dBu ±3 dB, symétrique |
REMARQUE | 0 dBu = 0,775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
|
|
|
Sortie audio |
Nombre/type de signal | |
XPA U 1002 | 2 canaux, 4 ou 8 Ω |
XPA U 1002-70V | 2 canaux, 70 V |
XPA U 1002-100V | 2 canaux, 100 V |
Connecteurs | 1 connecteur sur bornier à vis 5 mm, à verrouillage, 4 pôles |
REMARQUE | Ces connecteurs acceptent des fils de 22 AWG à 12 AWG. |
|
Impédance de charge | |
XPA U 1002 | 4 Ω minimum |
XPA U 1002-70V | 50 Ω minimum |
XPA U 1002-100V | 100 Ω minimum |
Type d'amplificateur | Classe D |
Puissance de sortie | |
XPA U 1002 | 100 W par canal, 8 Ω, 1 kHz, 0,1% THD
100 W par canal, 4 Ω, 1 kHz, 0,1% THD |
XPA U 1002-70V | 100 W rms par canal, 70 V, 1 kHz, 0,1% THD |
XPA U 1002-100V | 100 W rms par canal, 100 V, 1 kHz, 0,1% THD |
Réponse en fréquence | 20 Hz à 20 kHz, ±1 dB |
THD + Bruit | 0,1% à 1 kHz, à 3 dB sous l'écrêtage |
S/B | 100 dB, 20 Hz - 20 kHz, non pondéré |
Facteur d'amortissement | |
XPA U 1002 | >100 à 8 Ω |
XPA U 1002-70V | >100 à 50 Ω |
XPA U 1002-100V | >100 à 100 Ω |
Filtre passe-haut | |
XPA U 1002-70V | 80 Hz, 12 dB d'atténuation par octave, sélectionnable via bornier à vis |
XPA U 1002-100V | 80 Hz, 12 dB d'atténuation par octave, sélectionnable via bornier à vis |
|
Contrôle à distance |
Port de contrôle | |
XPA U 1002 | 1 connecteur sur bornier à vis 3,5 mm, 2 pôles |
XPA U 1002-70V | 2 connecteurs sur bornier à vis 3,5 mm, 2 pôles |
XPA U 1002-100V | 2 connecteurs sur bornier à vis 3,5 mm, 2 pôles |
Configurations des broches | |
Contrôle de l'alimentation en veille (contact sec) | Broche 1 = masse, broche 2 = veille |
Filtre passe-haut (contact sec) | Broche 1 = masse, broche 2 = désactivé |
|
Caractéristiques générales |
Alimentation | Interne Entrée : 100-240 V, 50-60 Hz |
Consommation d'énergie et dissipation thermique | |
XPA U 1002
|
115 Vca, 60 Hz |
230 Vca, 50 Hz |
Courant de
ligne CA |
Alimentation secteur
consommée |
Dissipation
thermique |
Courant de
ligne CA |
Alimentation secteur
consommée |
Dissipation
thermique |
Condition |
A |
W |
W |
BTU/h |
A |
W |
W |
BTU/h |
Actif (1/8 de puissance), tous les
canaux en service |
8 Ω |
0,4 |
34,2 |
9,2 |
31 |
0,2 |
33,5 |
8,5 |
29 |
4 Ω |
0,4 |
35,9 |
10,9 |
37 |
0,2 |
35,0 |
10,0 |
34 |
Inactif (à l'arrêt) |
0,1 |
5,3 |
5,3 |
18 |
0,1 |
5,1 |
5,3 |
18 |
Veille |
<0,1 |
<1 |
<1 |
<3 |
<0,1 |
<1 |
<1 |
<3 |
|
XPA U 1002-70V
|
115 Vca, 60 Hz |
230 Vca, 50 Hz |
Courant de
ligne CA |
Alimentation secteur
consommée |
Dissipation
thermique |
Courant de
ligne CA |
Alimentation secteur
consommée |
Dissipation
thermique |
Condition |
A |
W |
W |
BTU/h |
A |
W |
W |
BTU/h |
Actif (1/8 de puissance), tous les
canaux en service |
70 V |
0,4 |
36,1 |
11,1 |
38 |
0,2 |
35,4 |
10,4 |
35 |
Inactif (à l'arrêt) |
0,1 |
5,5 |
5,5 |
19 |
0,1 |
5,4 |
5,4 |
18 |
Veille |
<0,1 |
<1 |
<1 |
<3 |
<0,1 |
<1 |
<1 |
<3 |
|
XPA U 1002-100V
|
115 Vca, 60 Hz |
230 Vca, 50 Hz |
Courant de
ligne CA |
Alimentation secteur
consommée |
Dissipation
thermique |
Courant de
ligne CA |
Alimentation secteur
consommée |
Dissipation
thermique |
Condition |
A |
W |
W |
BTU/h |
A |
W |
W |
BTU/h |
Actif (1/8 de puissance), tous les
canaux en service |
100 V |
0,4 |
35,6 |
10,6 |
36 |
0,2 |
34,9 |
9,9 |
34 |
Inactif (à l'arrêt) |
0,1 |
5,4 |
5,4 |
18 |
0,1 |
5,2 |
5,2 |
18 |
Veille |
<0,1 |
<1 |
<1 |
<3 |
<0,1 |
<1 |
<1 |
<3 |
|
Température/humidité | |
Stockage | -40 à +70 °C (-40 à +158 °F) / 10% à 90%, sans condensation |
Fonctionnement | 0 à +50 °C (+32 à +122 °F) / 10% à 90%, sans condensation |
Refroidissement | Par convection, sans système d'aération |
Protection | Limiteur d'écrêtage, thermique, court‑circuit, sortie CC |
Indication | Limiteur/LED de protection indiquant la limitation d'écrêtage, le cycle thermique, ou un court‑circuit.
Le voyant LED « Over Temp » indique si l'amplificateur dépasse la température de fonctionnement préconisée pour une durée de vie maximale de l'unité.
Le voyant LED pour l'alimentation indique son état ainsi que la protection de sortie CC (consultez le XPA Ultra Series User Guide pour en savoir plus). |
Rackable | Oui, avec les supports de montage fournis ou le plateau de rack optionnel |
Boîtier | Métallique |
Dimensions du boîtier | 43 mm H x 220 mm L x 267 mm P (1U de hauteur, 1/2 rack de largeur) (1,7" H x 8,7" L x 10,5" P) |
Poids du produit | 1,5 kg (3,4 lb) |
Conformité réglementaire | CE, CEC, CISPR 22 classe B, C-Tick, ENERGY STAR®, European Code of Conduct, FCC classe B, ICES, RoHS, UL, UL 2043, VCCI classe B |
Garantie du produit | 3 ans pièces et main d'œuvre |
Garantie de la source d'alimentation Everlast | 7 ans pièces et main d'œuvre |
REMARQUE | Tous les taux nominaux sont à ±10%. |
|
REMARQUE | Les caractéristiques techniques peuvent être soumises à modification sans préavis. |
|
(4777-D3) |
