Les cartes d'entrées et de sorties XTP CP DVI Pro prennent en charge les signaux DVI et les signaux audio stéréo analogiques séparés. Elles permettent de connecter les sources DVI et les appareils d'affichage locaux aux XTP Systems®. Les cartes XTP® sont compatibles HDCP et supportent les résolutions informatiques et vidéo jusqu’à 1920x1200, dont 1080p/60 avec Deep Color et 2K. Les signaux audio peuvent être routés de façon indépendante.
Disponible en versions à quatre entrées ou à quatre sorties, les cartes XTP CP DVI Pro distribuent les contenus compatibles HDCP dans les XTP Systems. Elles sont compatibles avec les signaux HDMI lorsqu'elles sont utilisées avec les adaptateurs DVI-HDMI d'Extron disponibles en option.
La carte d'entrées XTP CP 4i DVI Pro accepte les signaux provenant de quatre sources DVI locales maximum. Elle dispose également de quatre entrées audio stéréo symétriques/asymétriques avec commutation audio indépendante pour une commutation et une distribution flexibles. Les signaux audio analogiques sont numérisés en audio numérique PCM à deux canaux pour router les signaux audio séparément dans le système. Afin de simplifier l'intégration, l'audio stéréo peut également être embeddé dans le flux de signaux pour être distribué parallèlement aux signaux vidéo et contrôle. Les signaux d'entrée peuvent être commutés vers une carte de sorties XTP®.
La carte de sorties XTP CP 4o DVI Pro est dotée de quatre sorties audio stéréo analogiques et DVI locales. Compatible HDCP, chaque sortie DVI permet de forcer l'HDCP sur la sortie, quel que soit le type de signal d'entrée. Les signaux audio stéréo analogiques séparés ou audio embeddés peuvent être distribués. La carte peut également extraire les signaux audio stéréo PCM à deux canaux provenant de l'audio embeddé pour router les signaux audio locaux séparément. Le niveau du volume peut être ajusté ou désactivé sur les sorties audio analogiques. Dans de nombreuses installations audiovisuelles, le contrôle du volume de sortie rend inutile le recours à des préamplificateurs. La carte offre également +5 Vcc et 250 mA sur les sorties DVI pour alimenter les périphériques externes. La carte XTP CP 4o DVI Pro est compatible avec les cartes d'entrées XTP.
XTP Systems d'Extron
Les XTP Systems d'Extron offrent une solution de commutation et de distribution complètement intégrée pour tous types de formats numériques et analogiques. Ils prennent en charge les connexions locales comme la transmission distante sur 100 mètres (330 pieds) des signaux vidéo haute résolution, audio, RS-232, Ethernet et l'alimentation via un câble CATx blindé et sur des distances plus importantes via un câble à fibre optique. Tous les XTP Systems sont compatibles HDCP et offrent une commutation numérique ultra rapide et fiable grâce à la technologie SpeedSwitch® Extron.

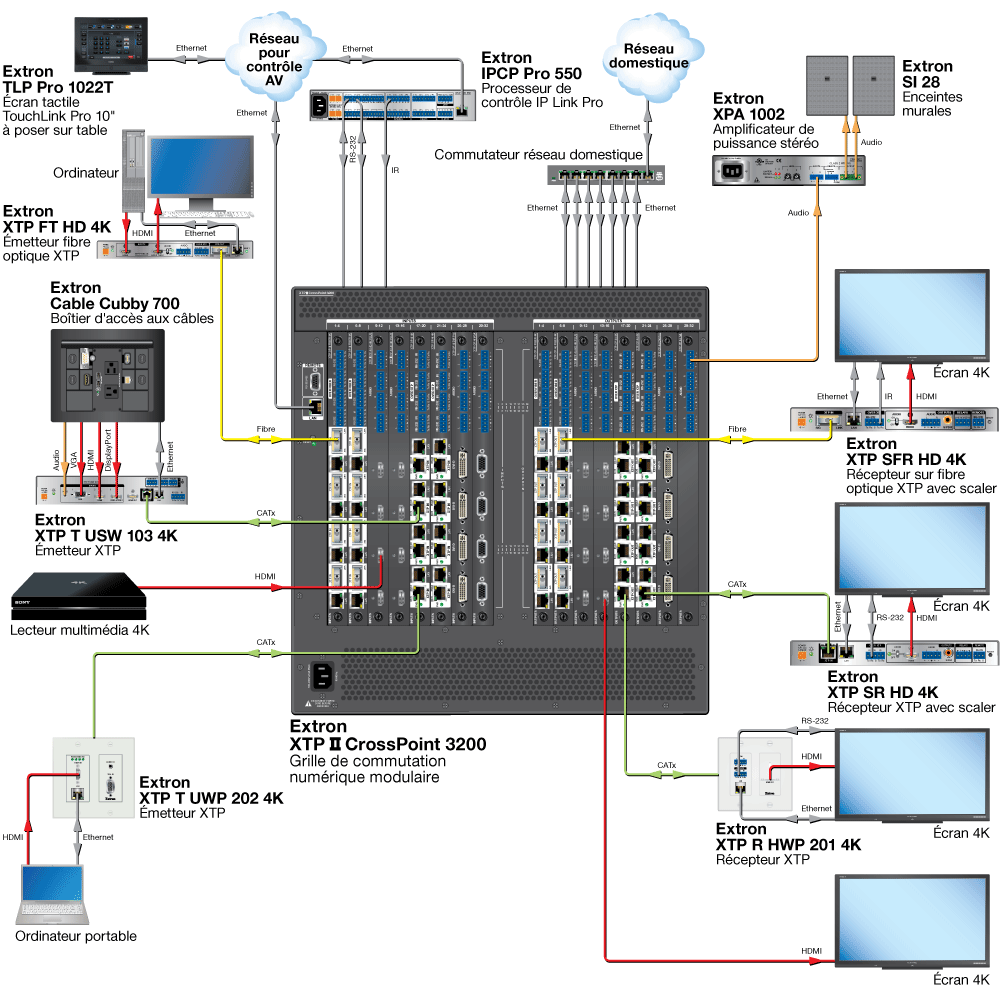

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires peuvent disposer de 4x4 à 64x64, en fonction de la taille du châssis, et être équipées de nombreuses cartes d'entrées/sorties XTP CP. Les cartes d'entrées et de sorties permettent de connecter directement les signaux HDMI, DVI, VGA, vidéo et audio à des sources et des appareils d'affichage placés à proximité, ou d'étendre la transmission des signaux vers des connexions déportées à l'aide des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.
L’application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d’une liste de composants, de tarifs et d’une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus, permet une installation et une configuration faciles et immédiates.
À partir du logiciel de pilotage, vous pouvez avoir une vue d'ensemble de tous les appareils XTP et configurer, utiliser et contrôler l'installation en temps réel. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus exigeantes, et ce grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle de l'installation en continu.
