Le XTP R HD 4K Extron est un récepteur qui transmet des signaux vidéo, audio, de contrôle bidirectionnel et Ethernet à l'aide d'un câble CATx blindé. Ce récepteur conforme HDCP 2.3 supporte des signaux vidéo à des résolutions atteignant le 4K. Afin de faciliter l'intégration, il dispose d'une insertion en sonde sélectionnable de l'audio HDMI, d'un désembeddage audio vers des sorties S/PDIF numériques ou audio stéréo analogiques, et de relais pour le contrôle de l'espace. L'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel offrent un accès au réseau local et un contrôle d'appareils audiovisuels distants. Les signaux peuvent être transmis jusqu'à 100 m (330'), à l'aide d'un câble paires torsadées blindé. Le XTP R HD 4K supporte une alimentation à distance et convient aux XTP Systems^® qui nécessitent une transmission à distance vers des appareils d'affichage et d'autres appareils de sortie.

Le récepteur XTP R HD 4K utilise la technologie Extron entièrement numérique pour offrir des résolutions vidéo de qualité exceptionnelle jusqu'au 4K. Il supporte diverses spécifications HDMI 1.4 : des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte. Afin de garantir une compatibilité et une transmission optimale de signaux entre les appareils, les canaux DDC sont activement amplifiés, en conservant une communication EDID et HDCP continu avec la source et l'appareil d'affichage.

Conçu pour l'intégration professionnelle

Afin d'améliorer et de simplifier l'intégration des appareils audiovisuels analogiques et numériques, les points de connexion XTP disposent de deux technologies Extron : EDID Minder et Key Minder. L'EDID Minder gère automatiquement la communication EDID entre des sources d'entrée et des appareils d'affichage, afin de garantir la bonne mise en marche des sources et une transmission de qualité du contenu vers l'appareil d'affichage. Pour les signaux HDMI et DisplayPort avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Si un contenu crypté HDCP est envoyé à un appareil d'affichage qui n'est pas conforme HDCP, un écran vert s'affichera sur l'appareil de destination, preuve immédiate de l'impossibilité d'afficher le contenu protégé sur l'appareil d'affichage sélectionné.

Outre les signaux vidéo haute qualité, le XTP R HD 4K accepte également les signaux audio à l'aide du câble CATx blindé. Il permet la distribution des signaux pour l'audio HDMI embeddé ou le désembeddage de l'audio avec S/PDIF multi-canaux ou de l'audio PCM et stéréo analogique symétrique/asymétrique à deux canaux. Le XTP R HD 4K fournit des capacités de réglage et de mute du volume qui garantissent un contrôle précis de l'audio.

Le XTP R HD 4K dispose d'un port d'insertion IR et RS‑232 permettant le contrôle bidirectionnel d'un appareil audiovisuel à l'aide du câble CATx. Cette caractéristique simplifie l’intégration avec un système de contrôle pour gérer un appareil d’affichage à distance. Par ailleurs, la communication Ethernet 10/100 centralisée peut être mise en place via le port d'extension Ethernet pour réduire le nombre de points de connexion indépendants nécessaires dans un système. Les deux relais intégrés permettent de faire fonctionner un système d'élévation de projecteur, un écran ou tout autre appareil similaire situé à un emplacement distant.

Pour simplifier davantage l'installation, le récepteur peut être alimenté par la grille de commutation via le même câble paires torsadées qui transmet les signaux audiovisuels et de contrôle. Cette caractéristique simplifie l'installation de points de connexion déportés, éliminant ainsi le besoin de fournir une alimentation secteur à l'appareil. Le récepteur XTP R HD 4K se présente sous la forme d'un boîtier métallique 1" (2,5 cm) de hauteur pour un demi-rack de largeur. Ces capacités d'alimentation à distance et son design compact facilitent son installation dans les environnements présentant des contraintes d'espace.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ‑45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non blindés, au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

XTP Systems Extron

Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch^® Extron.

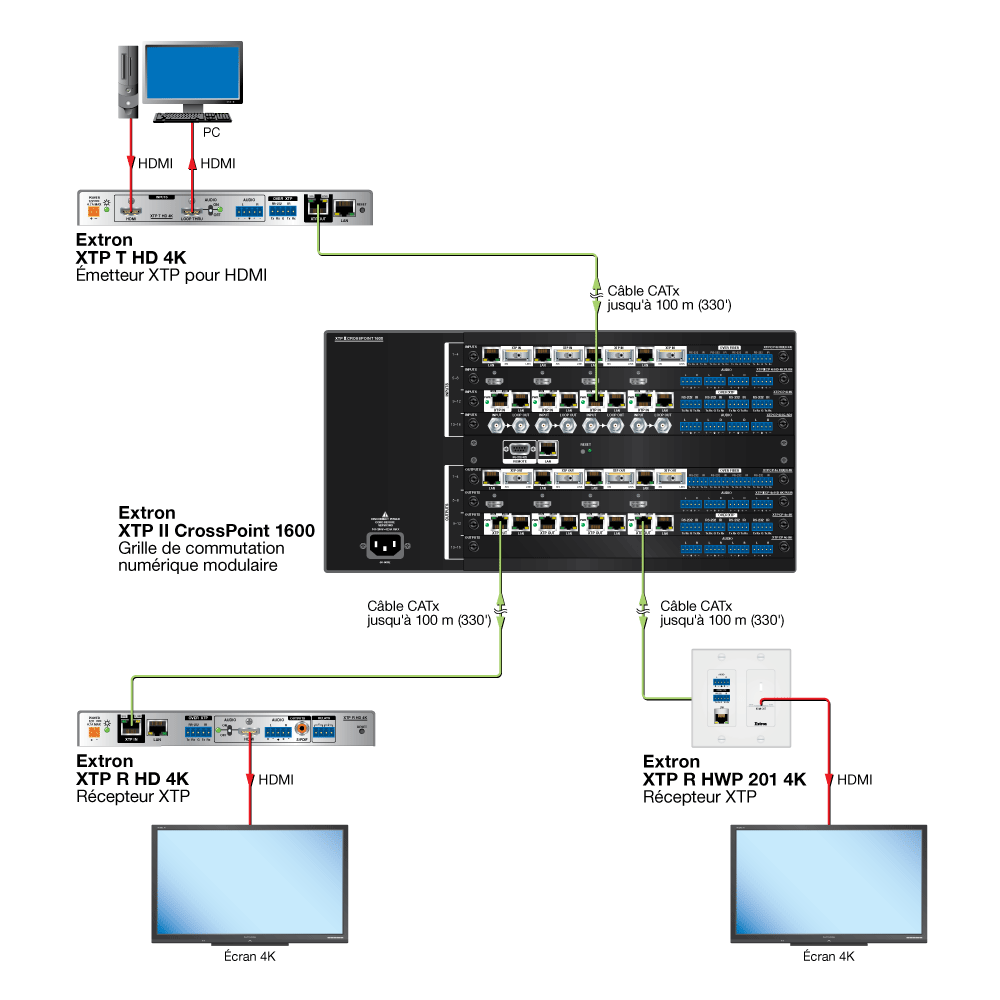

Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio à des sources et des appareils d'affichage placés à proximité, et des transmissions de signaux vers des points de connexion déportés, avec des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus permet une installation et une configuration faciles et immédiates.

Afin de configurer, d'utiliser et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus complexes, grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle avancé du système sans interruption.
