Le XTP R HWP 201 4K Extron est un récepteur mural qui transmet des signaux vidéo, audio, de contrôle bidirectionnel et Ethernet à l'aide d'un câble CATx blindé. Ce récepteur conforme HDCP 2.3 supporte des signaux vidéo à des résolutions atteignant le 4K. Afin de faciliter l'intégration, le connecteur de sortie HDMI est orienté à la verticale, avec un angle de 90°, de façon à minimiser la pression exercée sur le câble et permettre une installation derrière les appareils d'affichage ultra-plats. L'extension Ethernet et l'insertion de signaux IR et RS‑232 bidirectionnel permettent d'accéder au réseau LAN et de contrôler des appareils audiovisuels à distance. Les signaux peuvent être transmis jusqu'à 100 m (330'), à l'aide d'un câble paires torsadées blindé. Le XTP R HWP 201 4K supporte une alimentation à distance et convient aux XTP Systems® qui nécessitent une transmission à distance vers des appareils d'affichage et d'autres appareils de sortie.
Le XTP R HWP 201 4K convient parfaitement aux applications qui nécessitent un point de connexion audio/vidéo et de contrôle fonctionnel, compact, et facile à intégrer pour un appareil d'affichage mural. Un système d'accroche pratique pour câble assure une connexion HDMI sécurisée et fiable.
Le récepteur mural XTP assure une transmission fiable sur de longues distances de signaux HDMI à des résolutions jusqu'au 4K, et supporte des spécifications HDMI 1.4, parmi lesquelles des débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, le 3D, et les formats audio HD sans perte. Afin de garantir une compatibilité et une transmission optimale de signaux entre les appareils, les canaux DDC sont activement amplifiés, en conservant une communication EDID et HDCP continu avec la source et l'appareil d'affichage.
Conçu pour l'intégration professionnelle
Afin d'améliorer et de simplifier l'intégration des appareils audiovisuels analogiques et numériques, les points de connexion XTP disposent de deux technologies Extron : EDID Minder et Key Minder. L'EDID Minder gère automatiquement la communication EDID entre des sources d'entrée et des appareils d'affichage, afin de garantir la bonne mise en marche de des sources et une transmission de qualité du contenu vers l'appareil d'affichage. Pour les signaux HDMI et DisplayPort avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Si un contenu crypté HDCP est envoyé à un appareil d'affichage qui n'est pas conforme HDCP, un écran vert s'affichera sur l'appareil de destination, preuve immédiate de l'impossibilité d'afficher le contenu protégé sur l'appareil d'affichage sélectionné.
Outre les signaux vidéo haute qualité, le XTP R HWP 201 4K accepte également les signaux audio à l'aide du même câble. Il permet la distribution des signaux audio HDMI embeddés, ou le désembeddage audio de la stéréo analogique symétrique ou asymétrique. Le récepteur mural fournit des capacités de réglage et de mute du volume audio analogique qui garantissent un contrôle précis de l'audio.
Le port RS‑232 et IR du récepteur XTP R HWP 201 4K permet de transmettre les signaux RS‑232 et IR vers l'appareil d'affichage sans câble supplémentaire. Cette caractéristique simplifie l’intégration avec un système de contrôle pour gérer l'appareil d'affichage. De plus, la communication Ethernet 10/100 centralisée peut être mise en place via un port d'extension Ethernet pour réduire le nombre de points de connexion indépendants nécessaires dans une installation.

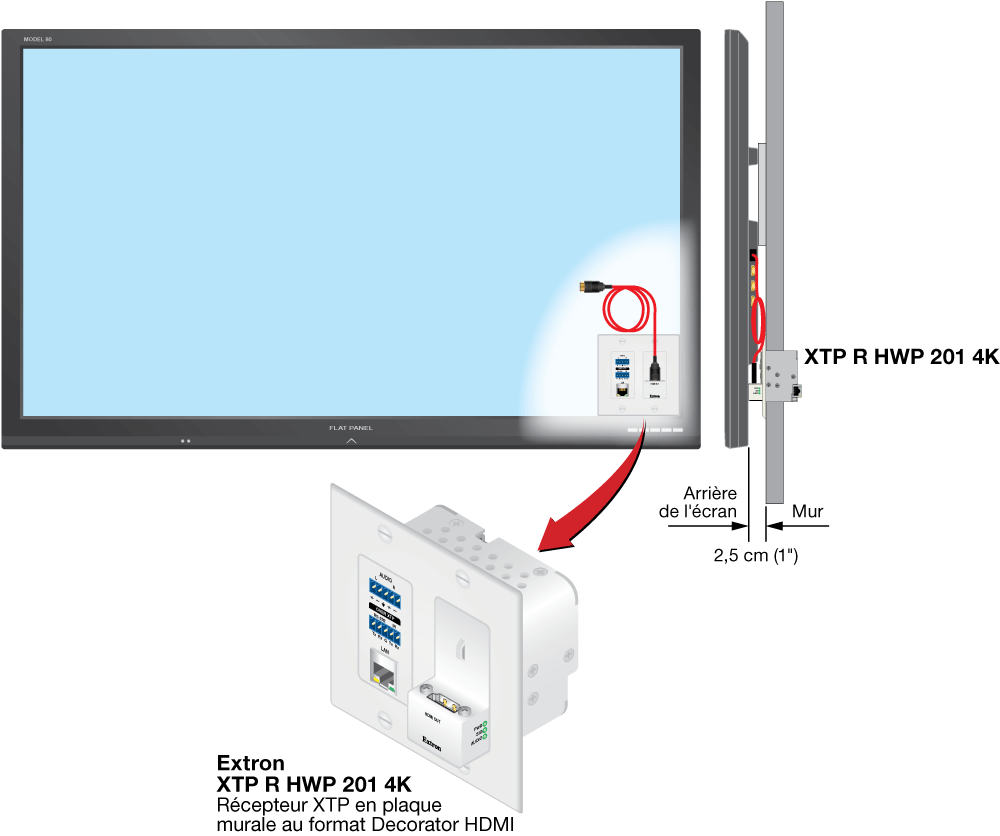

Pour simplifier l'installation, le récepteur peut être alimenté par la grille de commutation XTP via le même câble paires torsadées qui transmet les signaux audiovisuels et contrôle. Cette caractéristique simplifie l'intégration de points de connexion déportés, éliminant ainsi le besoin d'alimentation de l'appareil. Les capacités d'alimentation à distance et le design unique du XTP R HWP 201 4K permettent une installation peu encombrante derrière un écran plat ou dans un boîtier de sol.
Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ‑45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Ce câble est certifié pour une bande passante de 475 MHz, et possède un design SF/UTP avec quatre conducteurs paires torsadées 24 AWG non blindés au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.
XTP Systems Extron
Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour de nombreux formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble fibre optique. Chaque système est conforme HDCP et offre une commutation numérique ultra-rapide et extrêmement fiable grâce à la technologie SpeedSwitch® Extron.
Au cœur du système se trouve une grille de commutation XTP CrossPoint. Selon la taille du châssis, les grilles de commutation modulaires sont extensibles de 4x4 à 64x64 et peuvent être équipées de nombreuses cartes d'E/S XTP. Les cartes d'entrée et de sortie fournissent des connexions directes HDMI, SDI, DVI, VGA, vidéo et audio à des sources et des appareils d'affichage placés à proximité, et des transmissions de signaux vers des points de connexion déportés, avec des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.
L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une liste de composants, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus permet une installation et une configuration faciles et immédiates.
Afin de configurer, d'utiliser et de contrôler un système en temps réel, le logiciel de contrôle intuitif vous offre une vue d'ensemble de tous les appareils XTP. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus exigeantes, et ce grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle de l'installation en continu.
