Le XTP T FB 202 Extron est un émetteur compact à deux entrées qui envoie des signaux HDMI, VGA, audio et de contrôle jusqu'à 100 mètres (330 pieds) sur un câble CATx blindé. Il est compatible avec des boîtiers de sol OBO Bettermann, MK de Honeywell, Electraplan et PUK. Il accepte les résolutions informatiques et vidéo jusqu’à 1920x1200, dont 1080p/60 avec Deep Color et 2K. Les signaux d'entrée vidéo analogiques sont numérisés pour une transmission fiable, et les transmissions audio stéréo analogiques séparées peuvent être intégrées dans le signal de sortie. Pour une utilisation facile dans des lieux non gérés, l'émetteur fournit une commutation automatique entre les entrées, avec une priorisation sélectionnable, et permet l'extension Ethernet et l'insertion IR et RS‑232 bidirectionnel pour un accès LAN et le contrôle à distance de l'appareil audiovisuel. Conçu pour les XTP Systems®, l'émetteur XTP T FB 202 peut être alimenté à distance par une grille de commutation XTP CrossPoint®.
Le XTP T FB 202 permet la transmission longues distances, des signaux vidéo, audio, contrôle bidirectionnel et Ethernet. Les signaux vidéo peuvent être au format vidéo HDMI ou VGA ; dans ce cas, les signaux vidéo analogiques sont numérisés pour une distribution fiable et professionnelle. Pour faciliter le fonctionnement, l'émetteur dispose de la commutation automatique entre les entrées et du contrôle RS‑232 à distance pour un fonctionnement simple à des emplacements de boîtiers de sol non gérés. La priorité de la commutation est configurable lorsque plusieurs entrées sont actives.
L'émetteur dispose de technologies Extron exclusives pour améliorer et simplifier l'intégration des appareils HDMI. Pour les contenus cryptés, le Key Minder® authentifie et maintient la protection HDCP entre les appareils pour garantir une distribution rapide et fiable des signaux. De plus, l'EDID Minder® gère automatiquement les informations EDID en maintenant la communication EDID en continu avec les sources, garantissant la bonne mise en route de toutes les sources et une transmission fiable du contenu vers la destination.
Le XTP T FB 202 est compatible avec un large choix de signaux audio multicanaux. En ce qui concerne l'audio numérique, les entrées HDMI permettent la transmission des signaux audio stéréo analogiques séparés ou audio embeddés. Cette caractéristique permet la connexion directe des signaux audio stéréo séparés provenant d'un ordinateur portable, d'un lecteur Blu‑ray, ou autre. L'émetteur permet également de sélectionner l'entrée audio stéréo analogique à embedder. Embedder l'audio stéréo permet de supporter l'audio stéréo symétrique/asymétrique pour une transmission étendue permettant de réduire le nombre de câbles vers la destination. L'émetteur permet également le gain d'entrée audio, le contrôle de l'atténuation ainsi que l'ajustement du volume pour gérer les signaux audio à partir des sources. Ces fonctions permettent le réglage du niveau du volume de sortie afin d'éliminer les différences de volume lors de la commutation d'une source à l'autre.

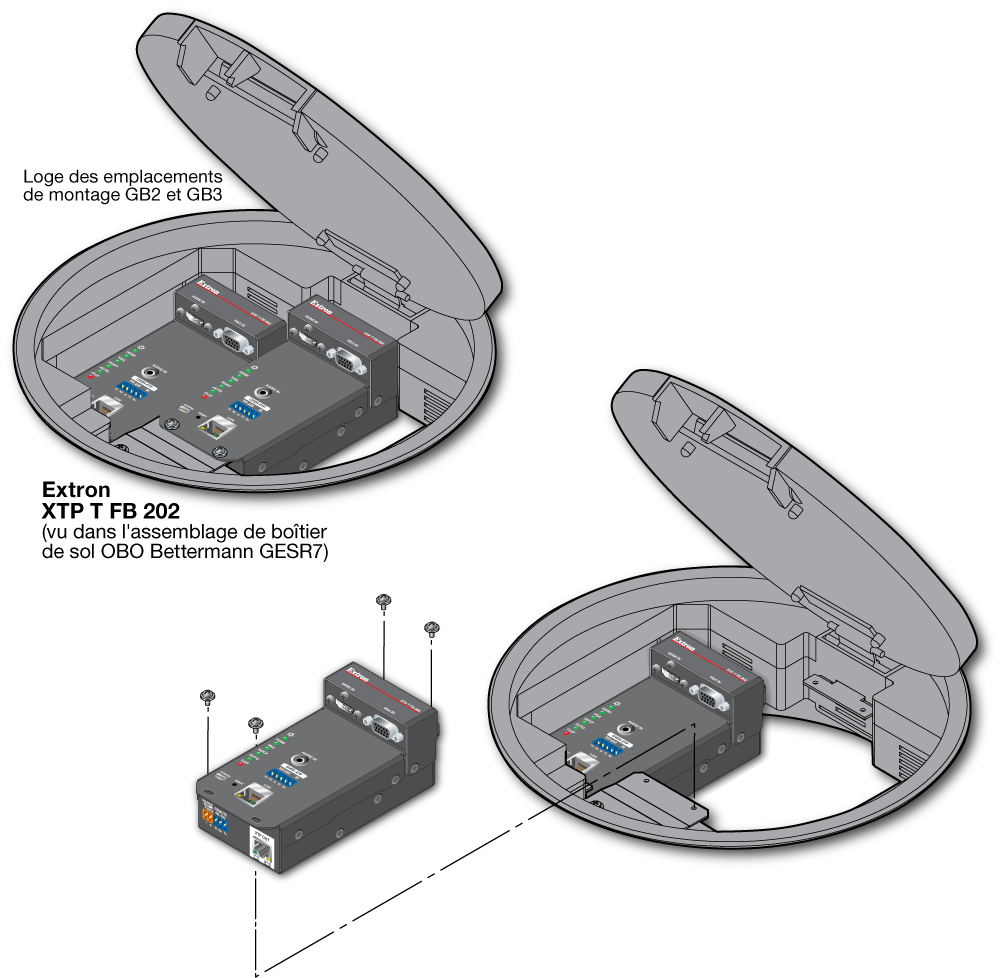

Le format unique de l'émetteur offre une solution flexible de montage en boîtiers de sol, offrant des connexions d'entrées pratiques dans des environnements de salle configurables et des applications à espace restreint. De plus, la communication Ethernet 10/100 centralisée peut être mise en place via un port d'extension Ethernet pour réduire le nombre de points de connexion indépendants nécessaires dans une installation. Grâce à la possibilité d'alimentation à distance, au nombre réduit de câbles et au montage dans un boîtier d'encastrement, le XTP T FB 202 peut être installé discrètement dans des environnements avec des contraintes d'espace.
Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ‑45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non-blindées, au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.
XTP Systems Extron
Les XTP Systems Extron offrent une solution de commutation et de distribution entièrement intégrée pour tous les types de formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue de signaux vidéo haute résolution, audio, RS‑232 et Ethernet jusqu'à 100 m (330'), sur un câble CATx blindé et jusqu'à 10 km (6,21 miles) sur un câble à fibre optique. Tous les XTP Systems sont conformes à la norme HDCP et permettent une commutation numérique ultra rapide et fiable grâce à la technologie SpeedSwitch® Extron.
Au cœur du système se trouve une grille de commutation XTP CrossPoint. Les grilles de commutation modulaires peuvent disposer de 4x4 à 64x64 entrées/sorties, en fonction de la taille du châssis, et être équipées d'une large gamme de cartes d'entrée/sortie XTP. Les cartes d'entrée et de sortie permettent de connecter directement les signaux HDMI, DVI, VGA, vidéo et audio vers des sources et des écrans ou des projecteurs placés à proximité, et de transmettre des signaux vers des extrémités déportées à l'aide des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.
L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une nomenclature, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus, permet une installation et une configuration faciles et immédiates.
Le logiciel de contrôle vous permet d'avoir une vue d'ensemble de tous les appareils XTP afin de configurer, d'utiliser, et de contrôler l'installation en temps réel. Les XTP Systems sont conçus pour permettre un fonctionnement en continu dans les applications les plus exigeantes, et ce, grâce aux composants modulaires interchangeables à chaud, à la gamme étendue d'émetteurs/récepteurs XTP et au contrôle de l'installation 24 heures sur 24, 7 jours sur 7.
