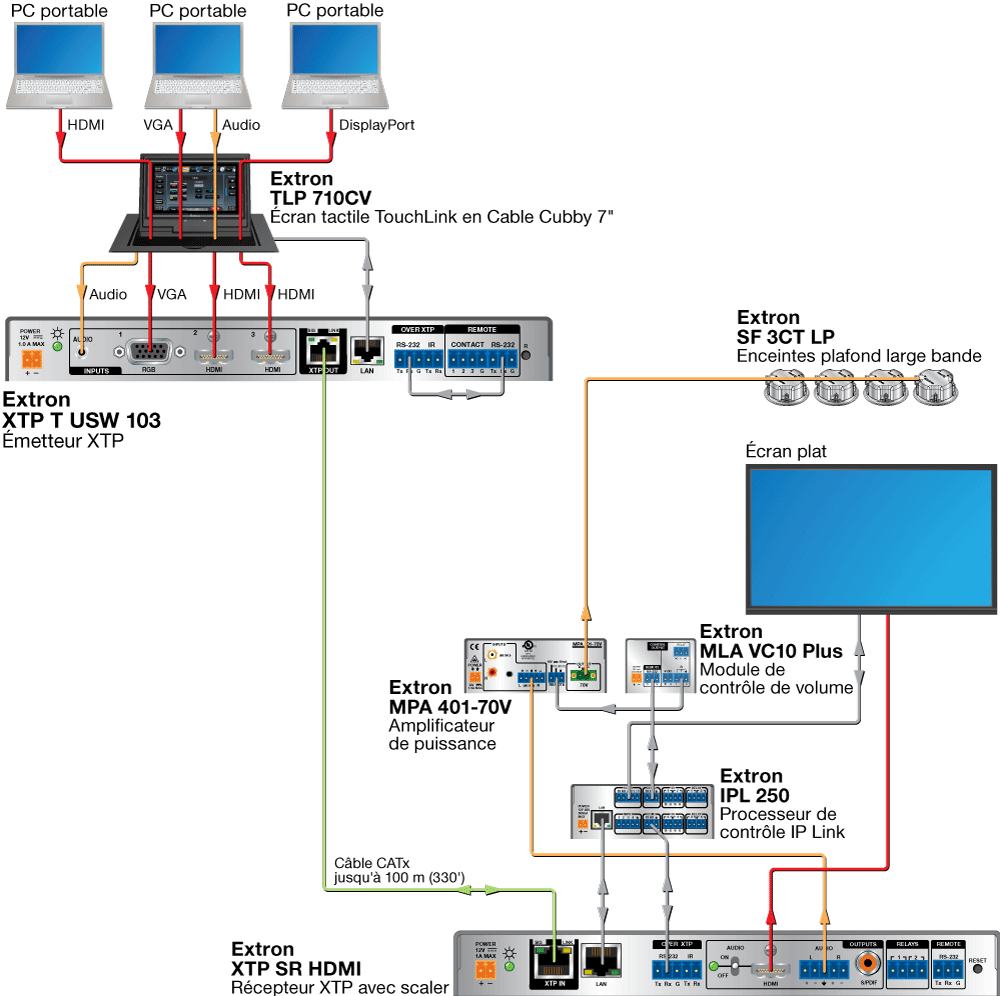

Le XTP T USW 103 est un sélecteur à trois entrées capable de transmettre des signaux vidéo HDMI ou VGA, audio, contrôle et Ethernet jusqu'à 100 mètres (300 pieds) sur un câble CATx blindé. Il est conforme à la norme HDCP et supporte les résolutions informatiques et vidéo jusqu’à 1920x1200, dont 1080p/60 avec Deep Color et 2K. Le sélecteur XTP^® numérise les signaux d'entrée vidéo analogiques pour un affichage fiable sur de nombreux écrans ou projecteurs. L'émetteur permet également l'extension Ethernet et l'insertion de signaux IR et RS‑232 bidirectionnel pour l'accès au réseau local et le pilotage des équipements audiovisuels à distance. L'émetteur XTP T USW 103 fonctionne avec des XTP Systems^® et permet la distribution et la transmission longue distance des signaux déportés.

Le XTP T USW 103 permet la transmission des signaux provenant de jusqu'à trois sources distantes, pour une transmission très performante des signaux vidéo, audio, de contrôle et Ethernet sur de longues distances. Les signaux analogiques sont numérisés pour garantir que les signaux vidéo numériques soient correctement transmis sur la sortie. Pour optimiser les manipulations, l'émetteur utilise une commutation automatique qui permet un choix de source simple et sans intervention depuis un pupitre ou sous une table. La priorité de la commutation est configurable lorsque plusieurs entrées sont actives. Ce sélecteur à trois entrées dispose de cartes XTP CP boards montées dans une grille de commutation XTP CrossPoint^® pour la transmission complète des signaux numériques et analogiques sur un câble CATx blindé dans l'ensemble du système de distribution d'une entreprise.

Le sélecteur permet l'embeddage de l'audio stéréo analogique distinct via un connecteur 3,5 mm TRS pour une transmission étendue. Embedder un signal audio dans un flux de sortie aide à réduire le nombre de câbles vers la destination. L'émetteur offre également le gain d'entrée audio, le contrôle de l'atténuation ainsi que le réglage du volume pour gérer les signaux audio à partir de l'extrémité source. Ces fonctions permettent le réglage du niveau du volume de sortie afin d'éliminer les différences de volume lors de la commutation d'une source à l'autre.

Le XTP T USW 103 propose des options de contrôle pratiques de sources, dont le contrôle en face avant, RS‑232, IR et contact sec pour le choix de l'entrée. Pour une flexibilité d'installation, l'émetteur fournit également un port d'insertion RS‑232 et IR pour permettre le contrôle bidirectionnel d'un appareil AV qui utilise le seul et même câble CATx. Ces caractéristiques simplifient la gestion de la source et son intégration à un système de contrôle.

Pour simplifier davantage l'installation, le sélecteur émetteur peut être alimenté par la grille de commutation sur le même câble paires torsadées que celui qui transmet les signaux AV et les signaux insérés. De plus, la communication Ethernet 10/100 centralisée peut être mise en place via un port Ethernet. Ces capacités augmentent la rapidité de l'installation à des extrémités déportées en éliminant le besoin de fournir l'alimentation secteur à l'appareil et en réduisant le nombre de points de connexion indépendants nécessaires à un système. Logé dans un boîtier métallique de 2,5 cm (1") de hauteur pour un demi rack de largeur, les capacités d'alimentation à distance et le design discret de l'émetteur XTP T HDMI lui permet de pouvoir être placé discrètement dans des environnements présentant des contraintes d'espace.

Extron recommande le câble paires torsadées blindé XTP DTP 24, les fiches, jacks et coupleurs RJ‑45 blindés, qui ont tous été conçus pour une transmission optimale des signaux avec les XTP Systems Extron. Le câble XTP DTP 24 est certifié pour une bande passante de 475 MHz et est conçu avec un design SF/UTP, avec quatre conducteurs paires torsadées 24 AWG non-blindées, au cœur d'un blindage en feuillard et en tresse pour de meilleures performances et une immunité au bruit accrue.

XTP Systems Extron

Les XTP Systems Extron offrent une solution de commutation et de distribution complètement intégrée pour de nombreux formats numériques et analogiques. Ils permettent la connectivité locale ainsi que la transmission étendue des signaux vidéo haute résolution, audio, de contrôle et Ethernet jusqu'à 100 mètres (330 pieds) via un câble CATx blindé et même sur des distances plus grandes via un câble de fibre optique. Chaque système est conforme à la norme HDCP et offrent une commutation numérique ultra rapide et fiable grâce à la technologie SpeedSwitch^® Extron.

Au cœur du système se trouve une grille de commutation XTP CrossPoint. La grille de commutation modulaire est extensible de 4x4 à 64x64 entrées/sorties, en fonction de la taille du châssis, et peut être équipée d'une large gamme de cartes XTP CP. Les cartes d'entrée et de sortie permettent de connecter directement les signaux HDMI, SDI, DVI, VGA, vidéo et audio vers des sources et des écrans ou des projecteurs placés à proximité, et de transmettre des signaux vers des extrémités déportées à l'aide des émetteurs et récepteurs XTP. Selon le modèle d'émetteur, la grille de commutation permet également d'alimenter un appareil XTP distant à l'aide d'un câble CATx.

L'application XTP System Builder, disponible en ligne, offre un accès pratique pour une conception complète de système. Cet outil dispose aussi d'une nomenclature, de tarifs et d'une présentation de devis imprimables. Une fois que la commande est confirmée et reçue, le logiciel XTP System Configuration Software inclus, permet une installation et une configuration faciles et immédiates.

Le logiciel de contrôle vous permet d'avoir une vue d'ensemble de tous les appareils XTP afin de configurer, d'utiliser, et de superviser l'installation en temps réel. Les XTP Systems sont conçus pour permettre un fonctionnement fluide en continu dans les applications les plus exigeantes, et ce grâce à ses composants modulaires interchangeables à chaud, à ses nombreux émetteurs et récepteurs XTP et au contrôle de l'installation en continu.
