VCM 200 EU

Contrôleur de volume et de mute - Plastron mural EU pour boîtiers Flex55 et EU

Caractéristiques principales

Contrôle du mute et du volume à distance de certains préamplificateurs ou amplificateurs de puissance Extron disposant d'un port de contrôle du volume à distance
Contrôle du gain en continu pour un réglage précis du volume
Bouton éclairé bicolore pour la fonction mute
Compatible avec les modules, les kits de montage, et les boîtiers Flex55 et EU
Inclut un plastron mural blanc et un support de montage
Toutes les caractéristiques

Previous Next

Galerie d'images

Descriptions pour appel d'offres

Vue d'ensemble
Vidéo
Description
Caractéristiques techniques
Schéma
Schéma des panneaux
Téléchargements

Vue d'ensemble

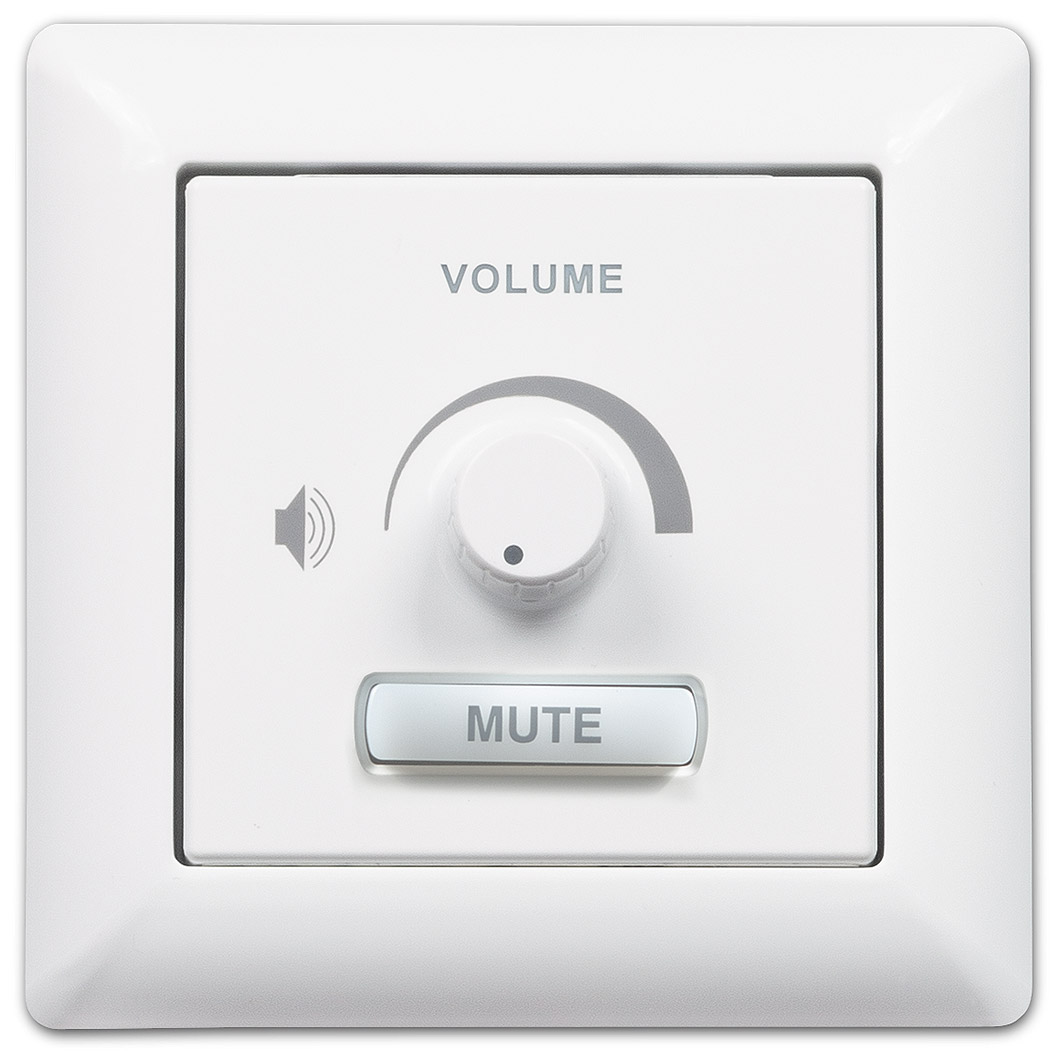

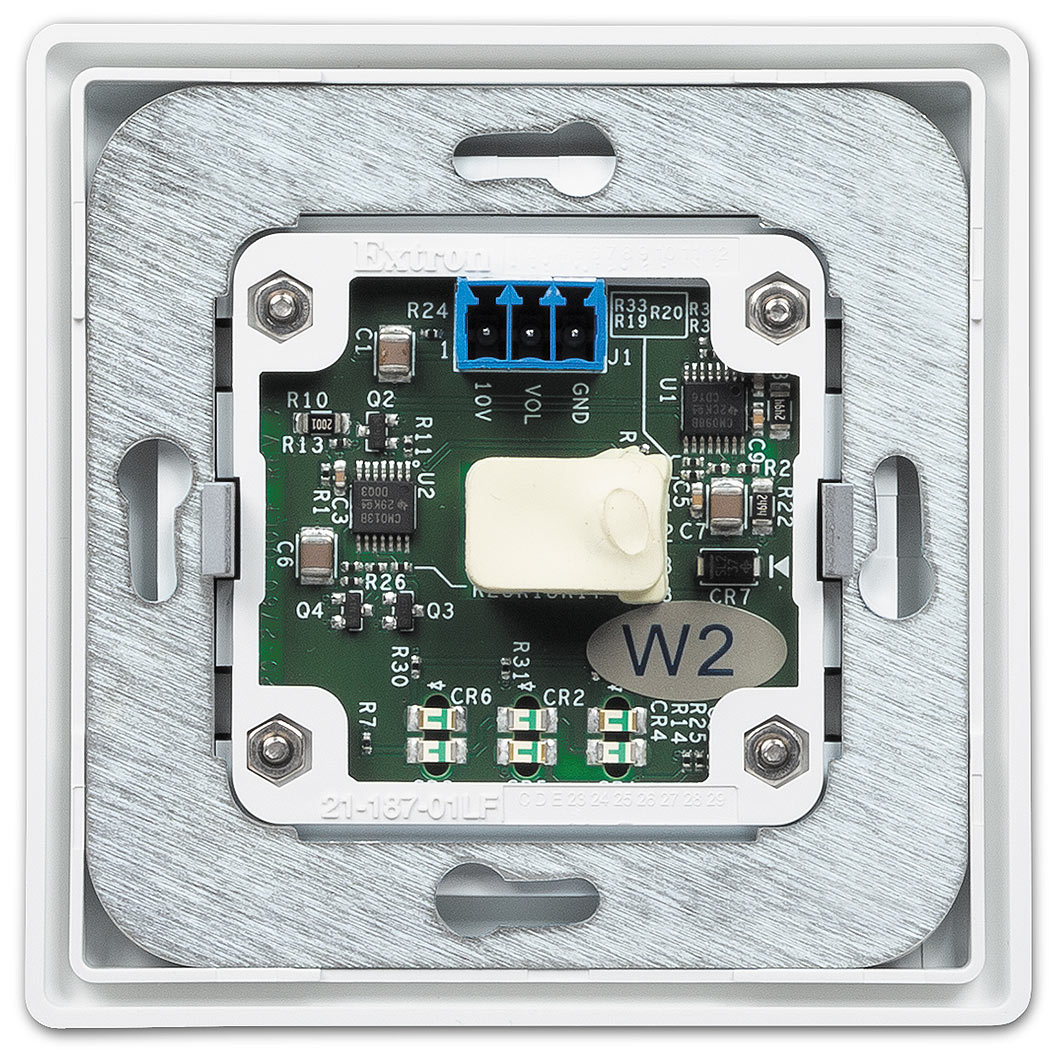

Le VCM 200 EU Extron est une plaque murale qui assure le contrôle du mute et du volume à distance de certains préamplificateurs microphone ou amplificateurs de puissance Extron disposant d'un port de contrôle du volume à distance. Il dispose d'un bouton rotatif de contrôle du volume offrant un réglage simple et précis ainsi qu'un bouton bicolore souple et éclairé pour la fonction mute. Les trois borniers à vis situés sur le panneau arrière offrent une rapidité et une facilité de connexion sans soudure. Le VCM 200 EU est compatible avec les modules, les kits de montage, et les boîtiers Flex55 et EU. Il est disponible en blanc et inclut un plastron mural et un support de montage.

Vidéo

Description

Caractéristiques techniques

Schéma

Schéma des panneaux

Téléchargements

Produits affichés récemment

VCM 200 EU

Connecteurs CAT 6

VCM 200 EU

Description pour appel d'offres

Choisissez une référence :

Select a Part Number:

Copier le texte Copié Une erreur est survenue. Veuillez réessayer plus tard.

VCM 200 EU

Provide an EU style wallplate that includes remote volume and mute control of select power amplifiers or preamplifiers with a remote volume control port
1. 55 mm x 55 mm button panel with an included adapter frame that mounts in a standard single size European electrical junction box with 60 mm mounting centers for the purpose of remotely controlling volume and mute of connected audio amplifiers or preamplifiers.
  1. Button Panel Requirements
    1. Shall have one rotary encoder knob to control the audio level
    2. Shall have one dual color, illuminated pushbutton for muting
  2. System Requirements
    1. Shall provide a continuous gain control for fine adjustment of volume
      1. Shall support a reference voltage 10 VDC
      2. Shall support 0 VDC to 10 VDC variable voltage, positive logic
    2. Shall provide a mute control
2. Shall include a momentary push switch with latching contact closure during mute
3. Shall include an LED mute indication
  1. Shall allow powering via an external device being controlled
  2. Shall include power and signal connections via 3-pole captive screw
4. Mounting Requirements
  1. Shall support mounting directly in a wall, lectern, or other flat surface
  2. Shall mount in a standard single size European electrical junction box with 60 mm mounting centers with an included adapter frame.
5. General Requirements
  1. Shall include a white wall frame and a mounting bracket
  2. Shall meet regulatory compliance under CE, c-IL, UL, C-tick, FCC Class A, ICES, and VCCI
  3. Shall provide three years parts and labor warranty
Approved device shall be the Extron VCM 200 EU, part number 70-884-05; no alternate or equals

VCM 200 EU

Provide an EU style wallplate that includes remote volume and mute control of select power amplifiers or preamplifiers with a remote volume control port
1. 55 mm x 55 mm button panel with an included adapter frame that mounts in a standard single size European electrical junction box with 60 mm mounting centers for the purpose of remotely controlling volume and mute of connected audio amplifiers or preamplifiers.
  1. Button Panel Requirements
    1. Shall have one rotary encoder knob to control the audio level
    2. Shall have one dual color, illuminated pushbutton for muting
  2. System Requirements
    1. Shall provide a continuous gain control for fine adjustment of volume
      1. Shall support a reference voltage 10 VDC
      2. Shall support 0 VDC to 10 VDC variable voltage, positive logic
    2. Shall provide a mute control
2. Shall include a momentary push switch with latching contact closure during mute
3. Shall include an LED mute indication
  1. Shall allow powering via an external device being controlled
  2. Shall include power and signal connections via 3-pole captive screw
4. Mounting Requirements
  1. Shall support mounting directly in a wall, lectern, or other flat surface
  2. Shall mount in a standard single size European electrical junction box with 60 mm mounting centers with an included adapter frame.
5. General Requirements
  1. Shall include a white wall frame and a mounting bracket
  2. Shall meet regulatory compliance under CE, c-IL, UL, C-tick, FCC Class A, ICES, and VCCI
  3. Shall provide three years parts and labor warranty
Approved device shall be the Extron VCM 200 EU, part number 70-884-05; no alternate or equals
