Gamme DTP3 CrossPoint 42

Conçues pour les espaces de collaboration haut de gamme nécessitant des performances et une fiabilité optimales, les grilles de commutation avec scaler 4x2 DTP3 CrossPoint 42 supportent le 4K/60 4:4:4 sur toutes les entrées, avec les deux sorties commutées indépendamment et pilotées par le scaler Vector 4K exclusif Extron. L'entrée USB‑C inclut une capacité de charge d'appareils ainsi que la vidéo au mode alternatif DisplayPort 21,6 Gbps. La sortie DTP3 étend des signaux vidéo, audio, et de contrôle jusqu'à 100 m (330').

Le modèle DTP3 CrossPoint 42 USB ajoute des capacités de données USB complètes, notamment des connexions hôte locales USB 3 et de hubs de périphériques. Les fonctionnalités USB supplémentaires incluent la commutation hôte et l'extension de données USB 2 via la sortie DTP3 lors d'une connexion au récepteur DTP3 R 331 compatible.

Caractéristiques

Extension DTP3

Les deux modèles comprennent une extension DTP3 pour la vidéo non compressée, l'audio, et le contrôle jusqu'à 100 m (330') sur un seul câble CAT 6A. Les unités sont par ailleurs rétrocompatibles avec les produits équipés DTP de première génération. Les terminaux DTP sont disponibles dans un grand nombre de configurations et formats vidéo pour répondre aux exigences d'installations professionnelles. DTP3 intègre des fonctions avancées telles que le 4K/60 à 4:4:4, l'HDCP 2.3, et la vidéo HDR pour que vous puissiez créer des systèmes aussi simples qu'avancés, et satisfaire ainsi vos clients.

Caractéristiques de la gamme DTP3

Transmission de signaux vidéo, de contrôle bidirectionnels, et audio jusqu'à 100 m (330') sur un câble CAT 6A blindé

Les émetteurs et les récepteurs DTP3 offrent un haut degré de fiabilité et des performances optimales sur une infrastructure de câbles peu coûteuse et facile à installer.

Supporte des résolutions informatiques et vidéo jusqu'à 4K/60 à 4:4:4

Les terminaux DTP3 supportent la spécification HDMI 2.0b, dont les débits de données atteignant 18 Gbps et la vidéo HDR. Le support du 4K/60 avec un échantillonnage de couleurs 4:4:4 nécessite la connexion à un produit DTP3 compatible.

Conforme HDCP 2.3

Garantit l'affichage des contenus vidéo 4K protégés et l'interopérabilité avec d'autres appareils conformes HDCP.

Support USB

Certains produits DTP3 sont disponibles pour supporter la transmission de l'alimentation, la vidéo DisplayPort au mode alternatif USB‑C, et les données USB.

Dérouler Réduire

Commutation fluide

Pour garantir une commutation rapide et propre dans les applications complexes, quatre effets de transitions fluides sont disponibles.

Cut au noir — Effectue une coupure instantanée de l'entrée active au noir puis coupe vers la nouvelle entrée sélectionnée
Fondu au noir — Effectue un fondu de l'entrée active au noir puis un fondu vers la nouvelle entrée
Cut fluide — Met en pause la vidéo active puis coupe instantanément vers la nouvelle entrée
Fondu fluide — Met en pause la vidéo active puis effectue un fondu vers la nouvelle entrée sélectionnée

Faites le test ! Sélectionnez un bouton pour voir l'effet de transition.

Scaler Vector 4K

Qualité de scaling sans précédent

Le scaler Vector™ 4K intègre une interpolation bicubique multi‑tap, élaboré par Extron, qui crée un nouveau pixel en faisant la moyenne de pixels adjacents, supérieurs, inférieurs, latéraux, et en diagonal du nouveau pixel. Une sortie nette et précise est ainsi produite, préservant la qualité du pixel, contrairement à d'autres méthodes de redimensionnement d'image.

Les algorithmes du Vector 4K s'adaptent de façon continue et dynamique, garantissant ainsi un traitement optimal pour le redimensionnement des images (upscaling/downscaling) ou les applications 1:1 en pass‑through. L'interpolation dite du plus proche voisin, par laquelle un pixel est dupliqué vers un pixel adjacent, et l'interpolation bilinéaire, qui crée un nouveau pixel en faisant la moyenne des pixels adjacents supérieurs, inférieurs, latéraux du nouveau pixel créé, sont deux alternatives moins fiables à l'interpolation bicubique. Ces deux méthodes peuvent produire une sortie de qualité inférieure, qui se traduit par la perte de données pouvant rendre le contenu inexploitable.

Extension, alimentation, et commutation USB‑C

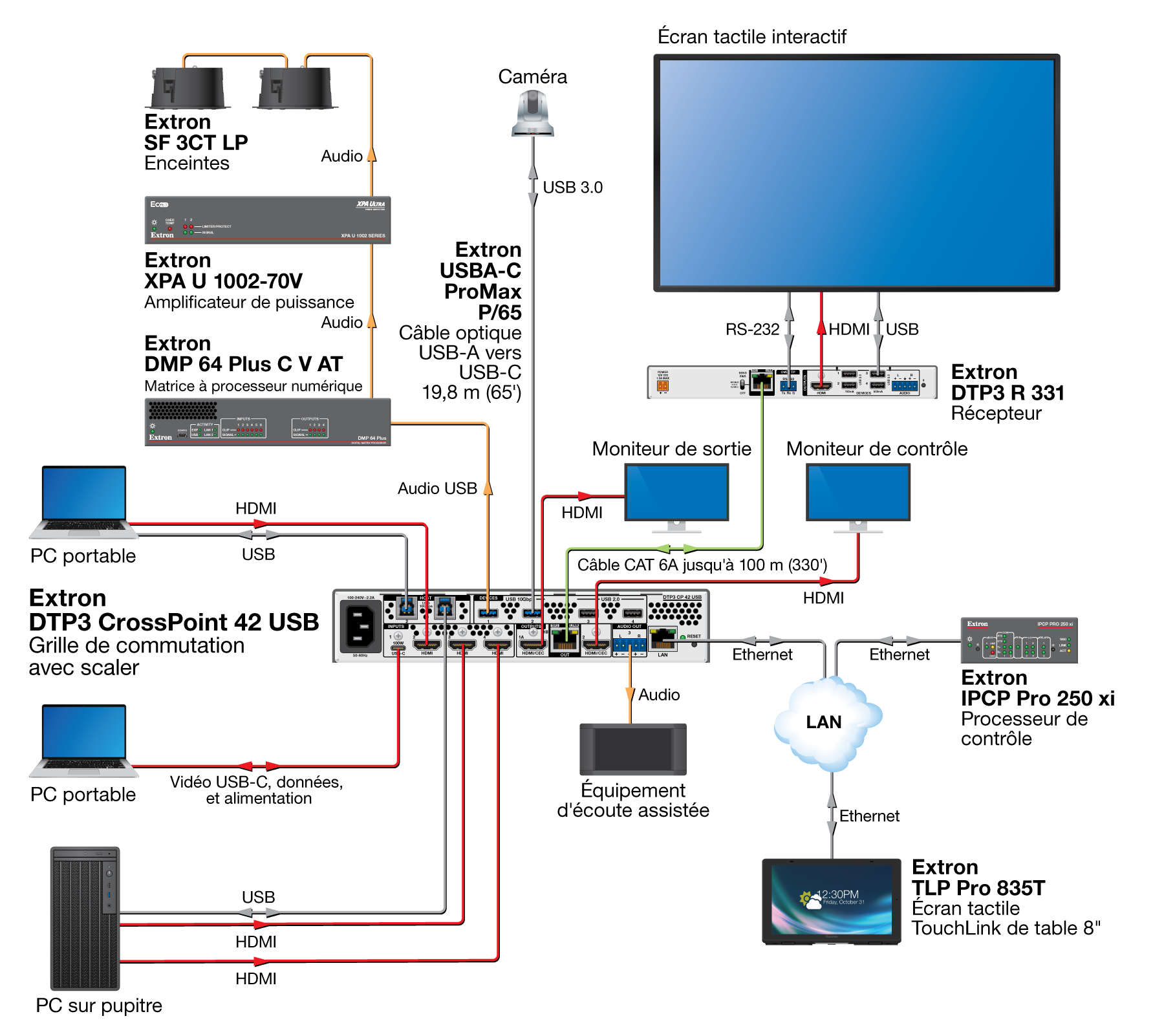

La DTP3 CrossPoint 42 USB permet d'installer des systèmes de vidéoconférence très performants et riches en fonctionnalités avec un support complet de l'alimentation, de l'extension, de la vidéo, et des données USB‑C.

Extension – Ajoutez un récepteur DTP3 R 331 pour étendre des signaux vidéo, audio, USB, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A afin de connecter un écran 4K/60 et des périphériques USB 2 supplémentaires.

Alimentation distribuée – La DTP3 CrossPoint 42 fournit 60 W de puissance, tandis que la DTP3 CrossPoint 42 USB en fournit 100 W.

USB 3 – Trois hôtes USB et deux périphériques USB peuvent être connectés localement pour supporter l'USB 10Gbps.

Commutation hôte USB – Les périphériques USB d'une salle, tels qu'une caméra, une souris, un clavier, un microphone, etc., peuvent être commutés entre trois ordinateurs hôtes, dont un hôte connecté via USB‑C.

Hub de périphériques à 4 ports – Supporte les connexions locales pour deux périphériques USB 10Gbps et deux périphériques USB 2 High‑Speed.

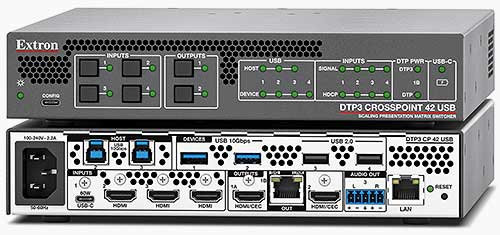

DTP3 CrossPoint 42 USB

Grille de commutation 4x2 avec scaler et données USB

La commutation matricielle 4x2 permet d'afficher quatre entrées vidéo sur deux écrans dans n'importe quelle combinaison
Les voyants LED permettent de contrôler les appareils connectés
L'entrée USB‑C supporte la connexion de données hôte jusqu'à USB 10Gbps, la vidéo au mode alternatif DisplayPort, et 100 W de puissance
Les entrées HDMI supportent la spécification HDMI 2.0b, dont les débits de données atteignant 18 Gbps, le Deep Color jusqu'à 12 bits, et les formats audio HD sans perte
Les sorties HDMI et DTP3 dupliquées sont pilotées par le scaler Vector 4K
Sortie DTP3 intégrée qui supporte la transmission de signaux vidéo 4K/60, audio, de données USB, et de contrôle jusqu'à 100 m (330') sur un câble CAT 6A blindé
Compatible avec des produits équipés DTP3 et DTP, ainsi que des écrans HDBaseT
Alimentation à distance des récepteurs DTP3 et DTP
Sortie HDMI commutée indépendamment et pilotée séparément par le scaler Vector 4K
Contrôle Ethernet avec serveur Web embarqué et insertion RS‑232
Les ports hôte supportent une commutation jusqu'à un débit de données USB 10Gbps
Hub USB à 4 ports intégré pour la connexion de deux périphériques USB 10Gbps et deux périphériques USB 2 High‑Speed
