HC 402

Système de travail collaboratif pour espaces de réunion – Plaque murale au format Decorator

Caractéristiques principales

Solution puissante et peu coûteuse pour espaces de réunion
L'émetteur en plaque murale au format Decorator comprend une entrée HDMI
L'entrée HDMI du récepteur est idéale pour la connexion d'une source locale, telle qu'une passerelle de travail collaboratif sans fil de la gamme ShareLink™
Extension de signaux pour la vidéo, l'audio, et l'alimentation jusqu'à 70 m (230') sur un câble CATx blindé
Support de résolutions vidéo jusqu'à 1920 x 1200, notamment 1080p/60 et 2K
Résolutions de sortie sélectionnables, allant de 640 x 480 à 1920 x 1200 notamment 1080p/60 et 2K

Modèle	Description de la version	Référence
HC 402	Système de travail collaboratif pour espaces de réunion, émetteur Decorator, blanc	42-285-01
HC 402	Système de travail collaboratif pour espaces de réunion, émetteur Decorator, noir	42-285-02
LinkLicense	Mise à niveau pour interfaces utilisateur	79-2546-01

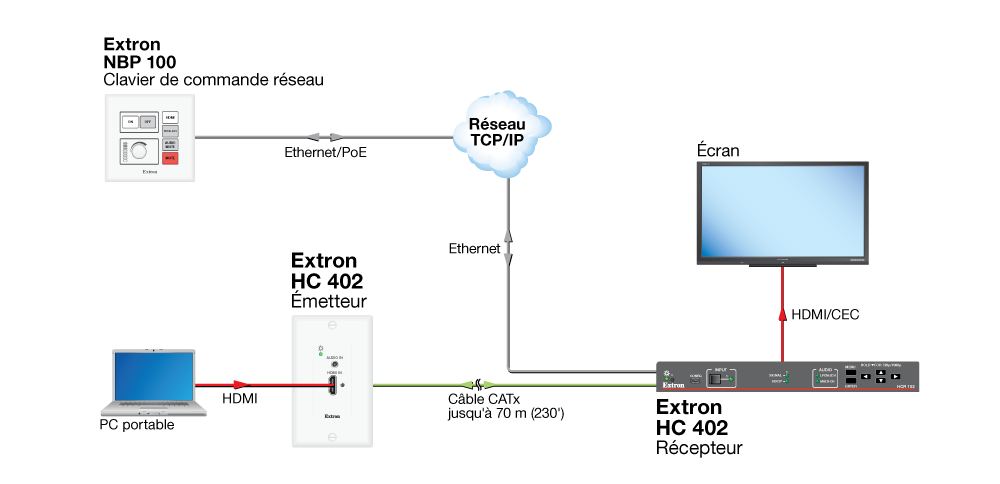

Le système HC 402 Extron combine des capacités de commutation vidéo, de scaling, d'extension de signaux, et de contrôle de système dans un ensemble émetteur/récepteur disponible à un prix abordable pour tout type d'application. L'émetteur en plaque murale au format Decorator et le récepteur HC 402 comprennent chacun une entrée HDMI. La technologie de scaling Extron avancée assure une qualité d'images exceptionnelle avec des détails optimaux et une précision des couleurs. Les capacités de contrôle intégrées simplifient la commutation automatique des sources, le contrôle de l'écran, et l'intégration avec des détecteurs de présence, facilitant une gestion simple et intuitive par l'utilisateur. Conçus pour une intégration professionnelle, les formats compacts de l'émetteur en plaque murale et du récepteur HC 402 peuvent être facilement placés dans des surfaces murales et des pupitres, sous des tables, ou dans les emplacements dans lesquels ils sont requis.

Travail collaboratif intuitif

L'HC 402 est simple à utiliser et rapidement fonctionnel. La commutation et le contrôle automatique de la mise en marche et de l'arrêt du système permettent aux utilisateurs de vaquer à leurs activités sans devoir manipuler continuellement le matériel audiovisuel. Le système active l'écran lorsqu'un présentateur connecte un appareil source et effectue une commutation automatique vers de nouveaux appareils source dès leur connexion. Si aucun signal n'est détecté, le système s'arrête après un laps de temps pré-défini. Pour optimiser la flexibilité du système, il est possible d'activer automatiquement le système lorsque des utilisateurs entrent dans la salle en y intégrant des détecteurs de présence OCS 100 Extron. La connexion d'une passerelle de travail collaboratif sans fil ShareLink à l'entrée HDMI du récepteur assure la connectivité des appareils mobiles personnels, optimisant le travail collaboratif et le partage de contenus.

Fonctionnement optimal

L'HC 402 est une solution audiovisuelle d'une grande fiabilité, conçue pour répondre à des exigences professionnelles. Il fournit une extension haute qualité de signaux audio et vidéo qui maximise la performance et la fiabilité du système. Plusieurs connexions d'entrée supportent une grande variété de sources et de résolutions vidéo. La technologie de scaling Extron avancée assure une qualité vidéo exceptionnelle et la technologie EDID Minder^® Extron facilite une qualité d'image toujours optimale sur l'écran.

Facilité d'intégration

L'HC 402 est facile à installer et à configurer. L'extension fiable de signaux sur un câble CATx permet de ne plus utiliser de câbles vidéo longs. Pour simplifier l'installation, la capacité d'alimentation à distance permet d'utiliser une seule source d'alimentation connectée au récepteur pour alimenter l'émetteur et le récepteur.

La gestion des paramètres audiovisuels du système est simple avec le logiciel de configuration des produits PCS Extron qui permet également de contrôler facilement plusieurs systèmes. La connectivité Ethernet simplifie la gestion, la supervision, et le contrôle d'appareils audiovisuels sur un réseau standard. L'HC 402 dispose de capacités intégrées de traitement du contrôle qui permettent de ne pas connecter d'autres appareils. Les ports Ethernet, RS-232, IR, CEC, et d'E/S numériques du récepteur contrôlent et communiquent avec des écrans, des détecteurs, des sélecteurs, et d'autres équipements. Aucune programmation n'est nécessaire. La configuration est simple avec Global Configurator^®, le logiciel puissant Extron pour les systèmes de contrôle audiovisuels.

Disponible avec le contrôle pour Zoom Rooms

Extron a conclu un partenariat avec Zoom Video Communications visant à étendre les capacités de contrôle de systèmes audiovisuels professionnels à des applications Zoom Rooms. Il permet d'accéder instantanément aux activités de conférence, de travail collaboratif, et de contrôle audiovisuel d'une salle. À partir de la même interface sur votre écran tactile TouchLink^® Pro Extron, vous pouvez contrôler chacune des fonctions audiovisuelles et de conférence d'une salle. Le modèle de système Global Configurator pour la gamme HC 400 avec la fonctionnalité Zoom Rooms est téléchargeable gratuitement.

Fonctionnalités extensibles

Les capacités des solutions de système HC 402 peuvent être amplifiées afin d'intégrer beaucoup plus de fonctionnalités avec divers produits compatibles. Un travail collaboratif sans fil est possible avec l'ajout d'une passerelle ShareLink Pro. Le logiciel GlobalViewer^® Enterprise peut être utilisé pour la gestion d'appareils à distance.

L'HC 402 est compatible avec les écrans tactiles TouchLink Pro et les claviers de commande réseau NBP pour assurer un contrôle utilisateur complet. L'acquisition de la LinkLicense pour la mise à niveau d'interfaces utilisateur vous permet de vous servir d'un appareil mobile ou d'un ordinateur comme interface principale de contrôle pour votre système audiovisuel.

Caractéristiques

Solution puissante et peu coûteuse pour espaces de réunion — Le système HC 402 intègre des capacités de commutation vidéo, de scaling, d'extension de signaux, et de contrôle de système dans un ensemble émetteur/récepteur compact, facile à installer.

L'émetteur en plaque murale au format Decorator comprend une entrée HDMI

L'entrée HDMI du récepteur est idéale pour la connexion d'une source locale, telle qu'une passerelle de travail collaboratif sans fil de la gamme ShareLink™

Extension de signaux pour la vidéo, l'audio, et l'alimentation jusqu'à 70 m (230') sur un câble CATx blindé — Supporte l'extension de signaux numériques entre l'émetteur et le récepteur jusqu'à 70 m (230') sur un câble CATx blindé, assurant une fiabilité élevée et des performances optimales sur une infrastructure câblée facile à installer.

Capacité de contrôle intégrée — Conçu pour gérer des fonctions audiovisuelles essentielles, telles que la mise en marche/arrêt d'un écran, la commutation d'entrée, le réglage du volume, et le contrôle d'appareils audiovisuels via des connexions Ethernet, RS‑232, IR, et CEC.

Support de résolutions vidéo jusqu'à 1920 x 1200, notamment 1080p/60 et 2K

Résolutions de sortie sélectionnables, allant de 640 x 480 à 1920 x 1200 notamment 1080p/60 et 2K

Commutation automatique entre les entrées — La commutation automatique permet un fonctionnement intuitif dans des espaces de travail collaboratif. Plusieurs modes de priorité de commutation sont disponibles, notamment la priorité à la dernière entrée connectée et la priorité définie par l'utilisateur.

Désembeddage audio stéréo — Il est possible d'extraire l'audio PCM HDMI embeddé à deux canaux vers la sortie audio analogique du récepteur, ou de router les formats de flux de bits et multicanaux vers la sortie HDMI.

Capacité d'alimentation à distance — Le récepteur envoie l'alimentation à l'émetteur via la connexion paires torsadées pour une installation simplifiée.

Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement par adaptation de mouvement pour des signaux jusqu'à 1080i — Le redimensionnement des images et la conversion des formats vidéo sont réalisés à une précision de 30 bits avec un traitement de couleurs 4:4:4 afin d'optimiser la précision des couleurs et le détail de l'image. Le désentrelacement avancé pour tous les signaux entrelacés jusqu’à 1080i fournit une qualité d’image optimisée.

Gestion du format d'images — Le format d'images de la sortie vidéo peut être contrôlé en sélectionnant le mode FILL pour une sortie plein écran, ou le mode FOLLOW qui préserve le format d'origine du signal d'entrée.

Détection d'ajustement automatique des images 3:2 et 2:2 — Des techniques de traitement performantes du mode film aident à optimiser la qualité d'image pour des sources de contenus qui proviennent d'un film.

Menus à l'écran — Des menus à l'écran intuitifs assurent une configuration simple du système à partir des commandes du panneau avant. Les principaux paramètres, tels que les formats vidéo d'entrée et de sortie, sont regroupés de manière pratique sur l'écran initial de démarrage rapide, tandis que des écrans supplémentaires permettent de contrôler intégralement les autres fonctions et paramètres de l'unité.

Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation — Dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des écrans.

Câble paires torsadées blindé XTP DTP 24 Extron fortement recommandé pour une performance optimale

Compatible avec un câble paires torsadées blindé CATx — L'HC 402 supporte une distance maximale de transmission de 70 m (230') pour toutes les résolutions compatibles lors d'une utilisation avec un câble paires torsadées CATx blindé. Des câbles paires torsadées blindés avec un conducteur central robuste de 24 AWG ou plus sont recommandés pour des performances optimales.

Gestion EDID complète — Utilisez le logiciel PCS pour accéder à l'EDID Minder et paramétrer l'EDID de l'entrée vidéo, capturer l'EDID des écrans connectés, ou charger des fichiers EDID personnalisés. Une gestion correcte de l'EDID assure l'intégration facile des sources et des écrans dans un système, favorisant un fonctionnement optimisé de ce dernier. Le logiciel EDID Manager 2.1, téléchargeable gratuitement, offre des capacités avancées d'édition de l'EDID et de création de fichiers EDID personnalisés.

EDID Minder^® gère automatiquement la communication EDID entre les appareils connectés — L'EDID Minder garantit la bonne mise en marche de l'ensemble des sources et une transmission fiable du contenu vers l'écran.

Conforme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes HDCP.

Autorisation HDCP sélectionnable par l'utilisateur — Permet à l'entrée HDMI du récepteur d'apparaître conforme ou non conforme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'elle est connectée à un appareil conforme HDCP. En cas de non-conformité HDCP, le matériel protégé n'est pas envoyé.

Confirmation visuelle HDCP — Lorsqu'un contenu crypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.

Prise en charge de la spécification HDMI, comprenant notamment des débits de données jusqu'à 6,75 Gb/s, le Deep Color, et les formats audio HD sans perte

Capacité CEC (Consumer Electronics Control) — Les commandes CEC standard intégrées peuvent être activées pour contrôler les écrans ou les autres équipements audiovisuels connectés à la sortie HDMI. La capacité de contrôle de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un écran, la sélection d'entrée, ou le niveau du volume, est subordonnée à une mise en œuvre effectuée par le fabricant de l'appareil.

Contrôle du mute de sortie — Il est possible de muter séparément les sorties vidéo et audio.

Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les InfoFrames, et sélectionne l'espace colorimétrique approprié pour une connexion optimale à des écrans HDMI et DVI.

Gestion automatique de la profondeur de couleurs — Ajuste de manière automatique la profondeur de couleurs en fonction des données EDID de l'écran, empêchant toute incompatibilité de couleurs entre la source et l'écran.

Support de plusieurs formats audio embeddés — L'HC 402 est compatible avec de nombreux signaux audio multicanaux afin d'assurer un fonctionnement optimal avec des sources HDMI.

Support de signaux audio stéréo analogiques supplémentaires — L'émetteur HC 402 accepte les signaux audio stéréo analogiques pour une transmission simultanée sur le même câble paires torsadées blindé. L'audio analogique n'est pas embeddé sur le signal vidéo numérique.

Voyants LED sur panneau avant indiquant la présence du signal, l'HDCP, le format audio, et l'alimentation — Indication visuelle de l'état du système, pour le retour et le contrôle en temps réel des paramètres essentiels de performance.

Nouveau Compatible avec les écrans tactiles TouchLink^® Pro et les claviers de commande réseau

Nouveau Supporte la LinkLicense^® — La LinkLicense offre de nouvelles fonctions pratiques, qui augmentent la fonctionnalité du système et améliorent les capacités des produits Extron.

Support de protocoles de communication sécurisés aux normes industrielles — L'HC 402 utilise les protocoles de communication aux normes industrielles, dont HTTP (non sécurisé), HTTPS, SSH, SFTP, SMTP, NTP, Discovery Service, DHCP, DNS, ICMP, et IPv4.

Contrôle automatique de l'affichage via RS-232 bidirectionnel, Ethernet, IR, ou CEC — La capacité de contrôle par le CEC de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un écran, la sélection d'entrée, ou le niveau du volume, est subordonnée à une mise en œuvre effectuée par le fabricant de l'écran.

Quatre ports d'E/S numériques — Permettent l'interconnexion avec d'autres systèmes dans la salle.

Support des protocoles GTB (Gestion Technique de Bâtiment) courants, tels que BACnet, KNX, et DALI — Ces protocoles permettent une supervision centralisée et un contrôle des systèmes mécaniques et électriques, qui incluent la gestion du système de chauffage, ventilation, et climatisation (CVC), de l'éclairage, de l'alimentation électrique, de la détection incendie, et des systèmes de sécurité.

Gestion, supervision, et contrôle des appareils audiovisuels depuis un réseau Ethernet standard

Compatible 10/100Base-T

Permet la synchronisation du système de contrôle — La synchronisation permettra aux utilisateurs de conserver et de récupérer l'état de leurs points de connexion configurés en cas de panne réseau ou électrique.

Protection par mot de passe à plusieurs niveaux — Permet une configuration du système de sécurité selon la fonction de chaque utilisateur.

Entièrement personnalisable à l'aide du logiciel de système de contrôle Extron

Supervision et gestion des fonctions audiovisuelles de l'HC 402 avec GlobalViewer Enterprise — GlobalViewer Enterprise étend le support de l'HC 402 avec sa capacité de classification du sélecteur, et de supervision et gestion de diverses fonctions audiovisuelles, telles que le statut d'entrée et le mute de sortie.

Bibliothèque de modules et de drivers d'appareils de la gamme Pro utilisés avec Global Configurator — Rapidité de démarrage et d'exécution de projets avec les drivers d'appareils Global Configurator Extron pour le contrôle de nombreux écrans et appareils source, tels que des projecteurs, des écrans plats, et des lecteurs Blu-ray. Extron offre des modules et des drivers d'appareils Ethernet, série et IR, entièrement testés.

Facilité de configuration et de mise en route avec le logiciel de configuration des produits (PCS) Extron — Configure de manière fonctionnelle plusieurs produits avec une seule application logicielle.

Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant, qui restent toutefois disponibles via le contrôle RS‑232 ou USB.

Port de configuration USB sur panneau avant du récepteur — Facilite la configuration du système sans devoir accéder au panneau arrière.

Voyants LED indiquant les signaux et la connexion RJ‑45 pour les ports paires torsadées — Permettent de confirmer le flux et le fonctionnement des signaux pour permettre une identification rapide des problèmes de connectivité.

Montage dans une plaque murale au format Decorator à un module fournie — La plaque murale à un module au format Decorator est disponible en noir ou en blanc pour s'intégrer dans de nombreux environnements.

Boîtier métallique de 2,5 cm (1") de hauteur, et d'un demi-rack de largeur — Grâce à son boîtier compact, le récepteur peut être facilement installé dans les emplacements requis.

Kit de montage compact sous table MBU 125 fourni

Attaches LockIt^® Plus pour câble fournies — Fixent solidement les câbles HDMI ou USB‑C^® à un appareil, évitant le risque de déconnexion.

Source d'alimentation externe Everlast™ Extron incluse, pièce de rechange réf. 70-1246-01 — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie.

Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre

Remarque : La capacité de contrôle par le CEC de fonctions vidéo spécifiques, telles que la mise en marche et l'arrêt d'un écran, la sélection d'entrée, ou le niveau du volume, est subordonnée à une mise en œuvre effectuée par le fabricant de l'écran.

CLAVIERS DE COMMANDE COMPATIBLES
	NBP 100	Clavier de commande réseau à 6 boutons - 2 gangs US
	NBP 105 D	Clavier de commande réseau à 5 boutons - Plaque murale au format Decorator
	NBP 106 D	Clavier de commande réseau à 6 boutons - Plaque murale au format Decorator
	NBP 108 D	Clavier de commande réseau à 8 boutons - Plaque murale au format Decorator
	NBP 110 D	Clavier de commande réseau à 10 boutons - Plaque murale au format Decorator
	NBP 200	Clavier de commande réseau à 10 boutons - 3 gangs US
	NBP VC1 D	Clavier de commande réseau avec réglage du volume - Plaque murale au format Decorator
	NBP VC2 D	Clavier de commande réseau avec double réglage du volume - Plaque murale au format Decorator

CLAVIERS DE COMMANDE COMPATIBLES

NBP 100

Clavier de commande réseau à 6 boutons - 2 gangs US

NBP 105 D

Clavier de commande réseau à 5 boutons - Plaque murale au format Decorator

NBP 106 D

Clavier de commande réseau à 6 boutons - Plaque murale au format Decorator

NBP 108 D

Clavier de commande réseau à 8 boutons - Plaque murale au format Decorator

NBP 110 D

Clavier de commande réseau à 10 boutons - Plaque murale au format Decorator

NBP 200

Clavier de commande réseau à 10 boutons - 3 gangs US

NBP VC1 D

Clavier de commande réseau avec réglage du volume - Plaque murale au format Decorator

NBP VC2 D

Clavier de commande réseau avec double réglage du volume - Plaque murale au format Decorator

ACCESSOIRES EN OPTION
	CCR 2BLB	Module de contrôle à distance par contact sec avec deux boutons rétroéclairés personnalisables
	Kits émetteur IR et protection	Kits d'émetteur IR pour produits Extron avec sortie IR
	WBA 100	Adaptateur pour montage mural ou en boîtier
	OCS 100	Détecteurs de présence
	Gamme XTP DTP 24	Câbles paires torsadées blindés avec une finition de précision pour XTP Systems et DTP Systems
	XTP DTP 24	Câbles paires torsadées blindés pour XTP Systems et DTP Systems
	Fiche XTP DTP 24	Kit fiche RJ-45 blindée pour câble paires torsadées blindé XTP DTP 24 d'Extron
	Coupleur XTP DTP 24	Coupleur RJ‑45 blindé pour câbles paires torsadées blindées XTP DTP Extron
	Gamme HDMI Ultra	Câbles HDMI Premium High Speed ultra-souples
	CTU 45	Outil de raccordement RJ‑45 universel avec matrice
	RSU 126	Kit de plateau rackable universel pour produits de 15,24 cm (6") de profondeur
	RSU 129	Plateau rackable universel, profondeur 24 cm
	ZipClip 200	Kit de montage pour produits d'1/8 et d'1/4 de rack

ACCESSOIRES EN OPTION

CCR 2BLB

Module de contrôle à distance par contact sec avec deux boutons rétroéclairés personnalisables

Kits émetteur IR et protection

Kits d'émetteur IR pour produits Extron avec sortie IR

WBA 100

Adaptateur pour montage mural ou en boîtier

OCS 100

Détecteurs de présence

Gamme XTP DTP 24

Câbles paires torsadées blindés avec une finition de précision pour XTP Systems et DTP Systems

XTP DTP 24

Câbles paires torsadées blindés pour XTP Systems et DTP Systems

Fiche XTP DTP 24

Kit fiche RJ-45 blindée pour câble paires torsadées blindé XTP DTP 24 d'Extron

Coupleur XTP DTP 24

Coupleur RJ‑45 blindé pour câbles paires torsadées blindées XTP DTP Extron

Gamme HDMI Ultra

Câbles HDMI Premium High Speed ultra-souples

CTU 45

Outil de raccordement RJ‑45 universel avec matrice

RSU 126

Kit de plateau rackable universel pour produits de 15,24 cm (6") de profondeur

RSU 129

Plateau rackable universel, profondeur 24 cm

ZipClip 200

Kit de montage pour produits d'1/8 et d'1/4 de rack

PRODUITS ASSOCIÉS
	HC 404	Système de travail collaboratif pour espaces de réunion

PRODUITS ASSOCIÉS

HC 404

Système de travail collaboratif pour espaces de réunion

LOGICIEL COMPATIBLE
	Toolbelt	Utilitaire de configuration, de gestion, et de dépannage
	PCS	Logiciel de configuration des produits
	Global Configurator Plus et Global Configurator Professional	Logiciel de configuration performant pour systèmes de contrôle audiovisuel
	GlobalViewer Enterprise	Logiciel de gestion de ressources audiovisuelles sur serveur

LOGICIEL COMPATIBLE

Toolbelt

Utilitaire de configuration, de gestion, et de dépannage

PCS

Logiciel de configuration des produits

Global Configurator Plus et Global Configurator Professional

Logiciel de configuration performant pour systèmes de contrôle audiovisuel

GlobalViewer Enterprise

Logiciel de gestion de ressources audiovisuelles sur serveur

Caractéristiques techniques

HC 402 (HCT 101 D, HCR 102)

NOTE	This product consists of a switching transmitter (HCT 101 D) and a scaling receiver (HCR 102), sold together as a system.

Video input

Number/signal type

Digital

HCT 101 D

1 HDMI (or single link DVI-D with the appropriate DVI-HDMI adapter)

HCR 102

1 HDMI (or single link DVI-D with the appropriate DVI-HDMI adapter)

Connectors

HCT 101 D

1 female HDMI type A

HCR 102

1 female HDMI type A

HDMI equalization

Automatic

HDMI input cable length

≤50' (15 m) for resolutions up to 1920x1200 or 1080p @ 60 Hz; 2K, using Extron HDMI Pro Series cable

Resolution range

640x480 to 1600x1200 and 1920x1200*, 480p, 576p, 720p, 1080i, 1080p, and 2K
*reduced blanking

Return loss

<-40 dB @ 5 MHz

DC offset (max. allowable)

1.5 V

Standards

DVI 1.0, HDMI 1.4, HDCP 1.4

Interconnection between transmitter and receiver

Connector

1 female RJ-45 on each unit (transmitter and receiver)

Termination standard

TIA/EIA T568B

Transmission distance

Up to 230' (70 m) using shielded twisted pair (STP) cable or XTP DTP 24 STP cable with a 1080p, 60 Hz signal

Cable requirements

Solid conductor, 24 AWG or better

Cable recommendations

400 MHz bandwidth, STP (shielded twisted pair)

NOTE	Extron XTP DTP 24 shielded twisted pair cable is strongly recommended for optimal performance.

Video processing

Decoder

12 bit digital (3D-adaptive comb filter)

Digital pixel data bit depth

8, 10, or 12 bits per channel; 165 MHz pixel clock

Colors

1 billion (10 bit processing)

Video output

Number/signal type

1 HDMI (with CEC)

Connectors

1 female HDMI

HDMI peripheral device power

250 mA

Scaled resolution

640x480^6,8,9, 800x600^6,8,9, 852x480^6,8,9, 1024x768^6,8,9, 1024x852^6,8,9, 1024x1024^6,8,9, 1280x768^6,8,9, 1280x800^6,8,9, 1280x1024^6,8,9, 1360x765^6,8,9, 1360x768^6,8,9, 1365x768^6,8,9, 1365x1024^6,8,9, 1366x768^6,8,9, 1400x1050^6,8, 1440x900^6,8,9, 1600x900^6,8, 1600x1200^6,8, 1680x1050^6,8, 1920x1200^6,8
HDTV 480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2048x1080^{1,2,3,4,5,6,7,8}
¹ = at 23.98 Hz, ² = at 24 Hz, ³ = at 25 Hz,⁴ = at 29.97 Hz, ⁵ = at 30 Hz, ⁶ = at 50 Hz, ⁷ = at 59.94 Hz, ⁸ = at 60 Hz, ⁹ = at 75 Hz

Audio

Gain

Unbalanced output: 0 dB; balanced output +6 dB

Frequency response

20 Hz to 20 kHz, ±0.5 dB

THD + Noise

0.03%, 20 Hz to 20k Hz at nominal level

S/N

>90 dB, at maximum output (15 dBu), balanced (unweighted)

Crosstalk

≤-80 dB @ 1 kHz, fully loaded

Stereo channel separation

>80 dB @ 1 kHz to 20 kHz

Audio input

Number/signal type

1 analog stereo, unbalanced or
2 digital audio, embedded in the HDMI signal

NOTE	Analog audio is not embedded onto the HCT 101 HDMI digital signal. You can select analog audio or digital embedded audio using Extron PCS Product Configuration Software.

Connectors

1 female 3.5 mm mini stereo jack; tip (L), ring (R), sleeve (ground)
2 female HDMI Type A

Source formats

Analog

Analog stereo audio

HDMI

LPCM up to 7.1/24-bit/192 kHz, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Digital 5.1, Dolby Digital 2/0 Surround, Dolby Digital 2/0, DTS-HD Master Audio, DTS-HD, DTS-ES Discrete 6.1, DTS-ES Matrix 6.1, DTS Digital Surround 5.1, DTS 2 Channel

Impedance

10k ohms, DC coupled

Nominal level

-10 dBV (316 mVrms), unbalanced

Maximum level

+7 dBV, unbalanced

CMRR

>60 dB typical, unbalanced, @ 1 kHz

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu

Audio output

Number/signal type

1 analog, line level stereo, balanced or unbalanced (variable)
1 digital, embedded in HDMI (fixed)

Connectors

(1) 3.5 mm captive screw connector, 5 pole
1 female HDMI

Impedance

50 ohms unbalanced, 100 ohms balanced

Gain error

±0.5 dB channel to channel

Maximum level (Hi-Z)

>+15 dBu, balanced; >+9 dBu, unbalanced

Output volume range

0 to 100% in 1% steps

Communications

USB control port

1 front panel female USB mini-B

USB standards

USB 2.0, high speed

Program control

Extron Product Configuration Software (PCS) for Windows^®

Communications — control processor

Memory

SDRAM

512 MB

Flash

512 MB

Software

Configuration software

Extron Global Configurator^® Plus and Professional

Utilities

Toolbelt, embedded web page

Ethernet

Network interface controllers (NICs)

Connectors

1 female RJ-45 connector

Data rate

10/100Base-T, half/full duplex with autodetect

Protocols

DHCP, DNS, HTTP, HTTPS, ICMP, IEEE 802.1X, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1

Serial

Quantity/type

1 bidirectional RS-232

Connectors

(1) 3.5 mm captive screw connector, 3-pole

Baud rate and protocol

300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits;
1 (default) or 2 stop bits;
no parity (default), even, or odd parity

NOTE	This 3-pole port supports software flow control. The default is no flow control.

Pin configuration

Pin 1 = Tx, 2 = Rx, 3 = Gnd

Digital I/O

Quantity/type

4 digital input/output (configurable)

Connectors

(1) 3.5 mm captive screw connector, 6-pole

Digital inputs

Input voltage range

0 to 24 VDC, clamped at +30 VDC

Input impedance

>10k ohms

Programmable pullup

1k ohms to +5 VDC

Threshold low to high

2.8 VDC

Threshold high to low

2.0 VDC

Digital outputs

250 mA sink from 24 VDC max.

Pin configurations

Pins 1, 2, 4, 5 = digital I/Os 1, 2, 3, 4; pins 3, 6= Gnd

Quantity/type

1 programmable TTL level (0 to 5 V) infrared (carrier and non-carrier) up to 300 kHz

Connector

(1) 3.5 mm captive screw connector, 2-pole

Pin configuration

Pin 1 = signal, 2 = Gnd

IR output carrier frequency

30 kHz to 300 kHz

General

Power supply

External, included
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 4.2 A, 50 watts

Power consumption

System

Device

17.2 watts

Device and power supply

19.6 watts

NOTE	Connect the included 4.2 A, 50 W, external power supply to the HCR 102, and the receiver remotely powers the HCT 101 D. Alternatively, the transmitter can be powered locally by an optional external power supply.

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on top and sides

Thermal dissipation

System

Device

57.6 BTU/hour

Device and power supply

65.7 BTU/hour

Mounting

HCT 101 D

Furniture or wall mount

Yes, with 1-gang junction box or mud ring mounting bracket and the included decorator-style wallplate or an optional AAP 314 or AAP 424 panel

HCR 102

Rack mount

Yes, with optional 1U high rack shelf or back of the rack mounting kit

Furniture mount

Yes, with included, attached MBU 125 under-desk mounting brackets

Enclosure type

Metal

Enclosure dimensions

HCT 101 D

Faceplate

2.61" H x 1.29" W x 0.25" D
(66 mm H x 33 mm W x 6.4 mm D)

Device

2.72" H x 1.68" W x 1.87" D
(69 mm H x 43 mm W x 48 mm D)
(Depth excludes connectors, height excludes mounting tabs. Overall height is 4.20" (107 mm), including mounting tabs. Mounting holes are 3.2" (82 mm) apart on center. Fits the opening in a 1 gang decorator wallplate.
Allow at least 3.0", 76 mm, depth in the wall or furniture.)

HCR 102

1.0" H x 8.75" W x 6.0" D (half rack wide)
(25 mm H x 222 mm W x 152 mm D)
(Depth excludes connectors.)

Product weight

HCT 101 D

0.2 lb (0.1 kg)

HCR 102

1.2 lbs (0.6 kg)

Regulatory compliance

CE**, C-tick, c-UL, FCC Class A**, ICES, UL, VCCI
Complies with the appropriate requirements of RoHS, WEEE

NOTE	**CE and FCC testing is conducted with STP (shielded twisted pair) I/O cable.

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(5466-D2)

Dimensions et poids au transport
Référence	Hauteur	Largeur	Profondeur	Poids
42-285-01	20,3 cm	30,5 cm	26,7 cm	1,81 kg
42-285-02	20,3 cm	30,5 cm	26,7 cm	1,81 kg

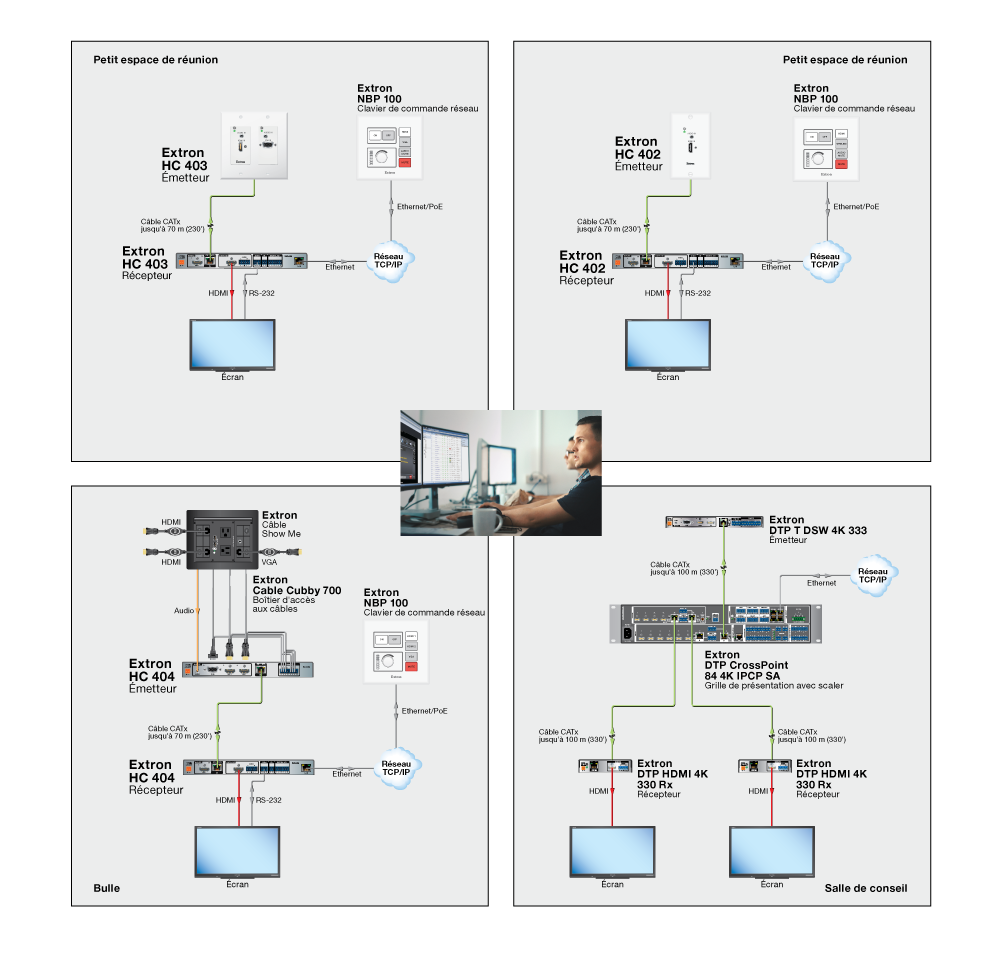

Schéma

Schéma des panneaux
