IN1608 RETIRÉ

Sélecteur de présentation à huit entrées, conforme à la norme HDCP, avec scaler et extension DTP

Caractéristiques principales

Intègre des sources HDMI, vidéo analogique et audio dans des systèmes de présentation
Deux entrées DTP^®, quatre entrées HDMI et deux entrées vidéo analogique universelles
Trois sorties vidéo simultanées
Les entrées et la sortie DTP intégrées prennent en charge la transmission de signaux vidéo, de contrôle, et audio analogique jusqu’à 100 mètres (330 pieds) via un câble CATx blindé
Compatible avec les câbles paires torsadées blindés CATx
Disponible avec un processeur de contrôle IPCP Pro 350 intégré

Modèle	Description de la version	Référence
IN1608	Version standard, DTP 230	60-1238-01	RETIRÉ
IN1608 SA	Amplificateur de puissance stéréo 2x50 W, DTP 230	60-1238-02	RETIRÉ
IN1608 MA	Amplificateur de puissance mono 100 W 70 V, DTP 230	60-1238-03	RETIRÉ
IN1608 IPCP SA	Processeur de contrôle et amplificateur de puissance stéréo, DTP 330	60-1238-12	RETIRÉ
IN1608 IPCP SA	Processeur de contrôle et amplificateur stéréo, DTP 330, mise à niveau LinkLicense pour interfaces utilisateur	60-1238-12A	RETIRÉ
IN1608 IPCP MA 70	Processeur de contrôle et amplificateur mono 70 V, DTP 330	60-1238-13	RETIRÉ
IN1608 IPCP MA 70	Processeur de contrôle et amplificateur mono 70 V, DTP 330, mise à niveau LinkLicense pour interfaces utilisateur	60-1238-13A	RETIRÉ
IN1608	Version standard, DTP 330	60-1238-51	RETIRÉ
IN1608 SA	Amplificateur de puissance stéréo 2x50 W, DTP 330	60-1238-52	RETIRÉ
IN1608 MA 70	Amplificateur de puissance mono 100 W 70 V, DTP 330	60-1238-53	RETIRÉ
IN1608 HDBT	Modèle standard, sortie HDBaseT	60-1238-71	RETIRÉ
IN1608 SA HDBT	Amplificateur stéréo 2 x 50 W, sortie HDBaseT	60-1238-72	RETIRÉ
IN1608 MA 70 HDBT	Amplificateur mono 100 W 70 V, sortie HDBaseT	60-1238-73	RETIRÉ
IN1608 IPCP SA HDBT	Processeur de contrôle, amplificateur stéréo, sortie HDBaseT	60-1238-75	RETIRÉ
IN1608 IPCP SA HDBT	Processeur de contrôle, amplificateur stéréo, sortie HDBaseT, mise à niveau LinkLicense pour interfaces utilisateur	60-1238-75A	RETIRÉ
IN1608 IPCP MA 70 HDBT	Processeur de contrôle, amplificateur mono 70 V, sortie HDBaseT	60-1238-76	RETIRÉ
IN1608 IPCP MA 70 HDBT	Processeur de contrôle, amplificateur 70 V, sortie HDBaseT, mise à niveau LinkLicense pour interfaces utilisateur	60-1238-76A	RETIRÉ

Ce produit a été retiré de la vente.

Le sélecteur IN1608 d'Extron est un sélecteur de présentation avec scaler, conforme à la norme HDCP, qui dispose de quatre entrées HDMI, de deux entrées vidéo analogiques universelles et de deux entrées DTP^® d'Extron. Il comporte deux sorties HDMI, une sortie DTP, un amplificateur de puissance audio de Classe D intégré et un processeur de contrôle IPCP Pro 350 intégré pour un contrôle complet du système AV. Les entrées et la sortie du DTP fonctionnent avec des points de connexion DTP afin de transmettre des signaux vidéo, audio, et de contrôle bidirectionnel. Chaque lien DTP émetteur/récepteur nécessite seulement un câble CATx blindé. L'IN1608 offre une solution pratique pour la prise en charge de sources et d'écrans, distants et locaux, permet une commutation rapide et fiable de la source, et dispose d'un processeur de scaling ultra performant pour les sources HDMI et analogiques. Le sélecteur IN1608 dispose également d'une panoplie de fonctions de commutation et de traitement audio. Les modèles sont disponibles avec une sortie compatible HDBaseT.

Extension numérique sur paires torsadées intégrée

Les deux entrées DTP paires torsadées peuvent recevoir des signaux provenant d'émetteurs DTP distants, placés par exemple sur une table de conférence, un pupitre ou un mur pour connecter l'ordinateur portable d'un intervenant. La sortie sur paires torsadées DTP peut être utilisée pour transmettre des signaux depuis un sélecteur IN1608 en rack vers un récepteur DTP placé derrière un écran plat au mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre point distant. Les émetteurs et récepteurs DTP sont disponibles dans des boîtiers compacts et discrets ainsi qu’en versions plaque murale au format Decorator et en boîtiers de sol pour répondre aux exigences d’installation d’une application spécifique.

Les entrées et la sortie DTP sur paires torsadées possèdent des caractéristiques supplémentaires pratiques, conçues pour simplifier l'intégration. Les signaux RS-232 bidirectionnels et IR peuvent être insérés depuis un système de contrôle et transmis sur le seul câble blindé CATx, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un écran. En outre, le sélecteur IN1608 peut alimenter certains émetteurs et récepteurs DTP à l'aide du même câble CATx blindé, simplifiant ainsi la conception et l'installation du système.

L’IN1608 offre une distance de transmission inférieure ou égale à 100 mètres (330 pieds), lorsqu’il est associé à un émetteur ou à un récepteur DTP 330. Des distances plus courtes peuvent être couvertes grâce aux points de connexion économiques DTP 230, et ce, afin d’étendre les signaux vidéo, de contrôle et audio jusqu’à 70 mètres (230 pieds).

Modèles disposant d'une sortie compatible HDBaseT

Pour une souplesse d'intégration, les modèles IN1608 HDBT disposent d'une sortie paires torsadées, compatible HDBaseT. Cette sortie permet la transmission de signaux audio embeddé et vidéo numérique ainsi que de signaux RS‑232 bidirectionnel et IR jusqu'à 100 m (330') via un câble CATx blindé vers tout appareil d'affichage équipé de la technologie HDBaseT.

Conçu pour l'intégration de la vidéo numérique

Afin de simplifier l'intégration des sources et des écrans HDMI, et de tout mettre en oeuvre pour assurer une performance et une fiabilité optimales, le scaler IN1608 dispose de trois technologies exclusives-Extron : EDID Minder^®, Key Minder^®, et SpeedSwitch^®. La technologie EDID Minder permet de gérer automatiquement la communication EDID entre les sources d'entrée connectées et les écrans afin de faire en sorte que les bons formats vidéo soient affichés de façon fiable. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le cryptage HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Avec la technologie SpeedSwitch, l'IN1608 offre des vitesses de commutation exceptionnelles et quasiment instantanées pour les contenus cryptés HDCP.

Traitement vidéo de haute qualité

Le sélecteur IN1608 dispose d'un processeur de scaling très performant qui permet la conversion ascendante et descendante des signaux vidéo standard, HDTV, RVB, composante et HDMI vers une sortie haute résolution commune. Il fournit un traitement de couleurs à 30 bits, pour fournir une qualité d’images optimale, ainsi qu’un désentrelacement pour adaptation au mouvement pour des signaux d’entrée allant jusqu’à 1080i. Les deux entrées vidéo universelles analogiques sont configurables pour prendre en charge des signaux RVB vidéo-informatiques, HDTV, vidéo composante, S-vidéo ou vidéo composite. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un écran DVI ou HDMI connecté. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d’image des films. Le scaler IN1608 accepte et transmet les signaux jusqu'à 1920x1200, dont 1080p/60 et 2K.

L'IN1608 dispose de trois sorties : deux sorties HDMI et une sortie DTP qui permettent de faire fonctionner simultanément trois appareils d'affichage. Les modes FILL et FOLLOW sélectionnables sont disponibles afin d'assurer que le format en sortie soit correct. Le mode FILL permet une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Capacités d'intégration audio et amplificateur de puissance disponible

En plus d'être utilisé pour la commutation et le traitement vidéo, le sélecteur IN1608 peut servir de composant central pour l'intégration d'un système audio. Il inclut huit entrées de commutation audio, deux entrées ligne/micro avec alimentation fantôme, l'embeddage et le désembeddage audio HDMI, ainsi que de nombreuses options de traitement audio pour le mixage, le ducking, les ajustements de tonalité et autres. Les caractéristiques de configuration audio sont facilement accessibles via les pages Web internes et grâce à une interface graphique intuitive qui offre un accès à tous les ajustements et paramètres disponibles.

Plusieurs modèles de sélecteurs IN1608 sont disponibles, avec différents amplificateurs de puissance intégrés. Les modèles SA du sélecteur IN1608 permettent une amplification de puissance stéréo avec 50 watts rms par canal sous 4 ohms ou 25 watts rms par canal sous 8 ohms, tandis que le modèle MA du sélecteur IN1608 permet une amplification mono de 70 volts avec 100 watts rms de sortie. Tous les modèles sont équipés d'un amplificateur Class D, bénéficiant de la technologie brevetée CDRS™ - Class D Ripple Suppression, qui est une exclusivité Extron, offrant un signal audio clair et lisse, ainsi qu'une amélioration dans la fidélité du signal par rapport aux conceptions d'amplificateurs Class D classiques.

Processeur de contrôle intégré puissant

Les modèles IPCP du sélecteur IN1608 disposent d'un processeur de contrôle IP Link^® Pro intégré d'Extron, avec les fonctions avancées, la puissance d'alimentation, et les technologies de pointe que l'on trouve dans le processeur de contrôle autonome IPCP Pro 350 d'Extron. Le sélecteur IN1608 IPCP offre un traitement ultra rapide et un grand nombre de ports de contrôle, pour le contrôle complet et personnalisable de tout un système AV, et notamment de tous les appareils sources et écrans, ainsi que de l'éclairage, des stores, des écrans de projection, des détecteurs de mouvements, et bien plus. Effectuez un choix parmi toute une gamme complète d'écrans tactiles TouchLink^® Pro Extron, disponibles dans divers formats adaptés aux tables, aux murs, et aux boîtiers Cable Cubby^® Extron. Connectez tout simplement un écran tactile TouchLink Pro au sélecteur intégré Ethernet Gigabit, afin de créer un système de contrôle AV complet.

Il est également possible d’utiliser les interfaces de commande eBUS^® Extron avec le processeur de contrôle IPCP Pro 350 intégré. La technologie d’intégration eBUS Extron s’appuie sur une structure de réseau en bus numérique unique qui favorise l’extension simplifiée d’un système de contrôle, plus d’options de conception, et des mises à niveau futures. Comme pour nos écrans tactiles TouchLink Pro, les claviers de commande eBUS sont adaptées à tout processeur de contrôle de la gamme IPCP Pro Extron, ce qui permet de les utiliser comme seule interface utilisateur pour un système de faible dimension ; il est également possible de combiner plusieurs claviers de commande et écrans tactiles lorsque l’utilisation d'un système de contrôle plus élaboré est nécessaire.

Comme tous les systèmes de contrôle Extron, le sélecteur IN1608 IPCP est un produit très intuitif et simple à configurer grâce au logiciel Global Configurator^®. La version la plus récente de Global Configurator inclut des fonctionnalités puissantes et avancées, telles que la logique conditionnelle, les variables locales, et les macros. L'IN1608 IPCP est suffisamment polyvalent pour intégrer un grand nombre d'applications de systèmes de contrôle, allant de l'alimentation du système et de la commutation des sources, à des utilisations plus élaborées telles que la gestion de la visioconférence.

Global Configurator Professional apporte une extensibilité sans précédent grâce à la fonction Controller Groups, une fonction unique qui permet au sélecteur IN1608 IPCP d'être associé à des processeurs IP Link Pro supplémentaires afin de créer un système de contrôle étendu. C'est idéal pour contrôler des systèmes multiples, des salles, ou même des emplacements distants partout dans le monde. Les systèmes IN1608 IPCP peuvent être supervisés et gérés grâce au logiciel sur serveur GlobalViewer^® Enterprise, et ce, à travers une installation, un bâtiment, un campus, ou des bureaux dans le monde entier. GlobalViewer Enterprise offre des fonctions avancées de planification, de supervision et de service d'assistance au niveau de toute l'entreprise.

LinkLicense^® Extron est une solution simple et économique permettant aux utilisateurs d'intégrer des fonctionnalités plus performantes aux produits Extron. L'acquisition de la LinkLicense pour la mise à niveau d'interfaces utilisateur pour le IN1608 IPCP vous permet de vous servir d'un appareil mobile ou d'un ordinateur comme interface principale de contrôle pour votre système audiovisuel. Cette caractéristique vous offre plus d'options de contrôle audio/vidéo et favorise l'utilisation d'appareils mobiles personnels. La LinkLicense s'applique par système et non pas par utilisateur, et son utilisation n'entraîne pas de frais dissimulés.

De nombreuses options pour un fonctionnement local et distant

L'IN1608 dispose de boutons en face avant et de menus intuitifs à l'écran pour un accès rapide à ses fonctions. La configuration et le contrôle à distance sont possibles via USB, RS-232 et Ethernet. L'IN1608 peut être configuré avec le logiciel de configuration produit PCS d'Extron qui comprend une interface GUI, offrant une navigation facile. Cette application logicielle permet d'accélérer l'installation et la mise en service, le fonctionnement et la surveillance en temps réel, ainsi que la capacité à configurer plusieurs unités IN1608 DTP au cours de la même séance.

Caractéristiques

Intègre des sources HDMI, vidéo analogique et audio dans des systèmes de présentation — Le scaler IN1608 permet une commutation centralisée d'un grand nombre de sources audiovisuelles.

Entrées : Quatre entrées HDMI, deux entrées universelles 15 broches HD pour les signaux RVB, vidéo composante, S‑vidéo ou vidéo composite ; deux entrées paires torsadées DTP sur RJ‑45, six entrées audio stéréo symétrique/asymétrique sur vis captives ; deux entrées audio micro/ligne sur vis captives

Sorties : Trois sorties vidéo simultanées – deux sorties HDMI, une sortie DTP ou une sortie HDBaseT paires torsadées sur RJ‑45 ; une sortie audio stéréo variable sur vis captives ; une sortie audio stéréo variable configurable comme mono double sur vis captives ; sorties enceintes sur connecteur à vis captives 5 mm et 4 pôles – modèles IN1608 SA ou sur connecteur à vis captives 5 mm et 2 pôles – modèles IN1608 MA

Deux entrées DTP^®, quatre entrées HDMI et deux entrées vidéo analogique universelles — L'IN1608 permet la commutation entre les sources HDMI et vidéo analogique. Deux entrées analogiques universelles peuvent prendre en charge les formats vidéo analogique standards, dont RVB, vidéo HD composante, S-vidéo et vidéo composite.

Trois sorties vidéo simultanées — Une sortie DTP ou une sortie HDBaseT paires torsadées et deux sorties HDMI sont disponibles pour faire fonctionner trois écrans.

Les entrées et la sortie DTP intégrées prennent en charge la transmission de signaux vidéo, de contrôle, et audio analogique jusqu’à 100 mètres (330 pieds) via un câble CATx blindé — Deux entrées DTP et une sortie DTP prennent en charge la transmission de signaux numériques HDMI, DisplayPort, DVI, 3G‑SDI ou VGA, de contrôle, et audio analogique jusqu’à 100 mètres (330 pieds) via un câble CATx blindé, garantissant une grande fiabilité et une efficacité maximum sur un réseau de câbles facile à installer.

Disponible avec une sortie paire torsadée HDBaseT dédiée — Les modèles IN1608 HDBT disposent d'une sortie paire torsadée pouvant transmettre des signaux vidéo et audio embeddé, ainsi que des signaux RS‑232 bidirectionnel et IR, vers un appareil d'affichage équipé HDBaseT.

Le câble paires torsadées blindées XTP DTP 24 d'Extron est vivement recommandé pour une performance optimale

Compatible avec les câbles paires torsadées blindés CATx — L'IN1608 prend en charge une distance de transmission maximum pour toutes les résolutions compatibles lorsqu'il est utilisé avec des câbles paires torsadées blindés CATx. Des câbles paires torsadées blindés avec un conducteur central solide de 24 AWG ou plus sont recommandés pour une performance optimale.

Insertion IR et RS-232 bidirectionnel pour le contrôle d'appareils audiovisuels — Les signaux IR et RS-232 bidirectionnel peuvent être transmis avec les signaux vidéo via des connexions DTP, permettant de contrôler l'appareil distant sans l'ajout de câbles supplémentaires. L'extension du contrôle bidirectionnel élimine le besoin d'ajouter des câbles pour contrôler les appareils déportés.

Alimentation à distance de certains émetteurs et récepteurs DTP — Les modèles IN1608 standard et IN1608 IPCP peuvent alimenter certains émetteurs et récepteurs DTP via les connexions paires torsadées tandis que les modèles IN1608 HDBT sont en mesure d'alimenter certains émetteurs DTP. Ceci rend inutile l'utilisation de sources d'alimentation séparées pour les unités distantes.

Compatible avec tous les modèles de la gamme DTP et les produits équipés DTP — Les entrées et la sortie DTP intégrées des modèles IN1608 et IN1608 IPCP permettent de les combiner et de les adapter à des émetteurs et récepteurs de bureau et en plaque murale, ainsi que d'autres produits équipés DTP pour répondre aux exigences de l'application. Les entrées DTP des modèles IN1608 HDBT sont compatibles avec tous les émetteurs de la gamme DTP et les produits équipés DTP.

Disponible avec un processeur de contrôle IPCP Pro 350 intégré — Les modèles IN1608 IPCP incluent un processeur de contrôle IPCP Pro 350 intégré pour le contrôle complet du système AV.

Prise en charge des écrans tactiles TouchLink Pro^® et des claviers de commande eBUS^®
Prend en charge les protocoles de communications standards de l'industrie AV — Utilise les protocoles de communications standards de l'industrie, dont HTTP (risqué), HTTPS, SSH, SFTP, SMTP, NTP, Discovery Service, DHCP, DNS, ICMP, et IPv4.
Supporte la LinkLicense^® — La LinkLicense offre de nouvelles fonctions pratiques, qui augmentent la fonctionnalité du système et améliorent les capacités des produits Extron.
Deux ports série bidirectionnels RS-232 avec la vérification logicielle — Les ports série à vis captives peuvent contrôler deux appareil RS-232.
Un port série bidirectionnel RS-232/RS-422/RS-485 avec la vérification matérielle et logicielle — Port série à vis captives qui peut communiquer avec un appareil contrôlé en série via RS-232/RS-422/RS-485.
Deux ports IR/série pour un contrôle unidirectionnel des appareils externes
Quatre ports d'entrée/sortie numériques — Permet l'interfaçage avec d'autres systèmes dans la salle.
Quatre relais pour contrôler les fonctions de la salle — Ils permettent de contrôler l'éclairage, les paramètres de l'écran, et d'autres fonctions d'appareils.
Port eBUS pour la connexion des claviers de commande et des accessoires eBUS
Contrôle et supervision Ethernet — Gestion, contrôle et supervision des appareils audiovisuels à l'aide d'un réseau Ethernet standard.
Accepte les protocoles GTB (Gestion Technique de Bâtiment), tels que BACnet, KNX et DALI — Ces protocoles permettent une supervision centralisée et un contrôle des systèmes mécaniques et électriques, qui incluent la gestion du système de chauffage, ventilation et climatisation (CVC), de l’éclairage, de l’alimentation électrique, de la détection incendie et des systèmes de sécurité.
Switch réseau à trois ports intégré — Permet une connexion simple des écrans tactiles ou d'autres appareils contrôlés par le réseau.
Prend en charge 10/100/1000Base-T
Prise en charge des appareils contrôlables par Ethernet — Permet le contrôle de plusieurs appareils AV équipés Ethernet, tels que les écrans, les sélecteurs, et les sources.
Une synchronisation automatique de l'horloge permet à l'écran tactile d'afficher la date et l'heure correcte
Prend en charge la synchronisation du système de contrôle — La synchronisation permettra aux utilisateurs de conserver et de récupérer l'état de leurs points de connexion dans le cas d'une panne de réseau ou d'alimentation.
Indicateurs d'état de port sur la face avant
Protection avec mot de passe à plusieurs niveaux — Permet à la sécurité d'être basée sur les rôles des utilisateurs.
Entièrement personnalisable grâce au logiciel de système de contrôle d'Extron — GUI Designer peut être associé avec Global Configurator^® Plus ou Global Configurator Professional.
Création de groupements de contrôleurs — Permet à plusieurs processeurs de contrôle IP Link Pro d'être regroupés afin de fonctionner comme un seul processeur, lorsqu'ils sont configurés avec Global Configurator Professional.
Bibliothèque de drivers d'appareils améliorés et certifiés Extron — Les drivers d'appareils permettent aux produits Extron de contrôler de nombreux écrans et appareils sources, tels que des projecteurs, des écrans plats, et des lecteurs Blu-ray. Extron a créé des drivers d'appareils entièrement testés : Ethernet, série, et réseau.

Deux entrées micro/ligne avec alimentation fantôme 48 volts — Ces deux entrées audio peuvent être mixées indépendamment l'une de l'autre avec le programme audio, et embeddées sur la sortie HDMI. L'alimentation fantôme 48 volts permet d'utiliser des microphones électrostatiques.

Ducking micro — Réduit automatiquement le programme audio lorsqu'un signal microphone est détecté, sans qu'il y ait besoin d'un processeur de ducking audio distinct.

Commutation automatique entre les entrées — La commutation automatique permet une installation simple et sans intervention humaine dans un pupitre ou en dessous d'une table de conférence. Lorsque plusieurs entrées sont actives, la priorité de la commutation est configurable.

Embeddage audio HDMI — Les signaux audio analogiques d'entrée peuvent être embeddés sur le signal de sortie HDMI.

Désembeddage audio HDMI — L'audio PCM à deux canaux HDMI embeddé peut être extrait vers les sorties analogiques, ou bien les formats bitstream multi-canaux peuvent être transmis vers les sorties HDMI.

Formats de sortie sélectionnables de 640x480 à 1920x1200, 1080p/60 et 2K compris — Les débits de sortie disponibles incluent les signaux informatiques et vidéo jusqu'à 1920x1200, dont 1080p/60, et 2K.

Processeur de scaling avancé avec traitement de précision 30 bits et désentrelacement pour adaptation au mouvement pour des signaux allant jusqu'à 1080i — Le scaling des images et la conversion des formats vidéo sont précis à 30 bits afin d'optimiser la fidélité des couleurs et le détail de l'image. Le désentrelacement ultra-performant de tous les signaux entrelacés jusqu’à 1080i, offre une qualité d'image optimale.

Disponible avec un amplificateur mono ou stéréo de Classe D à basse consommation :
2 x 50 watts à 4 ohms; 2 x 25 watts à 8 ohms
1 x 100 watts à 70 volts. — Toutes les options d'amplificateur de puissance IN1608 sont équipés d'un amplificateur Extron de Classe D, extrêmement efficace, doté de la technologie brevetée CDRS - Class D Ripple Suppression d'Extron, qui offre un signal audio lisse et clair, et améliore la fidélité du signal contrairement aux amplificateurs de Classe D classiques. Le CDRS élimine les interférences qui surviennent lors de la commutation à haute fréquence des amplificateurs de Classe D, une source d'émission de RF qui peut interférer avec les équipements audiovisuels qui y sont sensibles tels que les microphones sans fil.

Limiteur d'écrêtage automatique — Détecte l'apparition d'écrêtage, réduisant automatiquement le gain afin d'éliminer l'écrêtage et de protéger ainsi les enceintes et les amplificateurs contre la distortion.

Conforme à la norme HDCP — Garantit l'affichage des contenus protégés et l'interopérabilité avec d'autres appareils conformes à la norme HDCP.

Autorisation HDCP sélectionnable par l'utilisateur — Permet aux entrées individuelles d’apparaître conformes ou non à la norme HDCP pour la source connectée. Il s'agit d’une fonctionnalité utile si la source encode automatiquement tous les contenus lorsqu'ils sont connectés à un appareil conforme HDCP. En cas de non-conformité à la norme HDCP, le matériel protégé n'est pas envoyé.

Prise en charge des signaux HDMI pour des débits de données jusqu'à 6,75 Gb/s, Deep Color, et formats audio HD sans perte

Vérification continue de la compatibilité HDCP par Key Minder^® pour assurer une commutation rapide et fiable — Key Minder authentifie et maintient le cryptage HDCP en continu entre l'entrée et la sortie pour garantir une commutation fiable et rapide dans les environnements audiovisuels professionnels tout en permettant la distribution simultanée d'un seul signal source vers un ou plusieurs écrans.

EDID Minder^® gère automatiquement la communication EDID entre les appareils connectés — EDID Minder garantit l'affichage correct de l'ensemble des sources et une transmission fiable du contenu vers l'écran.

La technologie SpeedSwitch^® offre une vitesse de commutation exceptionnelle pour les contenus cryptés HDCP

Contrôle pour la fonction mute des sorties — Permet de muter l'une ou la totalité des sorties à tout moment. Ceci permet, par exemple,de voir du contenu sur un écran local, avant qu'il n'apparaisse sur l'appareil d'affichage principal.

Contrôle du format d'image — Le format d'image de la sortie vidéo peut être contrôlé en sélectionnant un mode FILL, qui offre une sortie plein écran, ou un mode FOLLOW, qui préserve le format d'image d'origine du signal d'entrée.

Authentification HDCP et confirmation de la présence du signal — Offre une vérification en temps en réel de l'état HDCP pour chaque entrée et chaque sortie vidéo numérique. Les signaux et l'HDCP sont ainsi vérifiés simplement et rapidement via des LED situées en face avant, RS-232, USB, ou Ethernet, ce qui offre un précieux retour à l'utilisateur ou à un membre du bureau d'assistance.

Confirmation visuelle HDCP — Lorsqu'un contenu encrypté HDCP est transmis à un écran non conforme HDCP, un signal vert est envoyé à l'écran, offrant une confirmation visuelle immédiate de l'impossibilité d'afficher le contenu protégé sur cet écran.

Correction du format de l'interface HDMI vers DVI — Active ou désactive automatiquement l'audio embeddé et les infoframes, et sélectionne l'espace colorimétrique approprié pour pouvoir se connecter correctement à des écrans HDMI et DVI.

Commutation fluide — Des transitions fluides par cut et fondu au noir sont disponibles pour améliorer vos présentations en éliminant les possibles distractions au moment de la commutation.

Auto-Image™ — Lorsque cette fonction est activée, l'unité optimise automatiquement l'image en analysant et en réglant le signal d'entrée vidéo. Cela peut vous permettre de gagner du temps et d'éviter trop d'efforts en ce qui concerne la mise en place d'une source récemment connectée, en particulier dans les salles de présentation où les ordinateurs portables de différents présentateurs invités seront connectés avec des résolutions de sortie différentes.

Mémoire d'entrée automatique — Lorsque cette fonction est activée, l'unité enregistre automatiquement les paramètres de taille, de position et d'image en se basant sur le signal entrant. Lorsque le même signal est détecté une nouvelle fois, des paramètres d'images sont automatiquement rappelés depuis la mémoire.

Menus sur écran — Des menus sur écran intuitifs permettent une mise en place aisée du système via les boutons présents en face avant. Les paramètres clés, comme les formats et les résolutions vidéo, d'entrée et de sortie, sont regroupés de manière pratique sur l'écran initial de démarrage rapide (Quick Setup), tandis que des écrans supplémentaires permettent de contrôler entièrement les autres fonctions et paramètres de l'unité.

Mode veille en sortie — L'unité peut désactiver automatiquement la vidéo et la sortie synchronisée vers l'écran lorsqu'aucun signal d'entrée actif n'est détecté. Cela permet au projecteur ou à l'écran plat d'entrer automatiquement en veille pour économiser de l'énergie et améliorer la durée de vie des lampes ou des écrans.

Mode économie d'énergie — L'unité peut être mise dans un mode de veille basse consommation pour économiser de l'énergie lorsqu'elle n'est pas utilisée.

Contrôle du gel de l'image — Une vidéo peut être gelée via le contrôle série RS-232, USB ou le contrôle Ethernet.

Réglages de l'image pour la luminosité, le contraste, la couleur, la nuance, les détails, le positionnement horizontal et vertical et les dimensions

Réglages utilisateur — Les réglages de mémoire sont disponibles pour chaque entrée afin de stocker et de rappeler des paramètres d'image optimisés.

Détection d'ajustement automatique des images 3:2 et 2:2 — Techniques de traitement performantes du mode film qui aident à maximiser la qualité d’image des sources NTSC, PAL et 1080i qui proviennent d'un film.

Décodage vidéo à quadruple standard — Un filtre en peigne 3D, adaptatif et temporel permet le décodage avancé des standards NTSC 3.58, NTSC 4.43, PAL, et SECAM pour une intégration dans des installations partout dans le monde.

Mires de test vidéo internes et générateur de bruit rose pour l'étalonnage et l'installation — L'unité dispose de plusieurs mires de test vidéo et de bruit rose audio, pour faciliter une installation de système et un étalonnage appropriés des écrans.

Contrôle du volume de sortie — Offre un contrôle du volume pour les diverses sorties audio niveau de ligne et amplifiées.

Gain et atténuation de l'entrée audio — Le gain ou l'atténuation peuvent être réglés pour chaque entrée audio afin d'éliminer les différences visibles lors du passage d'une source à l'autre.

Commutation audio indépendante — Offre la possibilité de séparer un signal audio analogique de son signal vidéo correspondant et de le diriger vers les sorties audio afin d'utiliser les canaux audio analogiques en tant que sélecteur indépendant.

Transitions de commutation audio — Le niveau de sortie audio diminue puis ré-augmente automatiquement pour s'ajuster à la vidéo durant les transitions de commutation.

Retard audio intégré — La sortie audio est retardée automatiquement pour compenser la latence générée par le traitement vidéo.

Configuration audio avancée — L'IN1608 offre un contrôle complet du gain audio d'entrée et de sortie, de l'atténuation, du mixage, et des paramètres de ducking via une interface GUI facile à utiliser.

Mute de l'entrée audio — La fonction mute peut être utilisée sur les entrées audio stéréo analogique ou HDMI.

Verrouillage du panneau avant — Cette fonction permet de verrouiller toutes les fonctions du panneau avant sauf la sélection d'entrées ; toutes les fonctions restent toutefois disponibles via contrôle Ethernet, USB ou RS-232.

Contrôle et supervision via Ethernet — Permet le contrôle et la supervision proactive via un réseau local ou étendu ou via Internet. Une interface web intuitive est intégrée pour la configuration de l'unité.

Pages web intégrées — Permettent d'utiliser un navigateur standard pour un contrôle et un dépannage complet via une interface web intuitive.

Port de contrôle RS-232 — Permet l'utilisation de commandes série pour l'intégration dans un système de contrôle. Les produits Extron utilisent le protocole de commande SIS™, Simple Instruction Set, un ensemble de commandes basiques du code ASCII qui permet une programmation rapide et facile.

Port de configuration USB sur le panneau avant — Facilite la configuration sans devoir accéder au panneau arrière.

LED d'indication du signal et de la liaison RJ-45 pour les ports DTP ou HDBaseT — Permettent de valider la transmission des signaux et le fonctionnement à partir du récepteur pour permettre une identification rapide des problèmes de connectivité.

Certification JITC — Tests d’interopérabilité et de garantie de sécurité de l’information passés avec succès, en vue d’une utilisation dans des structures gouvernementales ou d’autres environnements sensibles.

Installation et mise en service simple avec le logiciel de configuration produit d'Extron PCS — Configure de manière pratique plusieurs produits à l'aide d'une seule application logicielle.

Boîtier métallique rackable — Les modèles IN1608 et 1608 HDBT disposent d'un boîtier métallique 1U d'un rack de largeur. Les modèles avec amplificateur ou processeur de contrôle intégrés sont logés dans un boîtier métallique 2U, d'un rack de largeur.

Attaches LockIt^® pour câble HDMI incluses

Source d'alimentation interne Everlast™ Extron — Offre une compatibilité universelle, avec une grande fiabilité prouvée et une faible consommation d'énergie pour des coûts de fonctionnement réduits.

Source d'alimentation Everlast Extron couverte par une garantie sept ans pièces et main d'œuvre

ÉMETTEURS COMPATIBLES
	DTP2 T 212	Sélecteur HDMI 4K/60 à deux entrées avec émetteur DTP2 intégré et sortie HDMI
	DTP DVI 4K 230 Tx	Émetteur DTP DVI
	DTP DVI 4K 330 Tx	Émetteur DTP DVI pour longues distances
	DTP HD DA 4K 230	Distributeurs amplificateurs DTP à quatre ou huit sorties
	DTP HD DA 4K 330	Distributeurs amplificateurs DTP longues distances à quatre ou huit sorties
	DTP HDMI 4K 230 Tx	Émetteur DTP HDMI
	DTP HDMI 4K 330 Tx	Émetteur DTP HDMI pour longues distances
	DTP T DP 4K 230	Émetteur DTP DisplayPort
	DTP T DP 4K 330	Émetteur DTP DisplayPort pour longues distances
	DTP T DSW 4K 233	Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio
	DTP T DSW 4K 333	Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances
	DTP T EU 232	Émetteur DTP à deux entrées avec embeddage audio pour boîtiers de dérivation européens
	DTP T EU 4K 231	Émetteur DTP pour boîtiers de dérivation Flex55 et EU
	DTP T EU 4K 331	Émetteur DTP pour boîtiers de dérivation Flex55 et EU pour longues distances
	DTP T HD2 4K 230	Émetteur DTP pour HDMI avec entrée avec sortie en sonde
	DTP T HD2 4K 330	Émetteur DTP longue distance pour HDMI avec entrée avec sortie en sonde
	DTP T HWP 4K 231 D	Émetteur DTP HDMI - Plaque murale au format Decorator
	DTP T HWP 4K 331 D	Émetteur DTP longue distance pour HDMI - Plaque murale au format Decorator
	DTP T MK 4K 231	Émetteur DTP pour boîtes de dérivation Flex55 et britanniques
	DTP T SW4 HD 4K	Sélecteur HDMI à quatre entrées avec émetteur DTP intégré
	DTP T USW 233	Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio
	DTP T USW 333	Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances
	DTP T UWP 4K 232 D	Émetteur DTP à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator
	DTP T UWP 4K 332 D	Émetteur DTP longue distance à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator

ÉMETTEURS COMPATIBLES

DTP2 T 212

Sélecteur HDMI 4K/60 à deux entrées avec émetteur DTP2 intégré et sortie HDMI

DTP DVI 4K 230 Tx

Émetteur DTP DVI

DTP DVI 4K 330 Tx

Émetteur DTP DVI pour longues distances

DTP HD DA 4K 230

Distributeurs amplificateurs DTP à quatre ou huit sorties

DTP HD DA 4K 330

Distributeurs amplificateurs DTP longues distances à quatre ou huit sorties

DTP HDMI 4K 230 Tx

Émetteur DTP HDMI

DTP HDMI 4K 330 Tx

Émetteur DTP HDMI pour longues distances

DTP T DP 4K 230

Émetteur DTP DisplayPort

DTP T DP 4K 330

Émetteur DTP DisplayPort pour longues distances

DTP T DSW 4K 233

Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio

DTP T DSW 4K 333

Sélecteur multi-formats à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances

DTP T EU 232

Émetteur DTP à deux entrées avec embeddage audio pour boîtiers de dérivation européens

DTP T EU 4K 231

Émetteur DTP pour boîtiers de dérivation Flex55 et EU

DTP T EU 4K 331

Émetteur DTP pour boîtiers de dérivation Flex55 et EU pour longues distances

DTP T HD2 4K 230

Émetteur DTP pour HDMI avec entrée avec sortie en sonde

DTP T HD2 4K 330

Émetteur DTP longue distance pour HDMI avec entrée avec sortie en sonde

DTP T HWP 4K 231 D

Émetteur DTP HDMI - Plaque murale au format Decorator

DTP T HWP 4K 331 D

Émetteur DTP longue distance pour HDMI - Plaque murale au format Decorator

DTP T MK 4K 231

Émetteur DTP pour boîtes de dérivation Flex55 et britanniques

DTP T SW4 HD 4K

Sélecteur HDMI à quatre entrées avec émetteur DTP intégré

DTP T USW 233

Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio

DTP T USW 333

Sélecteur à trois entrées avec émetteur DTP intégré et embeddage audio pour longues distances

DTP T UWP 4K 232 D

Émetteur DTP à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator

DTP T UWP 4K 332 D

Émetteur DTP longue distance à deux entrées pour HDMI et VGA avec embeddage audio - Plaque murale au format Decorator

RÉCEPTEURS COMPATIBLES
	DTP2 R 212	Récepteur/sélecteur DTP2 HDMI 4K/60 avec désembeddage audio
	DTP DVI 4K 330 Rx	Récepteur DTP DVI pour longues distances
	DTP HDMI 4K 230 Rx	Récepteur DTP HDMI
	DTP HDMI 4K 330 Rx	Récepteur DTP HDMI pour longue distance
	DTP R HWP 4K 231 D	Récepteur DTP HDMI - Plaque murale au format Decorator
	DTP R HWP 4K 331 D	Récepteur DTP HDMI pour longues distances - Plaque murale au format Decorator

RÉCEPTEURS COMPATIBLES

DTP2 R 212

Récepteur/sélecteur DTP2 HDMI 4K/60 avec désembeddage audio

DTP DVI 4K 330 Rx

Récepteur DTP DVI pour longues distances

DTP HDMI 4K 230 Rx

Récepteur DTP HDMI

DTP HDMI 4K 330 Rx

Récepteur DTP HDMI pour longue distance

DTP R HWP 4K 231 D

Récepteur DTP HDMI - Plaque murale au format Decorator

DTP R HWP 4K 331 D

Récepteur DTP HDMI pour longues distances - Plaque murale au format Decorator

CLAVIERS DE COMMANDE COMPATIBLES
	EBP 100	Clavier de commande eBUS à 6 boutons - 2 gangs US
	EBP 200	Clavier de commande eBUS à 10 boutons - 3 gangs US

CLAVIERS DE COMMANDE COMPATIBLES

EBP 100

Clavier de commande eBUS à 6 boutons - 2 gangs US

EBP 200

Clavier de commande eBUS à 10 boutons - 3 gangs US

ACCESSOIRES EN OPTION
	Gamme HDMI Ultra	Câbles HDMI Premium High Speed ultra-souples
	XTP DTP 24	Câbles paires torsadées blindés pour XTP Systems et DTP Systems
	Coupleur XTP DTP 24	Coupleur RJ‑45 blindé pour câbles paires torsadées blindées XTP DTP Extron
	Fiche XTP DTP 24	Kit fiche RJ-45 blindée pour câble paires torsadées blindé XTP DTP 24 d'Extron
	CTU 45	Outil de raccordement RJ‑45 universel avec matrice

ACCESSOIRES EN OPTION

Gamme HDMI Ultra

Câbles HDMI Premium High Speed ultra-souples

XTP DTP 24

Câbles paires torsadées blindés pour XTP Systems et DTP Systems

Coupleur XTP DTP 24

Coupleur RJ‑45 blindé pour câbles paires torsadées blindées XTP DTP Extron

Fiche XTP DTP 24

Kit fiche RJ-45 blindée pour câble paires torsadées blindé XTP DTP 24 d'Extron

CTU 45

Outil de raccordement RJ‑45 universel avec matrice

PRODUITS SIMILAIRES
	DSC 12G-HD A	Scaler 12G‑SDI vers HDMI avec audio stéréo
	DSC 3G-HD A	Scaler 3G-SDI vers HDMI avec embeddage audio
	DSC 401	Scalers HDMI vers HDMI 4K/60
	DSC HD-12G A	Scaler HDMI vers 12G‑SDI avec audio stéréo
	DSC HD-3G A	Scaler HDMI vers 3G-SDI avec embeddage audio
	DVS 605	Scaler compatible HDCP à cinq entrées avec commutation fluide
	Gamme DTP3 IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3
	Gamme IN1808	Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées
	IN1604	Scaler à quatre entrées conforme à la norme HDCP
	IN1606	Sélecteur de présentation à six entrées, conforme HDCP, avec scaler
	IN1608 xi	Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP
	IN1806	Sélecteur de présentation avec transitions fluides 4K/60 à six entrées
	IN2004	Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées
	RGB-HDMI 300 A	Scaler RVB et audio stéréo vers HDMI

PRODUITS SIMILAIRES

DSC 12G-HD A

Scaler 12G‑SDI vers HDMI avec audio stéréo

DSC 3G-HD A

Scaler 3G-SDI vers HDMI avec embeddage audio

DSC 401

Scalers HDMI vers HDMI 4K/60

DSC HD-12G A

Scaler HDMI vers 12G‑SDI avec audio stéréo

DSC HD-3G A

Scaler HDMI vers 3G-SDI avec embeddage audio

DVS 605

Scaler compatible HDCP à cinq entrées avec commutation fluide

Gamme DTP3 IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées et extension DTP3

Gamme IN1808

Sélecteurs de présentation avec transitions fluides 4K/60 à huit entrées

IN1604

Scaler à quatre entrées conforme à la norme HDCP

IN1606

Sélecteur de présentation à six entrées, conforme HDCP, avec scaler

IN1608 xi

Sélecteur de présentation à huit entrées, conforme HDCP, avec scaler et extension DTP

IN1806

Sélecteur de présentation avec transitions fluides 4K/60 à six entrées

IN2004

Sélecteur/scaler avec transitions fluides 4K/60 à quatre entrées

RGB-HDMI 300 A

Scaler RVB et audio stéréo vers HDMI

Caractéristiques techniques

IN1608 Series

Video input

Number/signal type

Local inputs (all models)

2 RGB, RGBcvS, component video (YUVi/YUVp/HDTV), S-video, composite
4 HDMI/DVI

Remote inputs

2 DTP 230 (60-1238-0x only)
2 DTP 330 (all other models)

Connectors

2 female 15-pin HD
4 female HDMI type A
2 female RJ-45 connectors

HDMI equalization

Automatic

HDMI input cable length

Up to 75' (22.9 m) for all supported input rates

Nominal level

1 Vp-p for Y of component video and S-video, and for composite
0.7 Vp-p for RGB and for R-Y and B-Y of component video
0.3 Vp-p for C of S-video

Minimum/maximum levels

Analog: 0.0 V to 1.0 Vp-p with no offset at unity gain

Impedance

75 ohms

Horizontal frequency

15 kHz to 100 kHz

Vertical frequency

24 Hz to 75 Hz

Resolution range

640x480 to 1600x1200 and 1920x1200* NTSC, PAL, SECAM, 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, and 2K
*reduced blanking

Return loss

>30 dB @ 5 MHz

DC offset (max. allowable)

1.5 V

Standards

NTSC 3.58, NTSC 4.43, PAL, SECAM, DVI 1.0, HDMI 1.3, HDCP 1.4

Video processing

Decoder

12 bit digital (3D-adaptive comb filter)

Analog sampling

12 bits per color; 13.5 MHz standard (video) 170 MHz standard (RGB)

Digital pixel data bit depth

8, 10, or 12 bits per channel; 165 MHz pixel clock (HDMI)

Colors

1 billion (10 bit processing)

Video output

Number/signal type

Local outputs (all models)

2 HDMI/DVI

Remote output

1 DTP 230 (60-1238-0x only)
1 DTP 330 (60-1238-1x, 60-1238-5x only)
1 HDBT (60-1238-7x only)

Connectors

2 female HDMI type A
1 female RJ-45 connector

HDMI peripheral device power

200 mA per output

Scaled resolution

640x480^6,8,9, 800x600^6,8,9, 852x480^6,8,9, 1024x768^6,8,9, 1024x852^6,8,9, 1024x1024^6,8,9, 1280x768^6,8,9, 1280x800^6,8,9, 1280x1024^6,8,9, 1360x765^6,8,9, 1360x768^6,8,9, 1365x768^6,8,9, 1365x1024^6,8,9, 1366x768^6,8,9, 1400x1050^6,8, 1440x900^6,8,9, 1600x900^6,8, 1600x1200^6,8, 1680x1050^6,8, 1920x1200^6,8
HDTV 480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2048x1080^{1,2,3,4,5,6,7,8}
¹ = at 23.98 Hz, ² = at 24 Hz, ³ = at 25 Hz,⁴ = at 29.97 Hz, ⁵ = at 30 Hz, ⁶ = at 50 Hz, ⁷ = at 59.94 Hz, ⁸ = at 60 Hz, ⁹ = at 75 Hz

Standards

DVI 1.0, HDMI 1.3, HDCP 1.4

Sync

Input type

RGBHV, RGBS, RGsB, RGBcvS, bi-level or tri-level component video

Input standards

NTSC 3.58, NTSC 4.43, PAL, SECAM

Input level

2.75 V to 5.0 Vp-p for RGBHV or RGBS
0.6 Vp-p for component video with tri-level sync
0.3 Vp-p for component video with bi-level sync or RGsB

Input impedance

Horizontal: 510 ohms
Vertical: 510 ohms

Max. input voltage

5.0 Vp-p

Shielded twisted pair interconnection

Connectors

3 female RJ-45

Termination standard

TIA/EIA-T568B

Signal transmission distance

DTP 330

Up to 330' (100 m) using shielded twisted pair cable or XTP DTP 24 STP cable

HDBaseT

Up to 330' (100 m) using shielded twisted pair cable or XTP DTP 24 STP cable

DTP 230

Up to 230' (70 m) using shielded twisted pair cable or XTP DTP 24 STP cable

Cable requirements

Solid conductor, 24 AWG or better

Cable recommendations

400 MHz bandwidth, STP (shielded twisted pair)

NOTE	Extron XTP DTP 24 shielded twisted pair cable is strongly recommended for optimal performance.

NOTE	Output signals: DTP: HDMI with embedded audio, analog audio, RS-232 and IR, and remote power HDBaseT: HDMI with embedded audio, RS-232 and IR

Audio

Gain

Unbalanced output: -6 dB; balanced output: 0 dB

Frequency response

20 Hz to 20k Hz, ±0.5 dB

THD + Noise

<0.1%, 20 Hz to 20k Hz at nominal level

S/N

>90 dB at maximum balanced output (unweighted)

Crosstalk

≤-80 dB @ 1 kHz, fully loaded

Stereo channel separation

>80 dB @ 1 kHz

Bass

+12 dB to -24 dB @ 100 Hz

Treble

+12 dB to -24 dB @ 8 kHz

Supported formats

Analog de-embedding

LPCM up to 2.0/24-bit/96 kHz

HDMI pass-through

LPCM up to 7.1/24-bit/192 kHz, Dolby Atmos, Dolby TrueHD, and Dolby legacy formats; DTS:X, DTS-HD Master Audio, DTS 96/24, and DTS legacy formats

Audio input

Number/signal type

8 stereo line level balanced or unbalanced
2 mono mic/line level balanced or unbalanced (with available phantom power)
4 stereo, de-embedded from HDMI (PCM only)
2 DTP (de-embedded from HDMI [PCM only], or remote balanced/unbalanced, analog)

Connectors

(6) 3.5 mm captive screw connectors, 5 pole for line
(2) 3.5 mm captive screw connectors, 3 pole for mic/line
4 female HDMI type A
2 female RJ-45 connectors

Impedance

>10k ohms unbalanced, >20k ohms balanced

Nominal level

Line inputs: +4 dBu, -10 dBV, adjustable
Mic/line inputs: -60 dBV, +4 dBu, -10 dBV, adjustable

Maximum level

+21 dBu at rated THD+N when input gain is set to 0 dB

CMRR

>80 dB @ 1 kHz

Input gain adjustment

Line inputs: -18 dB to +24 dB, 1 dB steps, adjustable per input
Mic/line inputs: -18 dB to +60 dB, 1 dB steps, adjustable per input
LPCM-2Ch: -18 dB to +24 dB, 0.1 dB steps, adjustable per input

NOTE	Unbalanced analog inputs applied at a DTP Tx input have +12 dB of gain applied to bring the signal to a nominal level for balanced operation.

DC phantom power

+48 VDC ±10% (can be switched on or off per mic/line input)

Audio output

Number/signal type

Local outputs (all models)

1 balanced or unbalanced stereo (variable)
1 balanced or unbalanced stereo; can be configured as stereo or two independently mixed mono channels
2 HDMI embedded

Remote output

1 DTP (embedded digital, and remote balanced/unbalanced analog) (60-1238-0x, 60-1238-1x, 60-1238-5x only)
1 HDBT (embedded digital) (60-1238-7x only)

Connectors

(2) 3.5 mm captive screw connectors, 5 pole
2 female HDMI type A
1 RJ-45 connector

Impedance

50 ohms unbalanced, 100 ohms balanced

Gain error

±0.5 dB channel to channel

Maximum level (Hi-Z)

>+20 dBu, balanced; >+14 dBu, unbalanced

Output volume range

0 to -100 dB in 1 dB steps

NOTE	System gain for the analog DTP Rx output is rated at -12 dB (unbalanced) and -6 dB (balanced).

Audio output — power amplifier (MA and SA models only)

Number/signal type

Stereo models

1 stereo (default) or 2 mono (2 channels total)

Mono models

1 mono, 70 V line

Connectors

NOTE	This connector accepts wires of 22 AWG to 12 AWG.

Stereo models

(1) 5 mm screw lock captive screw connector, 4 pole

Mono models

(1) 5 mm screw lock captive screw connector, 2 pole

Load impedance

Stereo models

4 ohms minimum

Mono models

50 ohms minimum

High pass filter — MA models only

100 Hz, 12 dB/octave roll off

Frequency response

Stereo models

20 Hz to 20 kHz, -3 dB to +1 dB @ 1 W

Mono models

100 Hz to 20 kHz, -3 dB to +1 dB @ 1 W

THD + Noise

<0.1% @ 1 kHz, 3 dB below clipping

S/N

>90 dB, 20 Hz to 20 kHz, unweighted

Amplifier type

Class D

Output power

Stereo models

25 watts per channel, 8 ohms, 1 kHz, 0.1% THD
50 watts per channel, 4 ohms, 1 kHz, 0.1% THD

Mono models

100 watts (rms) @ 70 V, 1 kHz, 0.1% THD

Protection

Clip limiting, thermal, short circuit, DC output

Communications — scaling presentation switcher

Serial control port

1 bidirectional RS-232, 3.5 mm captive screw connector, 3 pole (rear panel)

Baud rate and protocol

9600, 8 data bits, 1 stop bit, no parity (default)

Serial control pin configuration

1 = Tx, 2 = Rx, 3 = Gnd

USB control port

1 front panel female mini USB B

USB standards

USB 2.0, high speed

All models except IPCP models

Ethernet control port

1 female RJ-45 connector

Ethernet data rate

10/100Base-T, half/full duplex with autodetect

Ethernet protocol

ARP, DHCP, DNS, HTTP (redirect), HTTPS, IEEE 802.1X, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, Telnet, UDP/IP

Ethernet default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.254
Subnet mask = 255.255.0.0
Gateway = 0.0.0.0
DHCP = off

Program control

Extron control/configuration program for Windows^®
Extron Simple Instruction Set (SIS^™)
Microsoft^® Internet Explorer^®

Communications — external device (pass-through, unidirectional or bidirectional) (RS-232/IR over DTP or RS-232/IR over HDBT)

NOTE

Protocol is mirrored between the connected twisted pair endpoints and the "Over DTP" or "Over HDBT" ports on the IN1608. Signals from a control device pass into each IN1608 "Over DTP" or "Over HDBT" port, are embedded with the twisted pair signal, and sent to individual twisted pair Tx or Rx endpoints for control of remote sink or source devices.
The "Over DTP" or "Over HDBT" ports are simply pass-through connections to twisted pair endpoints. There is no RS-232 or IR insertion from any IN1608 control port to the “Over DTP” or "Over HDBT" ports.

Serial control pass-through ports

IN1608 input/DTP Tx

RS-232 via (2) 3.5 mm, 5 pole captive screw connectors (shared with IR ports)

IN1608 output/TP Rx

RS-232 via (1) 3.5 mm, 5 pole captive screw connector (shared with IR port)

Baud rates

Up to 115200 baud

Protocol

6 - 8 data bits
1 or 2 stop bits
no parity (default)
even or odd parity
flow control = XON, XOFF, none

Serial control pin configuration

1 = Tx, 2 = Rx, 3 = Gnd

IR pass-through control ports

TTL level (0 to 5 V) modulated infrared control from 30 kHz up to 60 kHz

IN1608 input/DTP Tx

(2) 3.5 mm captive screw connectors, 5 pole (shared with RS-232 ports)

IN1608 output/TP Rx

(1) 3.5 mm captive screw connector, 5 pole (shared with RS-232 port)

IR control pin configuration

3 = Gnd, 4 = IR Tx, 5 = IR Rx

Communications — IPCP Pro 350 control processor — IPCP models only

Memory

SDRAM

IPCP models

512 MB

IPCP Q models

4.5 GB

Flash

IPCP models

4.5 GB

IPCP Q models

8 GB

Software and control options

Software

Extron Global Configurator Plus and Professional for Windows^®

Control options

GlobalViewer^®, TouchLink^® for Web, TouchLink for iPad^®, or TouchLink Pro touchpanels

Ethernet control

Network interface controllers (NICs)

Network switch

1 unmanaged 3 port switch

Connectors

3 female RJ-45 connectors

Data rate

10/100/1000Base-T, half/full duplex with autodetect

Protocols

DHCP, DNS, HTTP, HTTPS, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1

Serial control

Quantity/type

1 bidirectional RS-232, RS-422, RS-485 (port 1)
2 bidirectional RS-232 (ports 2 and 3)

Connectors

(1) 3.5 mm captive screw connector, 5 pole
(2) 3.5 mm captive screw connectors, 3 pole

Baud rate and protocol

300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, odd, mark, or space parity

NOTE	The 5-pole ports support both hardware and software flow control. The 3-pole ports support software flow control. The default for both types of ports is no flow control.

Pin configurations, serial, 5-pole captive screw

RS-232 (default)

Pin 1 = Tx, 2 = Rx, 3 = Gnd, 4 = RTS, 5 = CTS

RS-422

Pin 1 = Tx-, 2 = Rx-, 3 = Gnd, 4 = Tx+, 5 = Rx+

RS-485

Pins 1 and 2 (tied together) = data-, 3 = Gnd, 4 and 5 (tied together) = data+

Pin configurations, serial, 3-pole captive screw

Pin 1 = Tx, 2 = Rx, 3 = Gnd

Digital I/O control

Quantity/type

4 digital input/output (configurable)

Connectors

(1) 3.5 mm captive screw connector, 5 pole

Digital inputs

Input voltage range

0 to 24 VDC, clamped at +30 VDC

Input impedance

29k ohms

Programmable pullup

1k ohms to +5 VDC

Threshold low to high

>2.8 VDC

Threshold high to low

<2.0 VDC

Digital outputs

250 mA sink from 24 VDC max.

Pin configurations

1, 2, 3, 4 = digital I/Os 1, 2, 3, 4; 5 = Gnd

IR/serial control

Quantity/type

2 programmable: unidirectional RS-232 (±5 V), or TTL level (0 to 5 V) infrared (carrier and non-carrier) up to 300 kHz

Connector

(1) 3.5 mm captive screw connector, 5-pole

Baud rate and protocol (RS-232)

300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, odd, mark, or space parity

Pin configurations

For each port, pin 1 = signal, 2 = Gnd

IR output carrier frequency

30 kHz to 300 kHz

Relay control

Quantity/type

4 normally open relays

Relay control connectors

(1) 3.5 mm captive screw connector, 6 pole

Relay control contact rating

24 VDC, 1 A

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

Full load (amp output at 1/8 power)

IN1608, IN1608 HDBT

44 watts

All amplifier models except IPCP models

67 watts

All IPCP models

77 watts

Power save mode

IN1608, IN1608 HDBT

<36 watts

All amplifier models except IPCP models

<43 watts

All IPCP models

<55 watts

Remote power capability

All HDBT models

Supports up to two endpoints (two DTP Tx)

All other models

Supports up to three endpoints (two DTP Tx, one DTP Rx)

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Fans, air flows right to left (as viewed from front panel)

Thermal dissipation

Full load (amp output at 1/8 power)

IN1608, IN1608 HDBT

108 BTU/hr

All amplifier models except IPCP models

147 BTU/hr

All IPCP models

161 BTU/hr

Power save mode

IN1608, IN1608 HDBT

<86 BTU/hr

All amplifier models except IPCP models

<111 BTU/hr

All IPCP models

<129 BTU/hr

Mounting

Rack mount

Yes, with included, pre-installed brackets

Enclosure type

Metal

Enclosure dimensions

IN1608, IN1608 HDBT

1.72" H x 17.5" W x 9.5" D (1U high, full rack wide)
(44 mm H x 444 mm W x 241 mm D)
(Depth excludes connectors and knobs. Width excludes rack ears.)

All other models

3.47" H x 17.5" W x 9.5" D (2U high, full rack wide)
(88 mm H x 444 mm W x 241 mm D)
(Depth excludes connectors and knobs. Width excludes rack ears.)

Product weight

IN1608, IN1608 HDBT

5.0 lbs (2.3 kg)

All amplifier models except IPCP models

7.4 lbs (3.4 kg)

All IPCP models

7.9 lbs (3.6 kg)

Regulatory compliance

CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI, RoHS, WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(5540-D16)

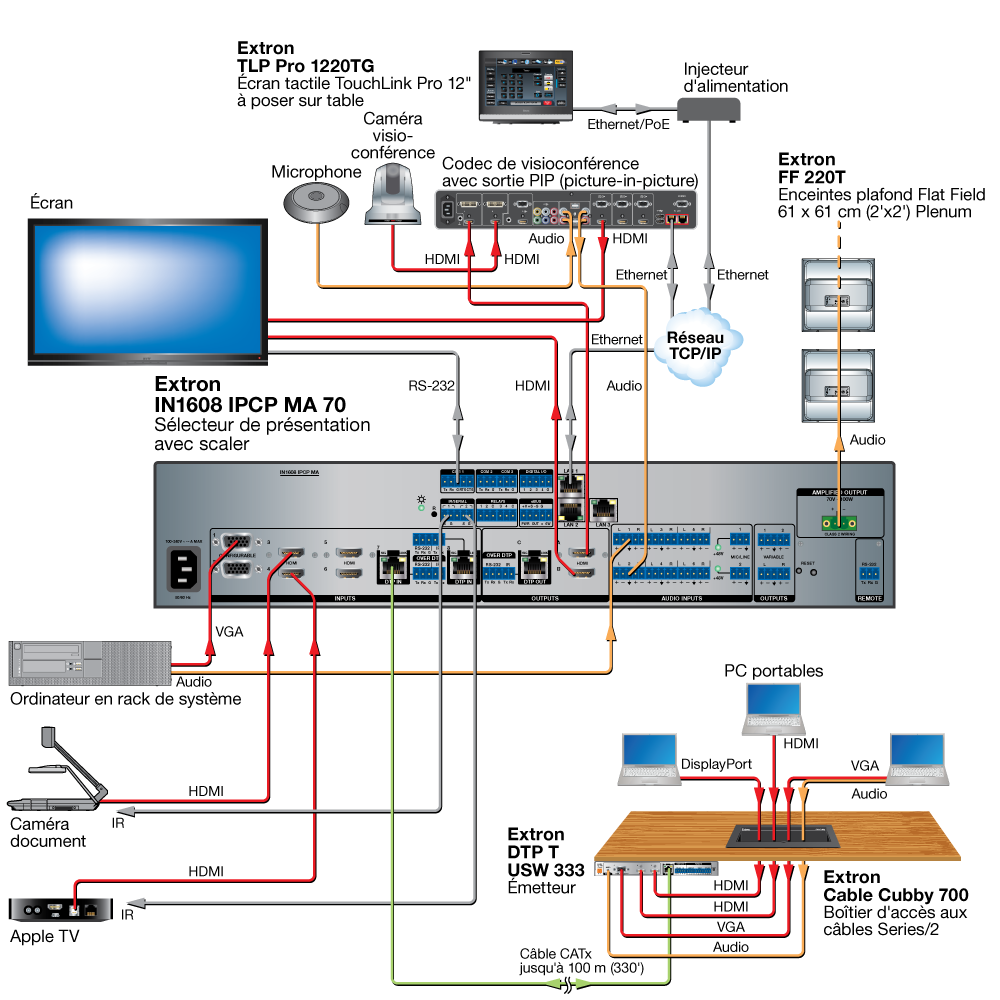

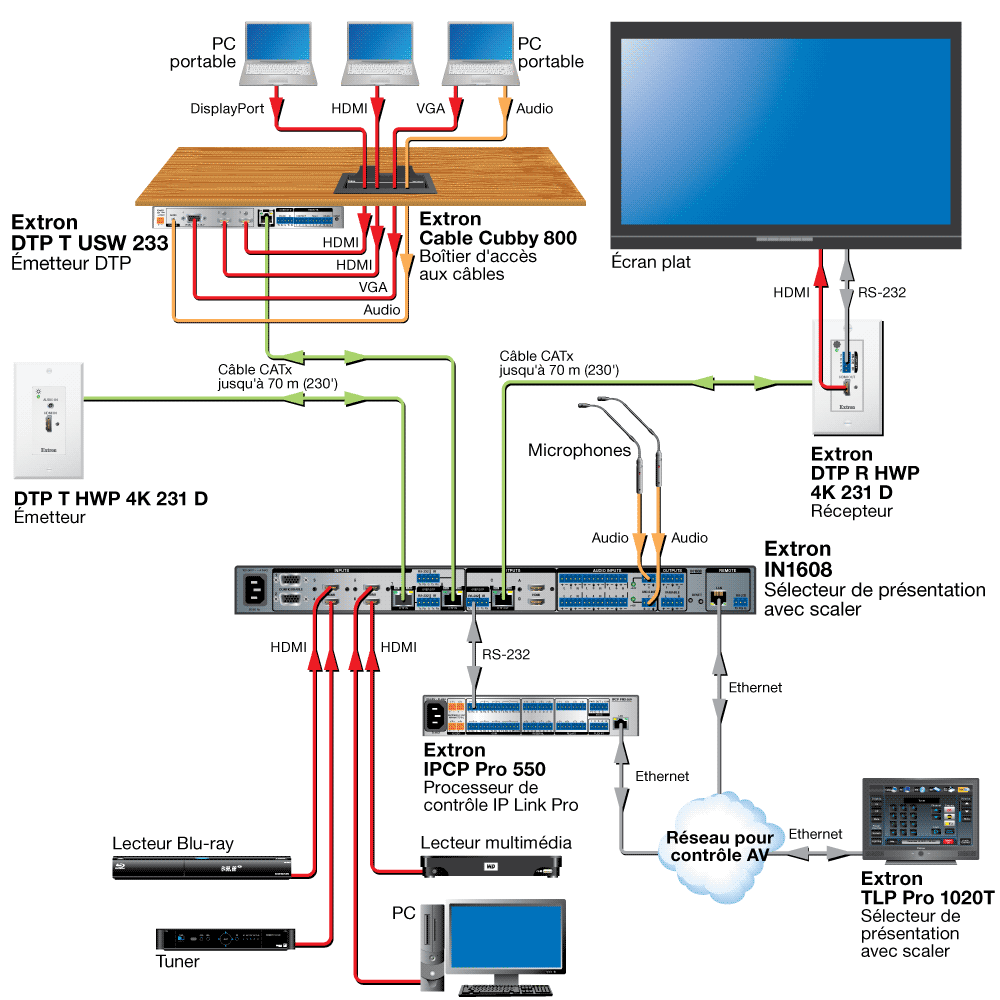

Schéma

Schéma des panneaux
