Le Cal FIRE forme des pompiers d'élite à l'aide des systèmes DTP et d'annotation Extron

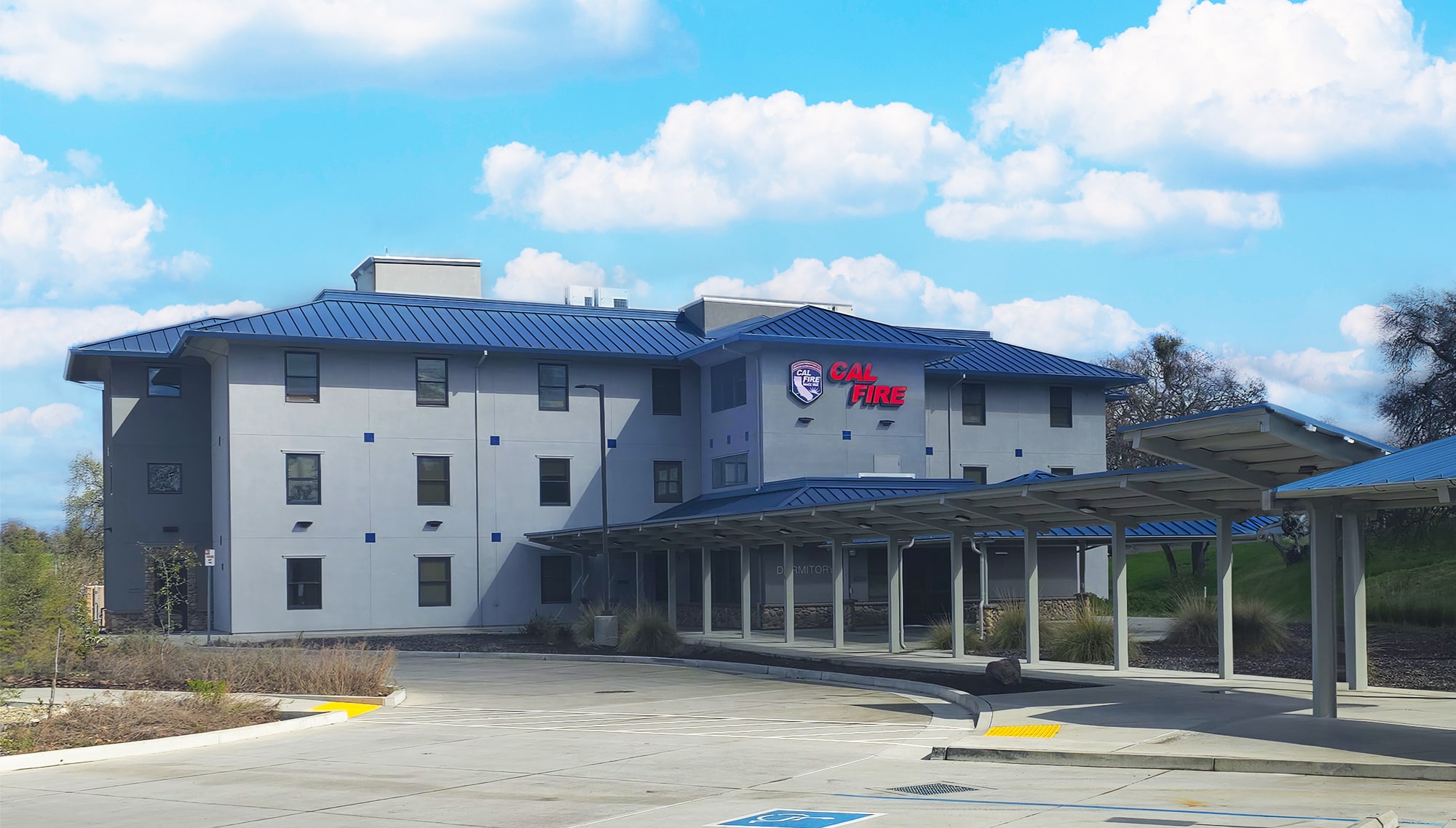

Le California Department of Forestry and Fire Protection (Cal FIRE) gère quatre centres de formation de pointe dans l'État. Ils sont occupés à l'année pour des formations dans la protection et la prévention incendie. Le premier et plus grand des centres de formation du Cal FIRE (CFTC) se trouve sur leur campus de 170 hectares, à proximité de la ville d'Ione en Californie du Nord. Il fournit une formation avancée aux pompiers et autres personnels dans la prévention des incendies, les interventions d'urgence, et l'application de la loi en cas d'incendie. Les pompiers sont formés à l'aide des techniques, des outils, et des équipements les plus récents, dont la technologie audiovisuelle.

Le campus de formation comprend des espaces d'apprentissage principaux et auxiliaires, qui offrent une formation approfondie sur les équipements professionnels, ainsi que des environnements opérationnels réalistes pour suivre les stages de préparation. La formation de pompier comporte des simulations avec des technologies et des accessoires de pointe dans des structures qui incluent des bâtiments en flammes et des scènes d'incendie réalistes. Outre les incendies (quelle que soit leur dimension), le programme comprend une formation de première intervention pour de nombreux cas d'urgence, notamment les incidents dans les espaces communautaires et commerciaux, les accidents de la route, les glissements de terrain, les chutes de pierres, et d'autres faits d'origine humaine ou liés aux conditions climatiques. Les stagiaires connaissent déjà le Cal FIRE et sont le plus souvent des ingénieurs.

L'enseignement comprend les différents aspects de la lutte contre les incendies, depuis l'étude avancée des types d'incendie et des bacs à sable avec un feu réel jusqu'aux équations chimiques et aux calculs hydrauliques et liés aux pompes. Les stagiaires appliquent sur les lieux des incendies ce qu'ils apprennent en classe pour acquérir une expérience pratique avant d'obtenir leur diplôme et de retourner dans leurs casernes.

L'Annotator Extron simplifie le fonctionnement du système, ce qui permet aux utilisateurs de se concentrer sur la créativité plutôt que sur la complexité.

ENJEUX

Créé en 1967, le centre de formation a été rénové pour la dernière fois au milieu des années 1990. Ce projet a modernisé les intérieurs et ajouté un conduit pour la technologie intégrée de base. Bien que peu avancé, le système audiovisuel existant faisait face à des problèmes de performances et à des inquiétudes persistantes concernant sa fiabilité.

La rénovation actuelle a vu des intérieurs remis à neuf et une révision des systèmes audiovisuels, avec une technologie considérablement améliorée et des capacités étendues. Le CFTC dispose de cinq grandes salles de classe, de divers espaces de réunion, et de deux auditoriums. Chaque salle devait inclure un système de présentation audiovisuel indépendant avec une commutation audiovisuelle haute performance, une qualité d'image optimale, une intégrité fiable des signaux sur de longues distances, et un contrôle intuitif du système. La solution devait allier flexibilité et fiabilité. Le projet prévoyait l'utilisation du conduit existant, bien que l'espace dédié au passage des câbles soit limité. De plus, certaines salles nécessiteraient une pénétration dans le mur.

Les instructeurs avaient plusieurs requêtes concernant les nouveaux systèmes audiovisuels. L'une des plus importantes était la possibilité d'annotation sur des vidéos. Ils souhaitaient aussi disposer d'une meilleure visibilité, notamment pour afficher un bac à sable sous différents angles lors des démonstrations d'incendies réels.

Le projet contenait des exigences strictes en matière de disponibilité des produits et d'installation du système. Il devait être achevé dans l'année et l'intégration se dérouler parallèlement aux sessions de formation, sans interférer avec le planning.

Le Cal FIRE a fait appel à AV Structural de Concord (Californie), qui a mis en place une solution Extron composée de systèmes DTP^® avec des fonctionnalités d'annotation en temps réel et de contrôle du système audiovisuel.

SOLUTION DE CONCEPTION

Des modifications structurelles ont été apportées pour faciliter l'installation de systèmes de projection Panasonic au plafond, d'écrans muraux professionnels Samsung, et de sources supplémentaires, ainsi que de systèmes audiovisuels améliorés. Une infrastructure de câbles paires torsadées blindées a été installée pour permettre la distribution audiovisuelle et du contrôle dans tout l'espace.

Un système DTP Extron offre une distribution flexible des signaux dans chaque salle de classe, auditorium, et espace de réunion. Les autres produits Extron présents dans l'espace incluent un processeur d'annotation 4K/60, une passerelle sans fil ShareLink^® Pro, et un écran tactile TouchLink^® Pro 10".

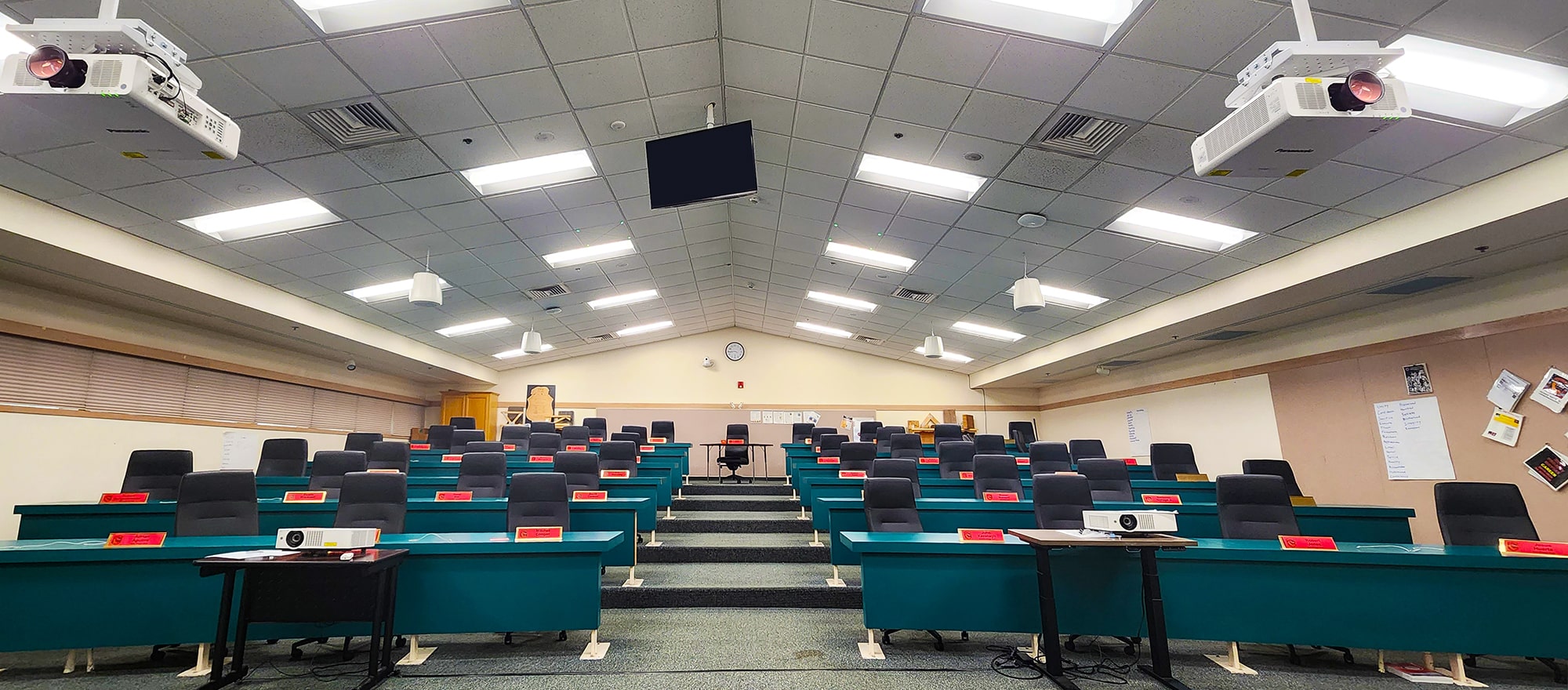

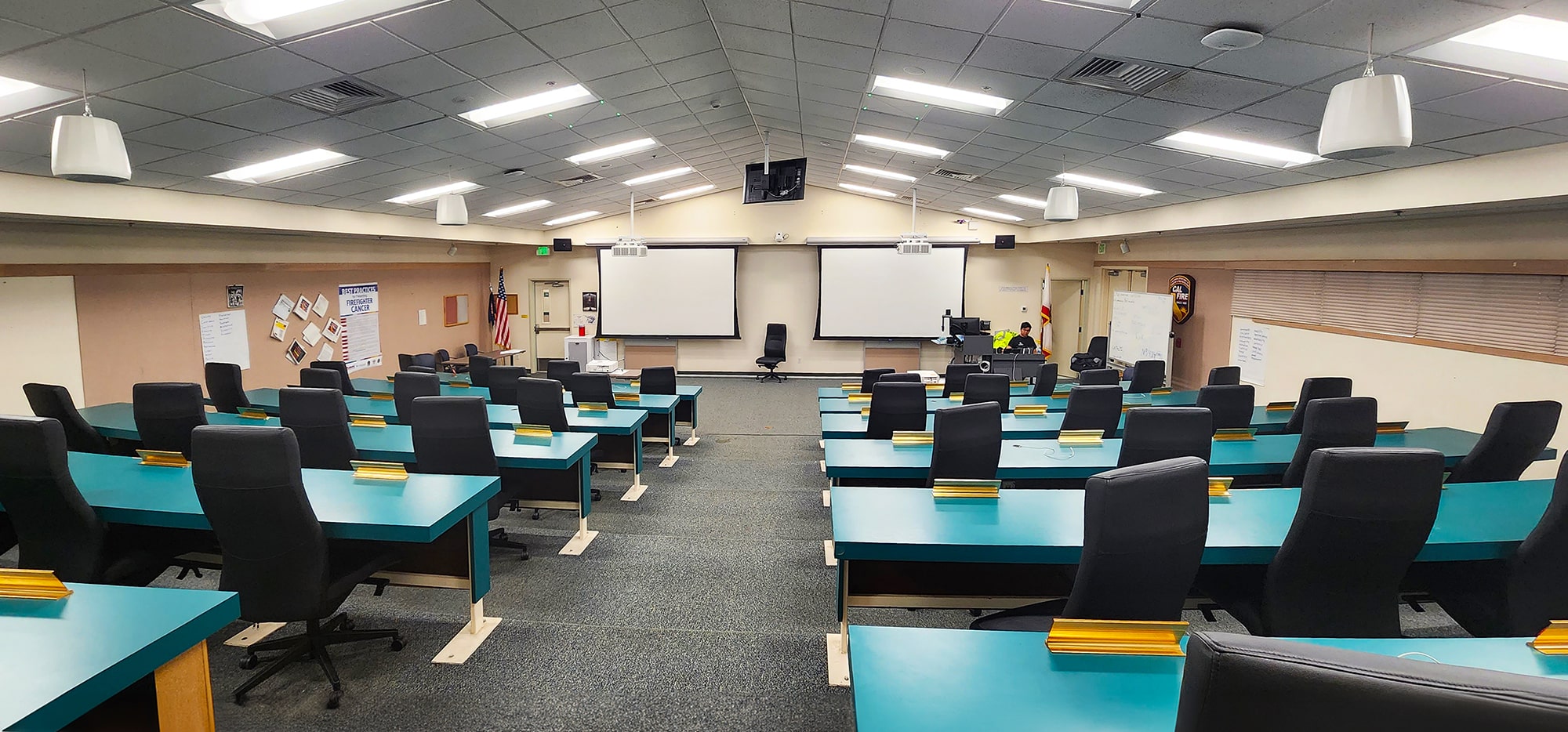

Quatre des cinq salles de classe sont dédiées à la formation des pompiers tandis que la cinquième accueille des activités relatives à l'application de la loi telles que l'inspection du Code de la construction et de l'habitation et les enquêtes sur les incendies criminels. Les deux auditoriums sont divisibles, séparés par une cloison amovible. Lorsque la cloison est enlevée, les espaces combinés créent une large salle pour des événements et des cérémonies. Un système DTP supporte chaque auditorium et fonctionne comme un seul système pour répondre aux besoins de la grande salle. Les détecteurs de séparation Extron automatisent la configuration du système audiovisuel selon la position de la cloison mobile.

Étant donné que cette installation sensible ne pouvait pas être mise hors service, AV Structural a travaillé à des heures irrégulières et sans plan d'ensemble dans les différents espaces de formation afin de garantir le moins de perturbations ou de temps d'arrêt possible dans une salle donnée.

Les DTP permettent au Cal FIRE d'apprendre à « apprivoiser la bête »

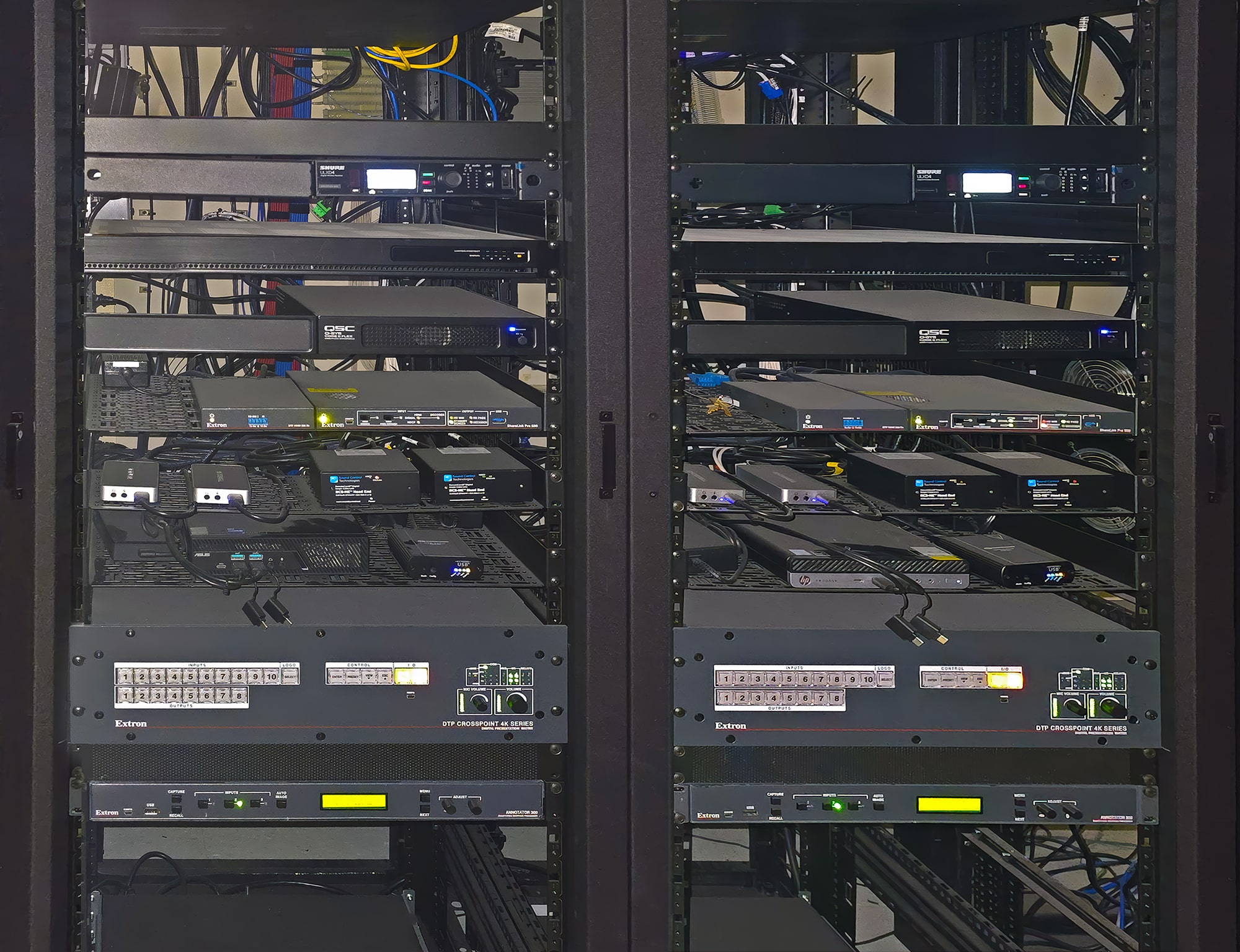

Une grille de commutation 8x6 avec scaler 4K et commutation propre DTP CrossPoint^® Extron est le composant central de chaque système audiovisuel. Elle a été déployée pour gérer la distribution du contenu audiovisuel, avec la technologie Vector^™ 4K Extron qui scale la vidéo pour s'adapter à la résolution native de chaque écran. Les huit entrées de la grille de commutation supportent une variété de sources, des ordinateurs aux appareils câblés et sans fil. L'intégrateur audiovisuel a sélectionné un modèle DTP CrossPoint qui comprend également un amplificateur audio 100 W 70 V, un processeur de contrôle intégré, et un réseau LAN audiovisuel. L'association de ces fonctionnalités et capacités dans un seul produit a simplifié la conception, réduit le coût du projet, et préservé un espace de rack nécessaire dans la salle d'équipement centrale.

Les émetteurs et récepteurs DTP étendent des signaux HDMI jusqu'à des résolutions 4K entre les terminaux et la grille de commutation de la salle. La passerelle sans fil ShareLink Pro et au moins un émetteur DTP sont installés dans le pupitre ou la baie audiovisuelle de l'instructeur, et des émetteurs supplémentaires sont installés dans la salle. Le concepteur du système a choisi divers modèles d'émetteurs, en se basant sur leurs fonctionnalités et leurs formats. Un sélecteur Extron à quatre entrées avec extension DTP intégrée permet une transmission fiable des signaux à partir des sources connectées. Un émetteur compact placé au mur supporte l'HDMI, le contrôle, et l'audio analogique, tout en offrant une sélection d'entrée automatique et une installation discrète dans des espaces restreints.

Un récepteur DTP est installé avec chaque écran. Il accepte des signaux DTP, les convertit en HDMI, et supporte le contrôle des appareils tout en conservant l'intégrité des signaux. L'unité DTP CrossPoint fournit des signaux aux récepteurs, ainsi qu'aux émetteurs muraux DTP, via l'infrastructure de câbles paires torsadées, simplifiant ainsi l'intégration.

Pour un contrôle facile du système, l'écran tactile TouchLink^® Pro 10" Extron situé sur le pupitre est associé au processeur de contrôle intégré à la grille de commutation DTP. Depuis l'écran tactile, l'instructeur contrôle de façon optimale la sélection des sources, les écrans, et l'audio, et active le menu d'annotation à l'écran.

Des leçons apprises grâce à l'Annotator Extron

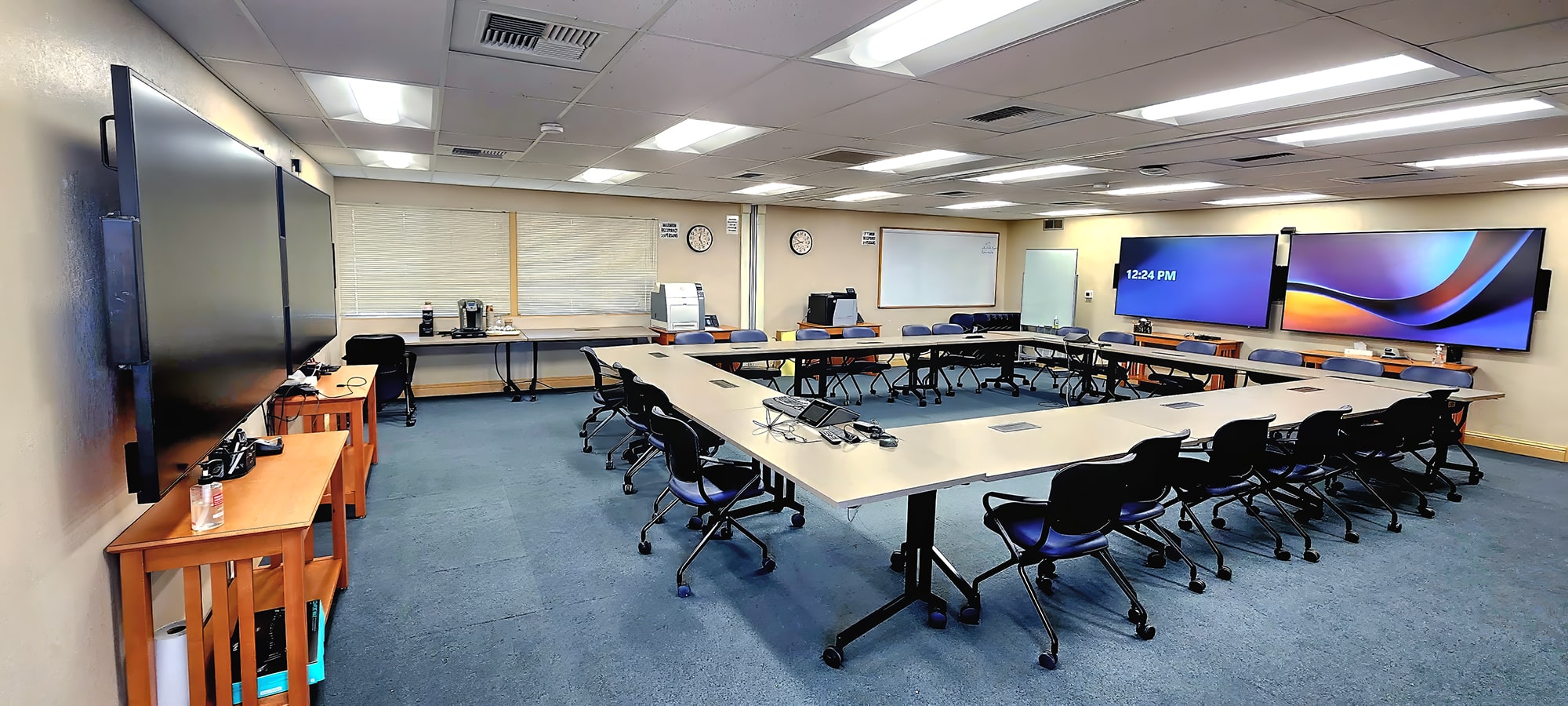

Les instructeurs du Cal FIRE utilisent l'Annotator 401 Extron pour ajouter des notes et mettre en évidence des éléments en temps réel. De cette façon, ils peuvent approfondir des sujets complexes tels que les équations chimiques, les calculs de la pression des pompes, et l'analyse des incendies criminels. À l'aide d'une combinaison de sélections tactiles et sur clavier et souris à partir du menu intuitif à l'écran, l'instructeur applique des annotations rapides et faciles sur la vidéo en temps réel ou les diapositives de présentation. Le menu peut être configuré pour apparaître sur n'importe quel écran.

Les instructeurs ont la possibilité de supprimer ou de capturer et d'enregistrer les annotations dans la mémoire interne du processeur, sur le réseau du campus du Cal FIRE, ou sur une clé USB branchée sur le port situé sur le panneau arrière de l'unité. La plupart des instructeurs préfèrent enregistrer les annotations sur leur clé USB.

L'équipe d'intégration a personnalisé l'interface graphique pour l'annotation afin de lui donner un aspect commun, facilitant ainsi une transition simple entre les environnements d'apprentissage.

Les systèmes de contrôle Extron, avec les drivers et les kits d'outils certifiés fournis, m'ont aidé à réaliser rapidement et impeccablement les tâches de programmation.

RÉSULTATS

Le Cal FIRE a créé son propre centre de services pour la formation des premiers intervenants et autres professionnels de la lutte contre les incendies. La mise en place réussie des systèmes audiovisuels Extron avec les capacités d'annotation a considérablement amélioré les environnements d'apprentissage du CFTC. Les instructeurs et les stagiaires se disent rassurés de la facilité d'utilisation et la fiabilité des nouveaux systèmes DTP. L'uniformité des interfaces de contrôle dans les différentes salles garantit par ailleurs une expérience utilisateur homogène. Les instructeurs peuvent désormais se concentrer sur l'enseignement plutôt que de se soucier de la technologie.

Le CFTC rénové, doté de systèmes DTP ainsi que de capacités d'annotation et de contrôle Extron, aide la Californie à gonfler ses rangs de pompiers et à développer les compétences qui sauvent des vies.

LIENS VIDÉO SUR LE CENTRE DE FORMATION CAL FIRE

https://www.fire.ca.gov/what-we-do/fire-protection/training-center

Nous étions très heureux d'avoir remporté le projet de modernisation audiovisuelle du campus du centre de formation du Cal FIRE à Ione. Le cahier des charges ayant été élaboré par un cabinet‑conseil audiovisuel de la région, nous n'avons pu apporter que des modifications majeures à la conception. Comme le fabricant spécifié rencontrait des problèmes de disponibilité des produits, nous avons pu recommander notre société audiovisuelle de référence, Extron. Dès que nous avons obtenu le feu vert pour fournir une nouvelle conception prête à l'emploi qui remplacerait théoriquement les composants du système dans toutes les zones, à l'exception de trois salles de conférence, nous avons procédé sans difficulté à l'acquisition des produits et à la mise en place de systèmes audiovisuels de pointe basés sur Extron dans toutes les salles de classe et tous les auditoriums. Les systèmes n'ont jamais été aussi robustes !

Reproductions autorisées par AV Structural.
