La technologie audiovisuelle Extron connecte les salles d'autopsie, d'observation, et de formation de l'institut médico‑légal du comté de Lubbock

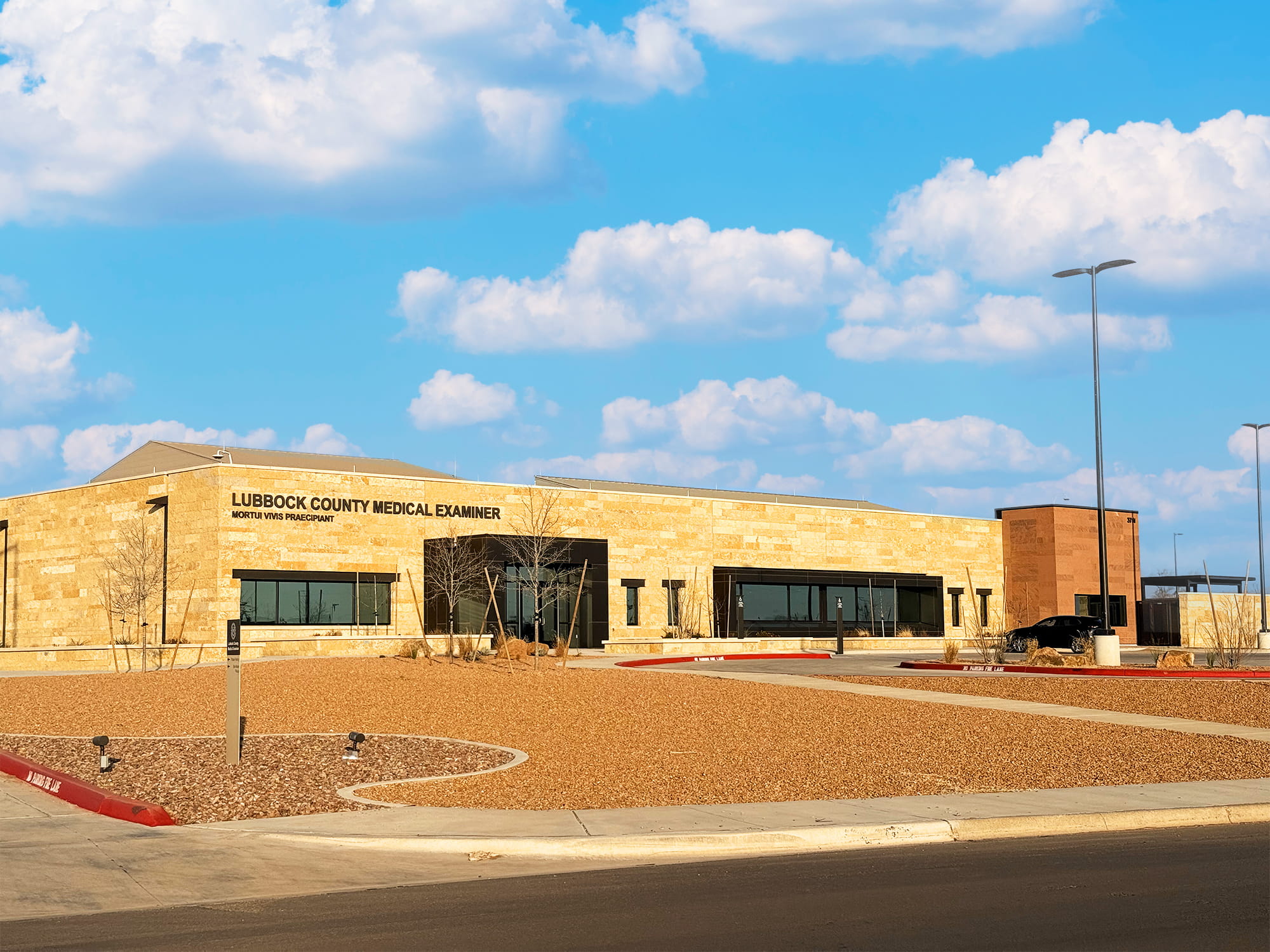

Le comté de Lubbock, au Texas, a fait construire un nouvel institut médico‑légal afin d'assister ses services de police scientifique ainsi que plusieurs comtés voisins. Occupant de 2 800 à 3 000 m², la nouvelle installation remplace un ancien bâtiment et permet de réintégrer en interne des services essentiels. Elle dispose de salles d'autopsie, d'une salle d'examen spécialisée, d'une salle de retransmission, d'une morgue, de couloirs de circulation avec système de radiomessagerie, et d'espaces administratifs. Le nouvel institut dispose également d'une salle de formation et de conférence équipée de liaisons audio et vidéo en temps réel avec la salle d'autopsie. Le système élaboré par le consultant DataCom Design Group a été orienté vers le processus clinique, la précision des analyses médico‑légales, et la fluidité des échanges entre les salles.

Extron nous a permis de mettre en place un système de contrôle robuste et flexible afin de donner au personnel médical accès à un vaste éventail de technologies audiovisuelles.

Le comté exigeait une transmission vidéo et audio fiable depuis les salles d'autopsie vers les espaces d'observation et de formation. Le personnel devait observer et entendre les procédures en temps réel, enregistrer les sessions, et analyser le contenu ultérieurement. La société Moyers Group a installé les systèmes audiovisuels et offre désormais un support continu. Le projet prévoyait deux systèmes audiovisuels indépendants : le premier desservant les zones d'autopsie, d'observation, et de circulation, et le second, la salle de conférence et de formation. Chaque système s'articule autour de sa propre grille de commutation DTP CrossPoint, ce qui lui permet de fonctionner de façon autonome tout en assurant des communications entre les salles d'autopsie et la salle de formation. Ces systèmes permettent au personnel médical de contrôler facilement la retransmission, l'enregistrement, et les échanges au sein de l'installation.

ENJEUX

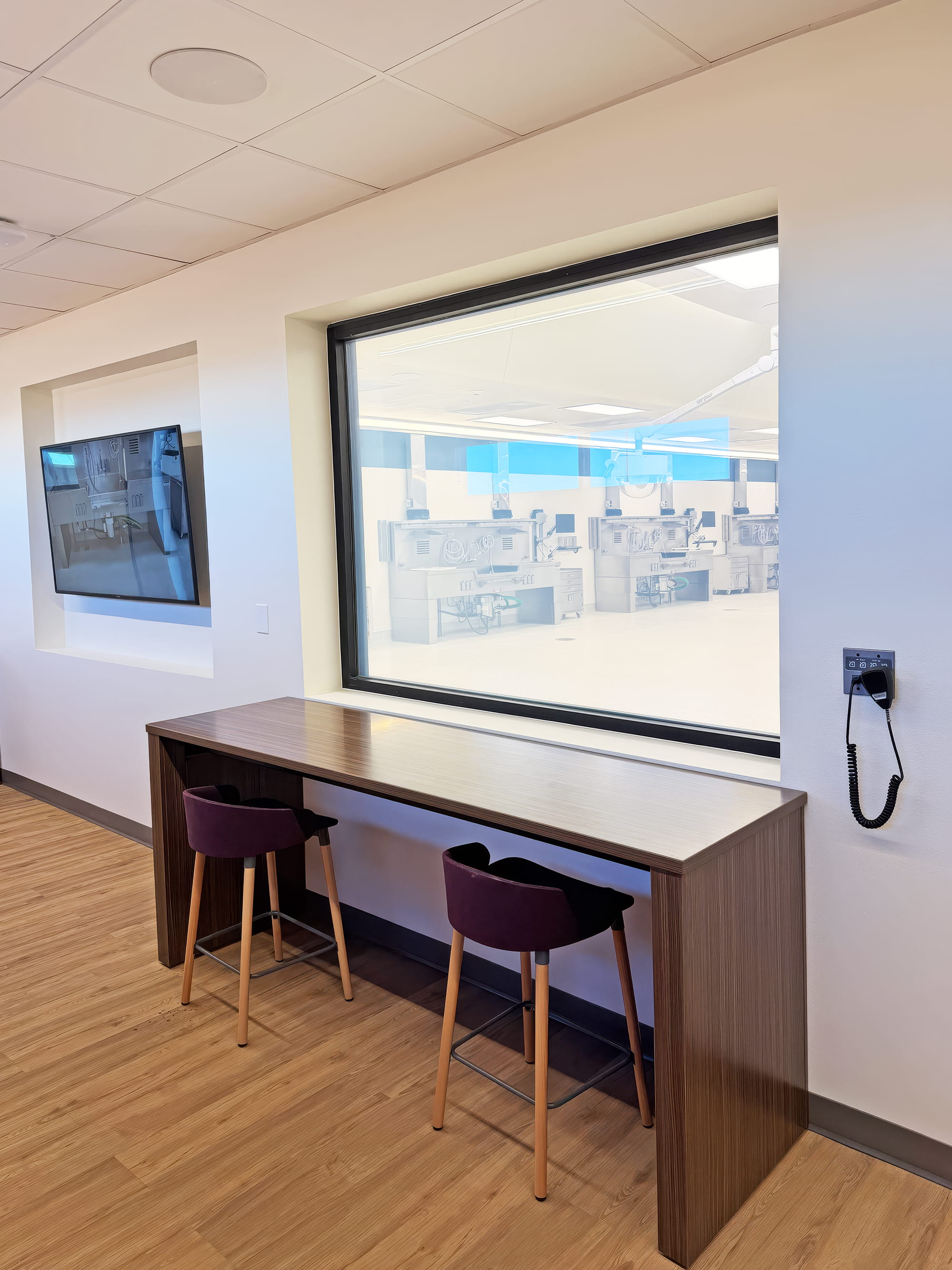

Le comté de Lubbock nécessitait un système audio et vidéo fluide entre les salles d'autopsie, la salle d'examen spécialisée, la salle de retransmission, ainsi que la salle de conférence et de formation. Chaque espace avait des besoins de routage variés. Le système devait transmettre des signaux exclusivement aux salles désignées. Le personnel souhaitait observer les procédures en temps réel, enregistrer les sessions, et analyser rapidement le contenu. Il leur fallait également des contrôles simples pour le routage et la supervision des activités.

La nouvelle installation a intégré deux environnements audiovisuels distincts aux rôles différents. Le premier englobait les zones d'autopsie, d'observation, et de circulation, tandis que le second desservait la salle de conférence et de formation. Le comté exigeait que les deux environnements soient autonomes, tout en permettant une communication directe entre les différents sites. Une méthode de routage était donc requise pour connecter ces systèmes sans les fusionner.

Une bonne coordination avec le département informatique était essentielle car la salle de formation devait utiliser le Webex Codec Cisco du comté. Cela a exigé une préparation minutieuse. Le codec devait s'intégrer avec des écrans tactiles, des caméras, des microphones, et des entrées locales. La formation du personnel avait aussi son importance. Le système offrait de multiples options, les utilisateurs devaient donc comprendre chaque fonction.

SOLUTION DE CONCEPTION

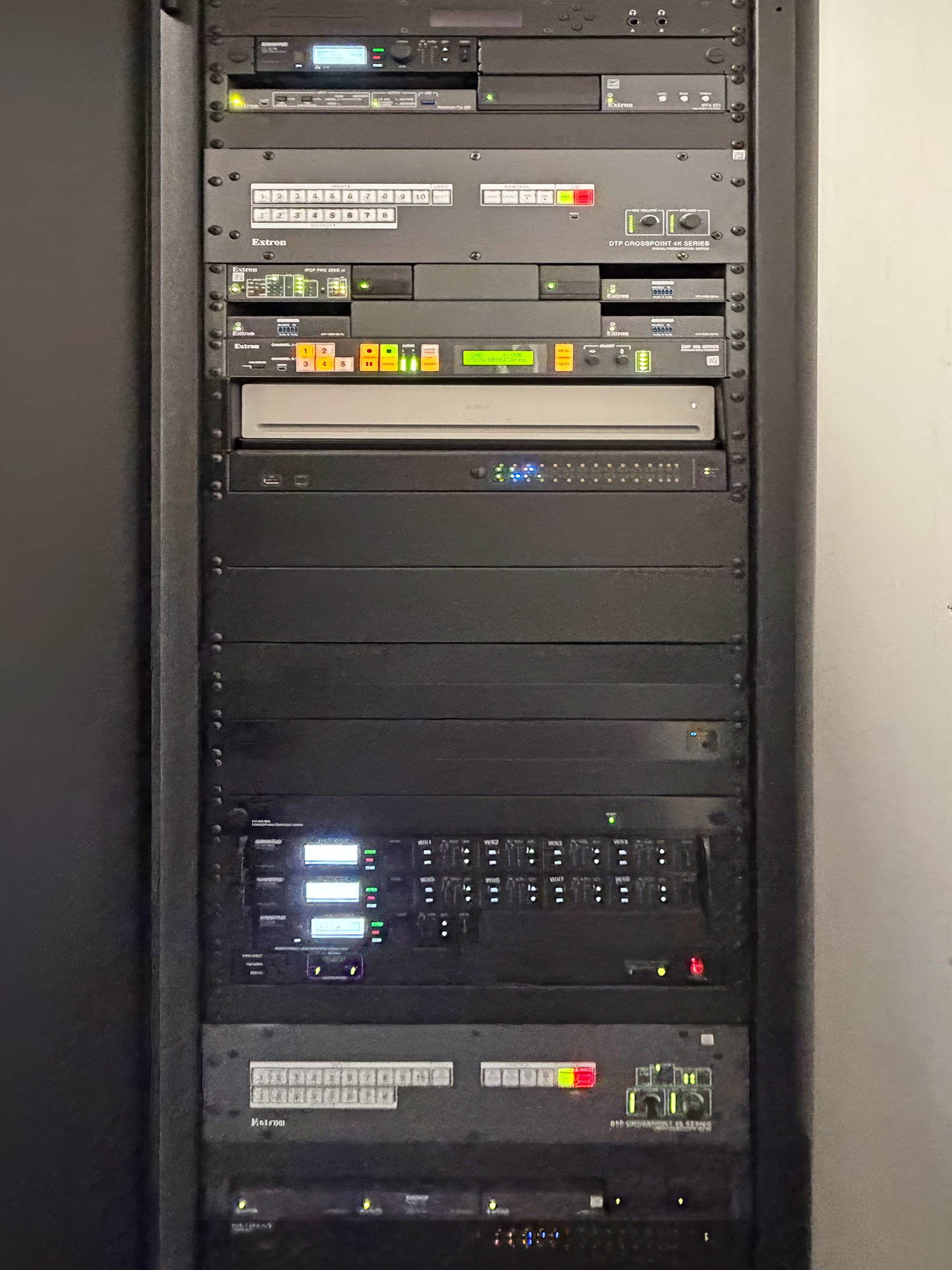

La conception audiovisuelle utilise deux systèmes indépendants, chacun reposant sur une grille de commutation DTP CrossPoint 86 4K. Le premier système assure le support des zones d'autopsie, d'autopsie spécialisée, de retransmission, et de circulation. Le second dessert la salle de formation et de conférence. Chaque système fonctionne de manière autonome. Le personnel peut connecter les deux systèmes via la grille de commutation DTP CrossPoint 86 4K.

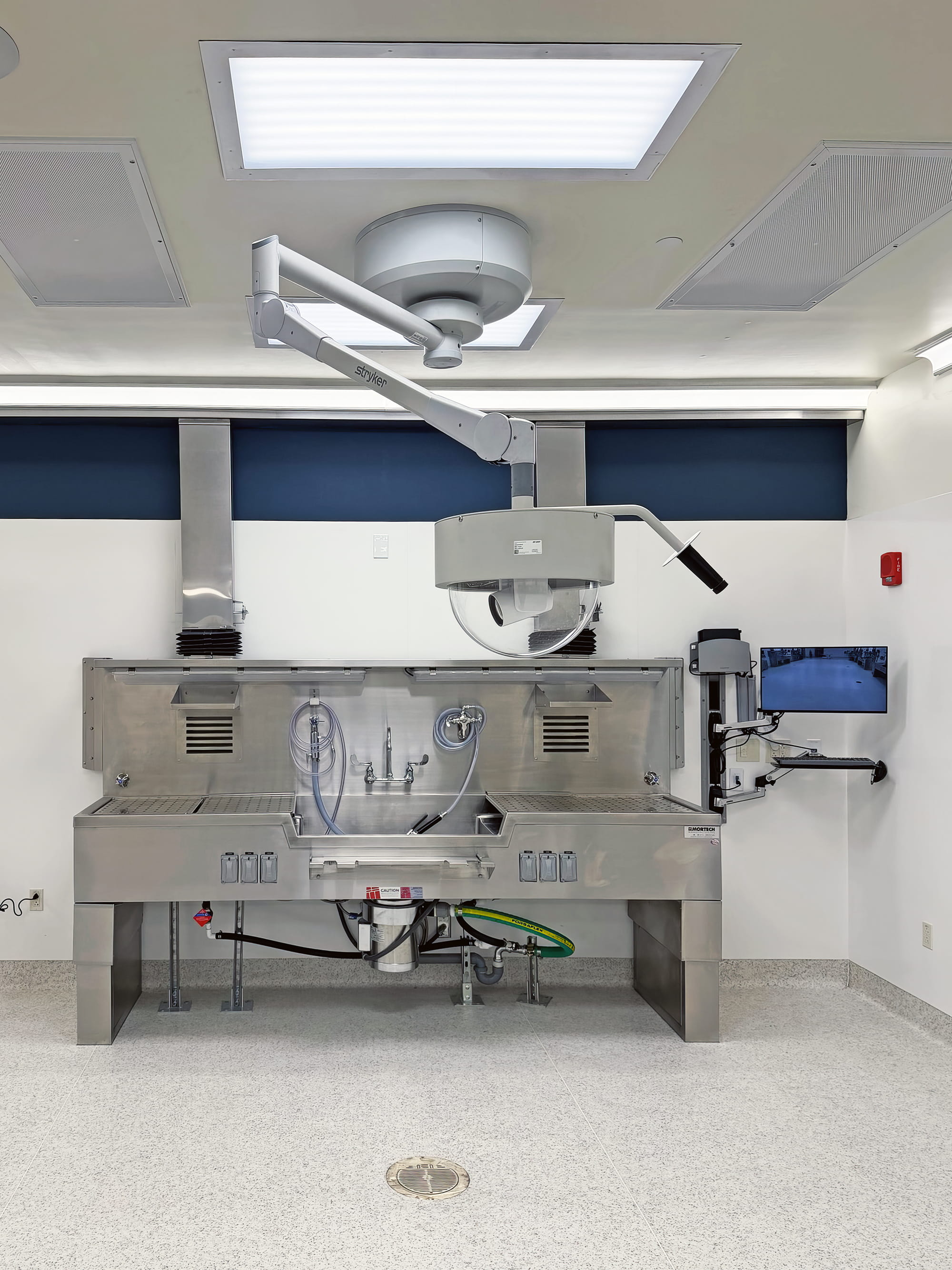

Les salles d'autopsie utilisent des émetteurs et récepteurs DTP HDMI pour les connexions d'appareils sur site. La vidéo de la salle d'autopsie est transmise à la grille DTP CrossPoint. Elle est ensuite acheminée vers la salle de retransmission ou de formation. L'enregistreur à deux canaux SMP 352 capture les procédures en temps réel. Le personnel enregistre la vidéo et l'audio pour analyse ou suivi de dossier. Le système supporte la commutation simple des sources, les flux de caméras, et la lecture de contenus dans l'installation.

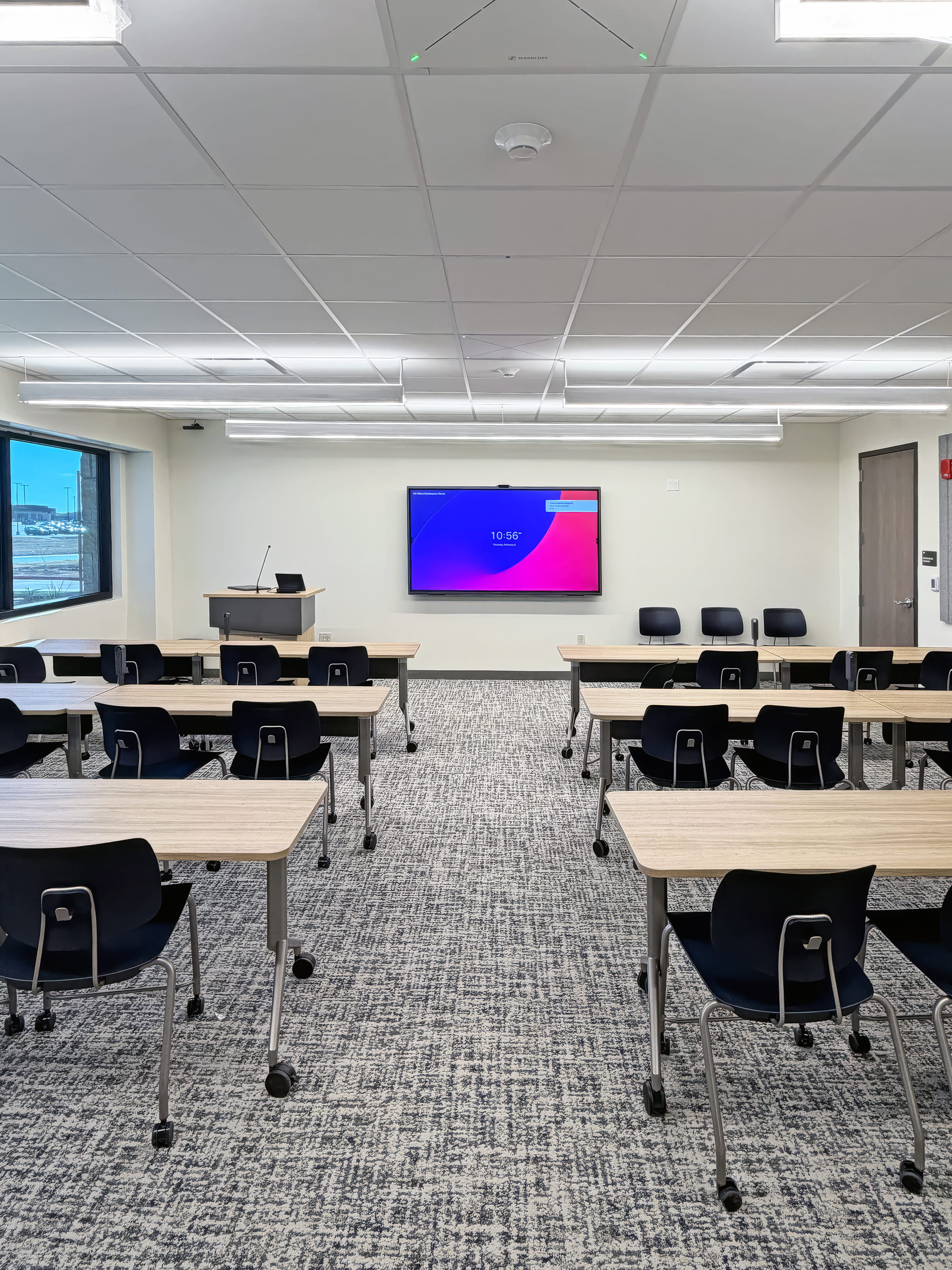

Le système audiovisuel de la salle de conférence et de formation repose aussi sur une grille DTP CrossPoint 86 4K. La salle comprend plusieurs sources HDMI locales et flux de caméras, ainsi qu'un système ShareLink Pro Extron pour les connexions câblées et sans fil. Il permet aux participants à une réunion de partager l'audio et la vidéo depuis leurs propres ordinateurs portables ou autres appareils. Le système se connecte à un Webex Codec Cisco pour communiquer avec la salle d'autopsie. Le contrôle audiovisuel et l'intégration des caméras fonctionnent avec le codec, ce qui permet au personnel de visualiser les procédures d'autopsie et de communiquer en temps réel avec l'équipe médicale.

Les deux systèmes utilisent les écrans tactiles TLP Pro 1025 en versions murales et sur table. Les écrans tactiles permettent au personnel de contrôler facilement le routage, la sélection des caméras, les niveaux audio, et l'enregistrement. Le processeur IPCP Pro 255Q xi exécute la logique de contrôle. Le temps de programmation a été réduit car des modèles de contrôle Extron, notamment une interface aux couleurs de Cisco, ont été utilisés pour s'adapter aux méthodes de travail du comté.

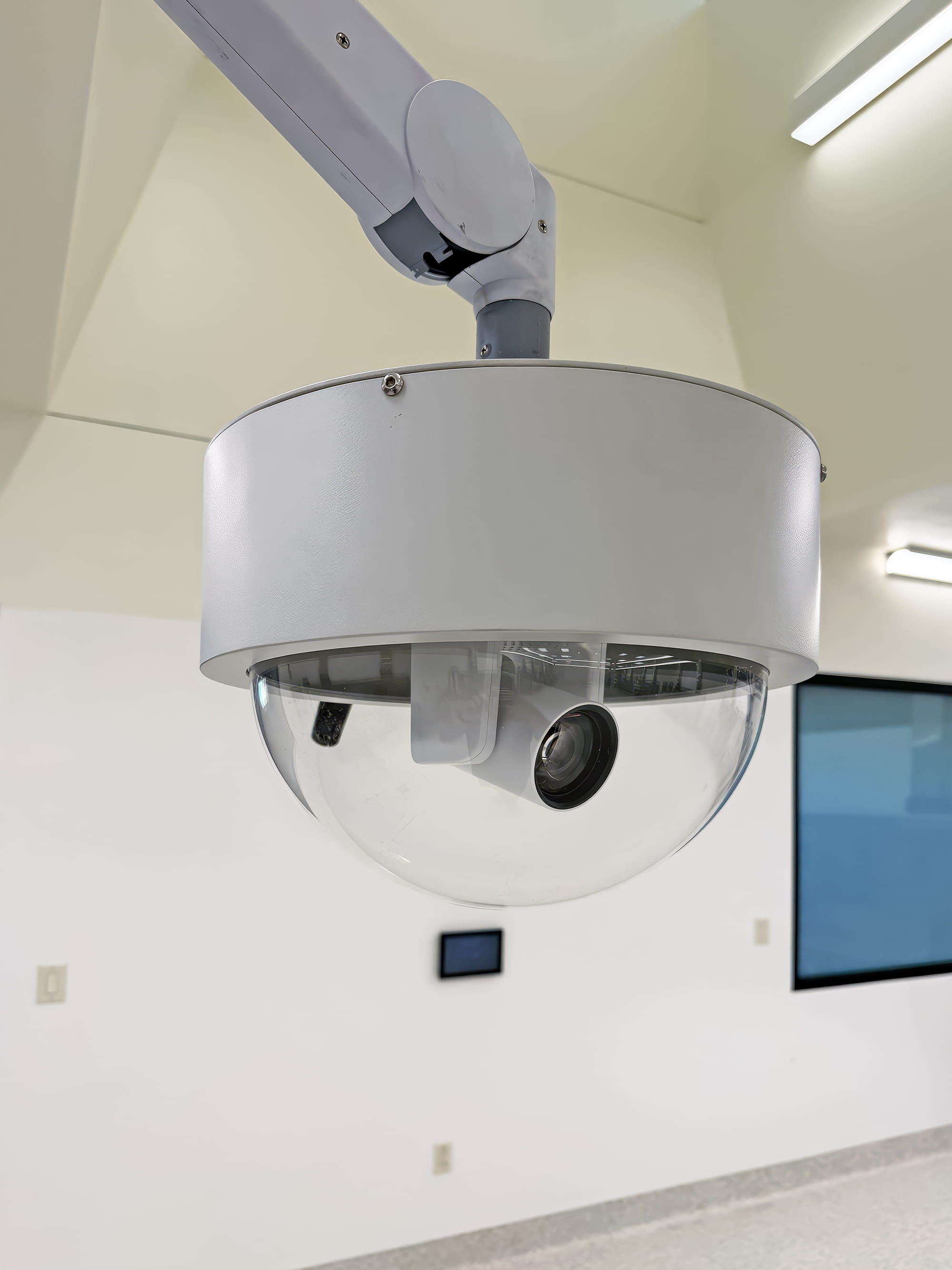

Le système supporte les appareils d'autres fabricants, notamment des codecs de vidéoconférence, des microphones, des écrans, et des caméras PTZ. Cette flexibilité a permis à l'intégrateur d'adapter les préférences du comté à l'environnement de contrôle Extron. Ceci a également permis d'assurer un fonctionnement homogène dans toutes les salles.

Extron s'est distingué grâce à une large gamme de drivers de contrôle qui simplifient le contrôle et la programmation d'appareils tiers tels que les codecs de vidéoconférence, les microphones, les écrans, et les caméras PTZ.

RÉSULTATS

Le nouvel institut médico‑légal dispose d'un excellent système audio et vidéo entre les salles d'autopsie, la salle d'observation, et les espaces de formation. Le personnel peut suivre les procédures en direct, discuter avec les équipes se trouvant dans d'autres salles, et enregistrer des sessions pour analyser le contenu ultérieurement. Le système assure quotidiennement le support des activités cliniques et de formation. Il s'adapte également à l'évolution de l'aménagement intérieur sans altérer la structure de base.

Le système DTP CrossPoint fournit une liaison directe entre les salles d'autopsie et la salle de formation, permettant au personnel d'organiser des sessions de formation ou d'étude de cas. La salle de formation est également adaptée aux présentations sur site et utilise le codec de vidéoconférence, ce qui permet aux participants distants d'accéder à la salle d'autopsie d'un simple clic.

Les écrans de contrôle TouchLink Pro offrent à l'équipe médicale un contrôle précis des caméras, de l'audio, et du routage. Les modèles de contrôle Extron, notamment une interface aux couleurs de Cisco, ont permis de réduire le temps de programmation. Le système est en adéquation avec les méthodes de travail du comté, facilitant une prise en main rapide par le personnel. L'enregistreur à deux canaux a simplifié la capture, permettant de visionner les enregistrements ou de les utiliser à des fins de formation sans équipement supplémentaire.

Le comté dispose désormais d'un environnement audiovisuel adapté aux besoins cliniques du bâtiment. Il supporte la formation, l'étude de cas, et les échanges. Grâce à leur conception du système et à l'utilisation des technologies Extron, Moyers Group a permis à l'institut médico‑légal de quitter des locaux vétustes pour une installation moderne dotée d'outils audiovisuels performants dans toutes les salles.
