Le système NAV Extron donne une nouvelle dimension au centre sportif et aquatique du Mt. San Antonio College

La capacité d'évolutivité est une des caractéristiques importantes du système NAV car les murs d'images doivent recevoir des résolutions spécifiques. Grâce au décodeur avec scaler NAV, la résolution requise est fournie sans avoir à installer d'autre équipement dans des environnements complexes à l'image du gymnase et de la piscine du Mt. SAC.

Le Mt. San Antonio College (Mt. SAC) se classe parmi les meilleurs instituts universitaires de Californie. Occupant 170 hectares, cette université de 75 ans est l'un des plus grands établissements de l'État et continue de se développer pour s'adapter à l'augmentation du nombre d'étudiants. Cet institut d'enseignement supérieur propose un cursus de deux ans avec environ 400 programmes de formation et de certification, et plus de 50 clubs étudiant et activités sportives organisées. Dans le cadre de l'expansion du campus, le Mt. SAC a construit une installation sportive et aquatique de pointe, en y intégrant une technologie innovante.

ENJEUX

Ce complexe du Mt. SAC occupe environ 13 471 m² sur deux niveaux. Le gymnase dispose de terrains principaux et secondaires, d'une salle de musculation, de vestiaires, et d'autres installations. Les deux terrains peuvent servir à des compétitions de basket‑ball, de volley‑ball, de lutte, et de badminton. Le terrain principal inclut 1 500 sièges. L'espace aquatique comprend un bassin de 59 m pour les compétitions de natation et de water‑polo, un bassin d'enseignement, d'entraînement, et de plongeon de 30 m, quatre plongeoirs de compétition, une piscine thérapeutique chauffée, et des gradins surélevés pour 2 500 personnes. L'installation audiovisuelle devait relier et permettre la retransmission de contenus entre tous les espaces, tandis que les tableaux d'affichage et la signalétique numérique devaient se trouver sur le même système.

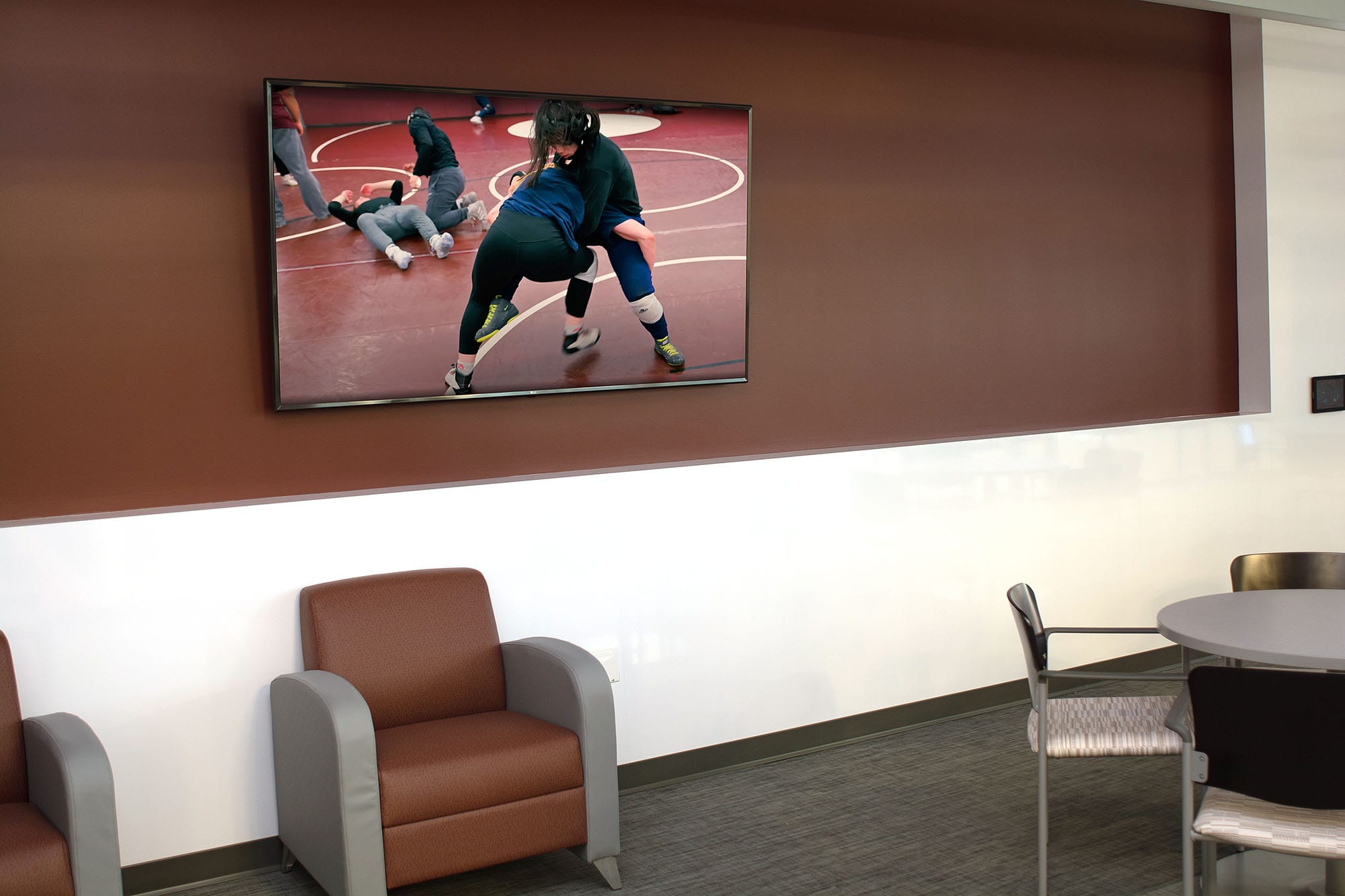

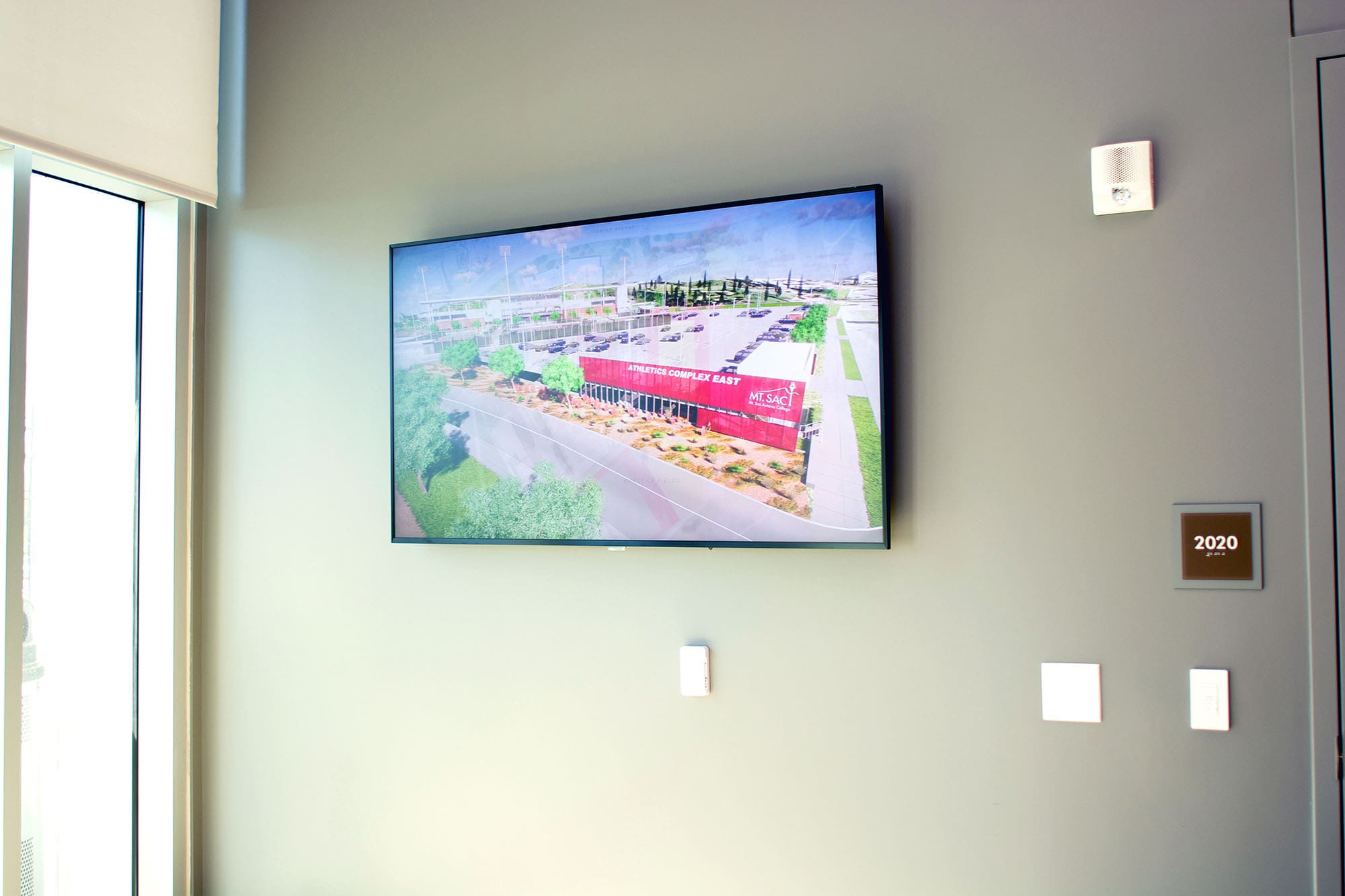

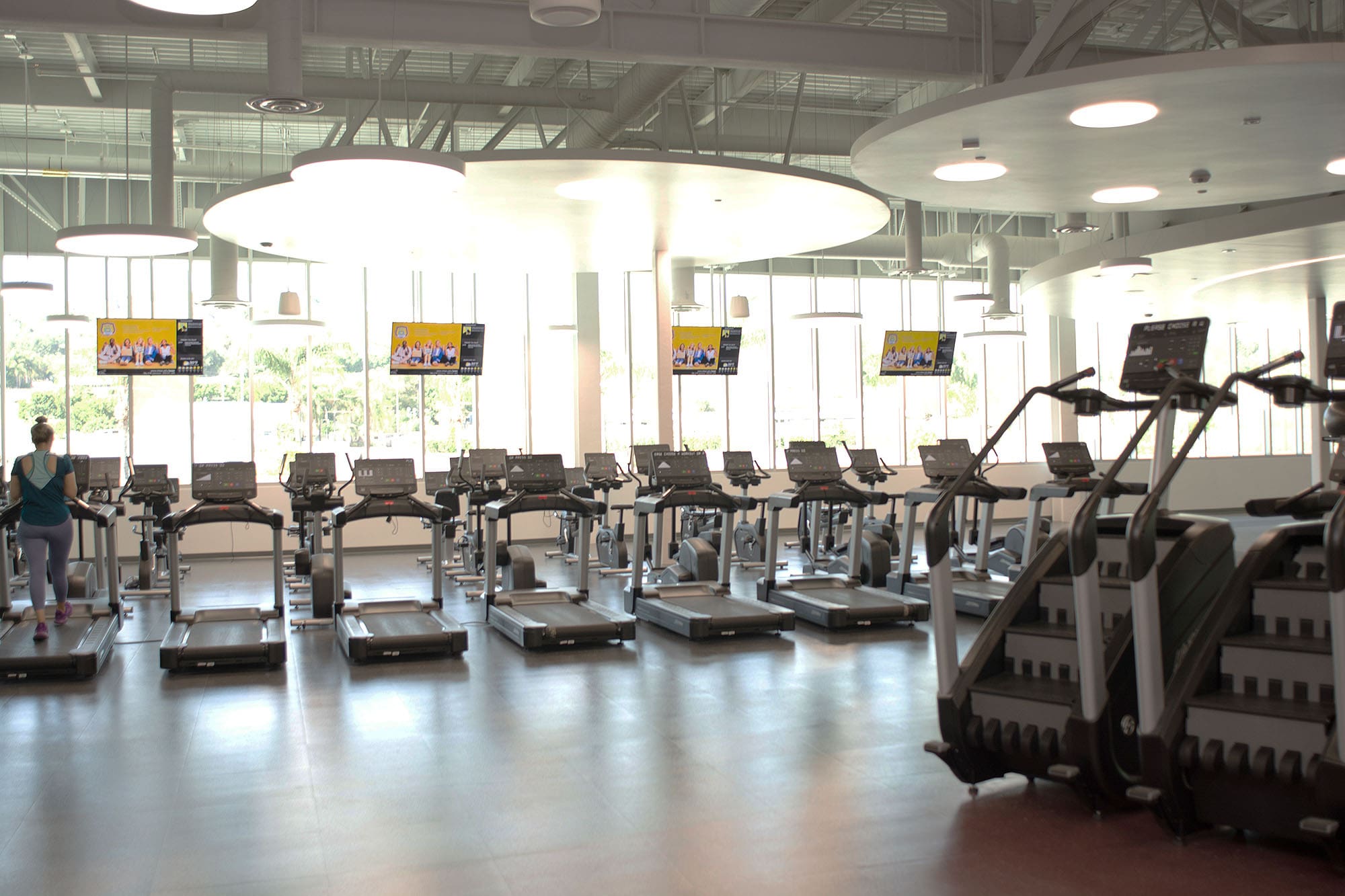

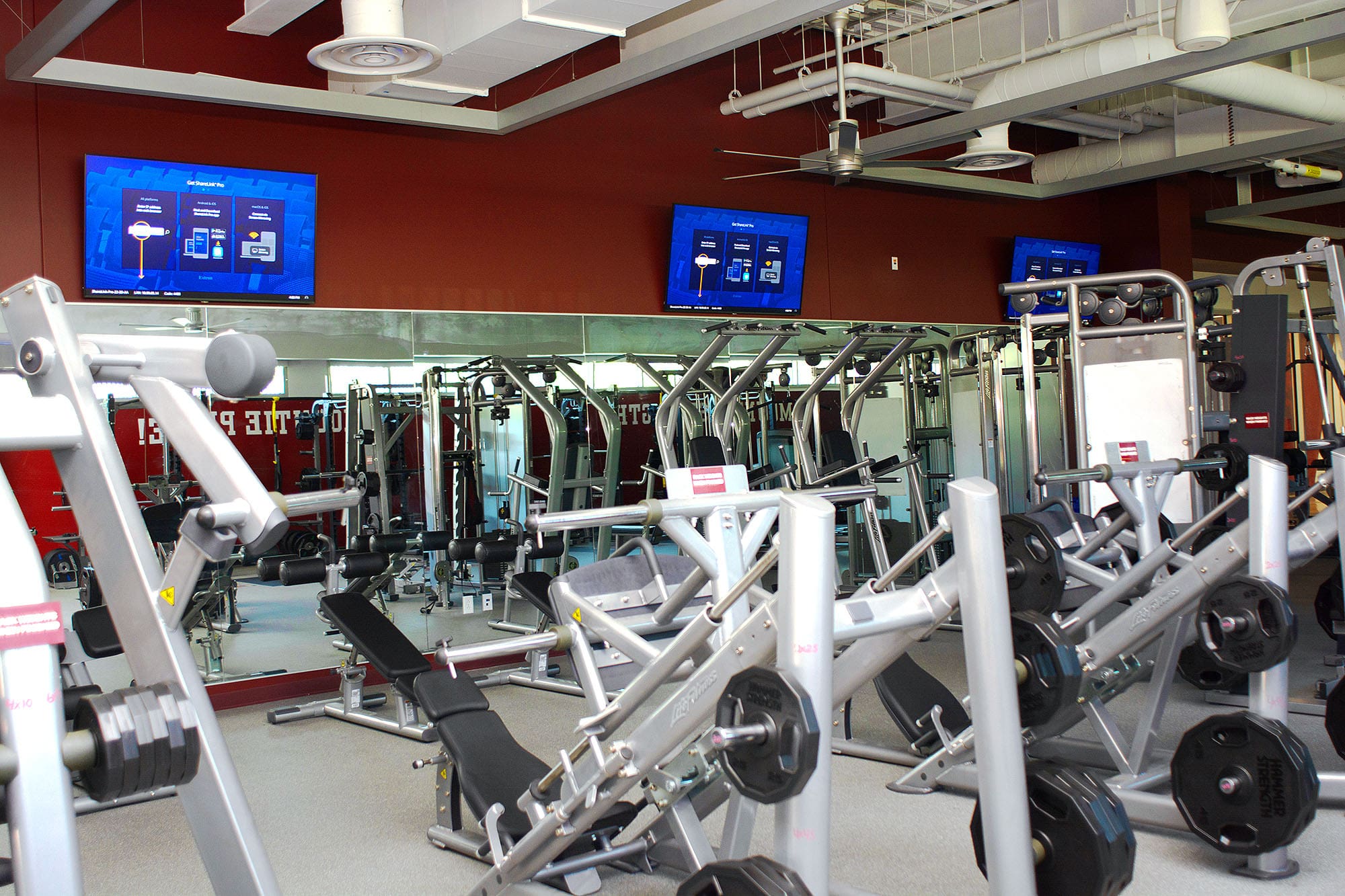

Le deuxième étage du gymnase dispose d'un centre de bien‑être, d'un salon VIP et d'un vaste espace d'entraînement ouvert aux étudiants, aux professeurs, au personnel, et à la population. Il propose un vaste éventail d'équipements de musculation, trois studios de yoga, une piste de course intérieure, et plusieurs salles de classe, bureaux, et salles de réunion.

Il était important que du contenu soit disponible pour assurer une distribution sur des écrans installés à travers le complexe. Une musique de fond devait être audible tout en étant désactivable selon l'espace. De plus, les salles de classe, les salles de réunion, et certains autres espaces nécessitaient des solutions de présentation et de commutation matricielle.

Il allait être presque impossible de faire tout ce que nous voulions avec un système matriciel traditionnel. Nous avons donc choisi NAV car il nous permet de virtualiser l'environnement matriciel et ne se limite pas à l'emplacement physique de la matrice.

La configuration système requise comprenait le support de sources HDMI et USB‑C^®, ainsi que le SDI associé à la diffusion. Les autres besoins allaient de la collaboration sans fil aux capacités de diffusion. La bande passante représentait un autre enjeu car le Mt. SAC gère un réseau convergent avec jusqu'à 24 VLAN par switch. Par ailleurs, une grande variété d'écrans et de murs d'images fonctionnant à diverses résolutions natives standards et personnalisées devaient être supportées dans la conception.

Certains des défis environnementaux au sein du complexe incluaient la chaleur, l'humidité, la lumière directe du soleil, et les impacts soudains de balles volantes et d'étudiants se déplaçant rapidement. Cette région étant sujette à des pannes de courant, la solution de distribution audiovisuelle devait être extrêmement robuste et stable, et la récupération du système après une panne de courant devait être rapide et facile.

En collaboration avec le consultant en conception Production Access Group, l'équipe de conception du Mt. SAC a déterminé que les systèmes AV Pro sur IP NAV^® et de contrôle Extron constituaient la meilleure solution dans cette catégorie.

SOLUTION DE CONCEPTION

L'établissement a fait appel à Centerpoint Communications pour déployer le système AV sur IP NAV pour l'ensemble du complexe, fournissant des capacités audiovisuelles complètes sur le réseau convergent. Les divers systèmes, tels que NAV, Dante, et de contrôle, se trouvent chacun sur leur propre VLAN.

L'installation dispose également d'un système TV distribué pour le divertissement et les événements en cours. De la musique de fond peut être mutée de manière sélective ou diffusée dans les salles et à travers le complexe.

Il existe une latence inhérente à laquelle on peut s'attendre avec la vidéo sur IP, mais nous ne la voyons tout simplement pas avec NAV.

NAV fournit des capacités complètes dans les temps

Le système NAV du complexe comprend actuellement 93 terminaux et est extensible. Il relie le principal gymnase, le gymnase polyvalent, la principale piscine, la piscine de plongeon, et divers autres terminaux NAV dans une variété de salles. Centerpoint a utilisé un gestionnaire de systèmes AV Pro sur IP NAVigator avec une mise à niveau LinkLicense^® pour configurer les encodeurs et les décodeurs avec scaler en masse, offrant un gain de temps et facilitant la configuration. Chaque terminal NAV est défini selon son emplacement et un identifiant unique. L'équipe de support utilise également le NAVigator pour superviser et gérer l'ensemble du système AV Pro sur IP NAV depuis un emplacement central.

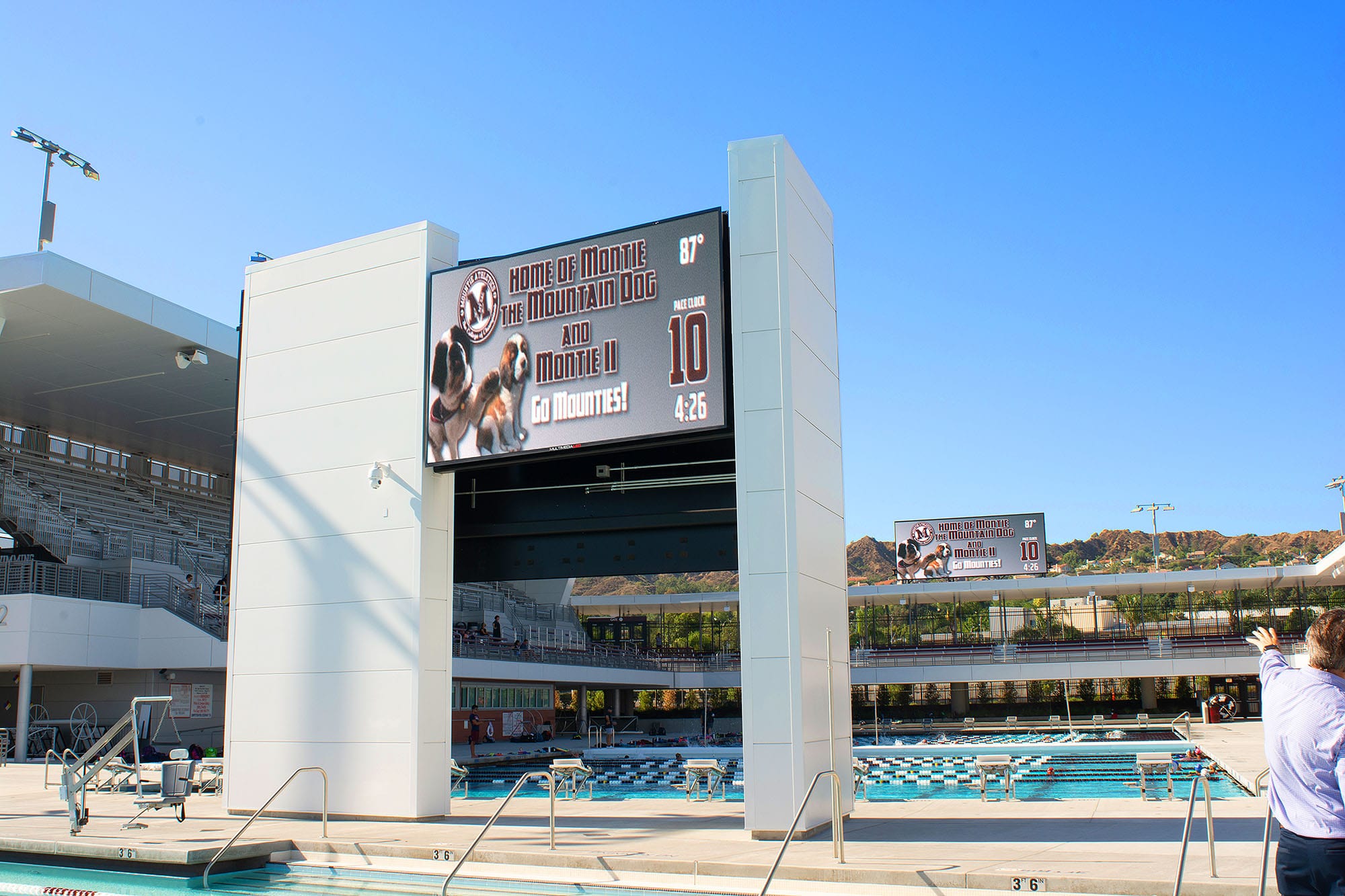

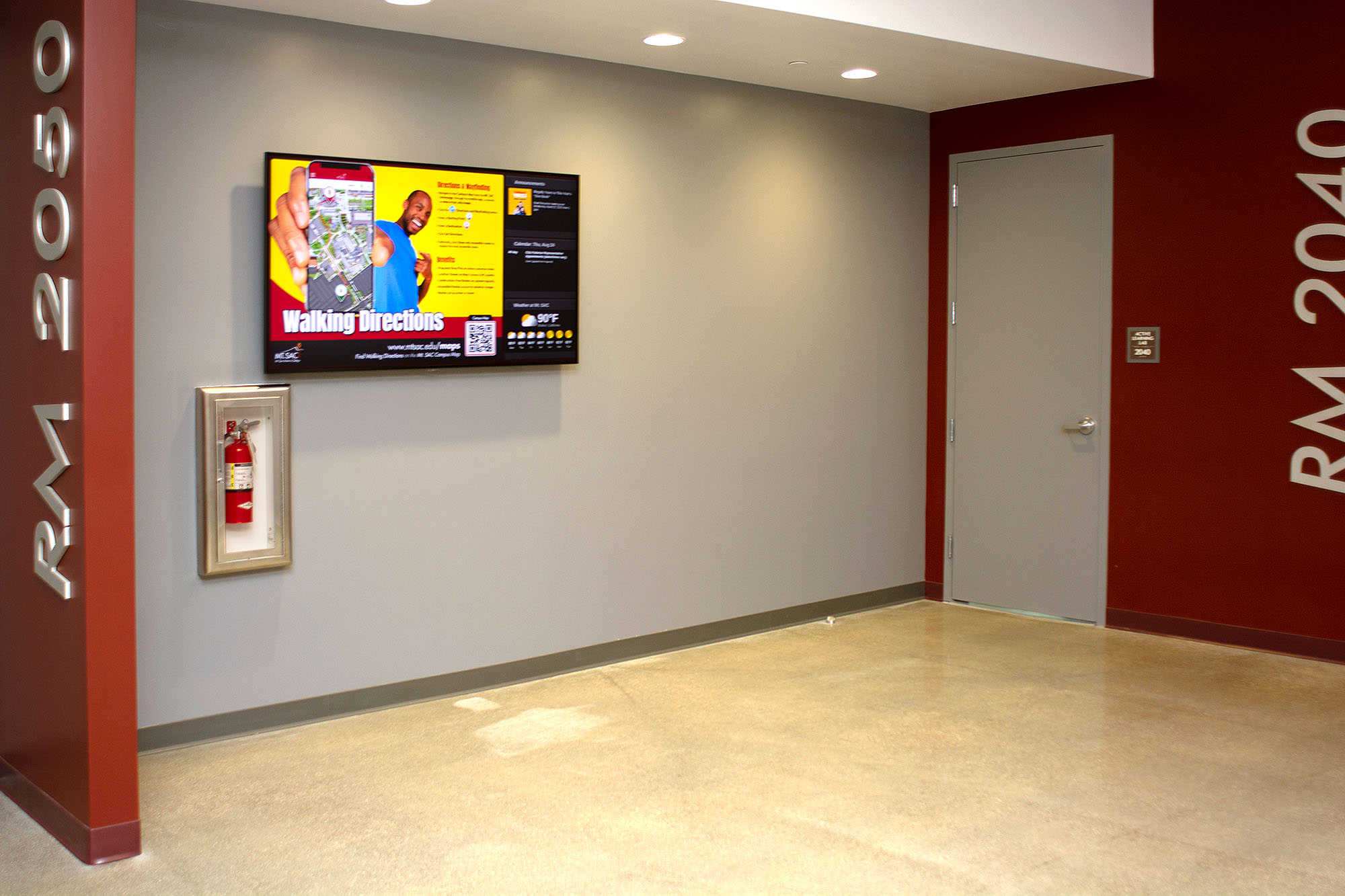

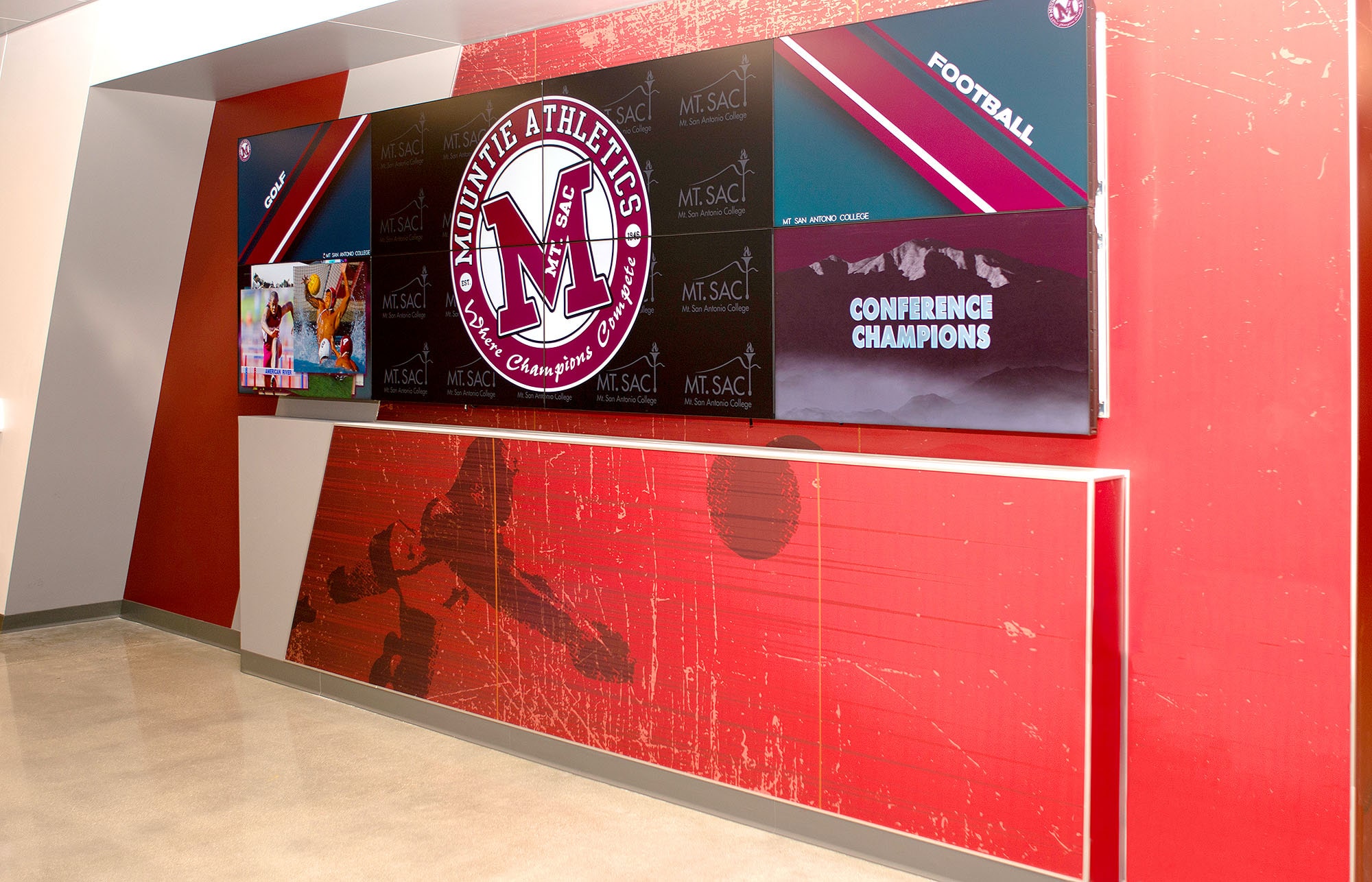

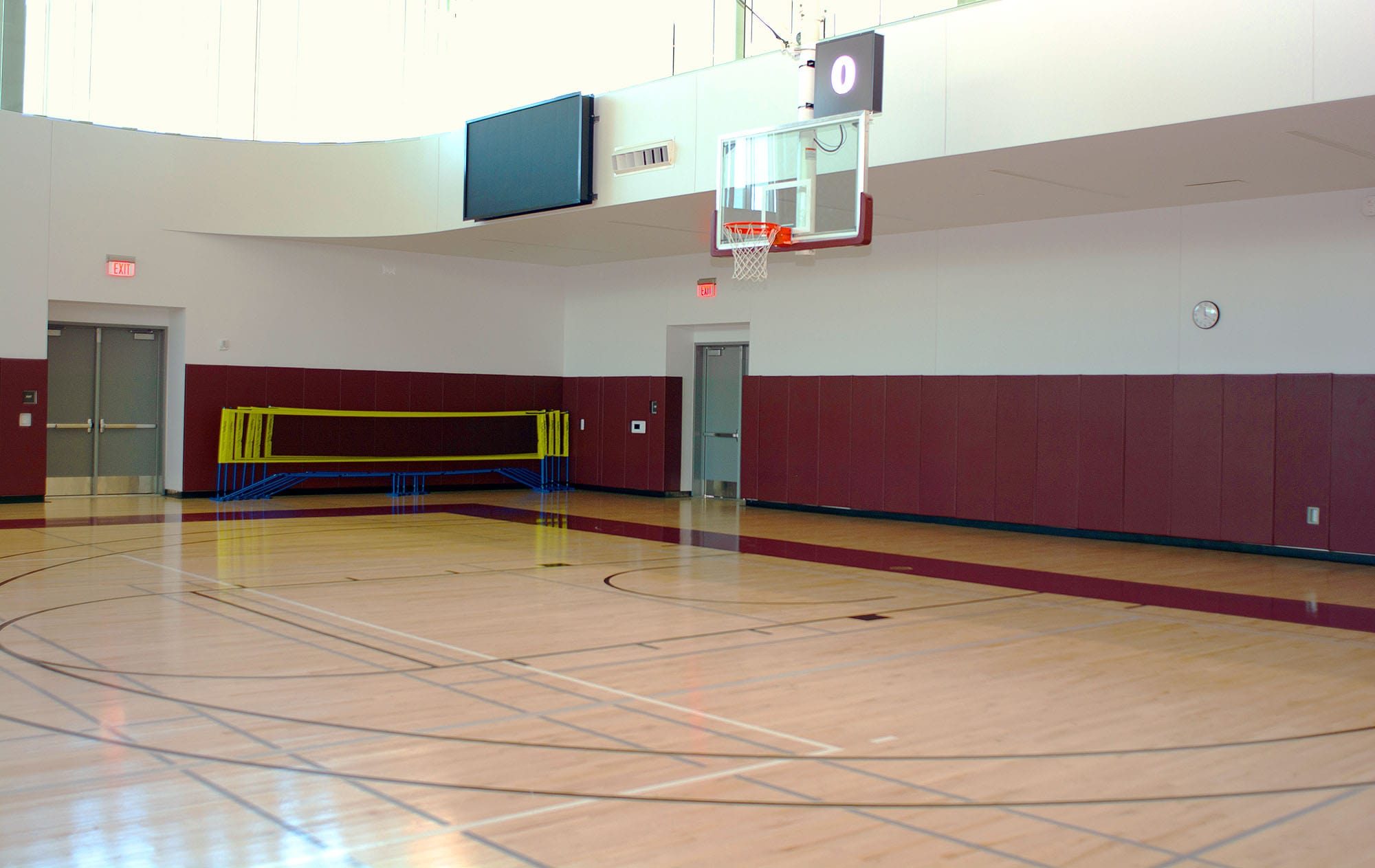

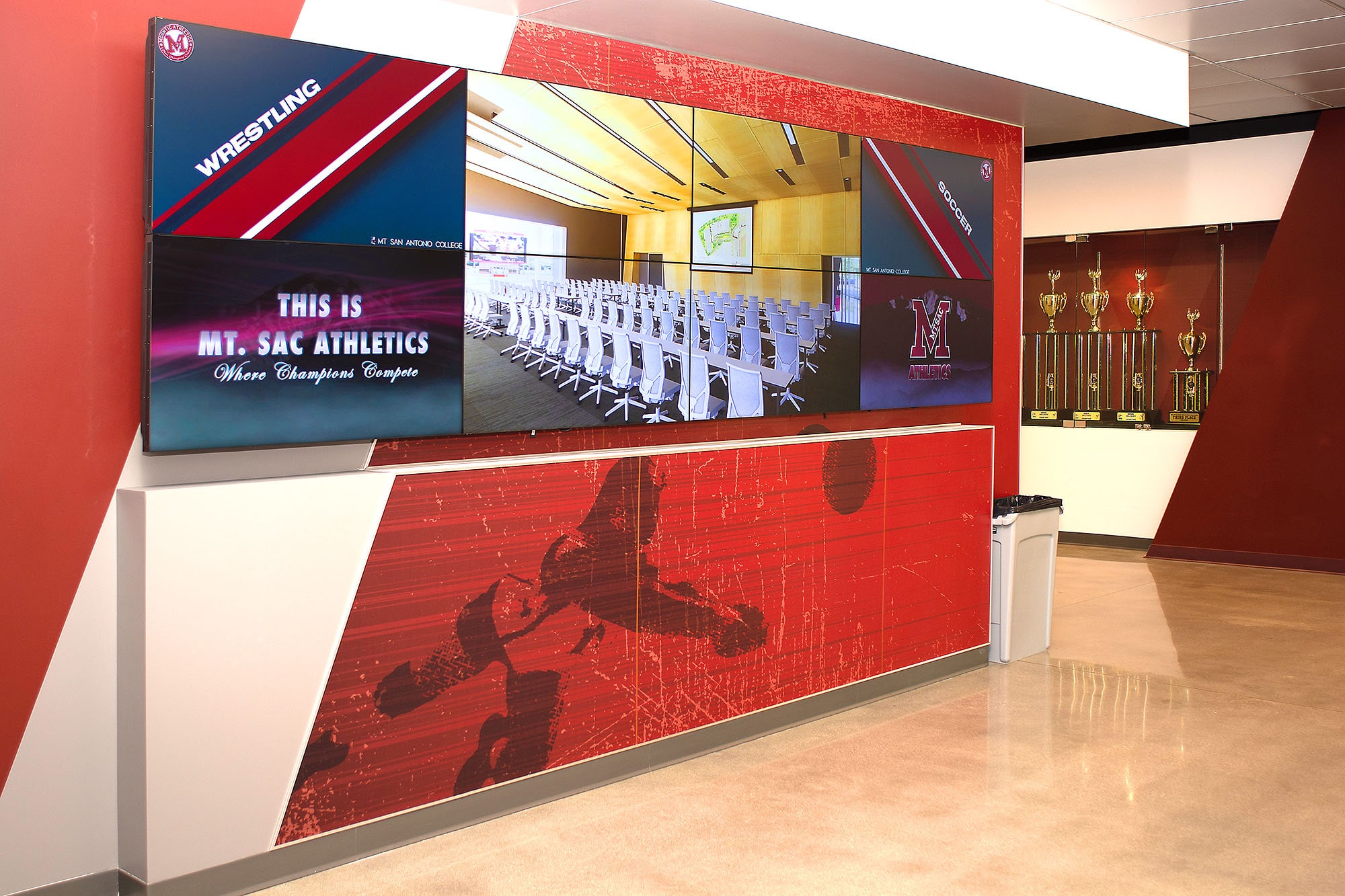

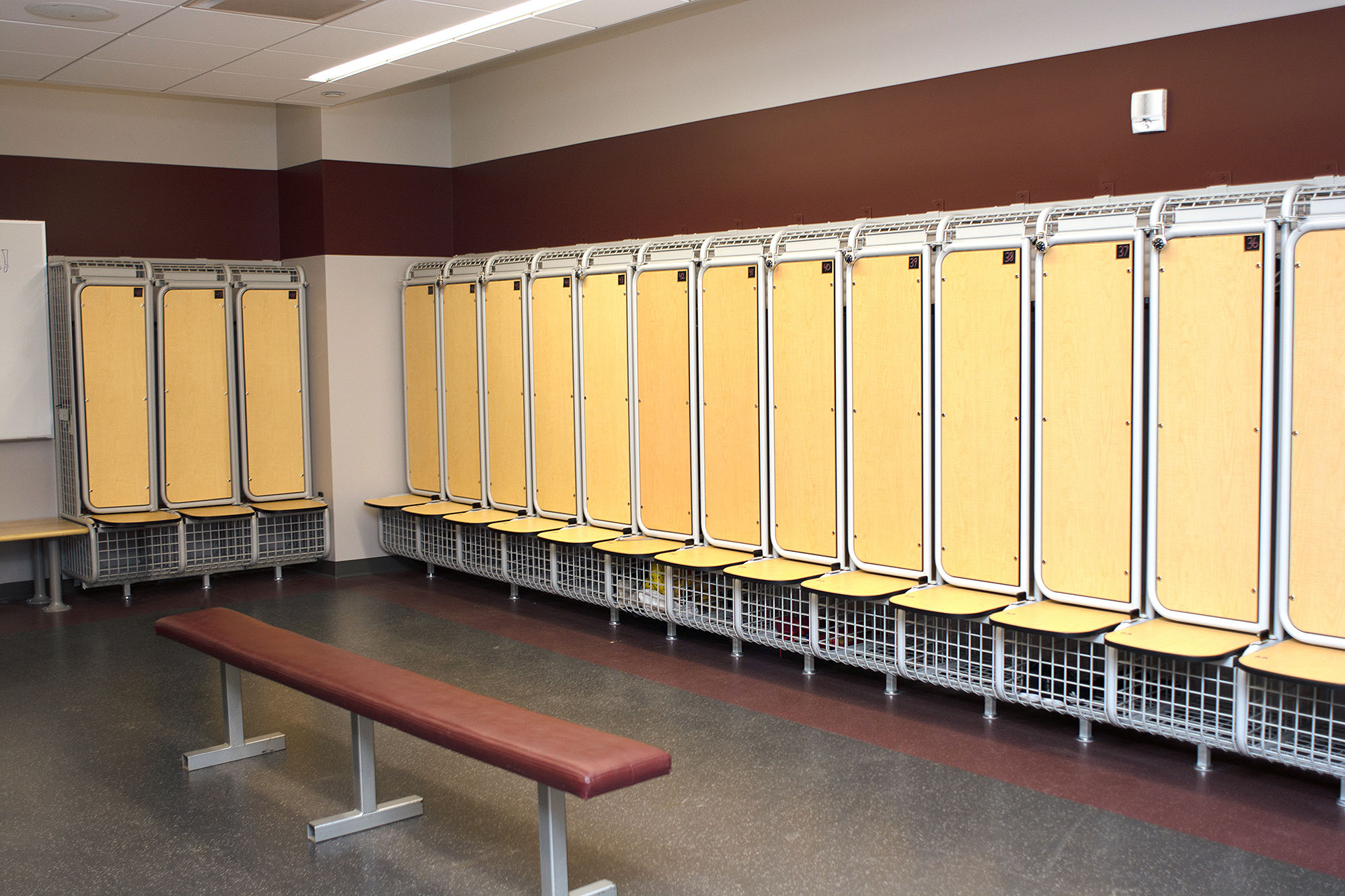

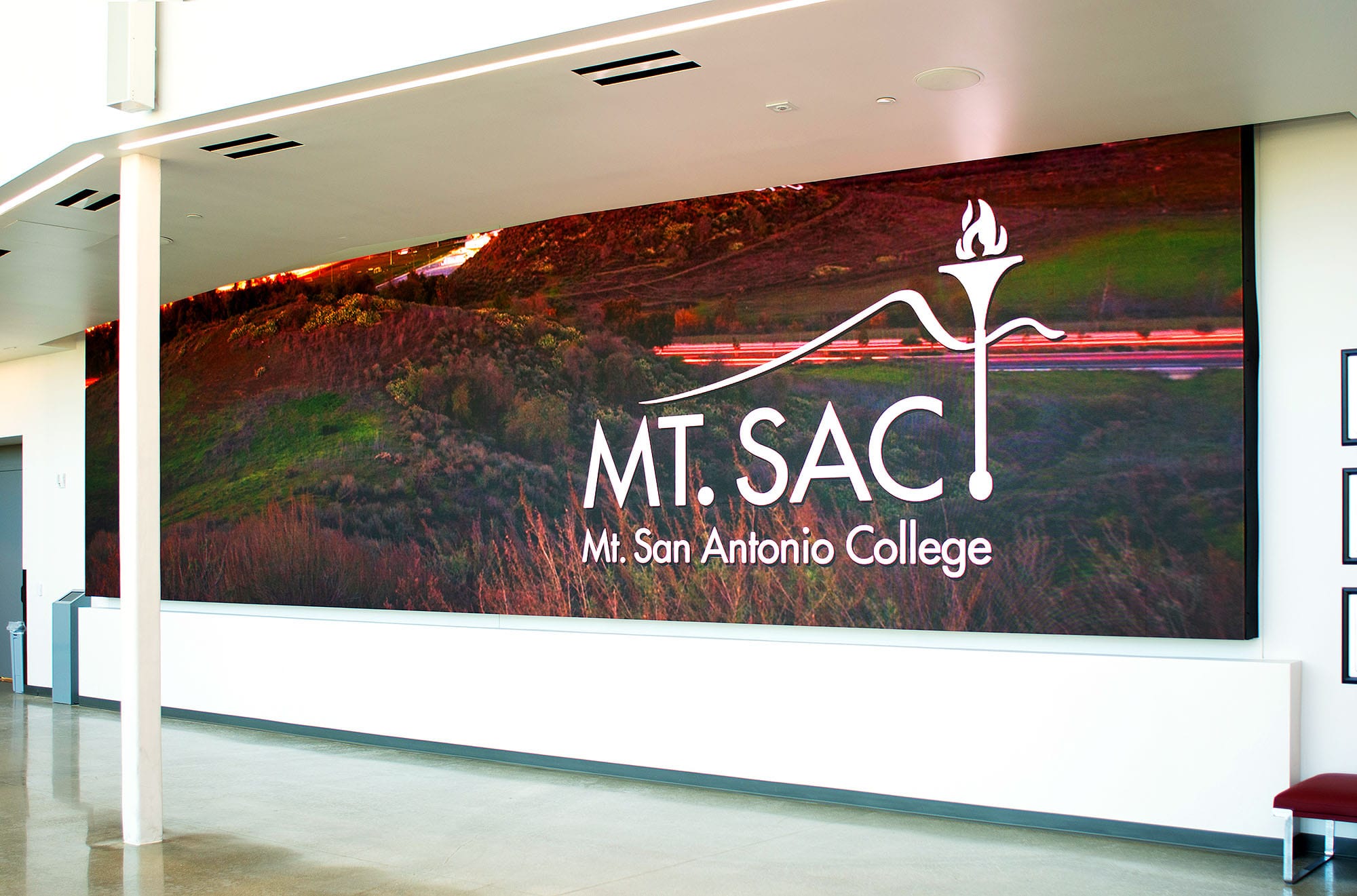

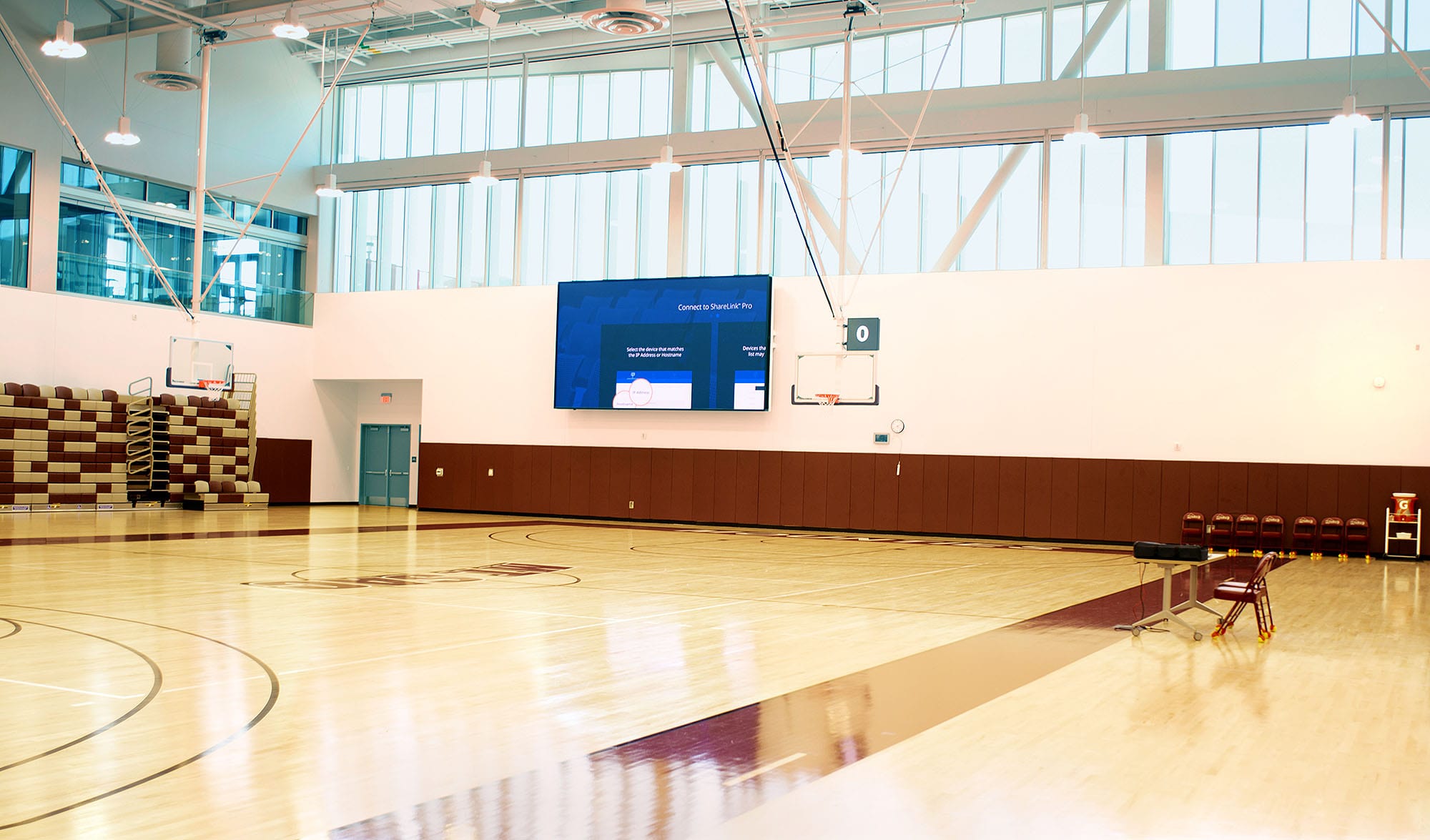

La vidéo et d'autres contenus peuvent être distribués sur n'importe quelle combinaison d'écrans dans l'établissement, y compris les murs d'images du tableau d'affichage, 12 autres murs d'images LED, les écrans auxiliaires, la signalétique numérique, et une multitude d'écrans individuels dans les salles. Les encodeurs NAV 1G qui supportent l'HDMI, l'Ethernet, et l'USB fournissent du contenu provenant des PC du tableau d'affichage et diverses autres sources dans le système principal.

Avec autant de types et de tailles d’écrans, la standardisation sur une ou deux résolutions courantes n’était pas possible. Par exemple, l'écran de 6 m de large dans le gymnase dispose d'une résolution supérieure à 4K. Un signal 4K est donc envoyé au décodeur avec scaler NAV qui scale l'image à la résolution native du mur d'images. Chaque décodeur avec scaler NAV est configuré pour transmettre la résolution optimale afin de s'adapter à la résolution native de chaque mur d'images et écran plat. Le décodeur avec scaler NAV supporte également le flux audio AES67.

NAV Extron est notre système audiovisuel complet en réseau distribué, exploitant ses nombreuses fonctionnalités, capacités, et performances avec une latence et une vitesse de commutation qui le placent au même niveau qu'un sélecteur de présentation.

Impacts environnementaux

La conception et la construction robustes des terminaux NAV aident à protéger les connexions lorsqu'une balle déloge ou brise un écran, ou fait tomber une source au sol. Le format compact du décodeur NAV facilite son installation derrière un écran.

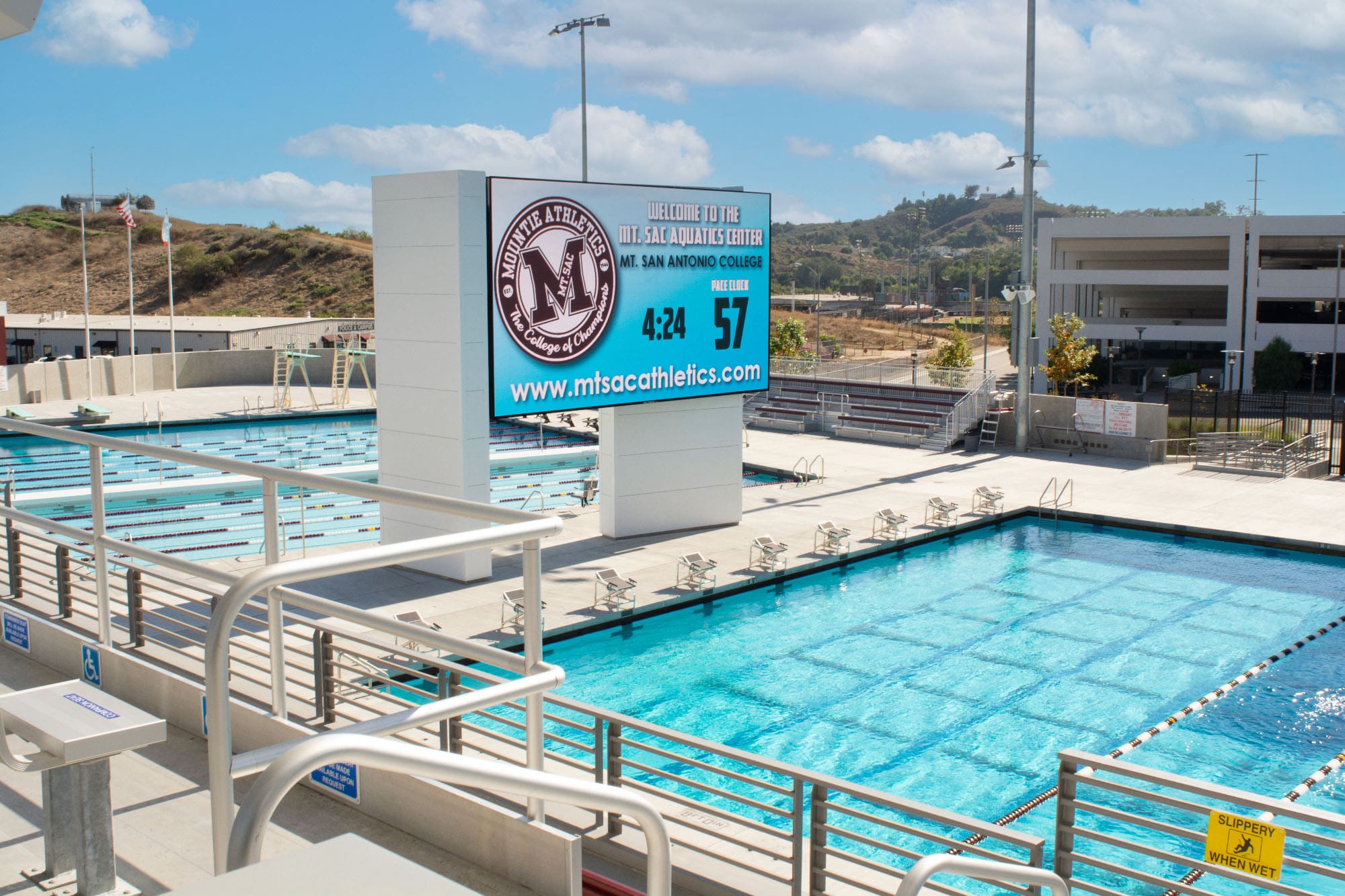

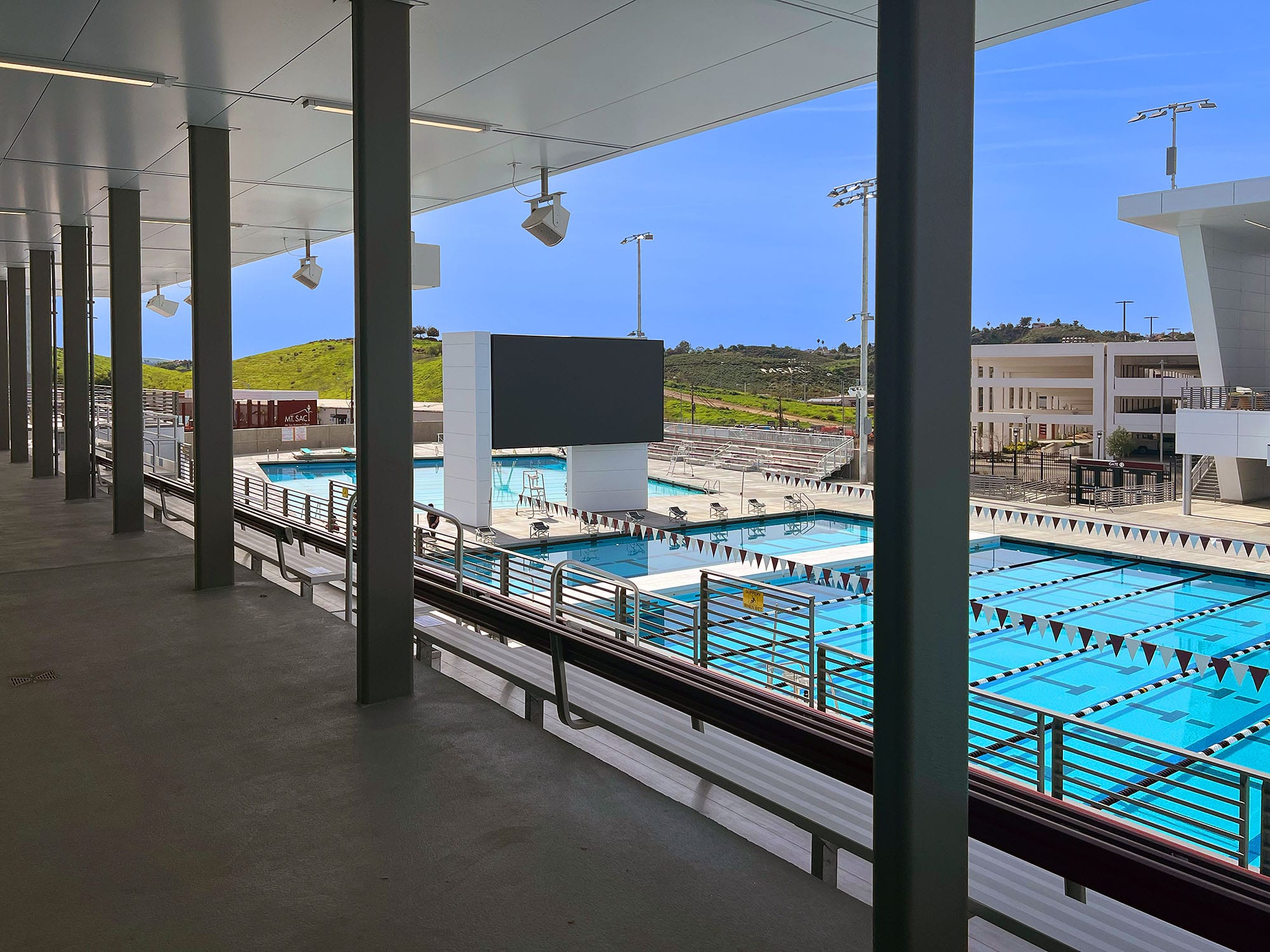

Pour protéger les murs d'images, écrans, et composants audiovisuels secondaires autour des piscines extérieures, les équipements étaient entourés de supports qui les protégeaient de la pluie, des fortes chaleurs, de la condensation, et de la lumière directe du soleil. Les terminaux NAV sont alimentés via PoE+, ce qui a renforcé la protection de l'environnement et simplifié l'intégration.

Tenir la distance avec NAV

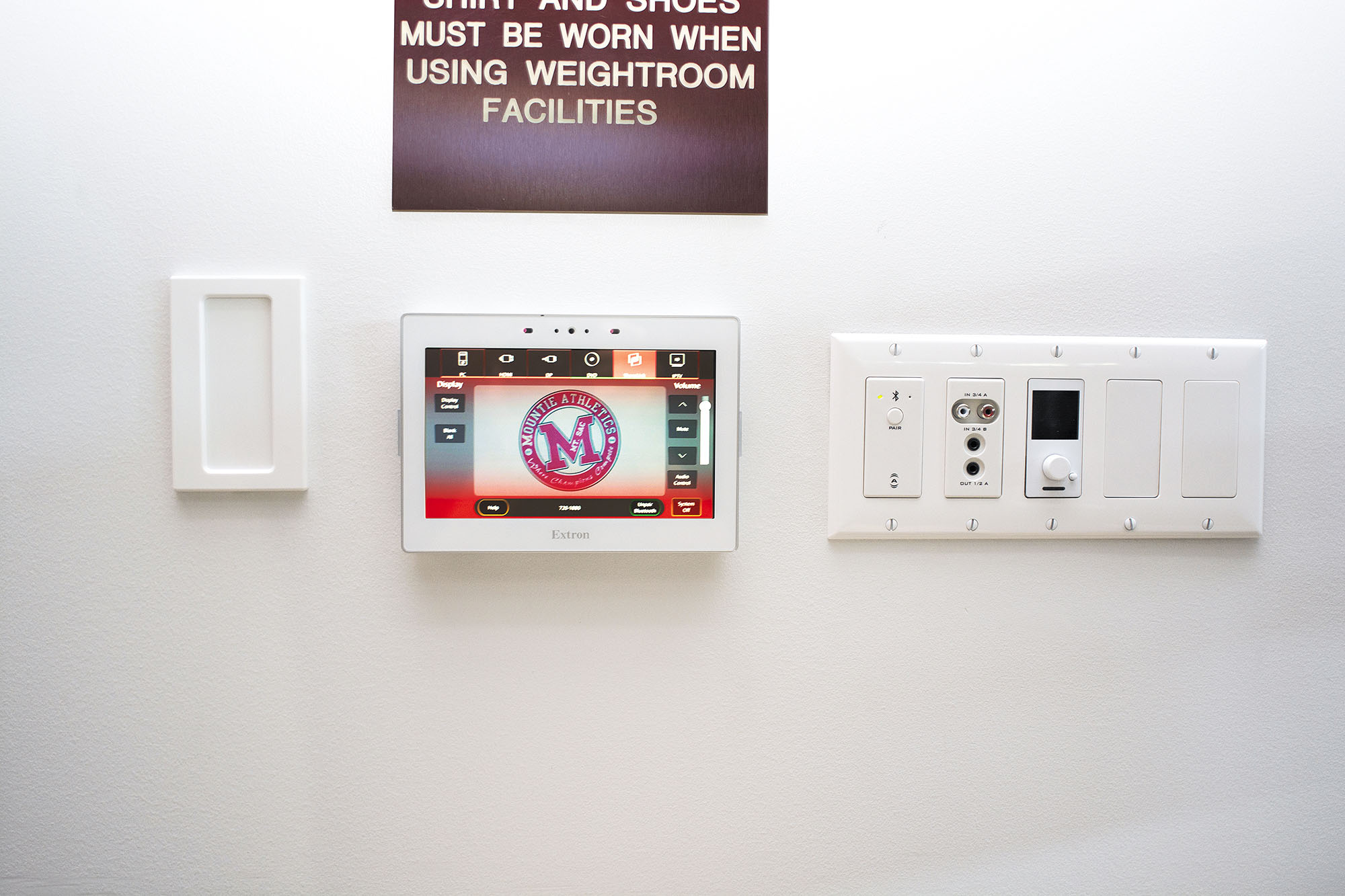

Le système NAV offre également des capacités de retransmission entre divers espaces. NAV permet de partager des flux caméra et du contenu associé à un événement se déroulant dans un espace avec un ou plusieurs autres espaces. Il arrive souvent que les entraîneurs utilisent l'un des tableaux d'affichage ou flux caméra pour les visualiser sur leur écran.

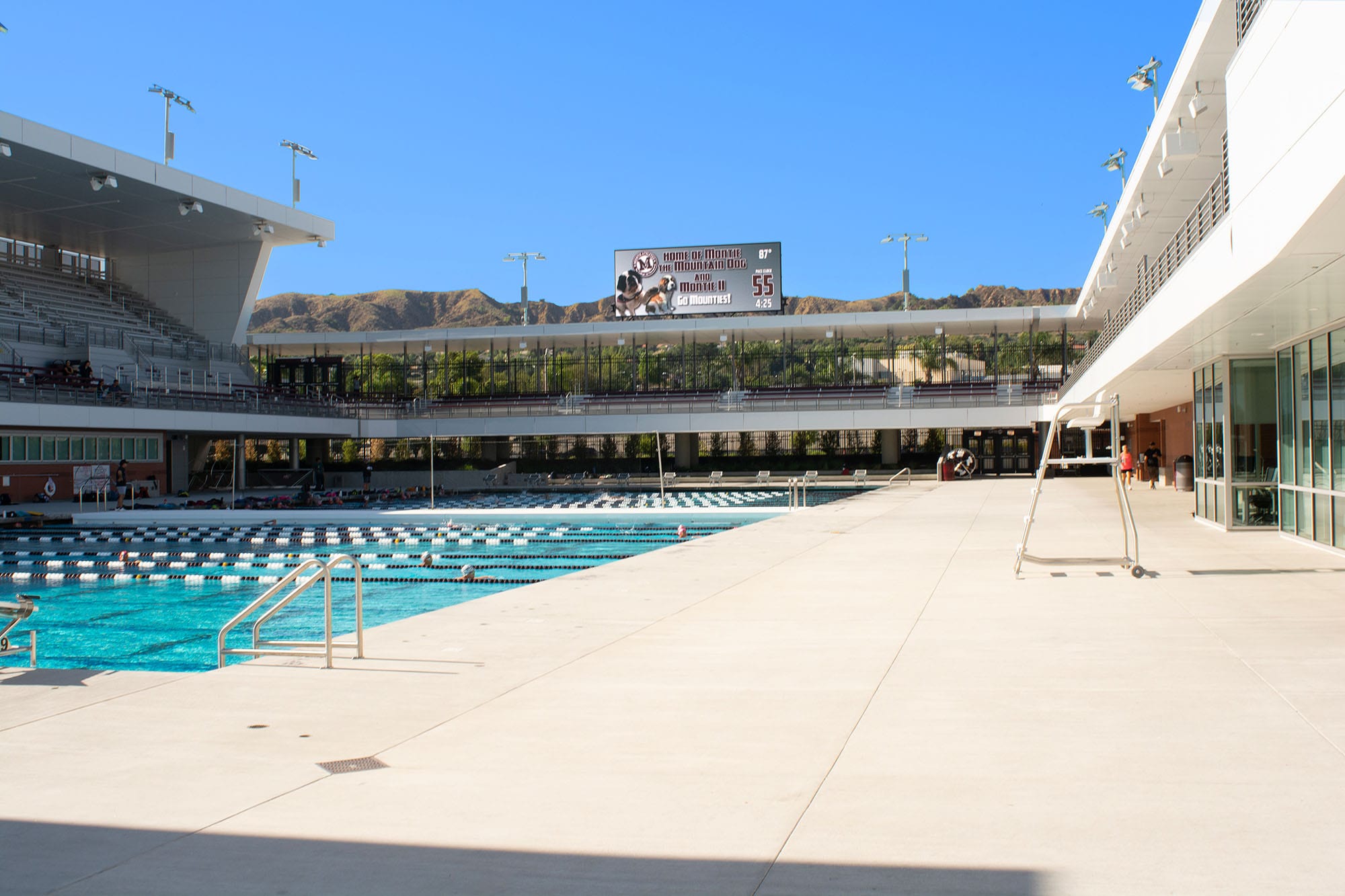

En matière de distribution de contenu lors d'un événement, une compétition de plongée peut notamment être partagée avec un public se trouvant dans un espace annexe n'importe où dans le complexe, comme la salle d'entraînement. Cette salle se trouve de l'autre côté du complexe et les écrans sont généralement utilisés pour la signalétique numérique, le divertissement, et les présentations à partir d'un PC portable. Les encodeurs et décodeurs avec scaler NAV étendent les flux et les contenus associés depuis la piscine vers ces écrans. Cette flexibilité permet au public présent de visualiser les manches et d'observer à distance les prestations des plongeurs. Pour les grands événements comme les championnats de lutte, la compétition principale se déroule dans le gymnase tandis que les différents concurrents et équipes s'échauffent dans la salle de lutte et le gymnase polyvalent. NAV permet aux lutteurs de suivre leurs prochains matchs et de surveiller le classement de leur équipe. Au deuxième étage, les spectateurs du salon VIP utilisent un écran tactile TouchLink^® Pro Extron pour sélectionner les flux de caméra et du tableau d'affichage à visualiser sur l'écran de la salle.

S'il y a un problème de réseau, nous laissons NAV nous dire de quoi il s'agit et où il se trouve plutôt que de nous déplacer vers chaque baie de brassage ; le système fonctionne à merveille.

Pour répondre aux enjeux de bande passante, la technologie Intelligent Selective Streaming de PURE3 Extron utilise les périodes de contenu vidéo à faible mouvement pour obtenir des débits extrêmement faibles tout en maintenant des performances vidéo quasi sans perte. Elle réduit considérablement la bande passante, mettant fin aux problèmes de capacité de débit avec les encodeurs et les décodeurs. PURE3 permet d'augmenter le nombre de flux sur le réseau convergent du Mt. SAC sans sacrifier la qualité vidéo.

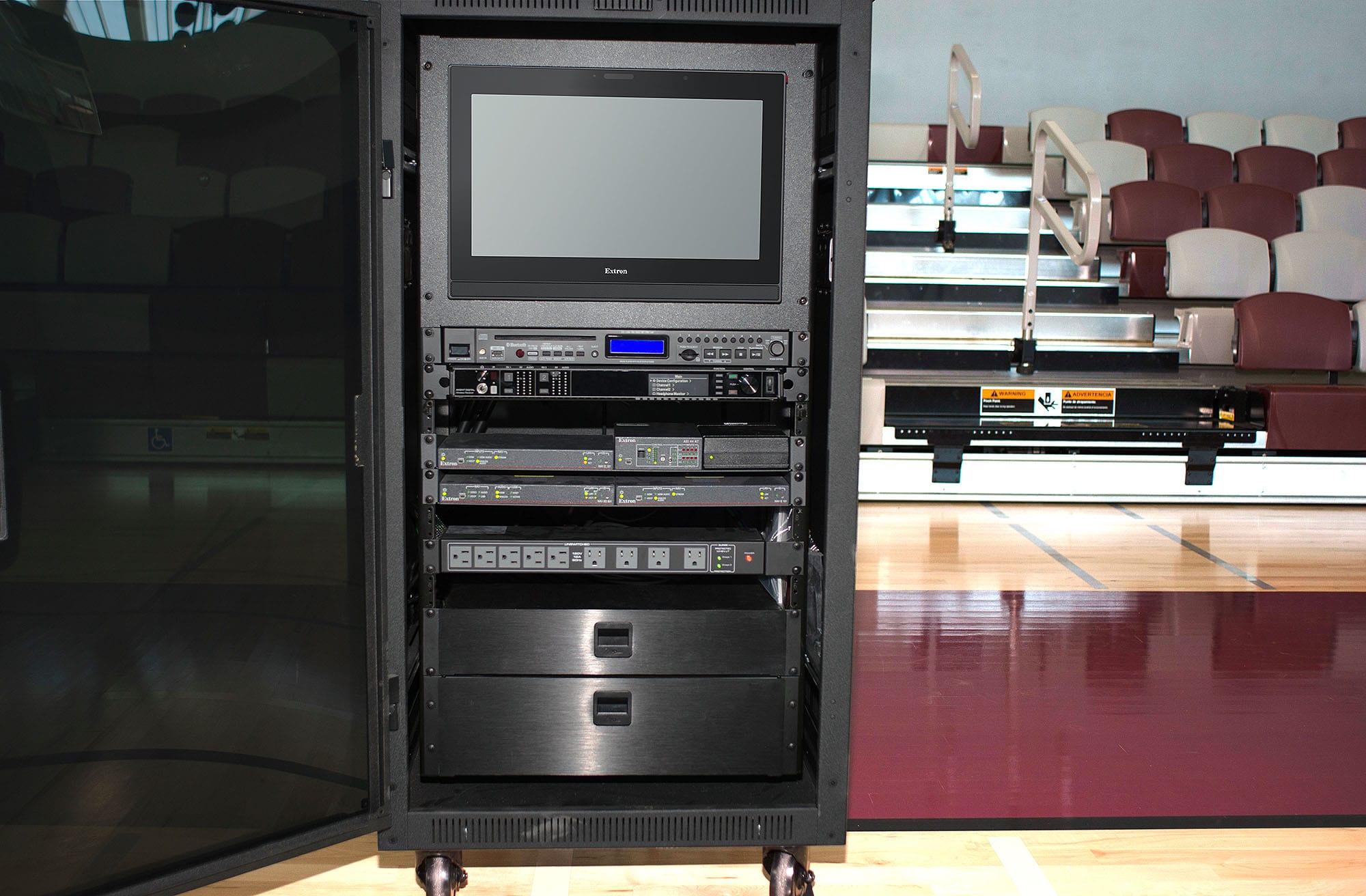

Chacun des espaces de compétition dispose de capacités de diffusion, avec quatre processeurs de streaming multimédia Extron par espace. Le système NAV envoie du contenu et des flux de caméra à chaque processeur multimédia, y compris les données des PC du tableau d'affichage.

La vidéo capturée est archivée et mise à disposition pour une distribution sélective sur le système NAV. L'entraîneur de volley‑ball trouve cela extrêmement utile, car il utilise deux caméras et processeurs pour enseigner aux joueurs la posture, le placement, et les techniques de manipulation du ballon. Les entraîneurs se connectent également au système NAV pour analyser les enregistrements et le contenu complémentaire, en utilisant l'un des écrans tactiles TouchLink^® Pro pour prévisualiser le contenu diffusé et sélectionner les éléments à envoyer à l'écran ou au mur d'images d'une salle.

Le système NAV étend les signaux audiovisuels vers la baie de brassage qui facilite la conversion des signaux en SDI à des fins de diffusion. Les cars‑régie peuvent utiliser l'un des ports disponibles comme flux d'entrée pour la diffusion. L'inverse est également possible, avec un flux de diffusion acheminé dans le car‑régie de l'installation pour une extension via NAV vers un ou plusieurs terminaux. Les retransmissions sont fréquentes au Mt. SAC. À titre d'exemple, l'équipe de lutte étant championne en titre de l'État, le tournoi de cette année qui se tiendra au Mt. SAC figure déjà sur les programmes de nombreux diffuseurs.

Dans le gymnase principal, le système de caméra PTZ est connecté à un processeur de streaming multimédia Extron avec un disque SSD intégré de 400 Go. Le processeur enregistre et distribue l'action en direct pour une visualisation dans les locaux via le système NAV. Cette conception permet d'envoyer la vidéo en direct d'un événement vers d'autres destinations sur le campus et d'alimenter le réseau de diffusion.

La nouvelle installation sportive et aquatique nous aide à recruter et à travailler sur l'analyse statistique et les performances, en utilisant les grands écrans pour voir ce qui se passe pendant les entraînements et les compétitions.

Contrôle personnalisé avec Extron

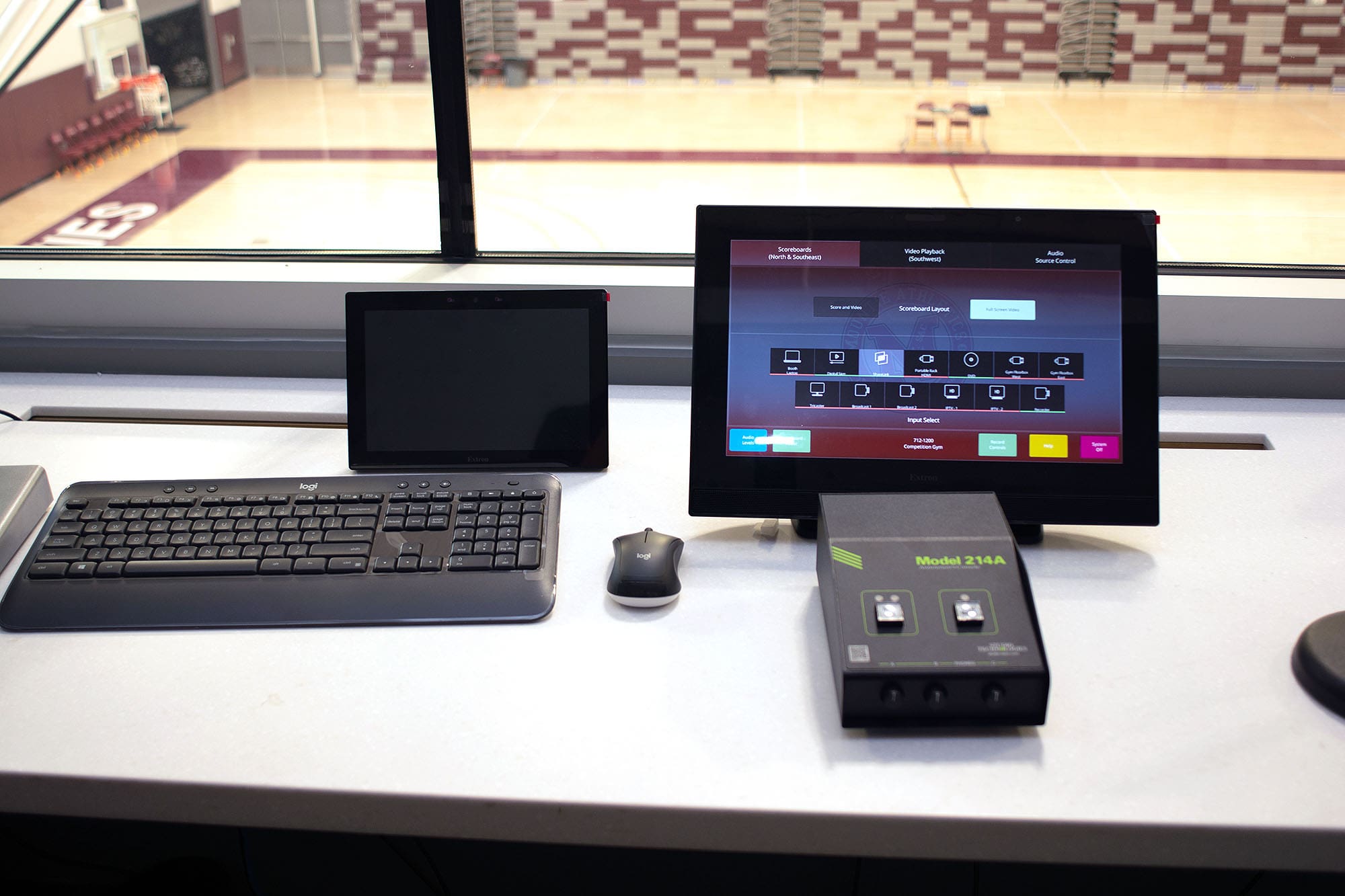

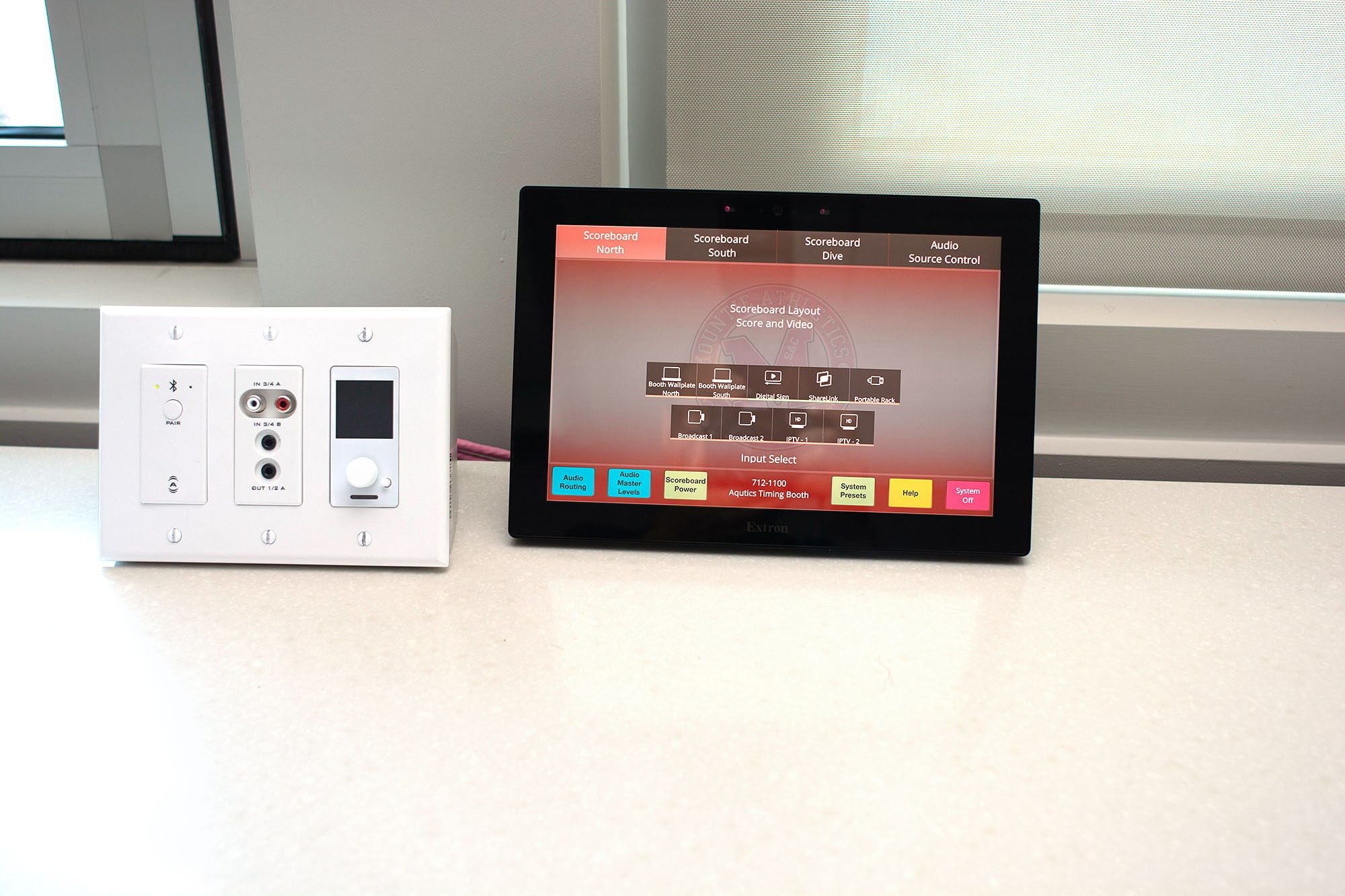

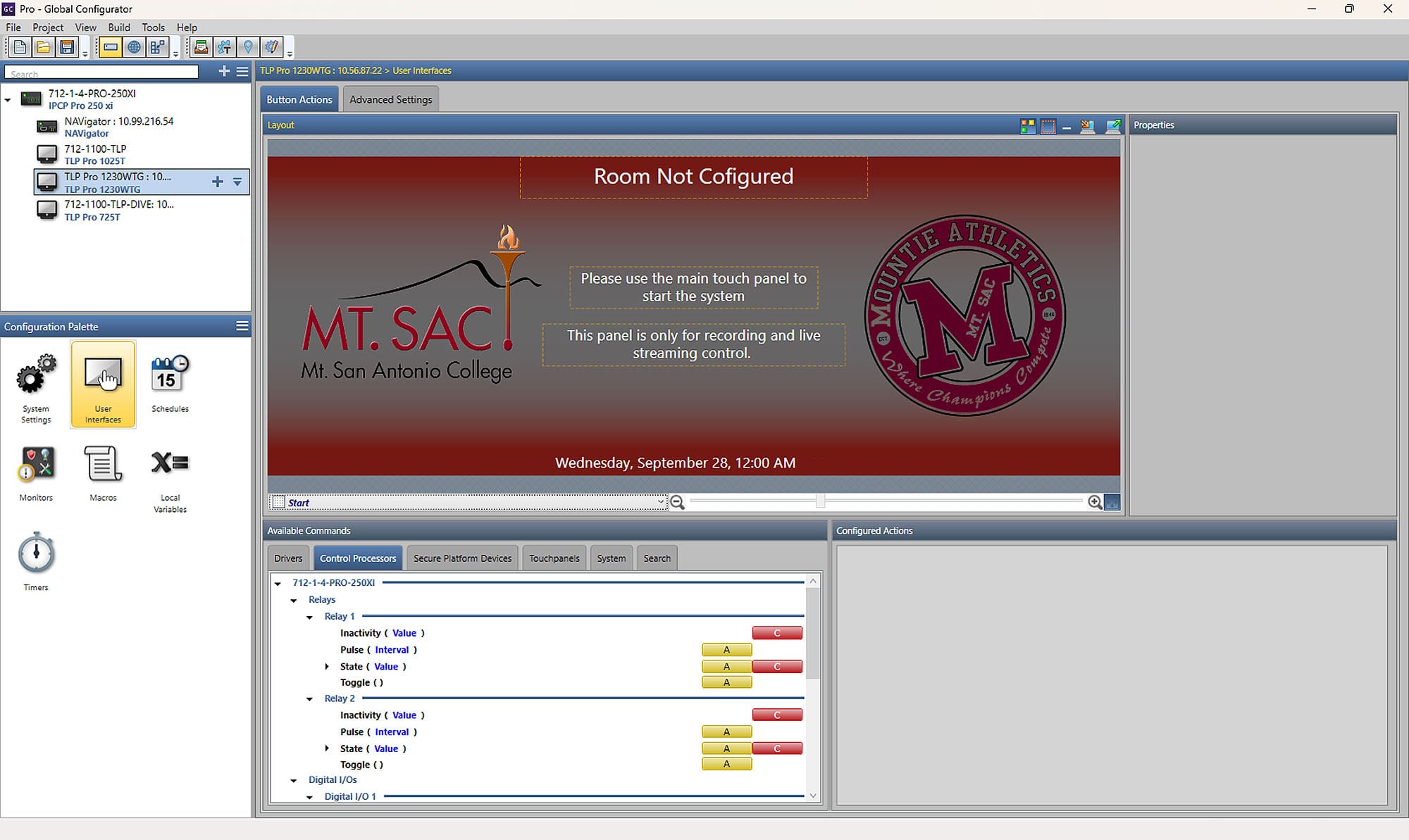

Le contrôle du système audiovisuel s'effectue sur son propre réseau VLAN. Les processeurs de contrôle IP Link^® Pro xi Extron fonctionnent en association avec les écrans tactiles de table TouchLink Pro de différentes tailles. Chaque environnement détermine la couleur de l'écran tactile et de l'interface graphique.

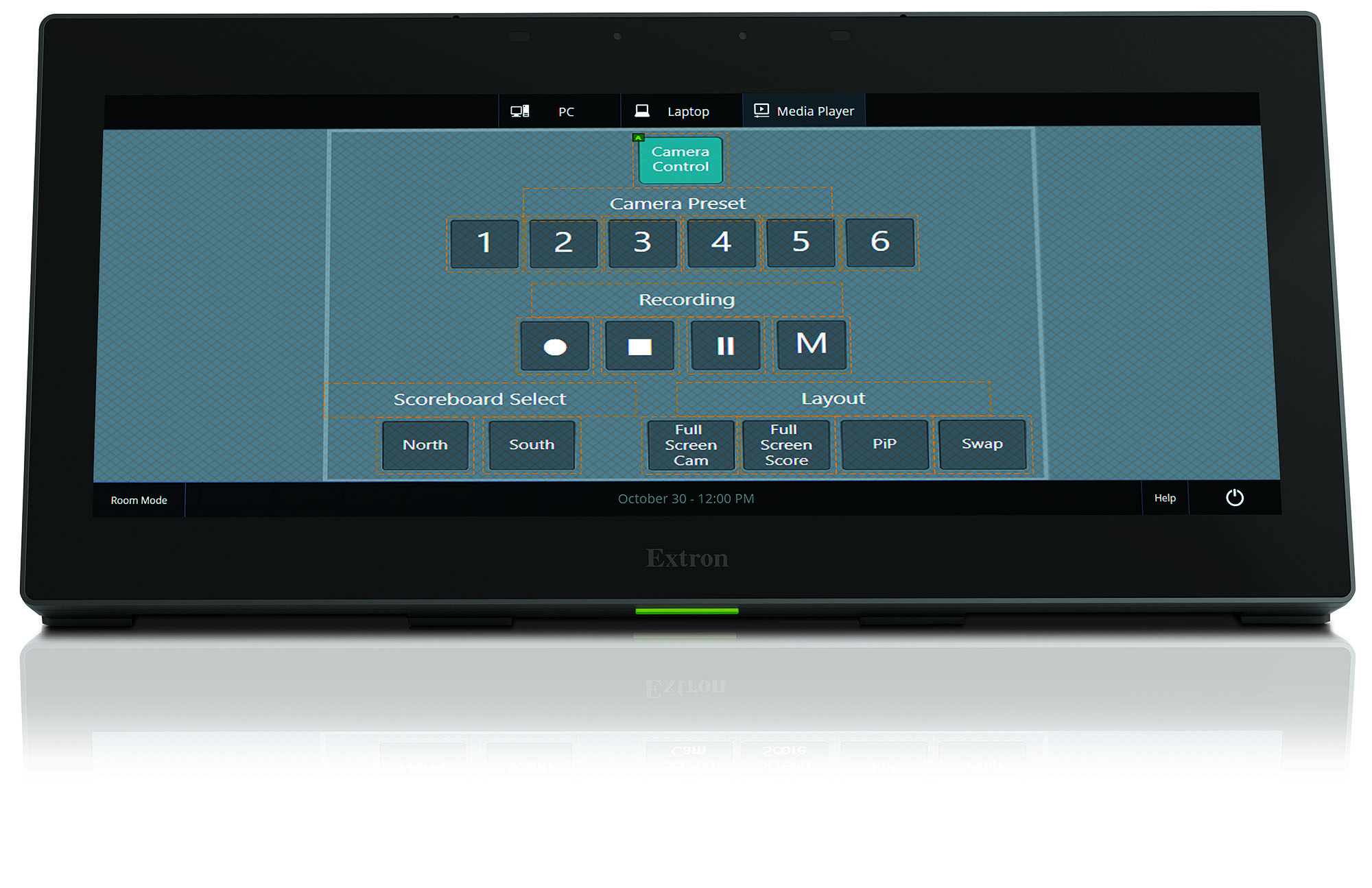

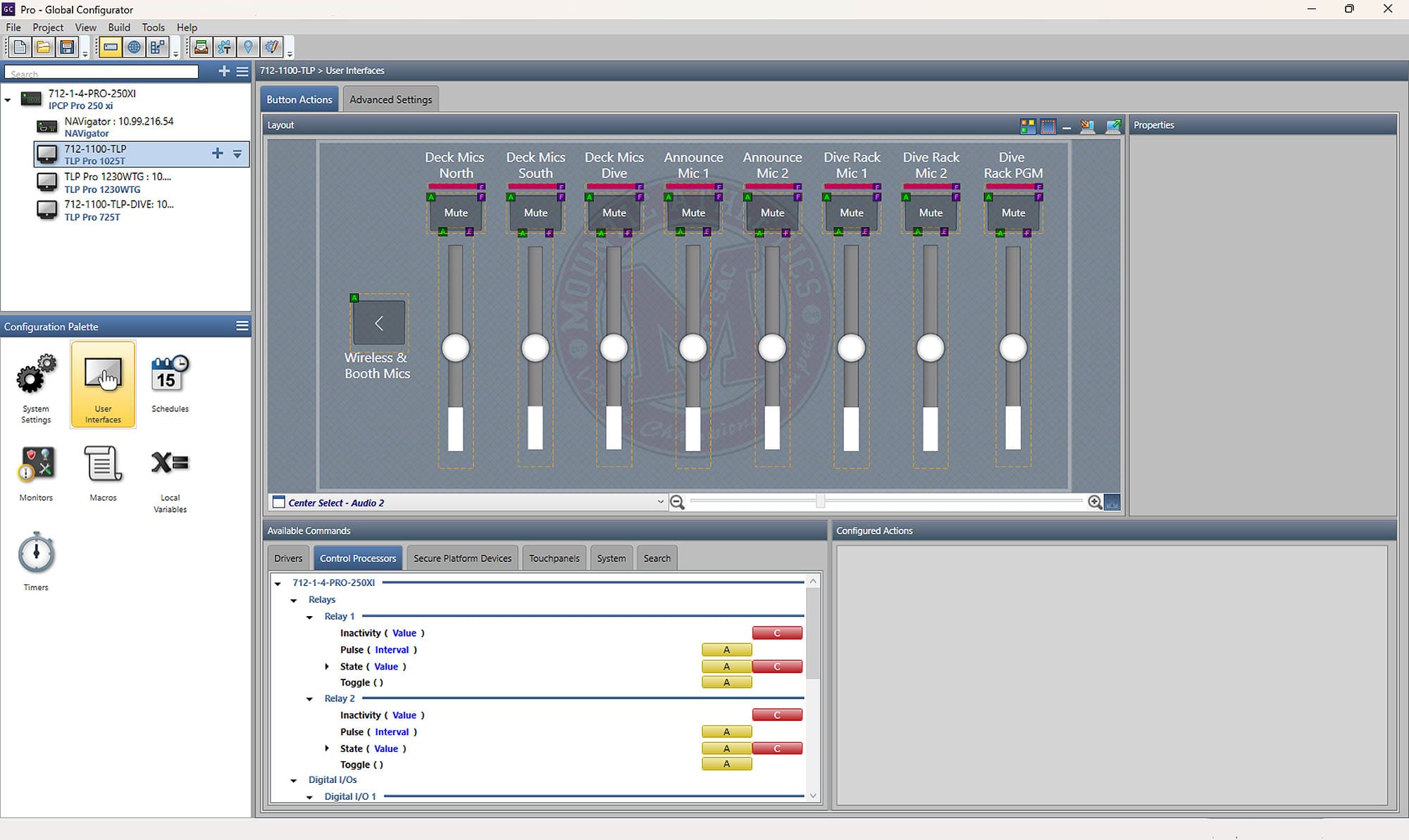

Même si elles dépendent des critères du campus, les interfaces utilisateur sont personnalisées en fonction des exigences uniques des différents espaces et salles du complexe. Centerpoint a utilisé les logiciels Toolbelt et GUI Designer Extron pour configurer et personnaliser l'interface de contrôle pour les gymnases, les piscines, les salles de sport, le centre de bien‑être, et le salon VIP ainsi que les halls, les salles de conférence, les salles de classe, et les autres espaces du complexe. Le système de contrôle est configuré en tenant compte de la facilité de navigation. En fonction des exigences de contrôle de chaque espace, un processeur de contrôle IP Link^® Pro Extron gère efficacement les commandes et achemine rapidement les communications.

Comment simplifier la conception, la mise en route, et le dépannage

Certains concepteurs estiment qu'une analyse de la conception d'un projet est inutile, fastidieuse, et parfois ennuyeuse. Mais plusieurs raisons devraient les inciter à la faire. Les environnements réseau sont complexes, et une simple erreur peut entraîner une défaillance du système. L'équipe du Mt. SAC a trouvé que le processus de révision de conception d'Extron était bénéfique et permettait d'économiser du temps et d'éviter des complications avant même le début de l'intégration. Les ingénieurs Extron du Network Technologies Support Group ont détecté quelques éléments manquants lors de la phase de conception initiale et ont suggéré des corrections, comme des topologies optionnelles et la possibilité pour NAVigator de gérer les terminaux.

Si le campus subit l'une des fréquentes pannes de courant frappant la région, le système NAV est le premier à se mettre de nouveau en service, accélérant ainsi la récupération complète de l'installation. Un NAVigator configure, gère, et contrôle en toute sécurité les terminaux NAV. Il facilite la configuration, la mise à jour, et la sauvegarde de tous les terminaux NAV de manière simultanée. Les presets personnalisés garantissent que chaque décodeur avec scaler NAV envoie la bonne résolution à l'écran connecté.

Le service client Extron est toujours de premier ordre. Lorsque nous avions des questions, des problèmes, ou simplement besoin d'éclaircissements lorsque nous travaillions avec les nouveaux environnements, nous ne nous sentions jamais seuls ; Extron était à nos côtés à chaque étape.

Des systèmes de commutation audiovisuelle Extron dans des espaces extérieurs

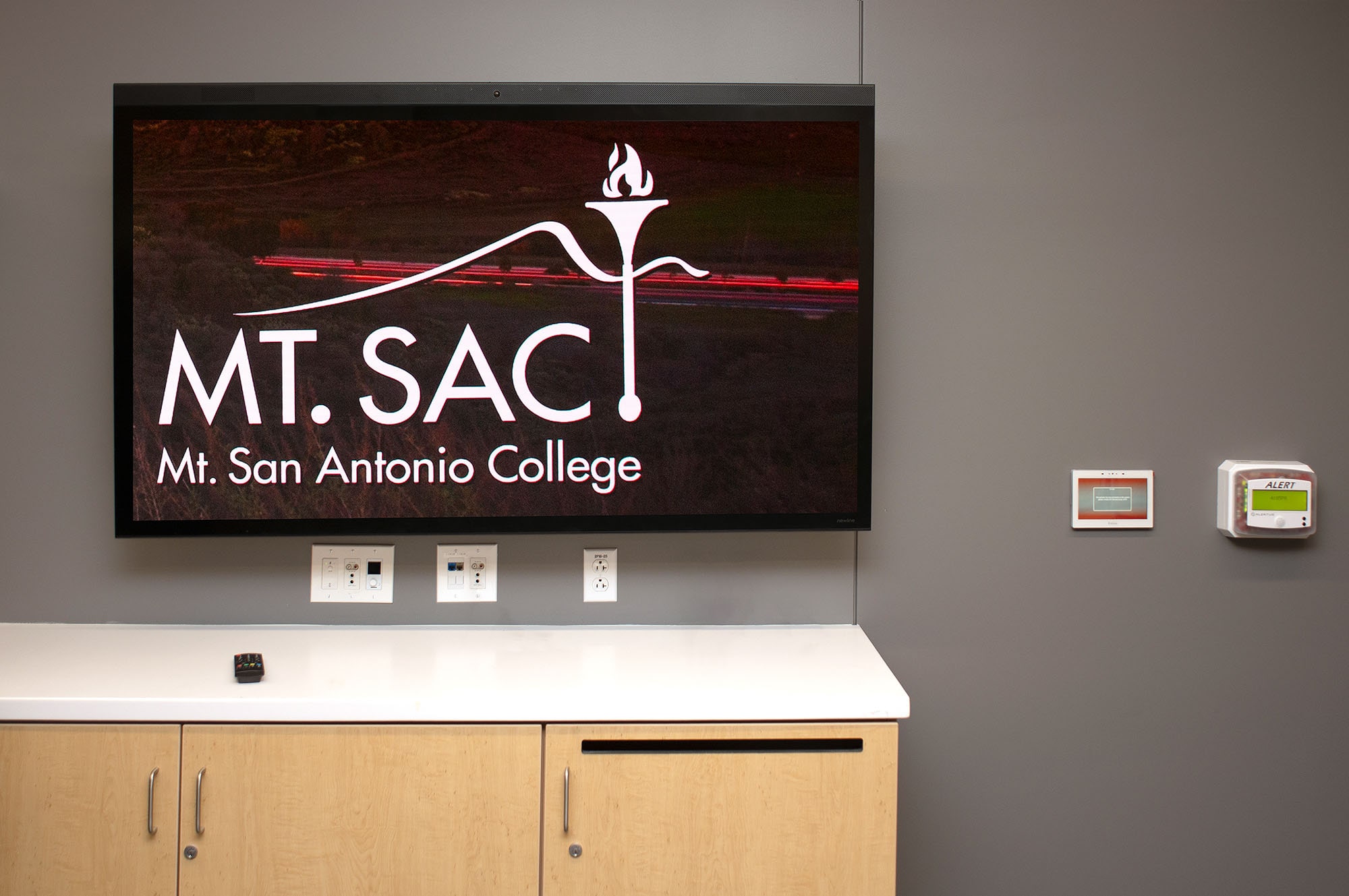

Plusieurs espaces du complexe, des salles de conférence et salles de classe aux zones d'activités dédiées, sont équipés de systèmes locaux de commutation et de distribution audiovisuelle, ainsi que d'une connectivité audiovisuelle câblée et sans fil. Bon nombre de ces salles utilisent une grille de commutation Extron. Par exemple, une grille de commutation 8x6 DTP CrossPoint^® 4K supporte le centre de bien‑être, permettant d'envoyer des flux de décodeurs et de signalétique numérique vers un ou plusieurs écrans de la salle. Un émetteur en plaque murale DTP^® au format Decorator permet de connecter des appareils personnels dotés de sorties audio analogiques et/ou HDMI au système audiovisuel. Une autre grille de commutation DTP CrossPoint 4K assure le scaling et la distribution vidéo pour le salon VIP, en envoyant le contenu au système d'affichage de la salle et à l'écran extérieur installé sur la terrasse VIP.

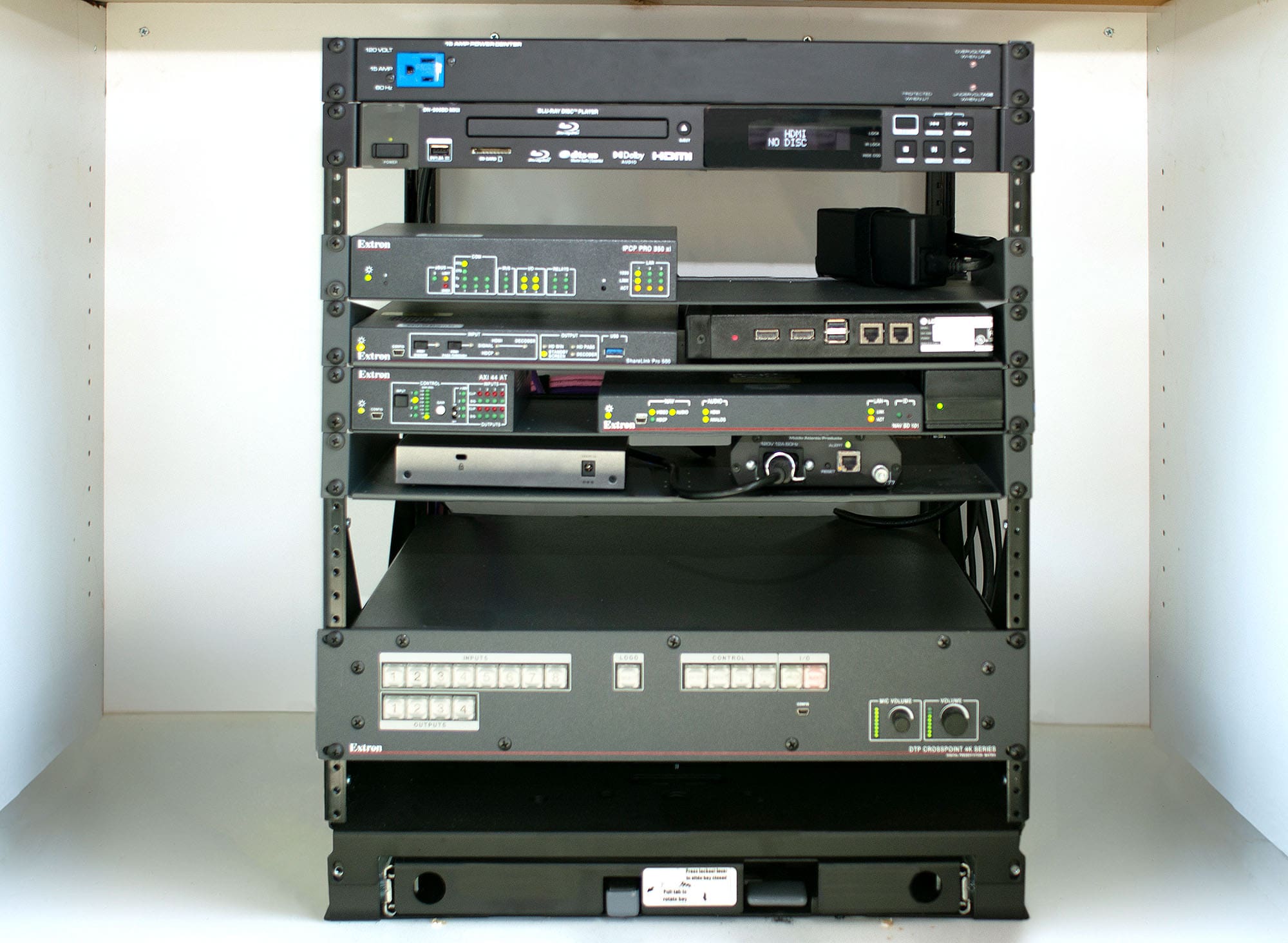

Les salles de conférence et de réunion du complexe ainsi que l'espace flexible comprennent chacun un scaler seamless et évolutif HDMI 4K/60 à huit entrées Extron, certaines salles plus grandes ajoutant un distributeur amplificateur DTP à huit sorties. Une passerelle de travail collaboratif ShareLink^® Pro facilite une connectivité sans fil dans ces systèmes. Des salles telles que le laboratoire d'apprentissage actif comprennent un sélecteur de présentation à huit entrées, séparant l'audio du signal source pour l'envoyer à une interface audio Dante Extron et sur le système NAV. Les sélecteurs de présentation avec scaler à quatre entrées, avec entrées et sorties DTP2 intégrées pour l'extension des signaux, assurent un routage pratique des signaux audiovisuels dans divers espaces tels que la salle d'activités du gymnase, la salle d'entraînement, la salle de lutte, et les studios d'aérobic.

Le système audiovisuel de chaque salle est contrôlé depuis un ou plusieurs écrans TouchLink Pro, qui sont associés à un processeur de contrôle IP Link^® Pro. De nombreuses salles incluent un écran de réservation TouchLink mural 10" Extron à l'extérieur de l'entrée principale, qui permet de réserver l'espace depuis la porte ou via le réseau de contrôle audiovisuel.

Le système NAV nous permet de supprimer un point de terminaison et d'étendre notre matrice virtuelle partout où le réseau peut exister, ce qui est largement véridique de nos jours.

RÉSULTATS

L'installation sportive at aquatique constituait le projet final pour le nouveau Mt. SAC Athletics Complex East. Elle propose des programmes sportifs complets et des opportunités d'entraînement qui contribuent à un esprit sain dans un corps sain. Elle peut aussi servir à l'accueil d'un programme complet de championnats d'État et de matchs de la California Interscholastic Federation sur le campus.

Partout où il y a une connexion réseau, le système NAV peut fournir un accès en entrée ou en sortie pour la commutation matricielle. Selon les équipes du programme sportif et de support du Mt. SAC, certaines des fonctionnalités et capacités les plus appréciées de NAV sont la dénomination des terminaux, la facilité d'utilisation, et la manière dont l'environnement matriciel virtuel est configuré. Sans sélecteurs physiques à contrôler et à entretenir, il y a moins de points de rupture dans l'installation à l'échelle du complexe.

Il est prévu d'inclure un routage du trafic multicast avec NAV, qui est déjà l'une des capacités du système AV Pro sur IP. La séparation des réseaux permettra à tous les composants d'avoir une plage IP localisée uniquement dans cet espace.

En attendant, le nouveau complexe a joué un rôle essentiel en aidant l'établissement à obtenir le parrainage de Nike, soulignant ainsi la haute qualité de son programme complet d'éducation sportive. Le complexe sportif et aquatique du Mt. SAC offre l'environnement idéal pour aider les champions à s'épanouir.

Notre nouvelle installation sportive et aquatique, avec ses murs d'images et sa technologie audiovisuelle de pointe, est un accomplissement collectif de mon équipe, des entraîneurs, des étudiants, et du soutien indéfectible de notre administration et de notre conseil d'administration.
