Le processeur pour mur d'images Quantum Ultra Extron transforme la bibliothèque de l'école Santa Catalina

L'école Santa Catalina accueille des filles âgées de 14 à 18 ans en internat et en externat dans un établissement catholique situé à Monterey, en Californie. L'école s'efforce de développer chez chaque élève une soif d'excellence qui les incite notamment à servir le monde avec courage, grâce, et compassion. La technologie joue à ce titre un rôle essentiel.

ENJEUX

La nouvelle bibliothèque Sister Mary Kieran Memorial Library de l'école est plus qu'un simple bâtiment renfermant des livres. Elle abrite une large collection de romans de fiction et d'ouvrages généraux, une quantité impressionnante de documents de référence, des espaces de différentes tailles pour l'étude individuelle, l'étude en groupe, le tutorat, les réunions, et les périodes libres, ainsi qu'une salle dotée de capacités de vidéoconférence. Pour cet espace, où les élèves peuvent partager des idées entre eux ainsi qu'avec leurs enseignants et le personnel, l'établissement avait besoin des outils et de la technologie appropriés pour faciliter ces interactions.

Le système audiovisuel de la salle de vidéoconférence était prévu pour un mur d'images 3x3 acceptant le contenu de diverses sources HDMI et USB installées en rack et connectées. Le contrôle devait être intuitif. La vidéoconférence était l'un des premiers objectifs de conception : il fallait que les participants puissent se voir et partager du contenu simultanément. L'école a choisi la société d'intégration EKC Enterprises pour concevoir et installer un système de mur d'images qui répondrait à toutes ses exigences.

La bibliothèque récemment rénovée de l'école Santa Catalina offre un cadre agréable et accueillant, avec une technologie supérieure comme le processeur pour mur d'images Quantum Ultra Extron qui facilite la communication et la collaboration.

SOLUTION DE CONCEPTION

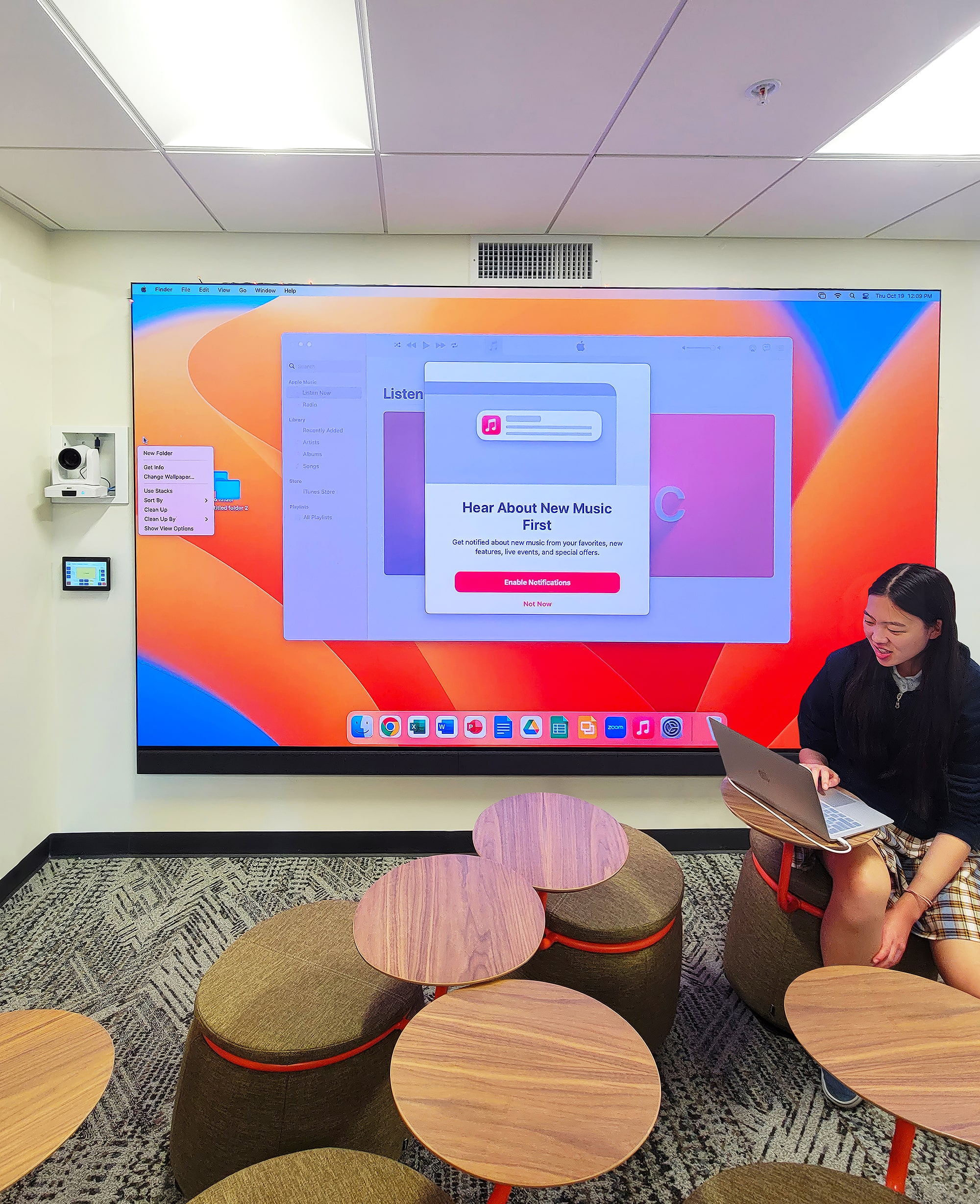

L'une des plus grandes salles de la Sister Mary Kieran Memorial Library comprend un système de mur d'images qui supporte des présentations et des vidéoconférences haut de gamme lors des réunions avec des participants locaux et distants. Les sources incluent des PC et des Apple TV^®, ainsi que des appareils personnels connectés dans la salle, notamment sur une plaque murale d'entrée HDMI située sur le pilier près de la porte. Le contenu est partagé depuis plusieurs emplacements.

Le système audiovisuel s'articule autour d'un écran LED 138" FHD Pro FusionMAX™ Primeview piloté par le processeur pour mur d'images 4K Quantum Ultra 305 Extron. Les signaux audiovisuels et de contrôle sont envoyés via un câble CATx blindé en utilisant des émetteurs et récepteurs DTP. Les sources et les composants du système audiovisuel sont montés en rack dans la baie technique de la salle de conférence annexe.

Le Quantum Ultra Extron transforme le contenu en apprentissage collaboratif

Le châssis à cinq emplacements du Quantum Ultra est configuré avec des cartes d'entrée HDMI et de sortie paires torsadées DTP^®. Il accepte les signaux audiovisuels provenant directement de sources HDMI tandis qu'un sélecteur USB Extron convertit les signaux USB, provenant par exemple d'un PC, en HDMI. L'EDID et la résolution de sortie sont configurés pour s'adapter au mur d'images et à sa résolution native de 1080p. Le bus vidéo HyperLane^® du processeur offre des performances en temps réel avec un débit total de 400 Gb/s, répondant aux exigences de bande passante élevée du mur d'images LED. Les capacités simultanées de scaling et de présentation des vidéos de plusieurs sources sont instantanées.

Le Quantum Ultra a été choisi compte tenu de ses nombreuses caractéristiques et de sa durée maximale de fonctionnement. En plus des nombreuses capacités de fenêtrage, il fournit une image optimale, scalée sur l'intégralité du canevas, notamment durant la réunion d'un club de l'école. Le scaler Vector™ 4K Extron contrôle l'augmentation et la réduction de la résolution de l'image. L'équipe d'intégration d'EKC a programmé plusieurs presets pour le mur d'images dans le système, permettant aux utilisateurs de sélectionner facilement la disposition optimale des fenêtres pour leur application.

Pour étendre les signaux vidéo entre le processeur monté en rack et le mur d'images, un récepteur DTP^® Extron est installé derrière l'écran. Le concepteur du système a choisi ce modèle car il reçoit les signaux DTP, les convertit en HDMI, et supporte le contrôle et l'audio analogique tout en conservant l'intégrité des signaux sur des distances allant jusqu'à 100 m (330').

Pour le contrôle du système audiovisuel, un écran tactile TouchLink^® Pro 7" Extron est placé sur le mur à proximité de l'écran LED. Il est associé au processeur de contrôle IP Link Pro^® Extron installé dans la baie technique de la salle. L'interface tactile est personnalisée et convient aussi bien aux utilisateurs novices qu'expérimentés.

Lorsque l'école a décidé de passer d'un mur d'images 3x3 à un écran LED à vision directe pour la nouvelle bibliothèque, la modularité du processeur Quantum Ultra Extron a permis de mettre à jour la conception avec une simple reconfiguration pour fournir le contenu en fenêtres requis avec une intégrité des signaux à une vitesse incroyable.

RÉSULTATS

De la conception à la mise en route du système, le projet a été mené à bien en sept mois. L'écran LED de la bibliothèque, piloté par le processeur pour mur d'images Quantum Ultra 305 Extron, est considéré comme un outil précieux sur le campus. Les élèves et le personnel apprécient la qualité de l'image, la flexibilité des fenêtres, et la stabilité des diverses capacités de la salle. Dans l'ensemble, le système de mur d'images aide l'école Santa Catalina à atteindre ses objectifs : permettre aux élèves de poser des questions plus approfondies, de faire des choix plus courageux, de devenir des leaders plus audacieux, et d'adopter leur personnalité la plus spirituelle et la plus authentique.
