Les solutions AV sur IP et de contrôle Extron offrent une connectivité étendue dans le nouveau bâtiment Echo de la TU Delft

Si l'on tient compte de l'intégration dans notre écosystème audiovisuel existant, d'un projet pilote réussi, et d'un support technique éprouvé, la mise en place de la technologie AV Pro sur IP NAV Extron dans notre nouveau bâtiment d'enseignement était un choix évident.

L'Université de technologie de Delft (TU Delft), aux Pays‑Bas, est réputée comme étant la plus ancienne et la plus grande université technique publique néerlandaise. En 2022, elle figurait parmi les dix meilleures institutions mondiales d'ingénierie et de technologie selon le classement QS World University Rankings.

Le bâtiment Echo, une nouvelle installation du campus, a été conçu avec le plus grand soin pour répondre à l'évolution des besoins de l'université en matière d'adaptabilité des espaces d'enseignement pour ses activités actuelles et futures. Cette merveille architecturale est un centre dynamique pour l'apprentissage innovant, la collaboration, et l'interaction sociale. Elle possède une solide réputation en termes d'énergie positive et s'harmonise parfaitement avec les espaces publics environnants.

Parce que l'université souhaitait connecter plusieurs salles afin de supporter la retransmission à distance de contenus, les concepteurs de systèmes ont opté pour le système AV Pro sur IP NAV Extron pour acheminer tous les signaux via le réseau du bâtiment. Le système NAV joue un rôle majeur en tant qu'infrastructure principale de l'ensemble du système audiovisuel.

ENJEUX

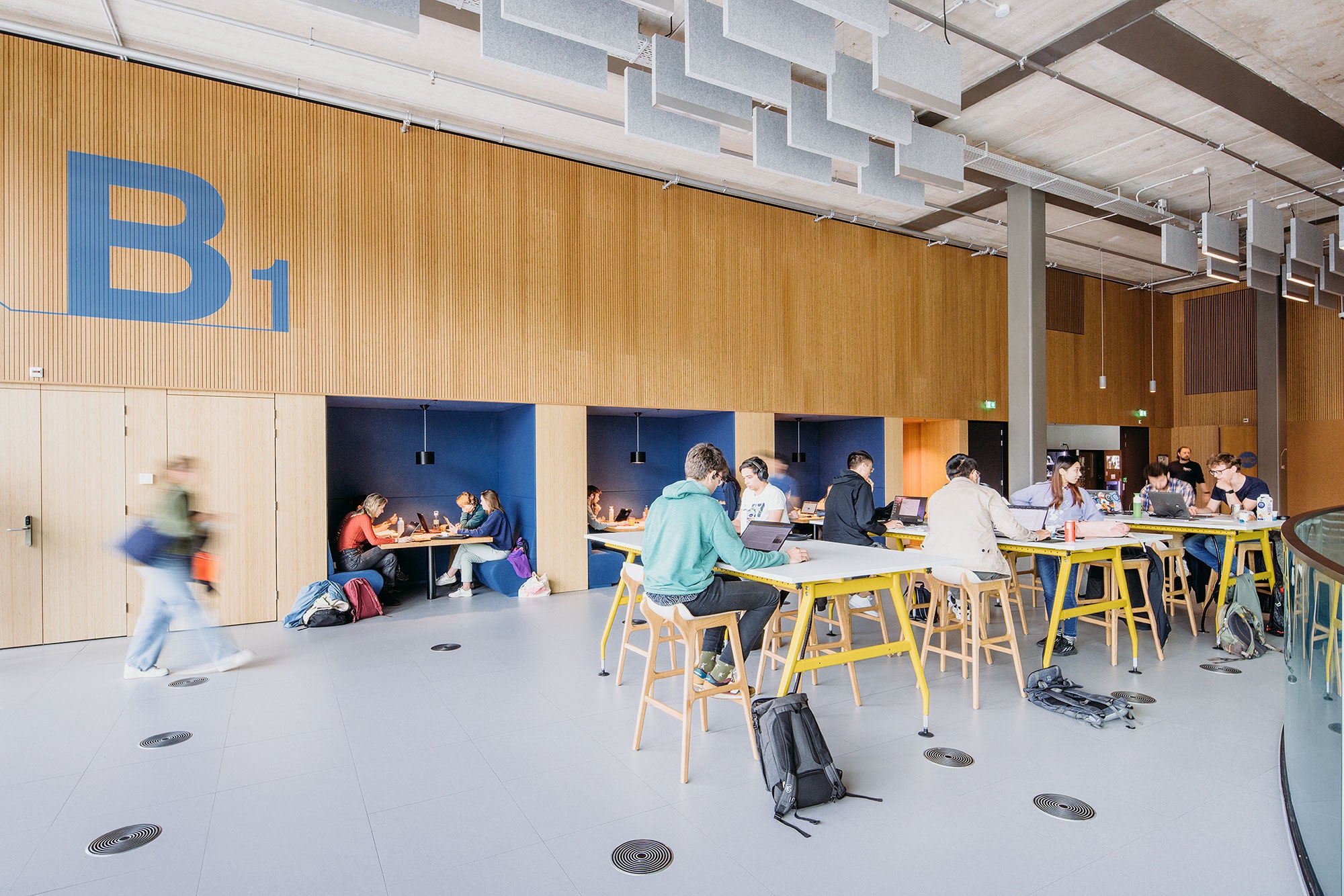

Le bâtiment Echo occupe une large superficie de 8 844 m² (95 000 pi²), et est judicieusement réparti sur quatre étages. Il accueille notamment les cours magistraux, les travaux dirigés, les travaux en groupe, l'apprentissage par projet, les débats, et l'auto-apprentissage.

L'aménagement intérieur du bâtiment permet de disposer de salles de moyenne et de grande dimension, pouvant accueillir de 150 à 700 personnes, tandis que des salles plus petites sont dédiées à des activités spécialisées, telles que l'apprentissage par projet, pouvant accueillir des groupes allant jusqu'à 70 participants.

Concevoir le système audiovisuel

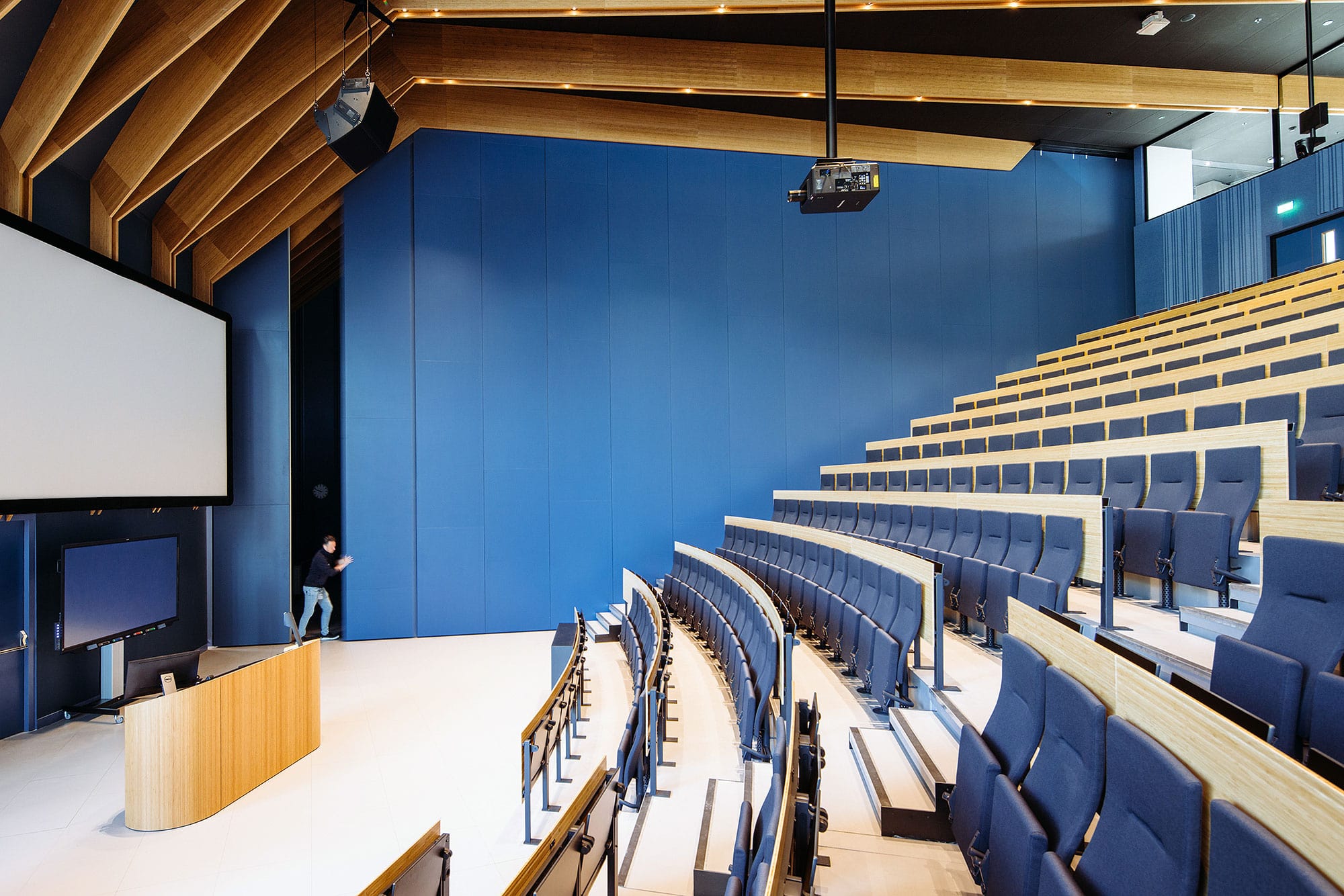

Espaces d'enseignement polyvalents : un système audiovisuel parfaitement ajustable était indispensable dans les salles de classe du bâtiment Echo, étant donné leurs agencements flexibles et la possibilité de séparation du plus grand amphithéâtre en trois espaces. Il était essentiel de garantir que les équipements audiovisuels, tels que les projecteurs, les écrans, et les microphones, puissent s'adapter facilement à chaque configuration de salle. Le système devait aussi supporter diverses méthodes d'enseignement, des cours traditionnels jusqu'aux discussions interactives et aux activités basées sur des projets.

Expérience utilisateur et interaction : les administrateurs de la TU Delft souhaitaient stimuler l'interaction sociale entre les étudiants, les enseignants, et les visiteurs en mettant en œuvre un système audiovisuel qui supporterait l'apprentissage collaboratif et l'interaction de groupe. De plus, le système audiovisuel devait être intuitif pour que les étudiants et les enseignants puissent facilement utiliser et accéder à la technologie.

Durabilité et efficacité énergétique : l'engagement de la TU Delft en faveur de la durabilité et de la neutralité énergétique exigeait que les équipements audiovisuels sélectionnés soient en mesure de soutenir les initiatives d'efficacité énergétique du bâtiment. Ceci impliquait l'intégration d'un vaste éventail de fonctionnalités écoénergétiques ainsi que d'alimentations très économes en énergie.

Extensibilité et évolutivité : avec l'augmentation de la population étudiante et l'évolution des méthodes d'enseignement, le système audiovisuel a dû s'adapter aux modifications potentielles des espaces d'enseignement.

Intégration architecturale : les architectes du bâtiment ont imaginé un lieu de rassemblement attrayant pour les étudiants et les visiteurs. Le système audiovisuel devait s'intégrer de manière optimale avec les autres dispositifs du bâtiment. La coordination entre ces éléments était essentielle pour créer une expérience utilisateur holistique qui favoriserait l'interaction sociale et le confort au sein du bâtiment.

En somme, la conception des systèmes audiovisuels du bâtiment Echo impliquait de répondre aux exigences spécifiques des espaces d'enseignement polyvalents, d'améliorer l'interaction entre les utilisateurs, de s'aligner sur les objectifs de durabilité, de garantir l'évolutivité, et de s'adapter à la conception globale du bâtiment.

SOLUTION DE CONCEPTION

Les systèmes audiovisuels du bâtiment ont été conçus par l'intégrateur audiovisuel PCI en collaboration avec Marco Buitenhuis de la TU Delft. L'ensemble du projet de système audiovisuel s'est étendu sur presque quatre années, des discussions initiales jusqu'à la phase d'installation finale.

Les produits Extron constituent la norme de longue date pour les espaces audiovisuels de la TU Delft, assurant l'uniformité et la standardisation des équipements sur l'ensemble du campus. Cette approche standardisée simplifie l'installation, la programmation du contrôle audiovisuel, et le dépannage, améliorant ainsi l'efficacité globale.

Un maximum de flexibilité dans de nombreux espaces d'enseignement

Marco Buitenhuis, Spécialiste audiovisuel/informatique à la TU Delft, a expliqué certaines des raisons les ayant poussé à choisir Extron : « Si l'on tient compte de l'intégration dans notre écosystème audiovisuel existant, d'un projet pilote réussi, et d'un support technique éprouvé, la mise en place de la technologie AV Pro sur IP NAV Extron dans notre nouveau bâtiment d'enseignement était un choix évident. »

Le bâtiment Echo abrite dix espaces d'apprentissage uniques, chacun conçu pour répondre à diverses méthodes d'enseignement. Parmi ces espaces, cinq sont conçus spécifiquement pour les présentations audiovisuelles high‑tech. Chacune de ces salles est équipée d'un tableau d'écriture numérique et d'un processeur multi‑fenêtres MGP 641 Extron qui supporte la vidéo 4K/60 pour offrir une expérience d'apprentissage stimulante.

En examinant plus en détail les fonctionnalités des cinq salles audiovisuelles avancées, trois d'entre elles servent d'amphithéâtres « classiques » conçus principalement pour l'enseignement traditionnel en présentiel. Les deux dernières salles sont destinées à l'apprentissage collaboratif, encourageant les discussions et les activités de groupe.

Le bâtiment Echo dispose d'une autre salle dédiée uniquement aux débats entre les étudiants. Quatre espaces sont par ailleurs conçus comme des salles de projets, supportant diverses activités de formation. Notons que certaines de ces salles incluent des parois mobiles, offrant une flexibilité dans la configuration de chacune d'entre elles. Le système NAV joue un rôle crucial pour assurer un fonctionnement optimal de l'audiovisuel, que les salles soient combinées ou séparées.

Pour garantir des transitions fluides entre les sources, ces salles utilisent le sélecteur HDMI de la gamme SW HD 4K PLUS Extron, qui est géré via un écran tactile TouchLink Pro^® placé sur le pupitre. L'intégration de la technologie EDID Minder^® Extron est l'un des principaux avantages de ce sélecteur ; elle garantit une communication ininterrompue avec les sources connectées.

Gestion de systèmes AV sur IP

Le rack central du bâtiment comprend le gestionnaire de systèmes NAVigator, un appareil sécurisé qui centralise le contrôle du système NAV. Il supporte également plusieurs encodeurs NAV, qui acceptent les signaux des caméras et des tableaux blancs, ainsi que des décodeurs NAV avec scaler, qui fournissent des signaux aux projecteurs et aux écrans. Certains des encodeurs et décodeurs NAV incluent une extension USB pour accéder aux serveurs centraux. Cette approche centralisée simplifie la conception et la maintenance du système.

Le gestionnaire de systèmes NAVigator sur navigateur est simple à utiliser et permet aux techniciens de configurer, superviser, et dépanner l'intégralité du système à l'aide d'une seule interface. Les encodeurs NAV sont placés stratégiquement près de chaque source audiovisuelle, assurant la transmission des signaux vidéo haute qualité et avec une très faible latence, ainsi que de l'audio HDMI et AES67. Les décodeurs NAV avec scaler, placés derrière chaque écran, fournissent des signaux vidéo haute qualité adaptés aux capacités des écrans qui leur sont associés.

« J'apprécie la facilité d'utilisation de la console NAVigator pour acheminer les divers signaux entre les appareils », indique Marco Buitenhuis. « Pour la retransmission de contenus, toute demande de liaison entre des salles est rapidement satisfaite car NAV peut recevoir chaque signal étant donné qu'ils se trouvent déjà sur le réseau. »

Contrôle et supervision du système

Des écrans tactiles TouchLink Pro sont placés sur les pupitres ou disposés au mur. Ils fonctionnent de manière optimale avec les processeurs de contrôle IPCP Pro xi pour offrir une gestion conviviale et flexible de toutes les fonctions audiovisuelles de la salle. Ils sont aussi parfaitement synchronisés avec le gestionnaire de systèmes NAVigator pour distribuer le contenu via le réseau. Pour une supervision globale du système audiovisuel, le personnel de support utilise GlobalViewer^® Enterprise (GVE) Extron pour contrôler chaque appareil connecté. Avec GVE, ils sont en mesure de superviser et d'évaluer l'utilisation des équipements et des salles, de planifier à l'avance les tâches de maintenance, et de gérer les listes d'inventaire avec des rapports personnalisés.

Pour la retransmission de contenus, toute demande de liaison entre des salles est rapidement satisfaite car NAV peut recevoir chaque signal étant donné qu'ils se trouvent déjà sur le réseau.

RÉSULTATS

Le bâtiment Echo de la TU Delft témoigne de l'engagement de l'université en faveur de l'innovation, de l'adaptabilité, et de la durabilité. Étant l'une des meilleures institutions au monde, l'approche avant-gardiste de la TU Delft est évidente non seulement dans ses programmes universitaires, mais également dans son infrastructure, combinant de manière optimale une technologie de pointe avec des conceptions économes en énergie.

Grâce à ses systèmes audiovisuels avancés, le bâtiment Echo crée un environnement propice à des méthodes d'apprentissage aussi bien traditionnelles que collaboratives.

L'intégration méticuleuse des produits Extron, l'engagement en faveur de la durabilité, et la capacité à s'adapter à l'évolution des besoins de la population étudiante démontrent la vision de l'université pour l'avenir. Cet engagement garantit que le bâtiment Echo restera un centre d'apprentissage innovant pour les années à venir.
