Extron et AV Structural simplifient l'intégration audiovisuelle dans une clinique de pointe

Cette clinique s'est distinguée par l'étendue du travail à accomplir, des murs d'images publics et du masquage sonore aux interfaces IRM et aux conférences de la direction. La plateforme Extron a fait preuve d'une grande robustesse, ce qui a simplifié l'installation tout en renforçant sa durabilité.

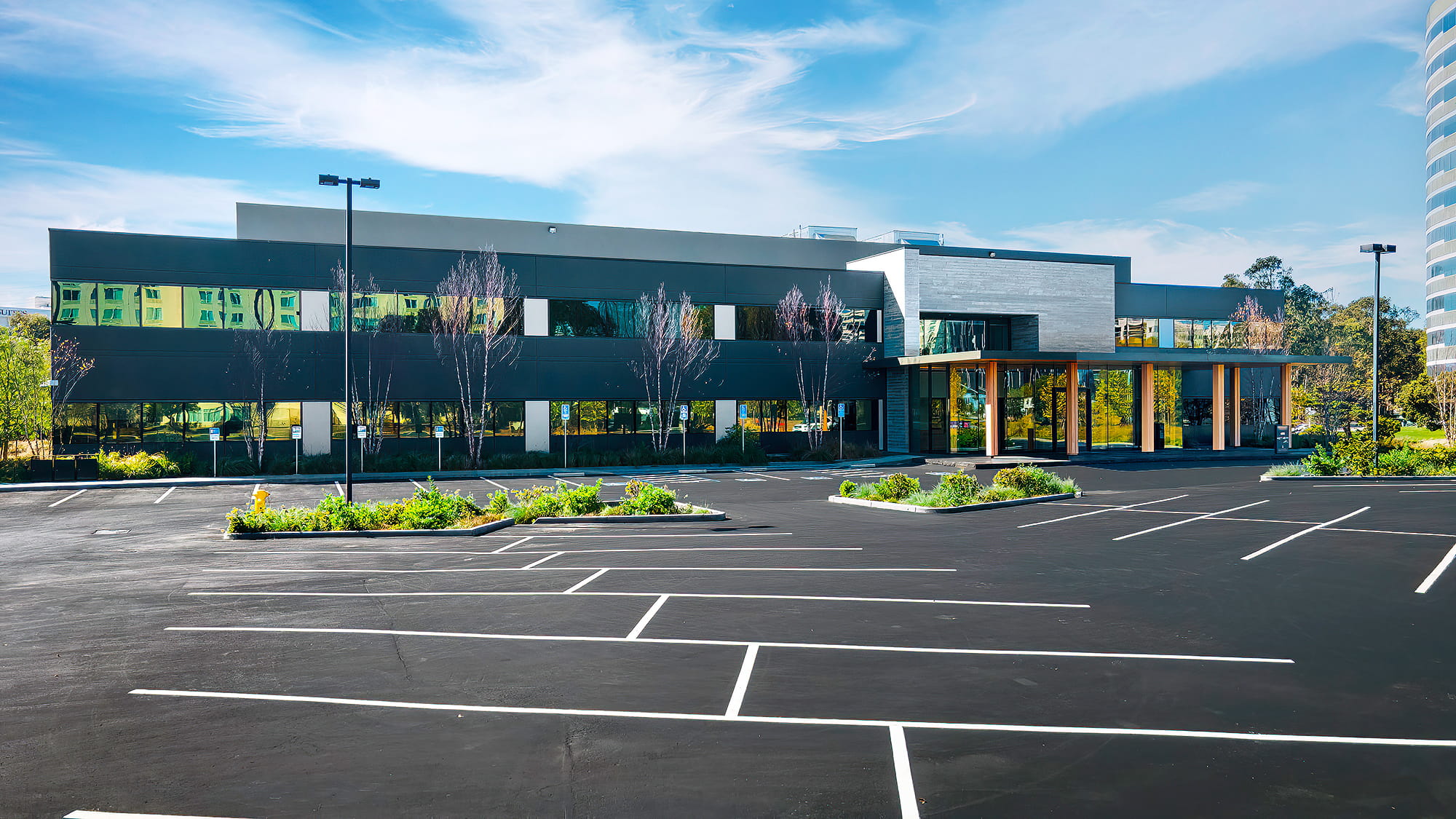

Human Longevity Inc. dispose de plusieurs cliniques de pointe à travers les États‑Unis, chacune dédiée à offrir un bien‑être de précision grâce à des soins personnalisés. Sur son site de South San Francisco, la société souhaitait une infrastructure audiovisuelle en parfaite adéquation avec la technologie médicale évoluée de la clinique, qui reflèterait son engagement en faveur d'un traitement individualisé.

L'objectif était de créer un système intelligent permettant la gestion de la vidéoconférence, de la consultation des patients, de l'imagerie médicale, et de la diffusion de contenus numériques dans un environnement de contrôle unifié. AV Structural, un leader de l'intégration de systèmes implanté à Concord, en Californie, a été chargé de concevoir, de programmer, et d'installer une solution audiovisuelle complète pour l'ensemble du bâtiment. Leur objectif premier était de concevoir un système audiovisuel pouvant assurer le fonctionnement d'une interface utilisateur cohérente, et concilier efficacité opérationnelle et respect du secret médical. L'équipe a choisi les technologies Extron pour fournir un système standardisé qui fonctionne de façon homogène dans divers espaces.

ENJEUX

Ce projet a rapidement fait face à des impératifs de calendrier. Étant donné qu'AV Structural ait été engagé alors que la construction avait déjà débuté, les phases de conception et d'installation ont été considérablement raccourcies. Les travaux de charpente, de cloisons sèches, et d'électricité étant déjà bien avancés, l'accès aux salles principales était retardé et manquait souvent de fluidité. Cela a obligé l'équipe audiovisuelle à organiser l'installation en fonction des autres corps de métiers, travaillant souvent en horaires décalés ou avançant de pièce en pièce selon la disponibilité des locaux. L'approvisionnement en produits a dû être effectué en même temps que la conception et la coordination du système, ce qui a demandé une élaboration précise de la liste des composants et des approbations internes rapides.

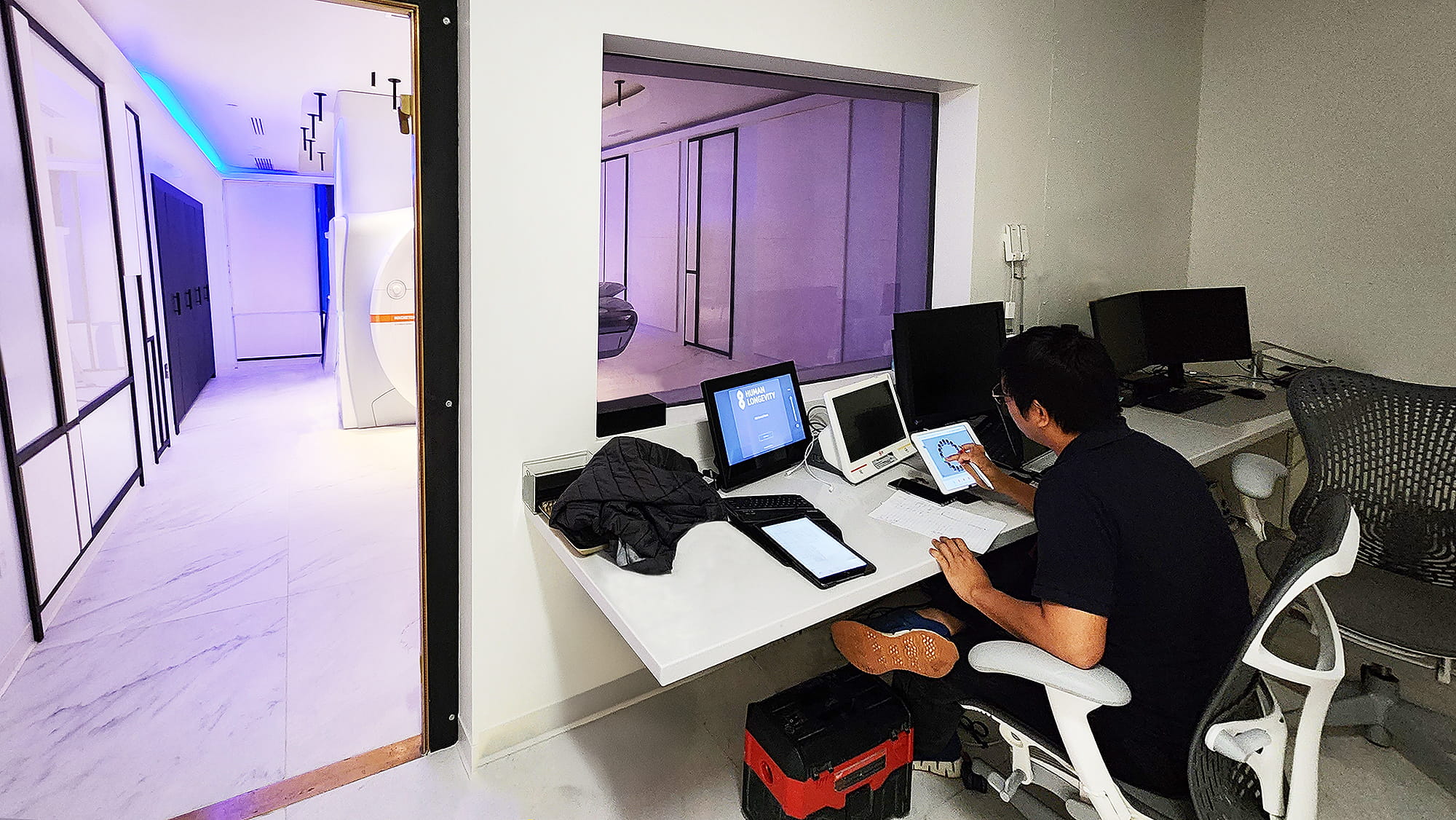

Dans la salle d'IRM, un conflit imprévu a nécessité le déplacement complet des fourreaux et des raccordements audiovisuels pour accueillir les systèmes d'éclairage contrôlés par DMX. L'équipe de conception a réagi en modifiant le tracé des câbles et en actualisant les voies de signalisation sans affecter le calendrier des travaux. Malgré ces changements, AV Structural n'a fait aucune concession sur la qualité des infrastructures physiques. Tous les chemins de câbles ont été étiquetés, raccordés selon les normes 568B, et testés avant leur installation dans une baie audiovisuelle. Les zones audio ont été configurées selon un système uniforme en ligne 70 V afin de simplifier la distribution, de réduire le nombre d'amplificateurs, et de permettre une évolutivité à long terme.

SOLUTION DE CONCEPTION

La conception audiovisuelle finale s'articule autour des grilles de commutation avec scaler DTP2 CrossPoint Extron, qui offrent des capacités de commutation, de scaling des signaux, DSP audio, et de contrôle intégré dans un format compact. Deux baies audiovisuelles principales desservent l'ensemble de l'installation, permettant un acheminement centralisé des sources HDMI vers les écrans et les enceintes dans presque toutes les salles. Ceci inclut l'espace d'accueil, les espaces détente, les salles de consultation privées, les salles d'imagerie, les cabinets médicaux, et la salle de conseil de la direction.

Les émetteurs et récepteurs HDMI 4K DTP, disponibles en versions rackables et murales, supportent l'extension locale des signaux et la connectivité en entrée. Cette standardisation des équipements a permis de garantir l'uniformité des méthodes d'installation tout en tenant compte des spécificités architecturales de chaque salle. Les plaques murales DTP offrent un accès HDMI mural au point de diffusion, renvoyant les signaux directement vers les grilles de commutation CrossPoint via HDBaseT sur un câble CAT blindé. Ces liaisons transportent également des signaux de contrôle RS‑232 et IR, réduisant les chemins de câbles et simplifiant l'installation.

Le système est contrôlé à partir d'écrans tactiles TouchLink Pro TLP Pro 1025T Extron. Les écrans tactiles sont mis en place dans la salle de conseil de la direction et les espaces de conférence, offrant un contrôle intégral sur le routage vidéo, les niveaux audio, et les presets de conférence. Dans les espaces cliniques, les écrans tactiles sont associés à des détecteurs de présence OCS 100C pour automatiser l'état des salles et limiter l'interaction manuelle, ce qui permet au personnel de se concentrer sur les soins fournis aux patients. À l'extérieur de chaque salle de consultation et d'imagerie, des écrans de réservation TLS 1025M Extron affichent la disponibilité et le statut en temps réel, facilitant la coordination entre les équipes et respectant le secret médical.

Le support technique et commercial fourni par Extron a fait toute la différence. Avec des délais serrés et une logistique évoluant chaque jour, il était essentiel de pouvoir solliciter directement des interlocuteurs capables de nous fournir rapidement des réponses et des équipements. Le système mis en place chez Human Longevity répond aux besoins actuels de la société, et est conçu pour accompagner le développement de leur clinique.

Le traitement audio est assuré par un processeur numérique DMP 64 Plus Extron, qui gère les entrées microphone et l'audio programme pour différentes zones. Les signaux de sortie sont amplifiés avec des amplificateurs XPA U 1004 et MPA 601, choisis pour leur format compact et leur performance de classe D à haut rendement. Le son est diffusé dans tout le bâtiment via des enceintes plafond SoundField SF 3CT LP, sélectionnées pour leur large dispersion et leur excellente clarté vocale.

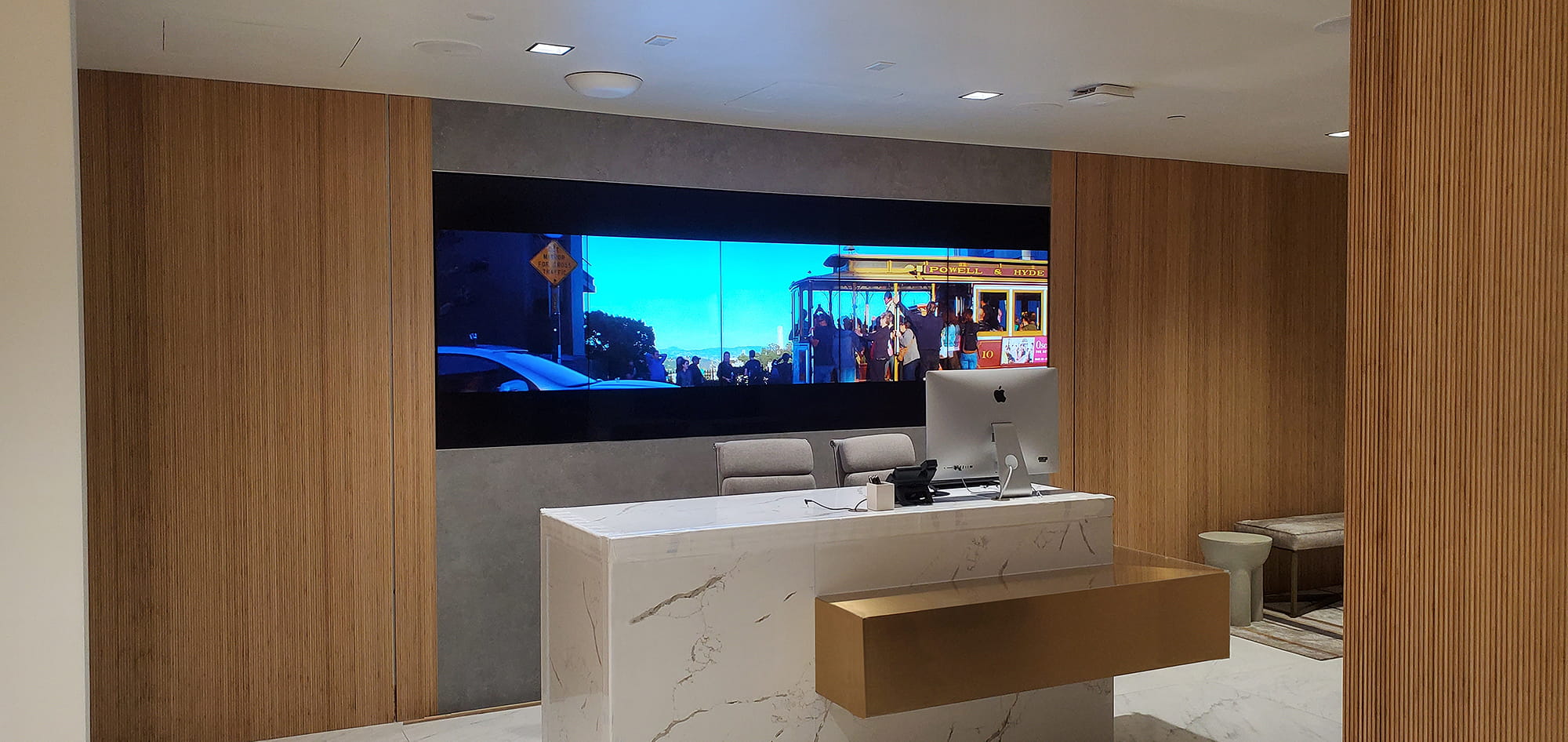

Les murs d'images installés dans l'espace d'accueil et le long d'un des couloirs disposent d'écrans verticaux et horizontaux, recevant des signaux fournis directement par les grilles DTP2 CrossPoint. Ces écrans sont programmés pour diffuser un contenu varié, allant de messages éducatifs à des ambiances environnementales. Ceci contribue à renforcer l'image de marque de la clinique tout en créant une atmosphère apaisante à la pointe de la technologie. Certains contenus nécessitent un scaling. Cette tâche est réalisée par les grilles de commutation, tandis que la logique de mosaïque est effectuée au niveau de l'écran, permettant de réduire la charge de traitement et les besoins en rack.

RÉSULTATS

Les systèmes audiovisuels actuellement en place à la clinique Human Longevity de South San Francisco offrent une synergie entre architecture, flux opérationnel, et technologie. Les grilles de commutation DTP2 CrossPoint Extron permettent un routage complet du système à travers tout le bâtiment. Les espaces cliniques, les salles d'imagerie, les bureaux de la direction, et les zones communes partagent tous la même logique de contrôle et la même interface utilisateur, ce qui réduit le temps de formation ainsi que les demandes d'assistance.

Les salles de consultation et de diagnostic bénéficient désormais d'une infrastructure audiovisuelle discrète, comprenant des caméras et des microphones qui supportent la télémédecine et l'enregistrement des données cliniques. Des comportements automatisés, déclenchés par les détecteurs de présence et une logique de traitement de contrôle, ajustent l'éclairage, la mise en marche et l'arrêt des écrans, et le volume audio en fonction de l'activité d'une salle. Ceci rend le système audiovisuel quasiment invisible pour le personnel tout en conservant sa pleine fonctionnalité.

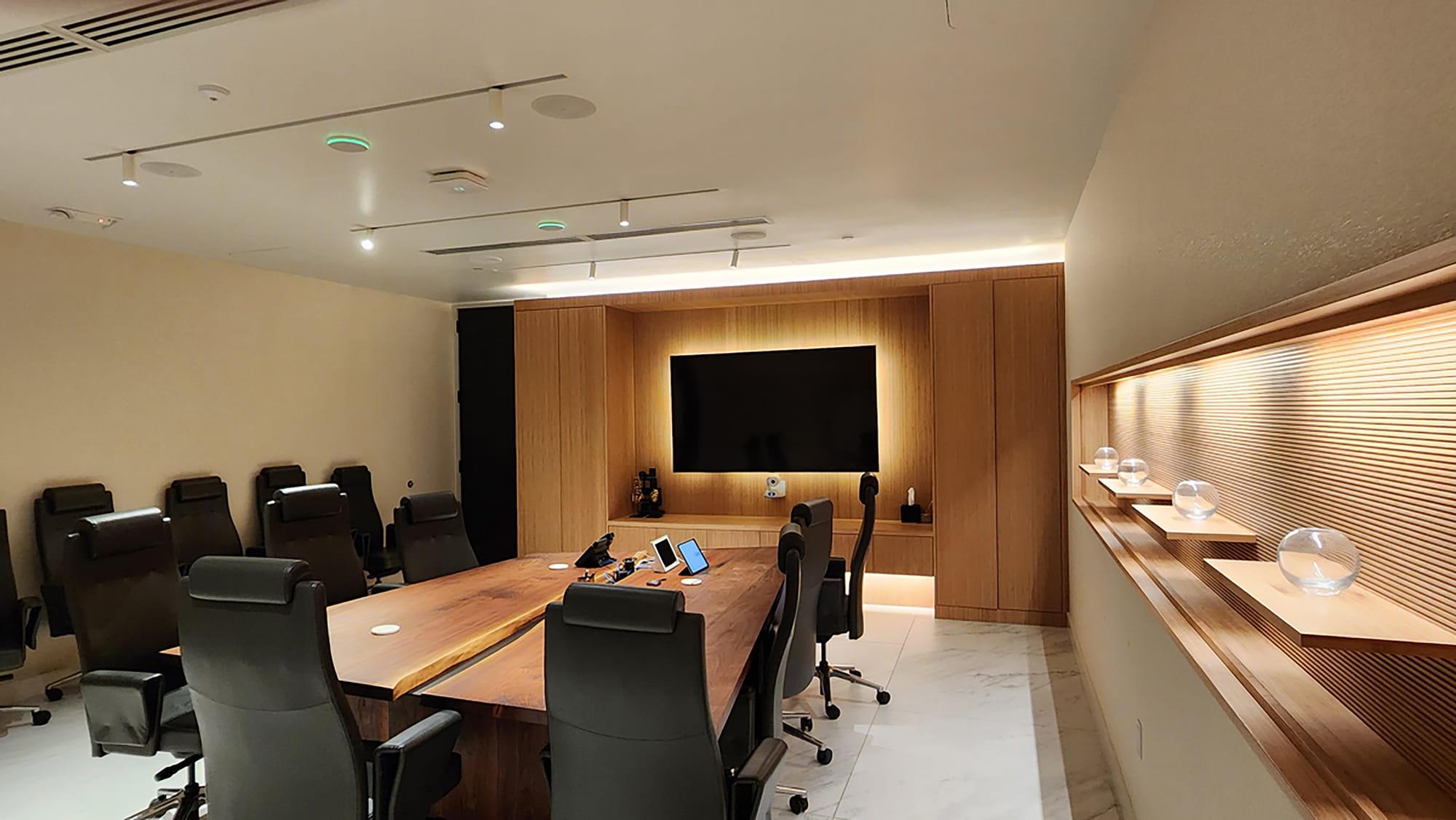

La salle de conseil de la direction est équipée d'un système de vidéoconférence complet avec sélection de la source, gestion des microphones, et contrôle vidéo accessibles via un écran tactile placé sur la table. Une zone audio locale et des terminaux DTP dédiés supportent un routage audio et une commutation de contenu fluides, permettant de basculer facilement entre des réunions de direction clinique, des présentations destinées aux investisseurs, et des sessions de collaboration à distance.

Dans tout le bâtiment, le masquage sonore et le renforcement audio assurent le confort acoustique et la confidentialité des conversations, notamment dans les espaces partagés, comme les couloirs et les salles de consultation. Le personnel de la clinique a réagi positivement à la conception uniforme de l'interface et à la réactivité du système, qui permettent des transitions fluides entre des environnements audiovisuels variés.

Ce projet exigeait une installation rapide et propre, sans aucun compromis sur les normes du système. En dépit des contraintes d'accès au site, nous avons optimisé l'agencement de l'infrastructure câblée et avons fourni une installation uniforme pour chaque baie audiovisuelle et chaque salle. Cette constance s'inscrit dans la durée, bien au‑delà de l'inauguration.
