Le complexe sportif du Mt. SAC marque beaucoup de points avec les solutions Extron

Les équipements et les logiciels Extron offrent la flexibilité, la fiabilité, et la puissance dont nous avons besoin pour notre complexe sportif, et leur support est le meilleur de l'industrie.

Situé en Californie du Sud, le Mt. San Antonio College (Mt. SAC) est le plus grand institut universitaire de la côte ouest des États‑Unis. Dans le cadre de la rénovation du Hilmer Lodge Stadium pour les programmes d'athlétisme des Mounties, il a fait construire un tout nouveau complexe sportif de 5 574 m² attenant au stade historique.

ENJEUX

Le complexe sportif et son système audiovisuel devaient répondre aux exigences structurelles et technologiques pour supporter les programmes de football américain, d'athlétisme, et de cross‑country de l'université. Le stade accueille les célèbres Mt. SAC Relays, la plus grande compétition universitaire d'athlétisme au monde. Elle réunit plus de 13 500 athlètes et événements, avec des contenus diffusés entre autres par NBC Sports et Fox Sports West.

La rénovation était nécessaire pour mettre le stade aux normes actuelles en matière d'entraînement sportif et d'excellence compétitive, ainsi que pour offrir des capacités de diffusion de qualité supérieure. Même si le projet impliquait une modernisation, il ne pouvait pas avoir d'impact sur l'intégrité de ce stade historique ou sur le légendaire parcours de cross‑country du Mt. SAC qui commence et se termine à l'intérieur du stade.

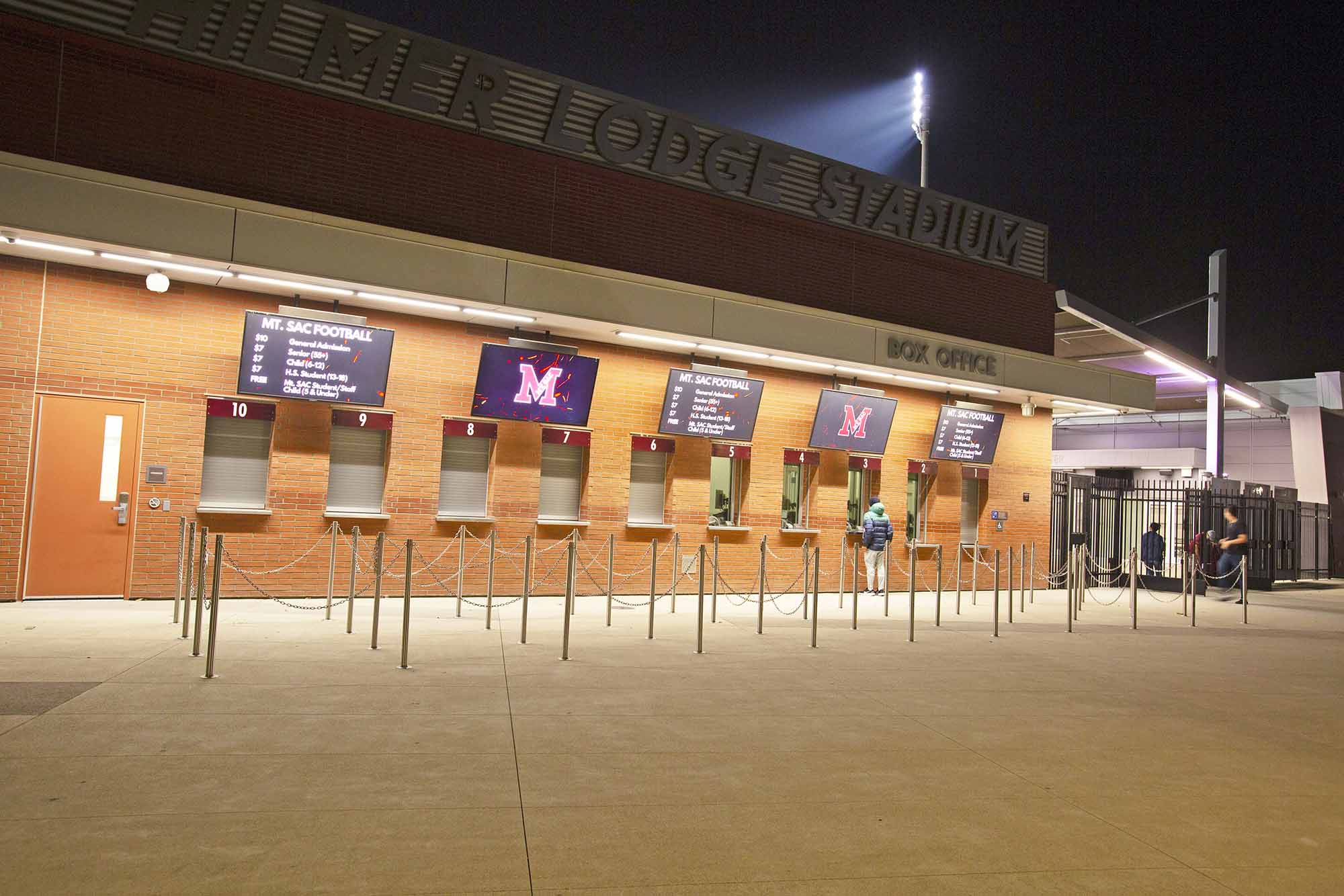

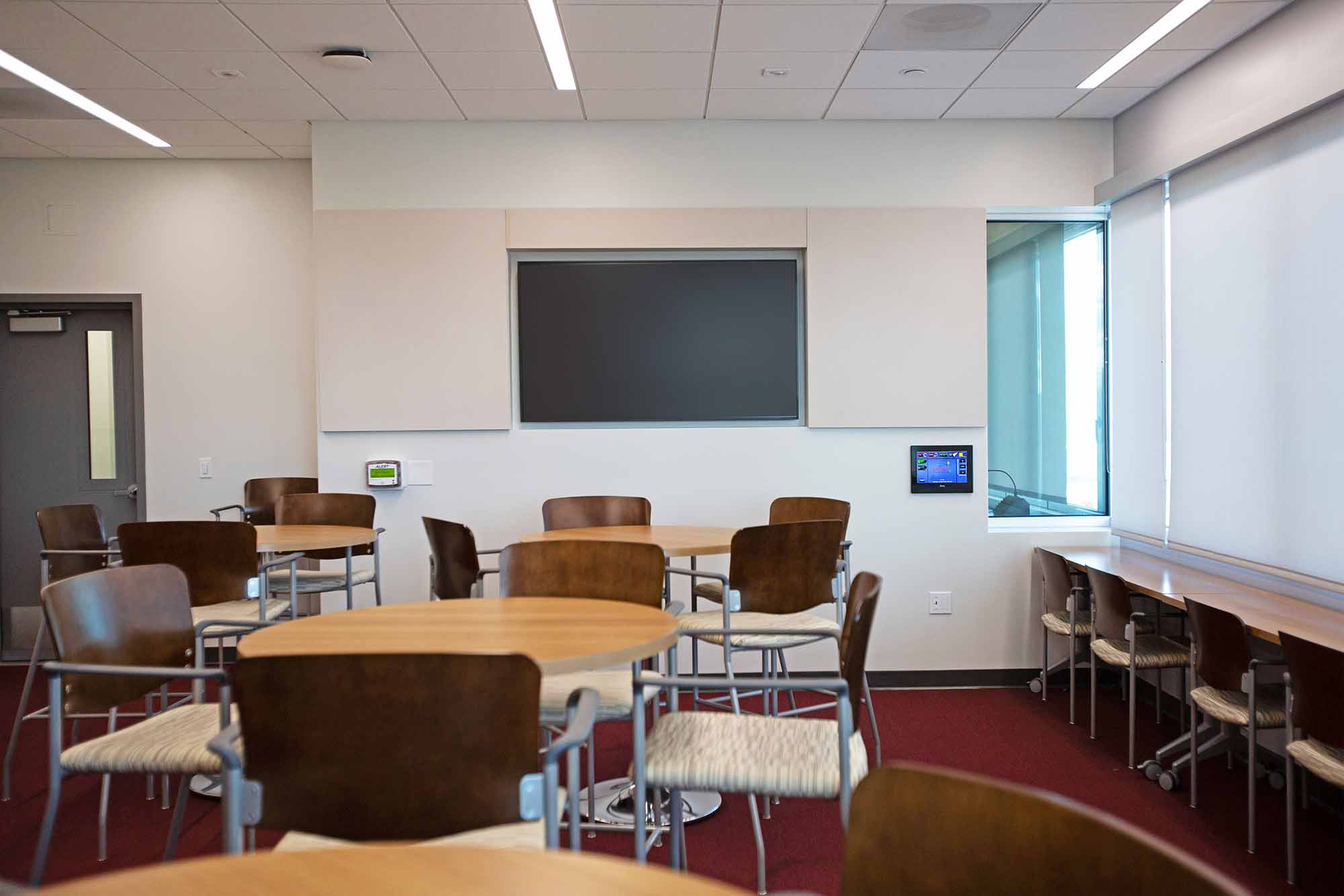

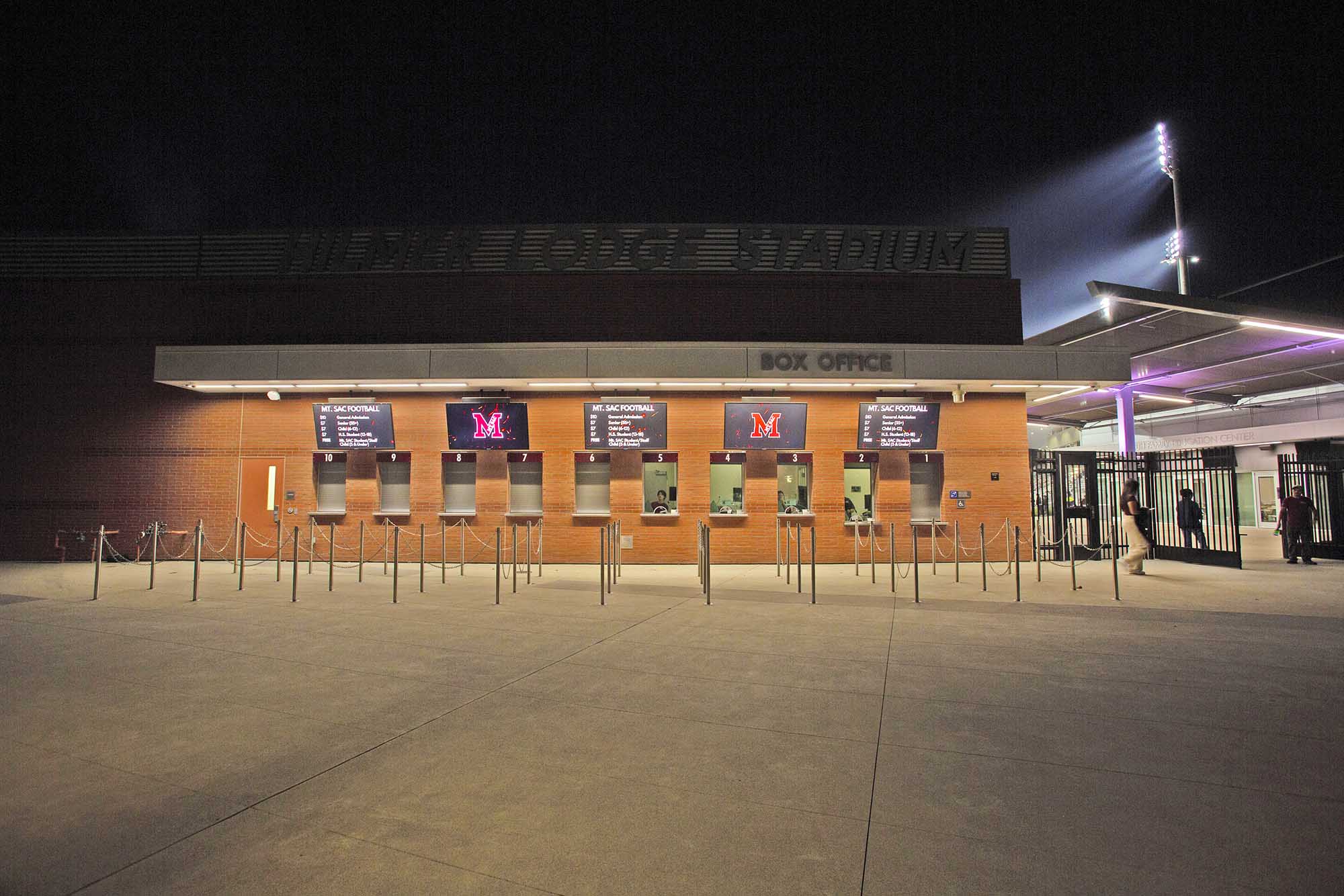

En plus des améliorations apportées au stade et des espaces d'apprentissage plus nombreux, le projet a nécessité des améliorations technologiques dans l'ensemble des installations étendues. Les espaces comprenaient la nouvelle billetterie et un plus grand espace de restauration, de nouvelles salles de diffusion, de presse, et VIP, des centres de musculation et de remise en forme, une salle d'enseignement en kinésiologie, des espaces d'apprentissage actif, des bureaux, des salles de réunion, et un système de signalétique numérique à travers le complexe. L'établissement souhaitait disposer de salles interconnectées et supporter de nombreux dispositifs d'affichage ainsi qu'un écran LED de 26 x 11 m qui fait office de tableau d'affichage des scores et de mur d'images. Les XTP Systems^® Extron ont été sélectionnés pour fournir une architecture de distribution audiovisuelle pour le vaste complexe.

SOLUTION DE CONCEPTION

L'Hilmer Lodge Stadium du Mt. SAC est plus vaste et offre un espace de pointe pour les compétitions d'athlétisme, de cross‑country, et de football américain. Il inclut neuf couloirs, une piste de 400 m avec un rayon de courbure olympique, une piste d'échauffement de 300 m, plusieurs installations pour les épreuves d'athlétisme, un terrain de football au gazon naturel, et une piste d'entraînement avec une pelouse artificielle. Il peut accueillir 10 739 spectateurs et jusqu'à 20 000 pour des événements particuliers.

Le complexe est une installation unifiée, avec des services des sports et de diffusion partageant les espaces des étages supérieurs, si nécessaire. Les annonceurs d'événements peuvent aussi faire partie d'une retransmission télévisée. Les images sont disponibles pour une diffusion dans chaque espace et une distribution sur les services de diffusion et de télévision du pays. La solution fournit des points de raccordement pour plusieurs cars régie. Les salles d'apprentissage et de réunion incluent des systèmes de commutation audio/vidéo flexibles et hautement performants avec un fonctionnement local et à distance du système. L'installation permet également une présentation à partir d'un ordinateur portable connecté dans une salle de classe ou un espace de réunion pour une diffusion sur le mur d'images du tableau d'affichage du stade de 85", y compris en remplissant la totalité du canevas avec une seule image.

Bien que l'équipe de conception préfère généralement rédiger les spécifications audiovisuelles avant le début de la construction, dans ce cas précis, les conceptions du système audiovisuel ont été élaborées alors que le bâtiment était presque terminé. Le concepteur du système a tout de même pris le temps nécessaire pour connaître les besoins des divers intervenants, notamment le personnel d'encadrement, le gestionnaire de projet, le gestionnaire des installations, l'administration, et le service de diffusion.

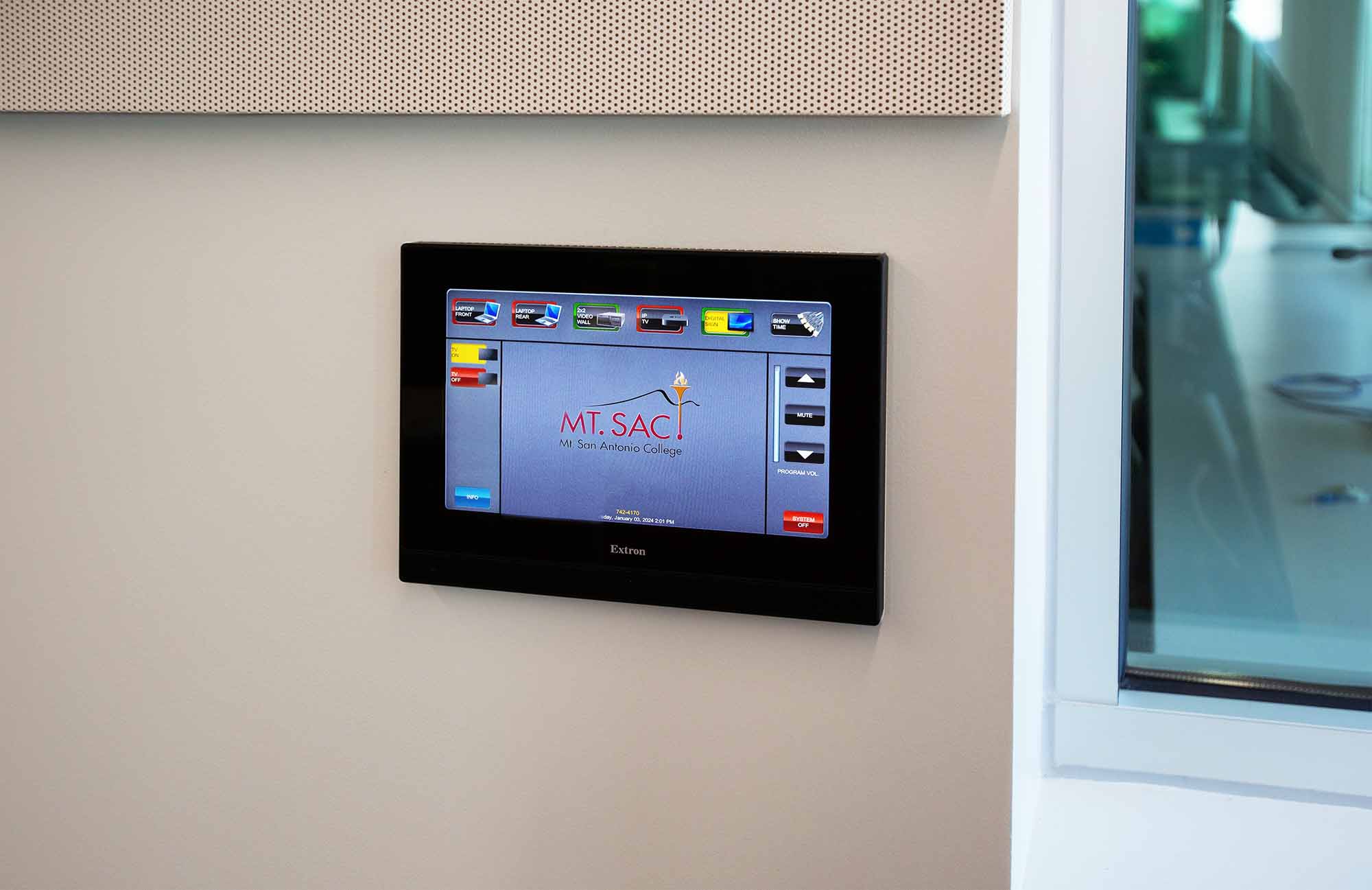

Pour la principale installation, le concepteur du système a choisi les XTP System Extron avec une fibre monomode pour l'infrastructure câblée. Les systèmes de contrôle comprennent des processeurs IP Link^® Pro et des écrans tactiles TouchLink^® Pro Extron. L'équipe d'intégration a utilisé les logiciels XTP Systems Configuration Software et Global Configurator^® Professional pour configurer les nombreux produits audiovisuels et de contrôle Extron. L'équipe de support utilise le logiciel de gestion des ressources audiovisuelles sur serveur GlobalViewer^® Enterprise pour superviser, entretenir, et assure un fonctionnement à distance de l'installation du stade de façon régulière depuis n'importe quel emplacement du campus.

Dès l'achèvement d'une salle ou d'un espace, le personnel a commencé à l'utiliser, et ce, avant la grande inauguration. Les premiers utilisateurs ont été ravis du complexe sportif et de ses systèmes de commutation, d'affichage, et de contrôle audiovisuels. Ils se sont néanmoins rendus compte qu'ils souhaitaient encore plus de fonctionnalités audiovisuelles. Le concepteur du système a régulièrement ajusté les plans pendant la durée des phases du projet pour répondre aux demandes de capacités supplémentaires. Malgré ces enjeux et les problèmes logistiques causés par la pandémie, une planification minutieuse et une flexibilité intrinsèque du système ont permis de terminer la conception et d'acquérir les produits, arrivant par étapes, la majorité étant livrée pendant la phase de finition de la construction.

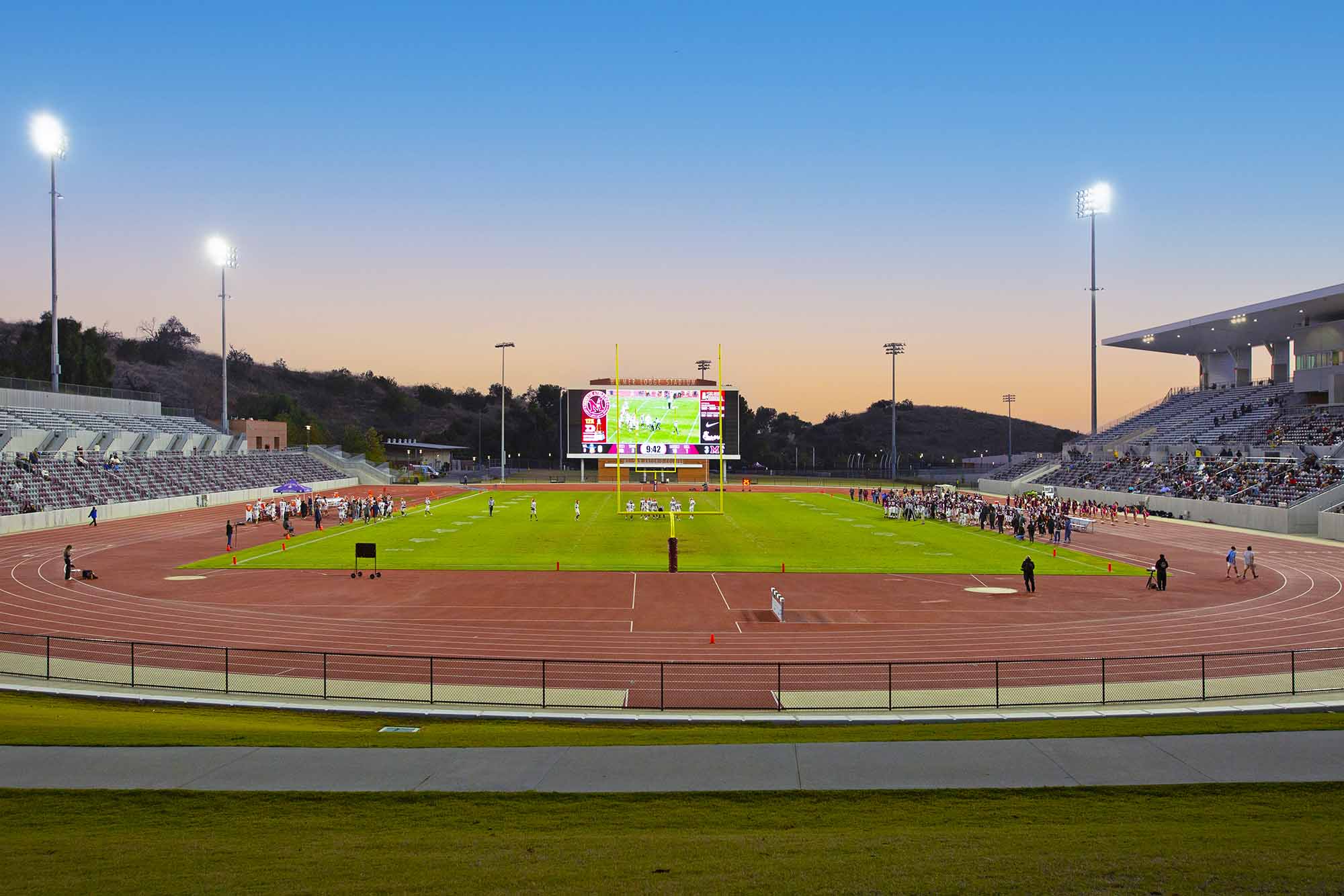

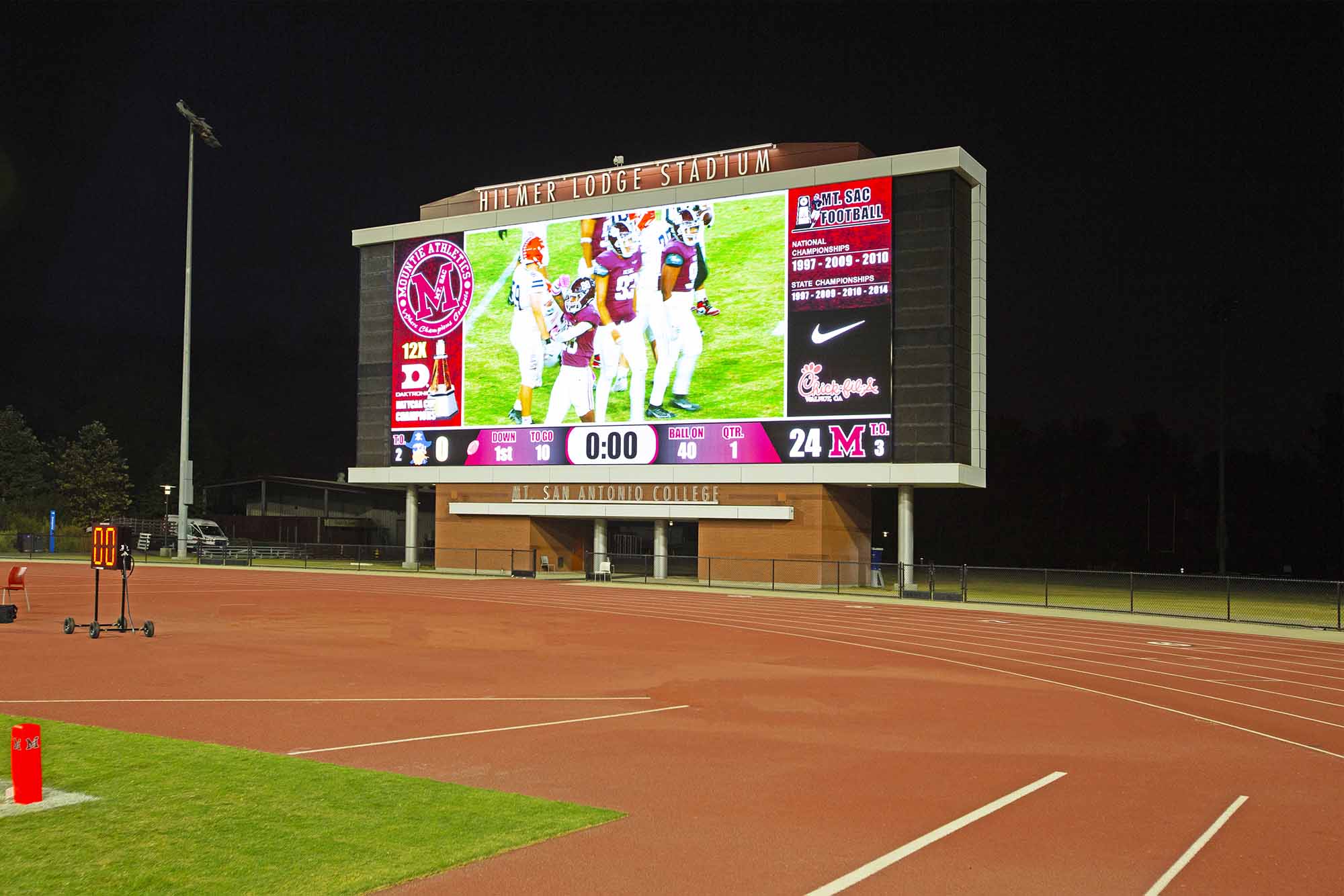

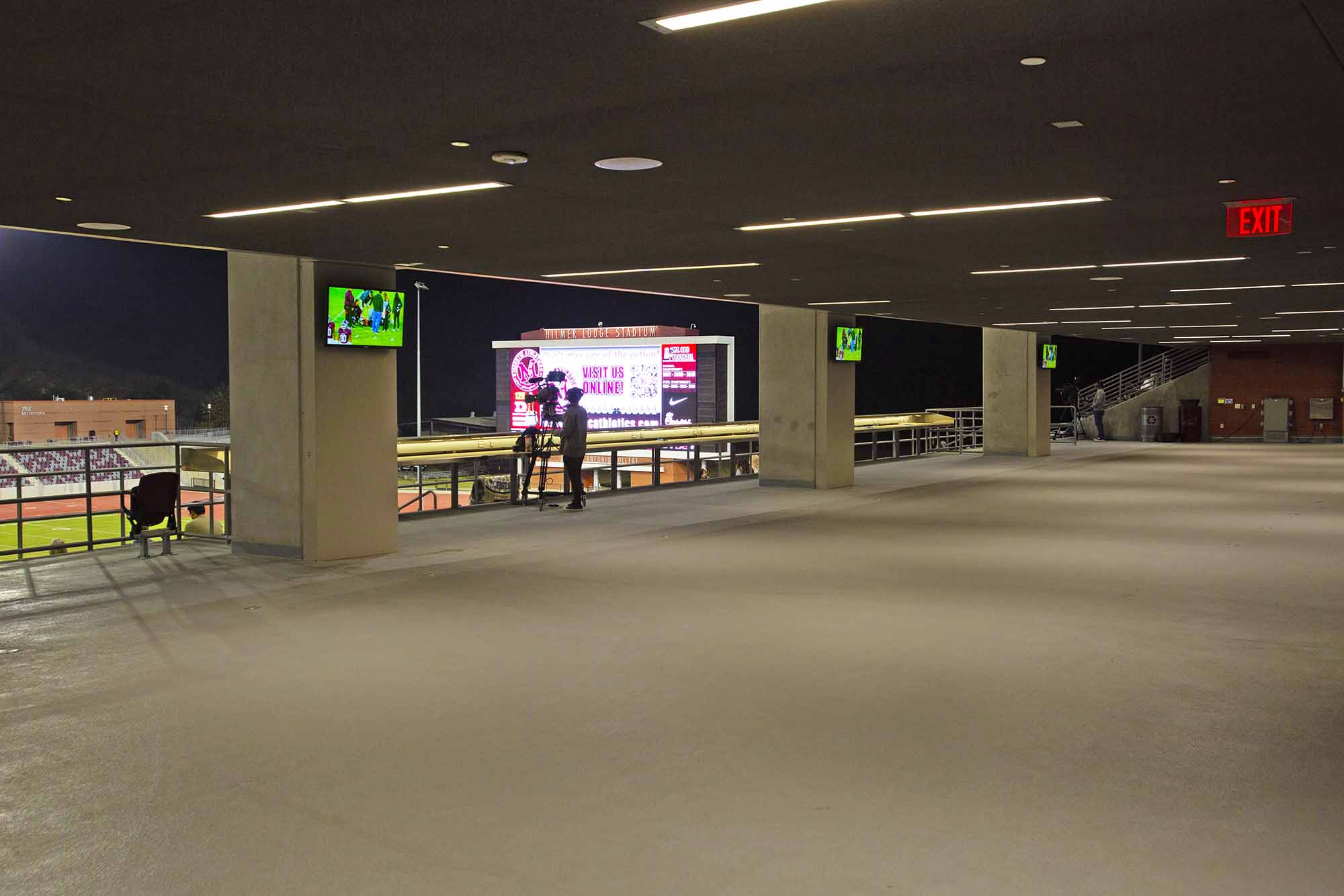

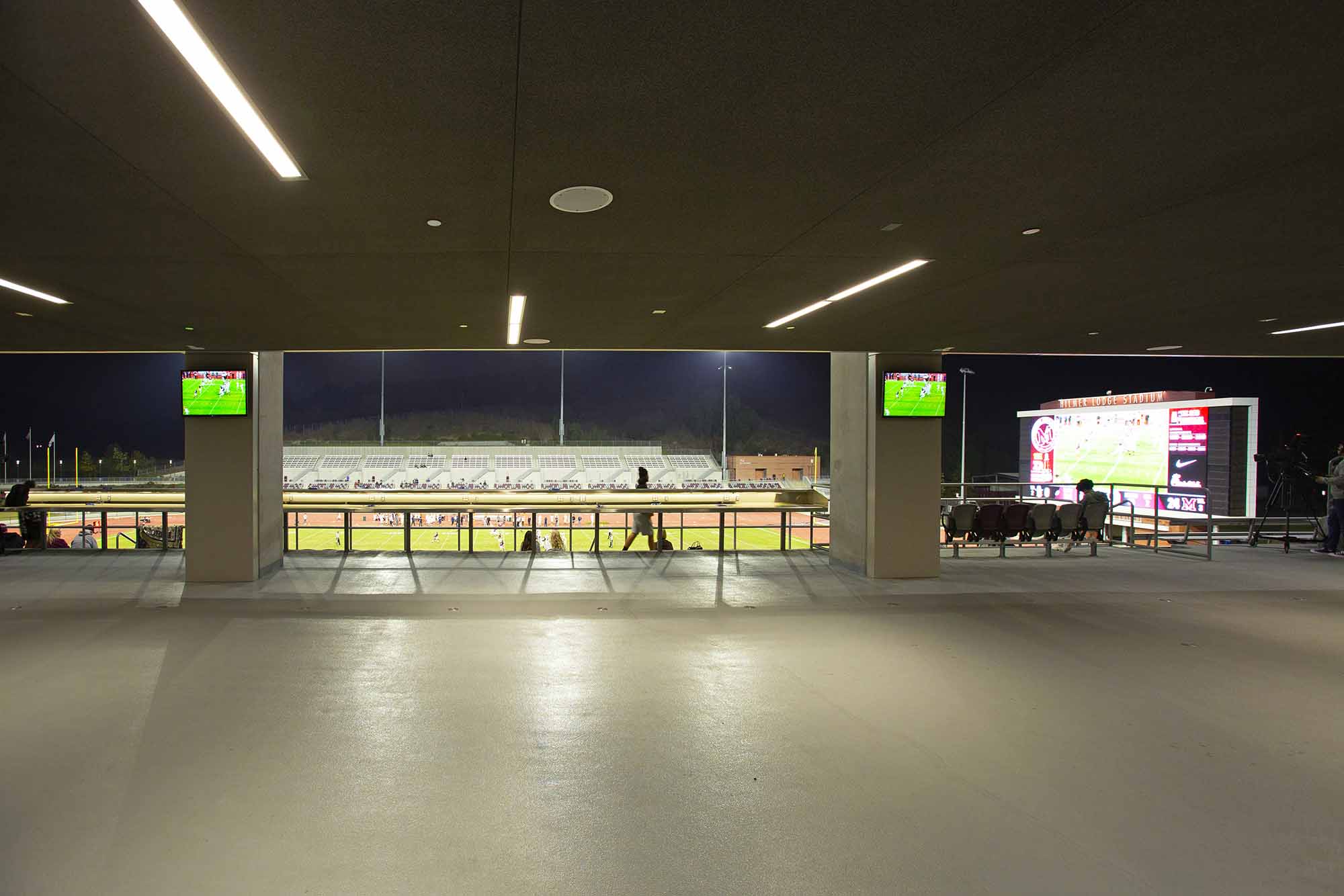

Les nombreux dispositifs d'affichage incluent des systèmes de projection, des écrans, des murs d'images, et le mur d'images LED 26 x 11 m qui fait office de tableau d'affichage du stade et d'écran de présentation pour les événements. Il s'agit du plus grand écran LED installé sur un campus d'un institut universitaire de l'État. Des enceintes haute puissance sont placées sur les côtés gauche et droit du mur d'images. La signalétique numérique se concentre principalement autour de la billetterie et dans les espaces publics tels que l'espace restauration, l'espace d'exposition en plein air, et les couloirs.

L'intégration et la mise en service de l'audiovisuel ont été programmées en sept phases, avec une répartition par classification et niveau des espaces. Les ajustements de la conception se sont poursuivis jusqu'à ce que l'installation complète du complexe soit mise en service et que l'inauguration officielle ait lieu. Quatre grilles de commutation modulaires 32 x 32 XTP II CrossPoint 3200 Extron, dotées de diverses cartes d'E/S interchangeables à chaud, relient l'ensemble de l'installation via une fibre monomode. Tous les systèmes de contrôle audiovisuel fonctionnent sur un réseau convergent, fournissant des capacités de contrôle et d'automatisation sur le LAN de l'université.

Notre Hilmer Lodge Stadium est unique en son genre, tirant pleinement parti des technologies exceptionnelles d'aujourd'hui telles que notre tableau d'affichage LED de 26 m et le système XTP qui le supporte ainsi que le reste du complexe. Cette installation est extraordinaire et continuera de l'être pour les années à venir.

XTP est la solution audiovisuelle du Mt. SAC à bien des niveaux

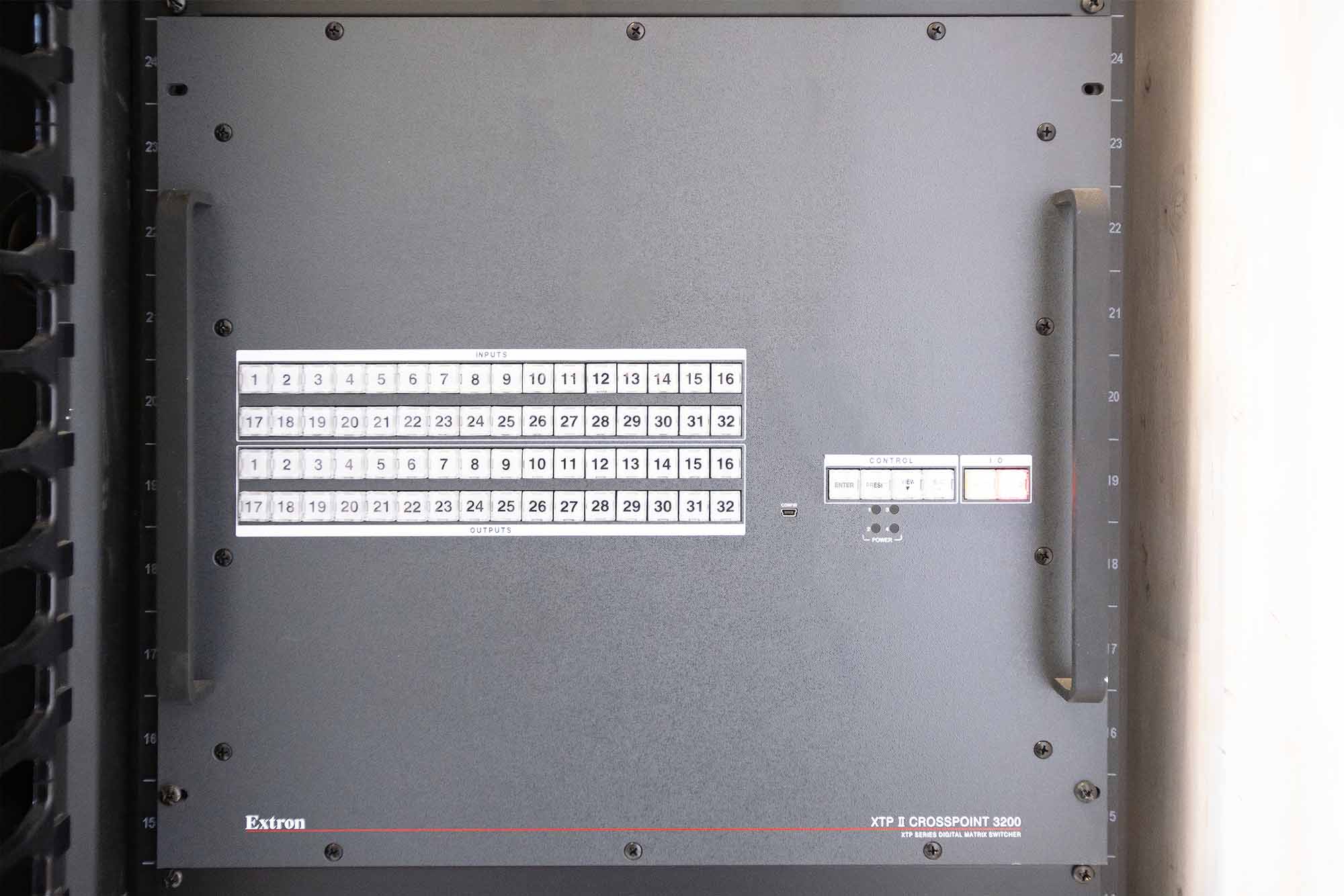

Chacune des grilles de commutation modulaires XTP II CrossPoint^® est équipée de combinaisons de cartes d'entrée et de sortie XTP CP qui facilitent l'extension locale et à distance des signaux audiovisuels pour l'HDMI, le 12G‑SDI, l'audio, et l'insertion du contrôle RS‑232. Pour les appareils locaux, les cartes d'E/S HDMI supportent les signaux HDMI 4K/60 et l'audio stéréo tandis que les cartes 12G‑SDI facilitent les transmissions SDI. Cette carte d'entrée dispose aussi d'une entrée SDI et HDMI en sonde pour la supervision locale.

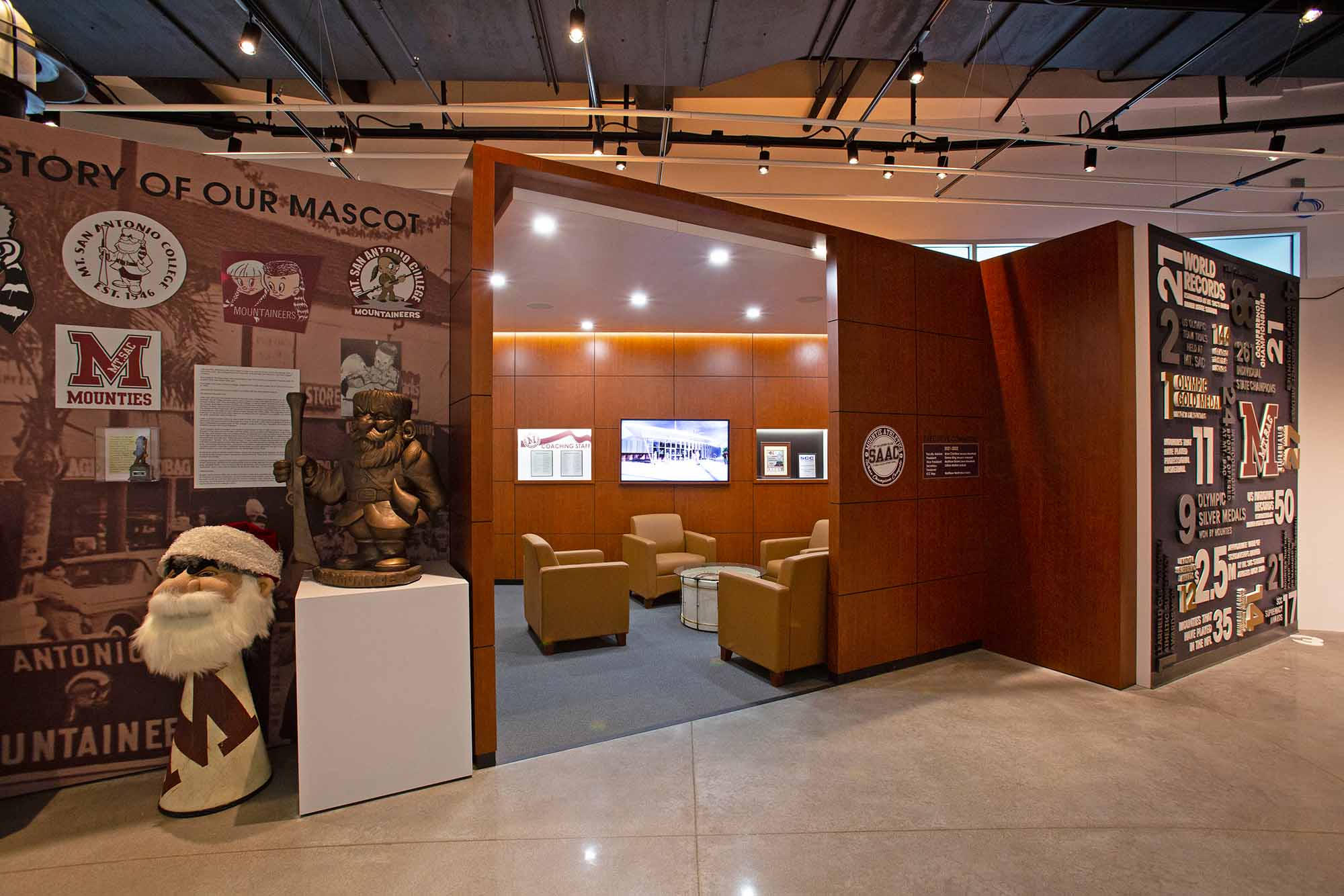

Le complexe environnant jouxte le stade à chacun de ses quatre étages, offrant des salles d'apprentissage, de réunion, et à usage spécifique pour le personnel d'encadrement et les athlètes. L'étage supérieur comprend la cabine technique, une tribune de presse de 279 m² pouvant accueillir 60 personnes, et une cabine de diffusion à température contrôlée utilisée entre autres par NBC Sports et Fox Sports West. Chacun de ces espaces fournit plusieurs écrans ainsi qu'un contrôle du système. À cet étage se trouve également une salle VIP, dotée d'un écran mural qui permet aux occupants de regarder simultanément jusqu'à quatre flux provenant du complexe à l'aide d'un processeur multi‑images Extron.

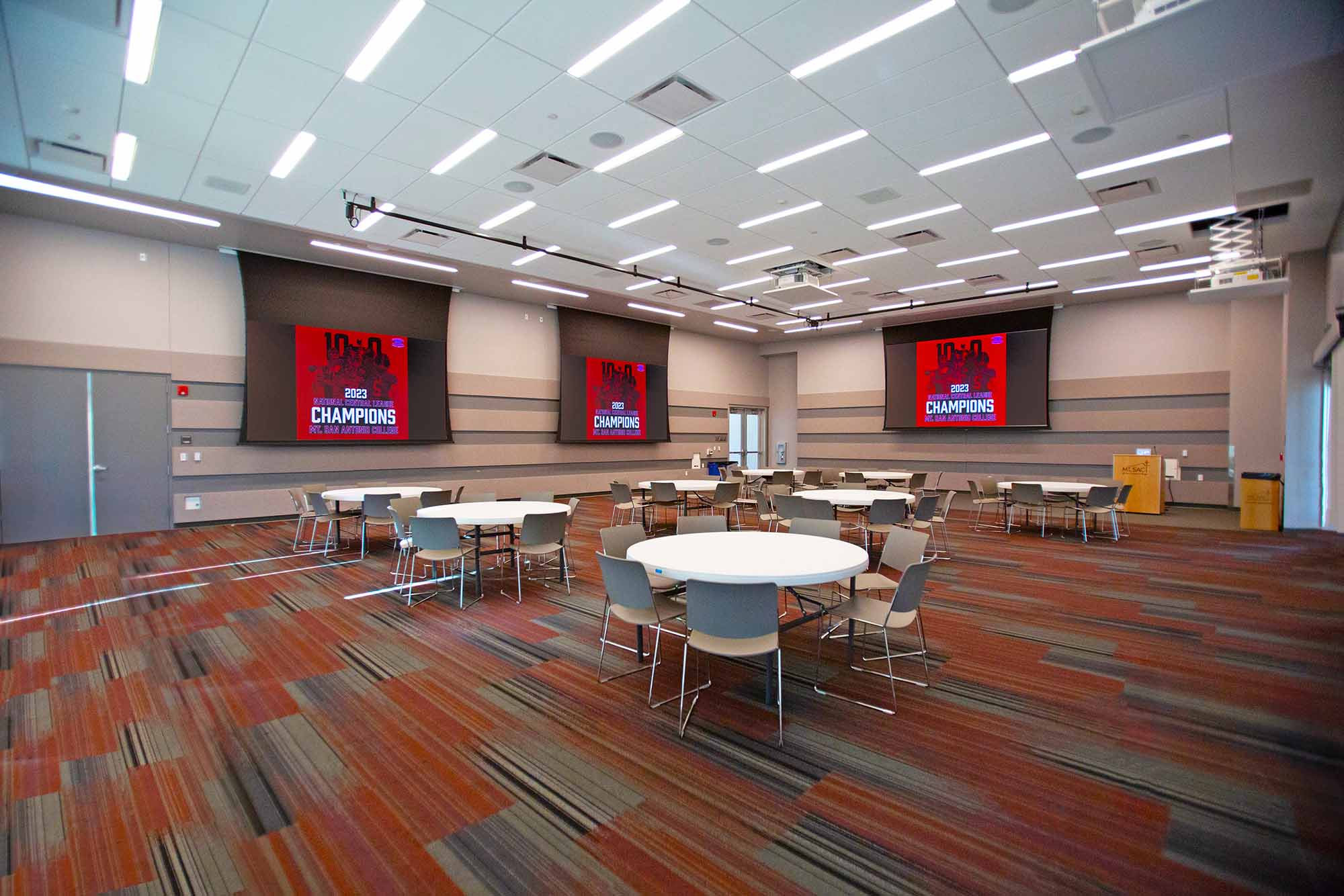

La grille de commutation XTP II CrossPoint montée en rack dans la cabine technique supporte le système de mur d'images du stade, les salles, et la signalétique numérique à cet étage, ainsi que les écrans dans les espaces événementiels intérieurs et extérieurs équipés en audiovisuel au deuxième étage. Deux entrées reliées au processeur pour mur d'images routent le contenu vers le mur d'images LED du large tableau d'affichage de 26 x 11 m du stade. Un module d'entrée sur chacun des écrans de la signalétique numérique assure la présentation de contenus exclusifs. Deux paires d'émetteurs fibre optique et de récepteurs avec scaler XTP^® fonctionnent comme des entrées et des sorties auxiliaires. Pour effectuer une sélection parmi les nombreux flux de caméras et d'autres sources, un opérateur utilise un écran tactile TouchLink Pro Extron sur l'une des six stations de travail de la cabine technique.

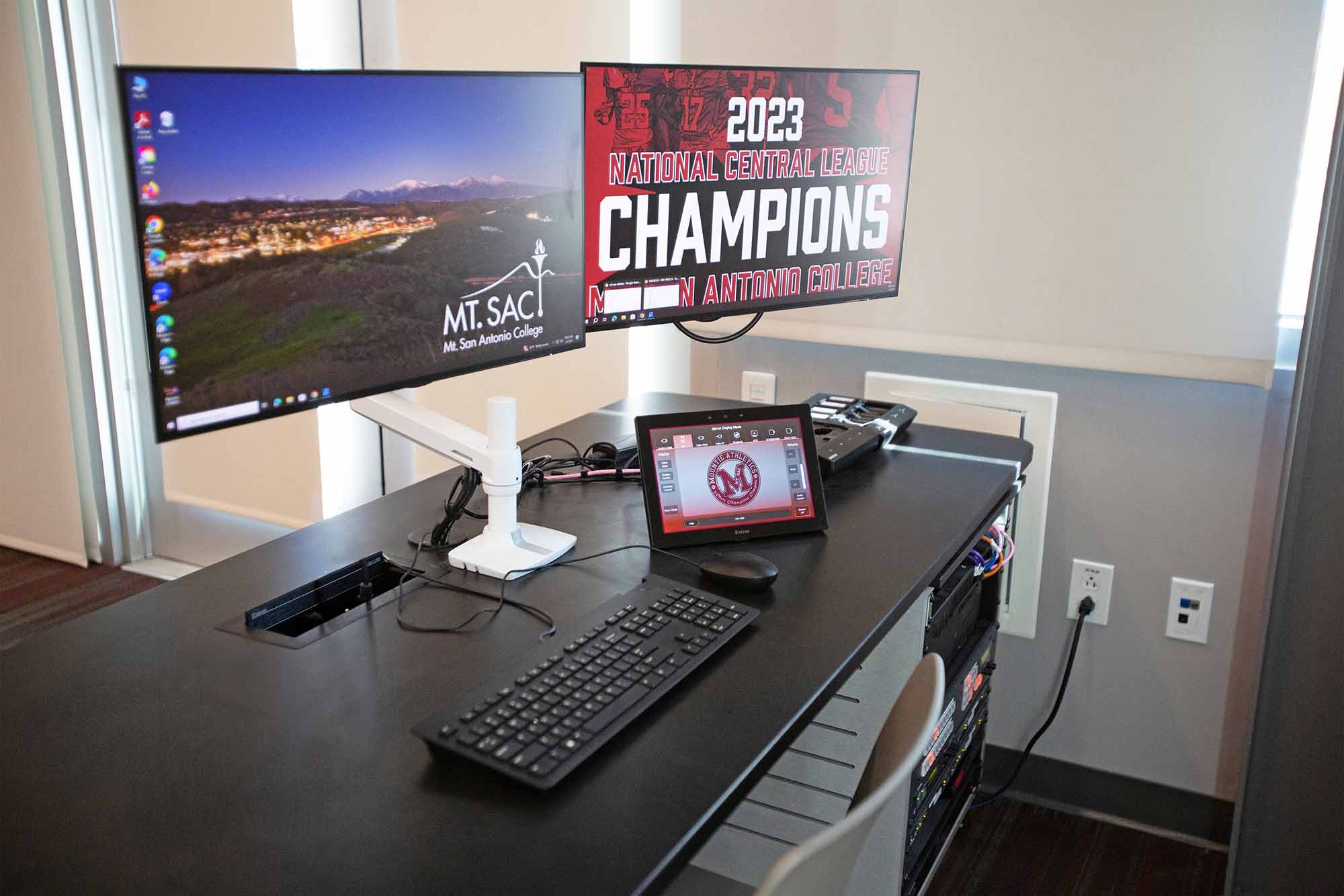

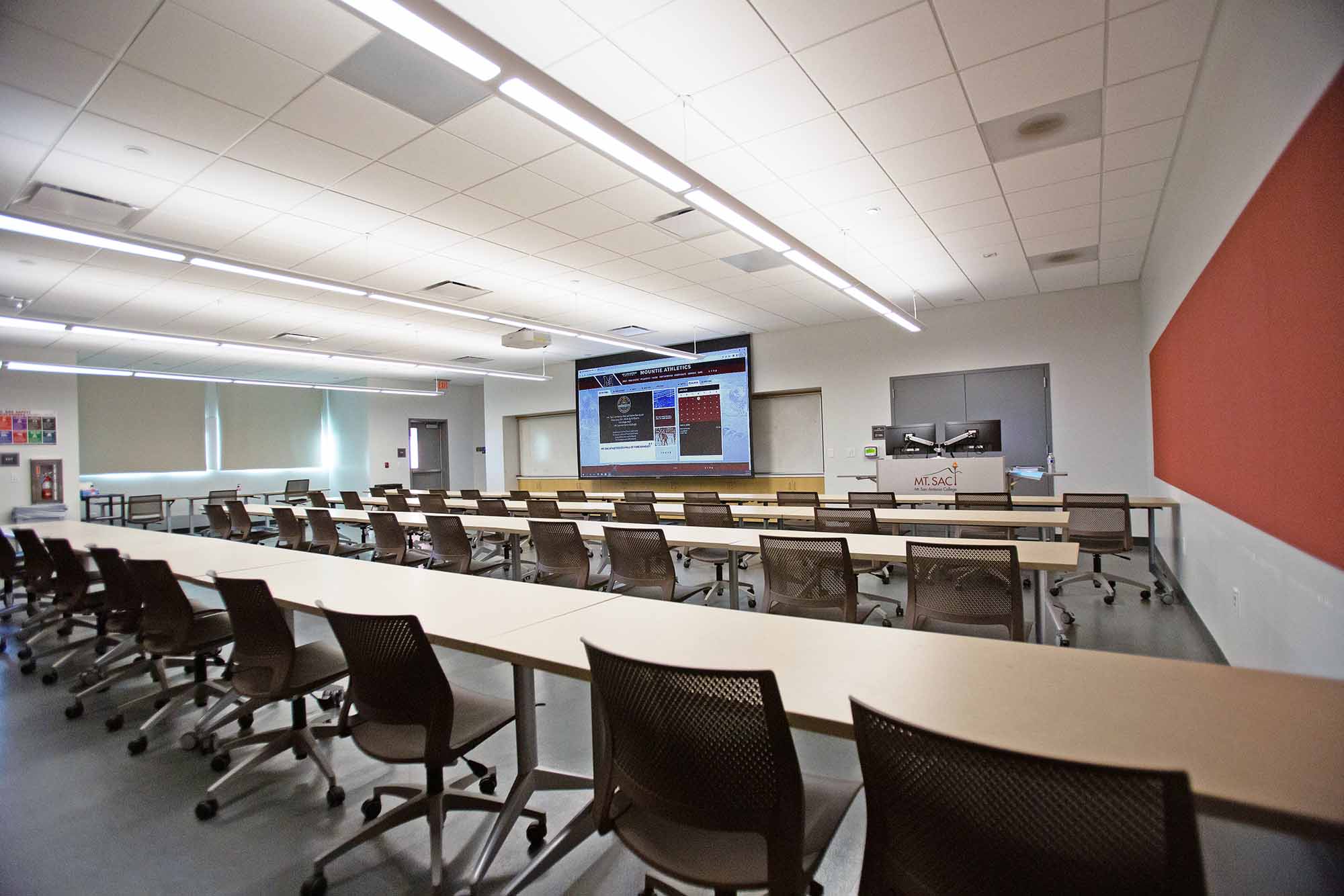

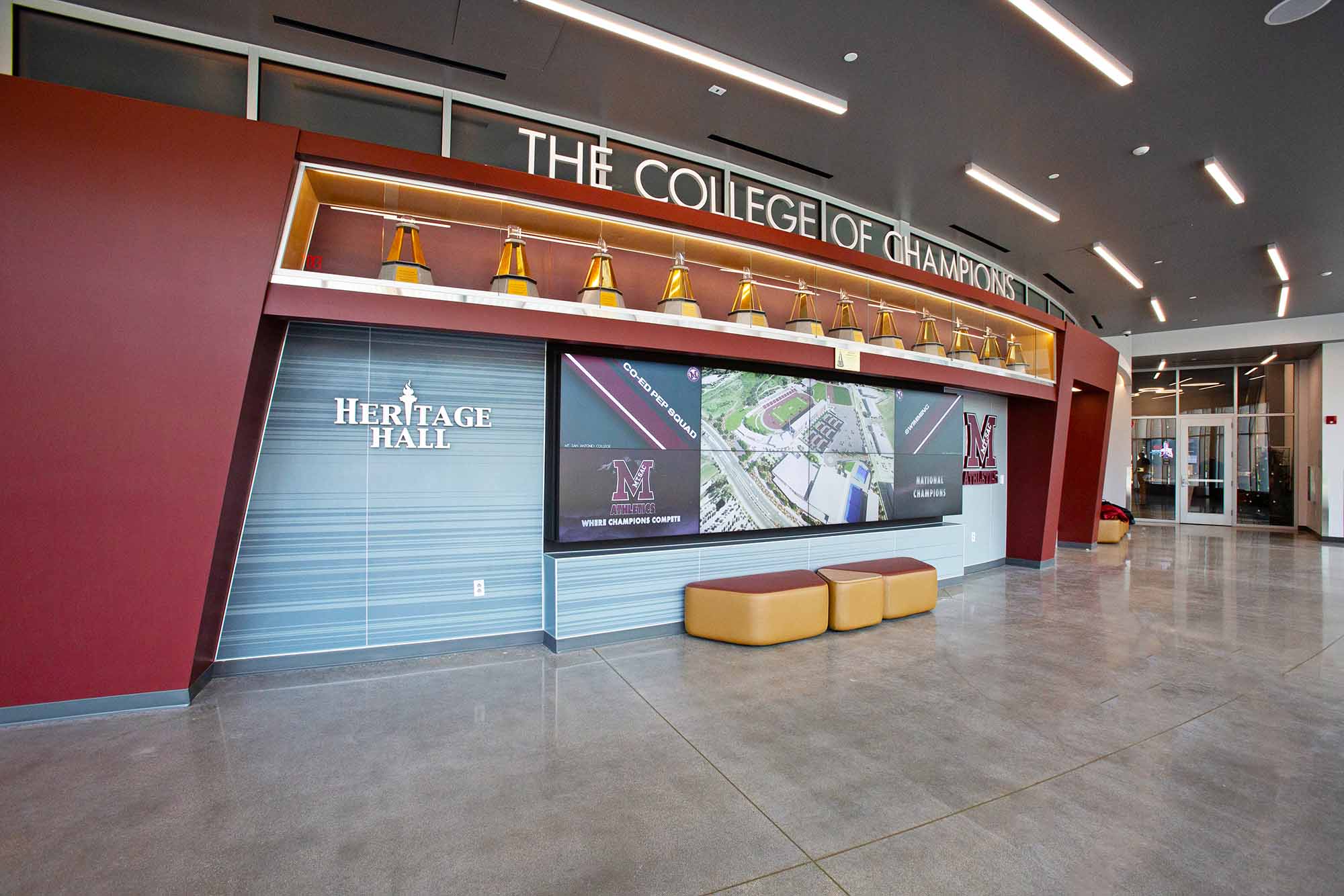

Trois sorties sur la grille de commutation de la cabine technique alimentent les châssis XTP II CrossPoint aux rez‑de‑chaussée et au premier étage. Le premier étage comprend des bureaux pour le personnel d'encadrement, deux salles de classe pour l'enseignement sportif, et divers espaces de réunion, tels que la salle de conférence pour l'athlétisme et celle dédiée au football américain. Cet étage dispose aussi d'un espace d'accueil avec un mur d'images 4x2. La section centrale 2x2 de ce mur d'images est configurée pour afficher une seule image, et les paires d'écrans sur les bords extérieurs affichent des images individuelles. Par exemple, durant les événements sportifs, une transmission comme le tableau d'affichage ou une caméra sur le terrain est diffusée sur la section centrale. Les classements et les statistiques des athlètes sont affichés sur les écrans latéraux. Le hall s'ouvre sur un espace d'exposition et une zone pour les supporters de 10 219 m², ainsi que sur l'Heritage Hall Museum et une salle de réunion. La grille de commutation alimente les écrans à travers ces espaces.

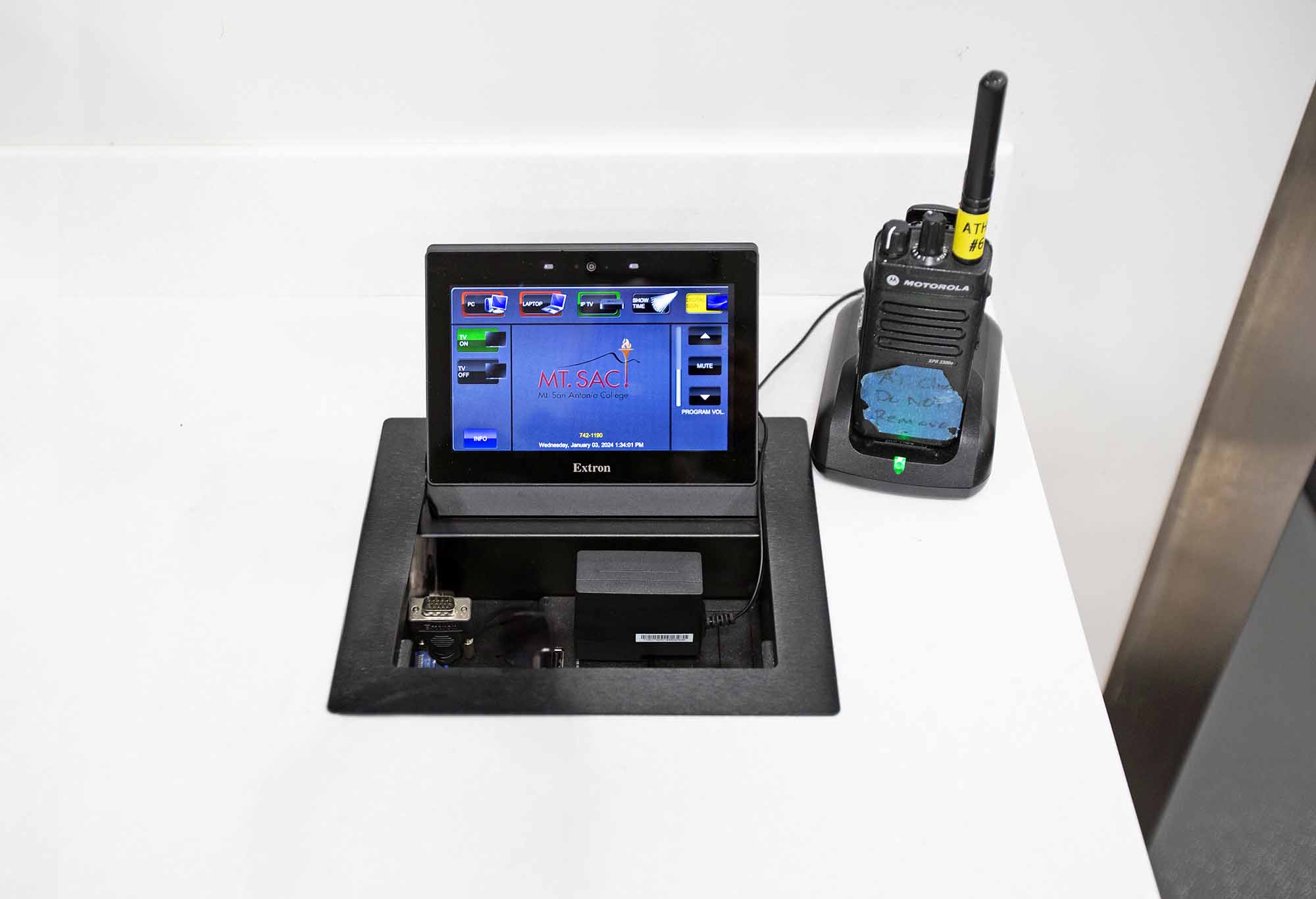

Le rez‑de‑chaussée comprend divers types d'espaces, notamment des vestiaires pour les équipes à domicile par sport et par genre, des vestiaires pour les visiteurs, un centre de remise en forme de 650 m², et un espace d'enseignement de 1 486 m² qui comprend un espace dédié à la formation en kinésiologie et un centre de thérapie sportive médicale de 214 m². Cet étage inclut d'autres salles de classe et bureaux pour le personnel d'encadrement, tous disposant d'un ou de plusieurs écrans. Certaines salles peuvent diffuser le tableau d'affichage ou d'autres images provenant d'un autre étage.

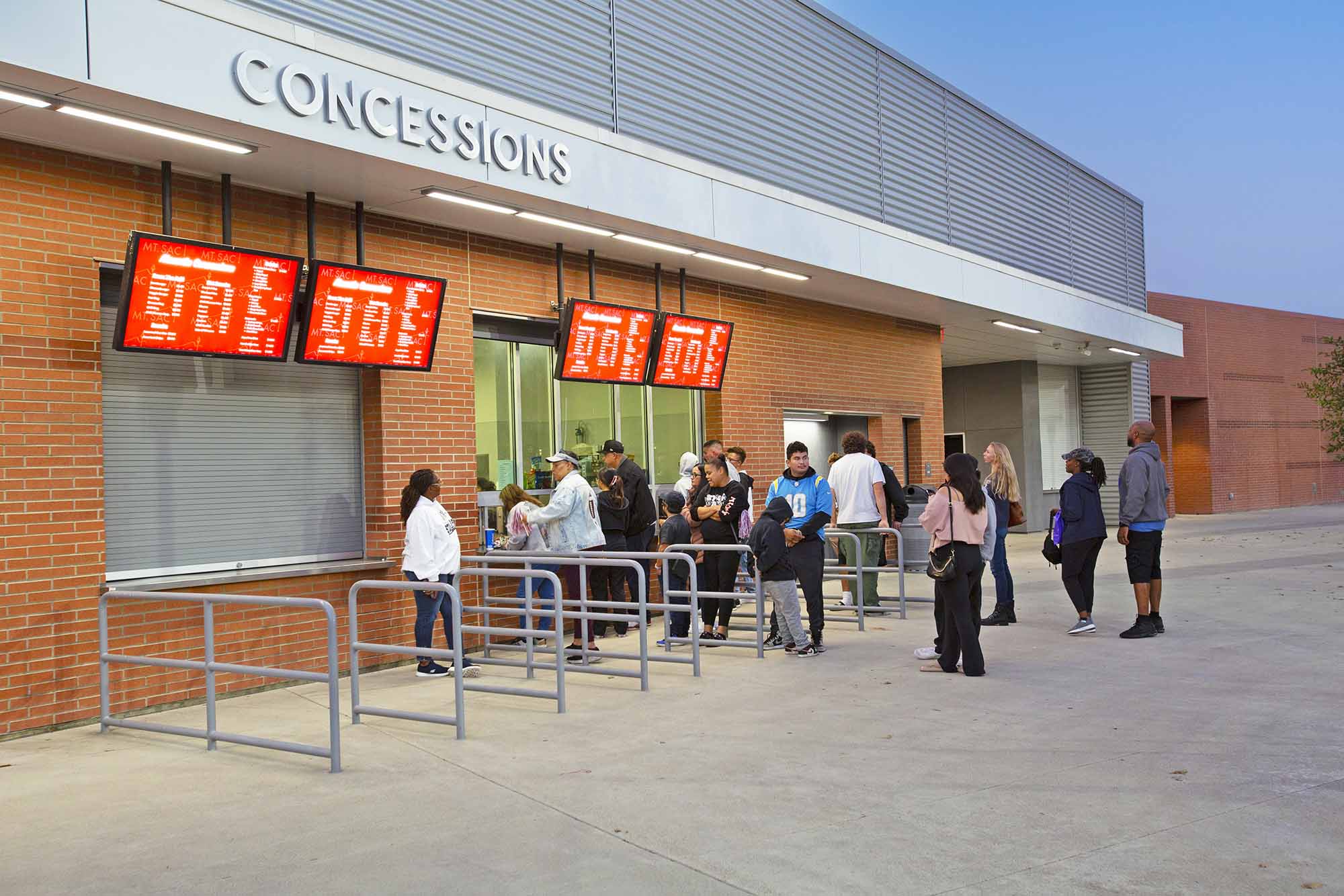

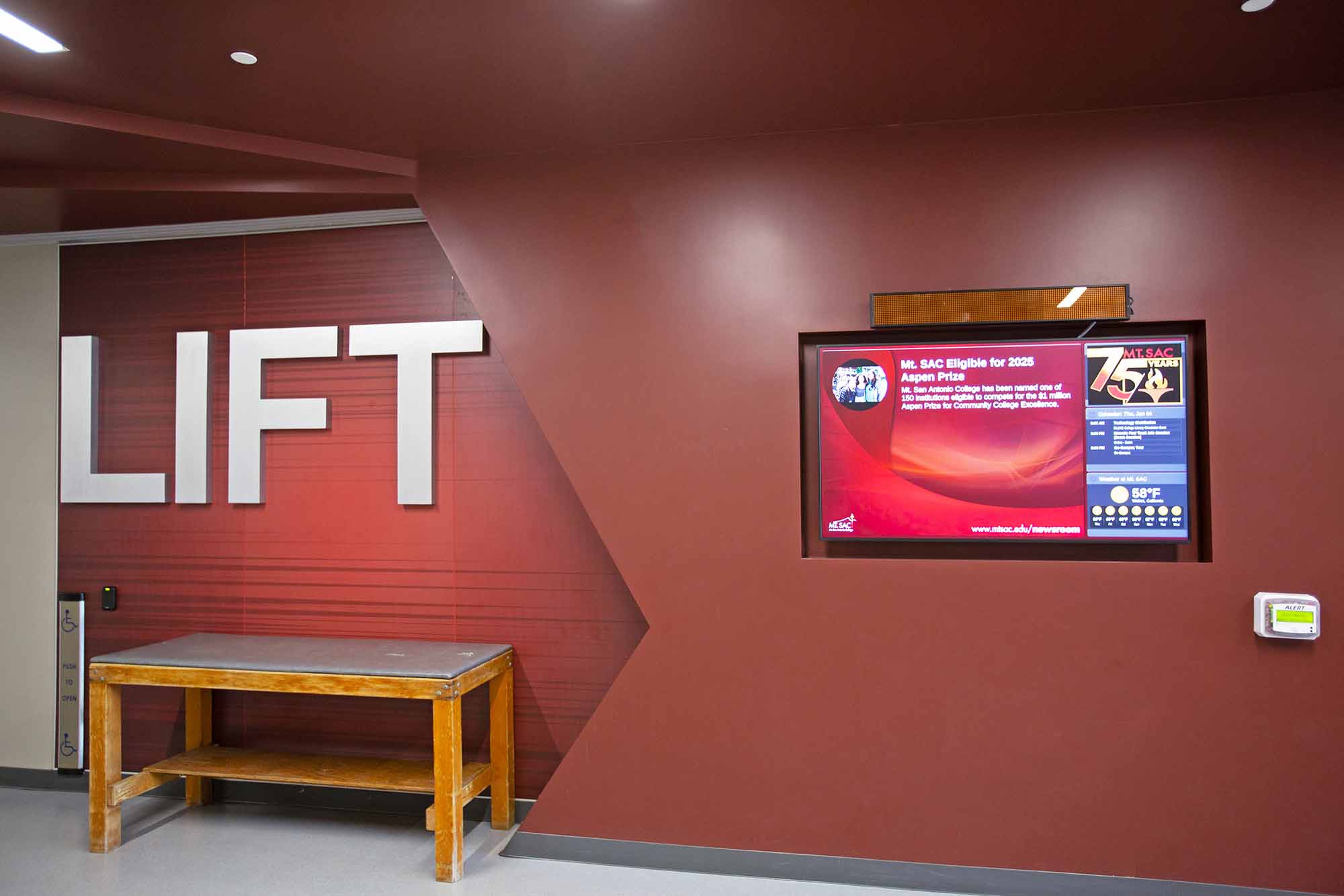

Les deux grilles de commutation XTP II situées à cet étage assurent le routage des signaux pour les salles équipées d'écrans et envoient du contenu dédié sur les écrans et les tableaux de menu de l'espace restauration, ainsi que sur la signalétique numérique dans tout le rez‑de‑chaussée.

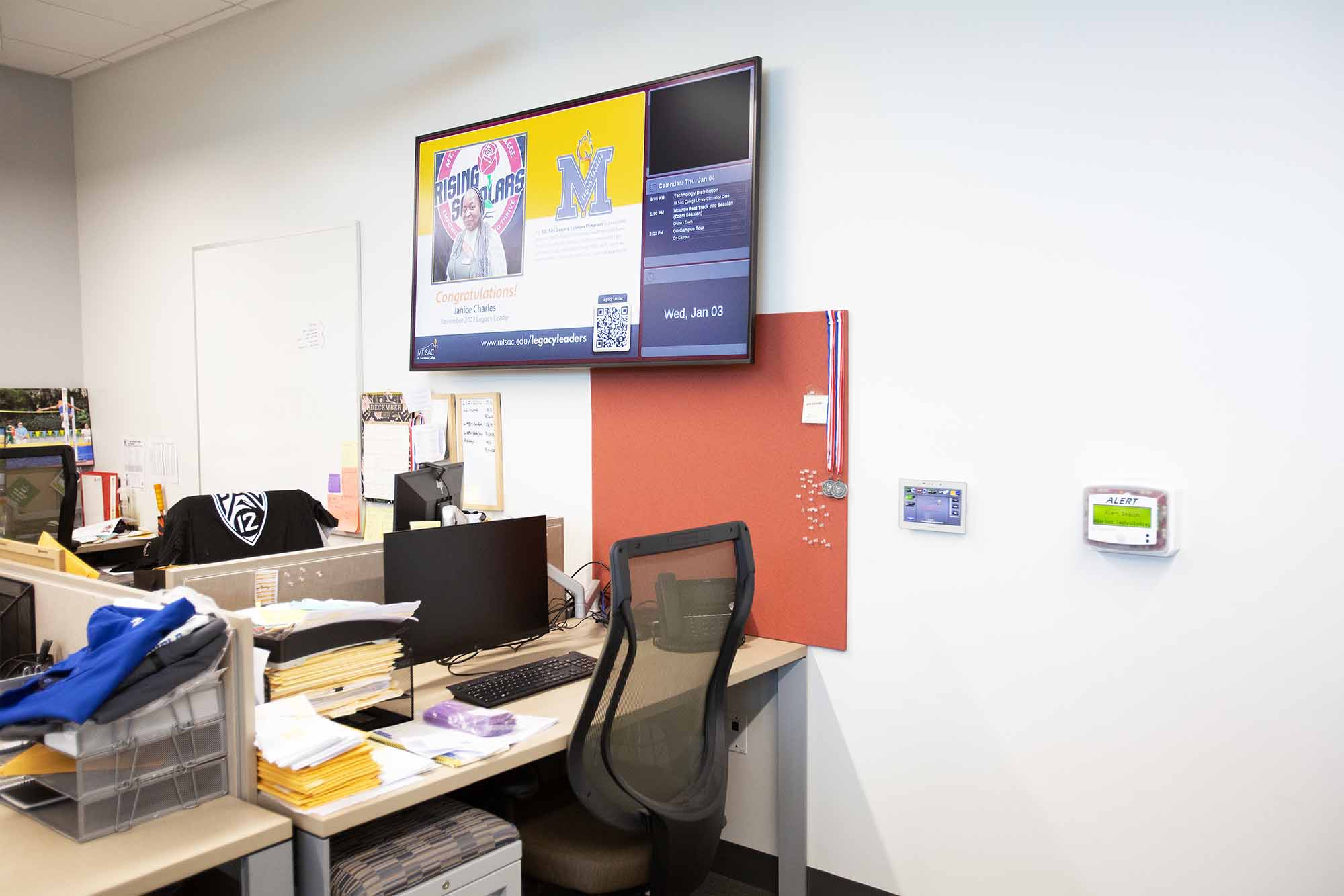

La liaison des quatre grilles de commutation XTP II CrossPoint a permis de partager du contenu provenant de tout emplacement du stade ou des salles connectées avec n'importe quel autre espace du complexe. Ceci inclut les flux de diffusion transportés dans des formats SDI.

L'équipe chargée de l'intégration a utilisé le logiciel XTP System Configuration Software pour mettre en place et configurer les quatre grilles de commutation en un système de commutation et de distribution audio/vidéo uniforme. L'équipe de support a utilisé ce logiciel pour divers processus, tels que la définition et la gestion des liaisons d'entrée et de sortie, l'établissement de presets, la mise en œuvre de l'EDID, et la vérification des formats audio pour le chemin de signaux. Le logiciel permet aussi une configuration simple des émetteurs et récepteurs de chaque étage depuis la cabine technique située à l'étage supérieur.

Les produits de la gamme Pro Extron facilitent un contrôle multi‑points

Tout comme le système audiovisuel dans certaines salles, chaque étage dispose de son propre système de contrôle, certains espaces partageant un processeur de contrôle. L'équipe de conception a soigneusement réfléchi au nombre et à l'emplacement des processeurs de contrôle afin de faciliter au mieux le fonctionnement, le support, et la maintenance du système audiovisuel. La résolution de problèmes représentait également un autre facteur, qui incluait les problèmes causés par les pannes de courant fréquentes dans la région. Elle a choisi de grouper les systèmes pour faciliter leur fonctionnement.

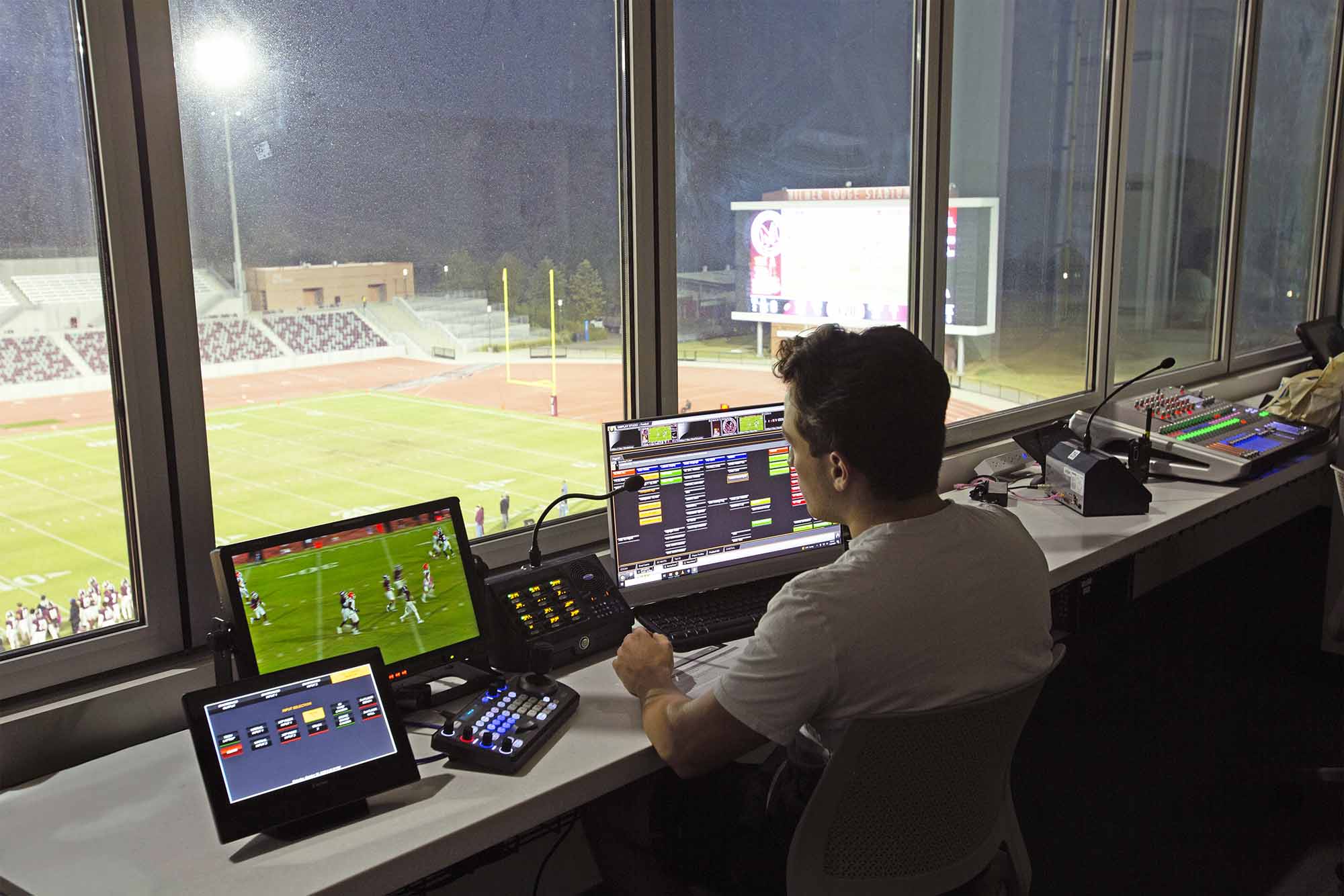

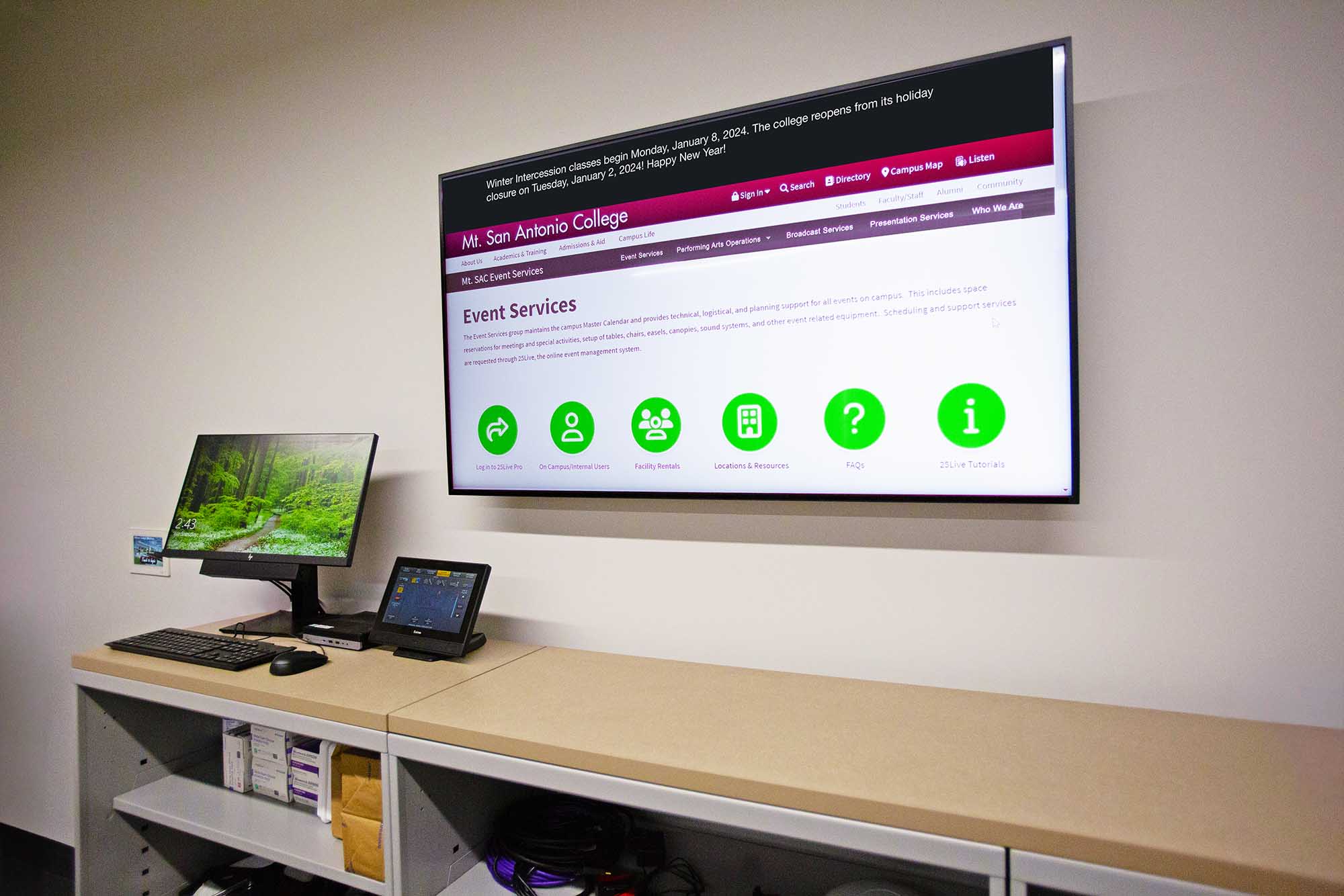

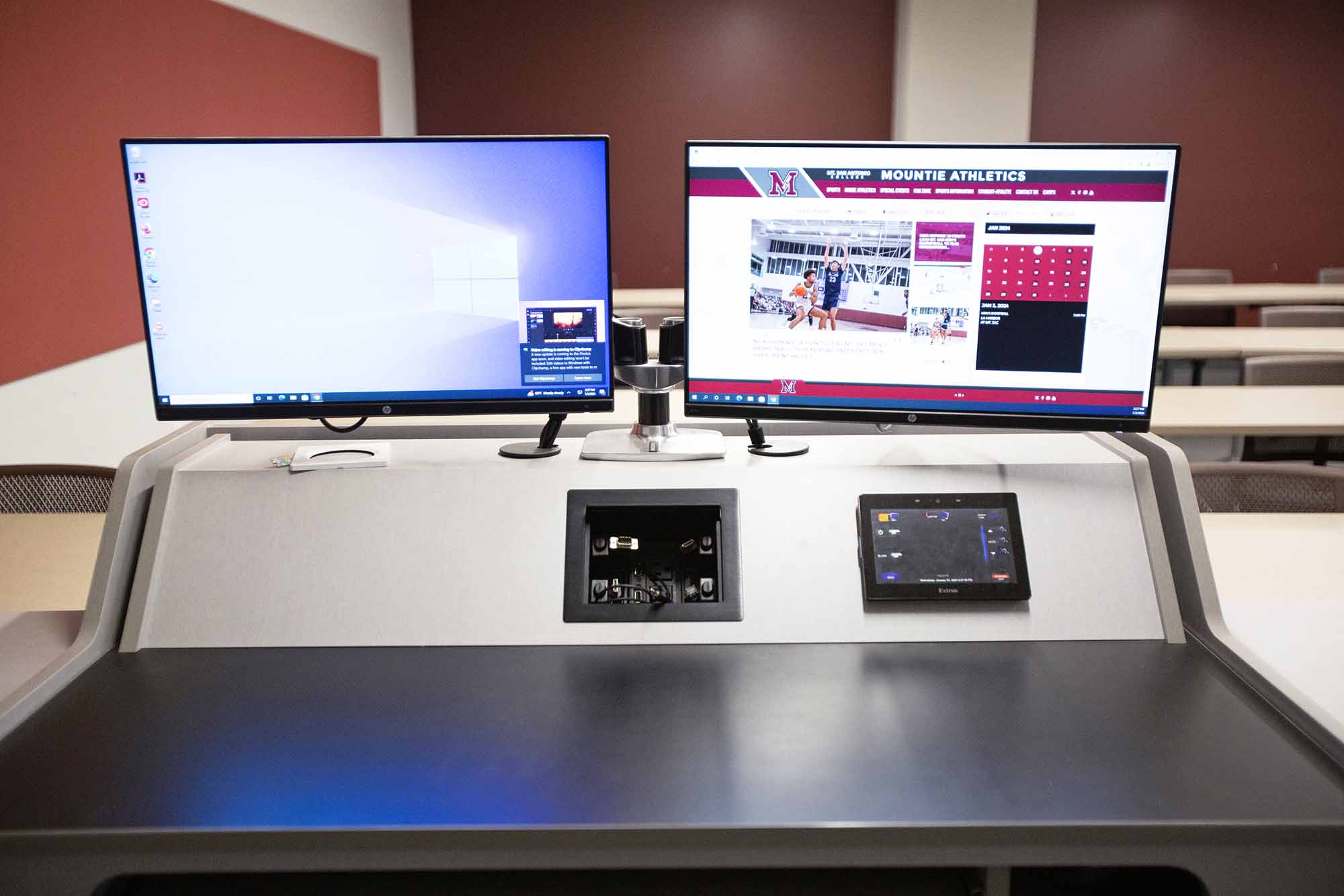

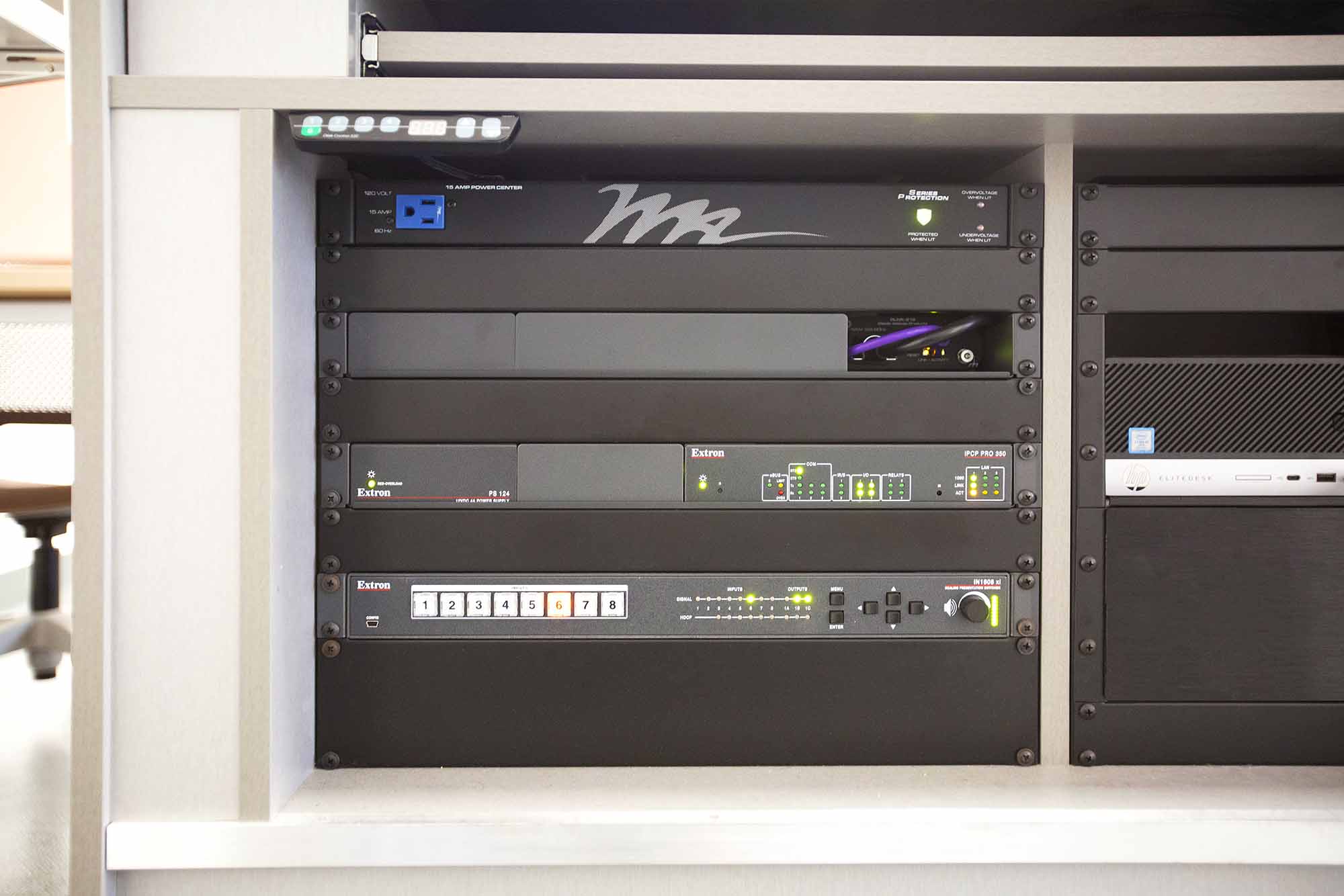

Chaque salle de classe et de conférence dispose de son propre processeur de contrôle. Par exemple, chacun des systèmes audiovisuels de la billetterie, de la salle technique/de contrôle, de la salle de contrôle de la salle de presse, et de la cabine de diffusion possède son propre processeur de contrôle de la gamme IP Link Pro Extron, tandis que l'installation de signalétique numérique partage un processeur. Pour les besoins de partage, une logique de groupement a été appliquée sur les systèmes de contrôle à travers le complexe. Chaque processeur est compatible avec divers écrans tactiles de table et muraux TouchLink Pro et claviers de commande réseau NBP Extron, dont les modèles et les quantités dépendent de la salle. Les systèmes de contrôle sont gérés avec Global Configurator Professional.

Le logiciel Extron facilite l'installation, la configuration, et la gestion du système audiovisuel à travers le complexe

L'équipe d'intégration a utilisé le logiciel Global Configurator Professional Extron pour configurer les processeurs de contrôle des gammes IP Link Pro et IPCP Pro xi Extron. Le logiciel permet à tout membre de l'équipe informatique de supporter et d'apporter des modifications ultérieures au système, quel que soit son niveau d'expérience. Le personnel de support utilise le logiciel pour mettre à jour les actions et les fonctions des boutons, définir les planifications du système, etc. De plus, leur connaissance de Global Configurator Professional leur permet de localiser puis de mettre à jour rapidement et facilement un élément, sans aucune expérience en programmation nécessaire.

Ce logiciel de configuration performant pour les systèmes de contrôle audiovisuel permet de créer et de stocker des fichiers de configuration uniques qui peuvent être rappelés à tout moment, le cas échéant. La logique conditionnelle offre des fonctionnalités avancées, en rendant possible les conditions « si » et « alors ». En ayant recours à la logique conditionnelle, l'équipe peut configurer facilement des tâches dépendant de l'occurrence éventuelle de certains événements. La logique conditionnelle avec variables locales permet également d'examiner des conditions dans les commandes configurées avant d'effectuer une tâche. Ceci a facilité la création du projet en limitant les besoins de contrôle et de planification. La petite équipe de support peut ainsi gérer toutes les activités et fonctions audiovisuelles dans le complexe sportif. Une fois le système opérationnel, les membres de l'équipe de support disposant de la certification Extron Control Professional utilisent Global Configurator Professional pour gérer l'installation complète.

Le complexe est relié au reste du campus par le logiciel GlobalViewer Enterprise. Il est utilisé pour superviser les équipements audiovisuels dans le complexe depuis tout emplacement sur le campus et contrôler un système audiovisuel en cas d'urgence. Selon l'université, ce logiciel fournit un meilleur niveau de support et de protection. Après qu'une récente tempête ait provoquée une panne de courant majeure, l'équipe de support a trouvé GlobalViewer Enterprise particulièrement utile pour la récupération des données à l'échelle du système.

J'ai choisi les options de configuration avancée de Global Configurator Professional pour gérer toutes les subtilités des systèmes audiovisuels reliés dans notre complexe sportif. Après tout, il ne s'agit pas de ce que je sais ; ce qui compte, c'est que mes collaborateurs sachent comment le gérer et simplifier son fonctionnement pour les entraîneurs et leur personnel.

RÉSULTATS

Dans cet espace où ont été établis 21 records du monde d'athlétisme et des centaines de records américains dans la discipline, le stade du Mt. SAC a une longue histoire de premières. Le complexe étendu poursuit cette tradition. L'Hilmer Lodge Stadium rénové offre un espace de classe mondiale pour les athlètes, les entraîneurs, et les spectateurs. L'enthousiasme suscité par l'installation rénovée, dotée de systèmes audiovisuels interconnectés et améliorés, était tel que les entraîneurs et le personnel de l'université n'ont pas pu attendre la grande inauguration. Ils ont commencé à utiliser la piste et les diverses salles dès que chacune a été mise en service et à disposition. Les étudiants sont tout aussi séduits par leur nouveau stade.
