Choisir la grille de commutation la mieux adaptée

Qu'est-ce qu'une grille de commutation ?

Les grilles de commutation permettent de router plusieurs sources audio/vidéo vers différentes destinations audio/vidéo. Ces grilles de commutation supportent des signaux audiovisuels de diverses sources d'entrée, telles que des ordinateurs, des caméras, des lecteurs Blu-ray Disc™, et de bien d'autres appareils, et routent la sortie vers des destinations différentes, telles que des projecteurs, des écrans plats, et des logiciels de visioconférence.

Afin de choisir la grille de commutation qui sera la mieux adaptée à un environnement spécifique, plusieurs principes doivent être pris en considération :

1. Les grilles de commutation permettent de router à tout moment une entrée vers une ou plusieurs sorties.
2. Selon le modèle, une grille de commutation peut router des signaux DisplayPort, HDMI, DVI, 3G-SDI, composante HD, S-Video, ou vidéo composite, avec ou sans audio stéréo.
3. Les grilles de commutation utilisent :
   • Des câbles en cuivre standard (ex. HDMI)
   • Des câbles en cuivre paires torsadées (ex. XTP CrossPoint^® Extron)
   • Des câbles fibre optique (ex. FOX Matrix Extron)
4. La grille de commutation peut supporter des moyens de transport d'E/S connectés à ses entrées ou sorties.

Comment sont-elles utilisées ?

Les grilles de commutation sont utilisées dans des environnements variés, tels que les salles de conseil d'entreprise, les centres de commande et de conduite d'opérations, les salles de classe, les restaurants, les salles de projection privées, et les salles de vidéoconférence.

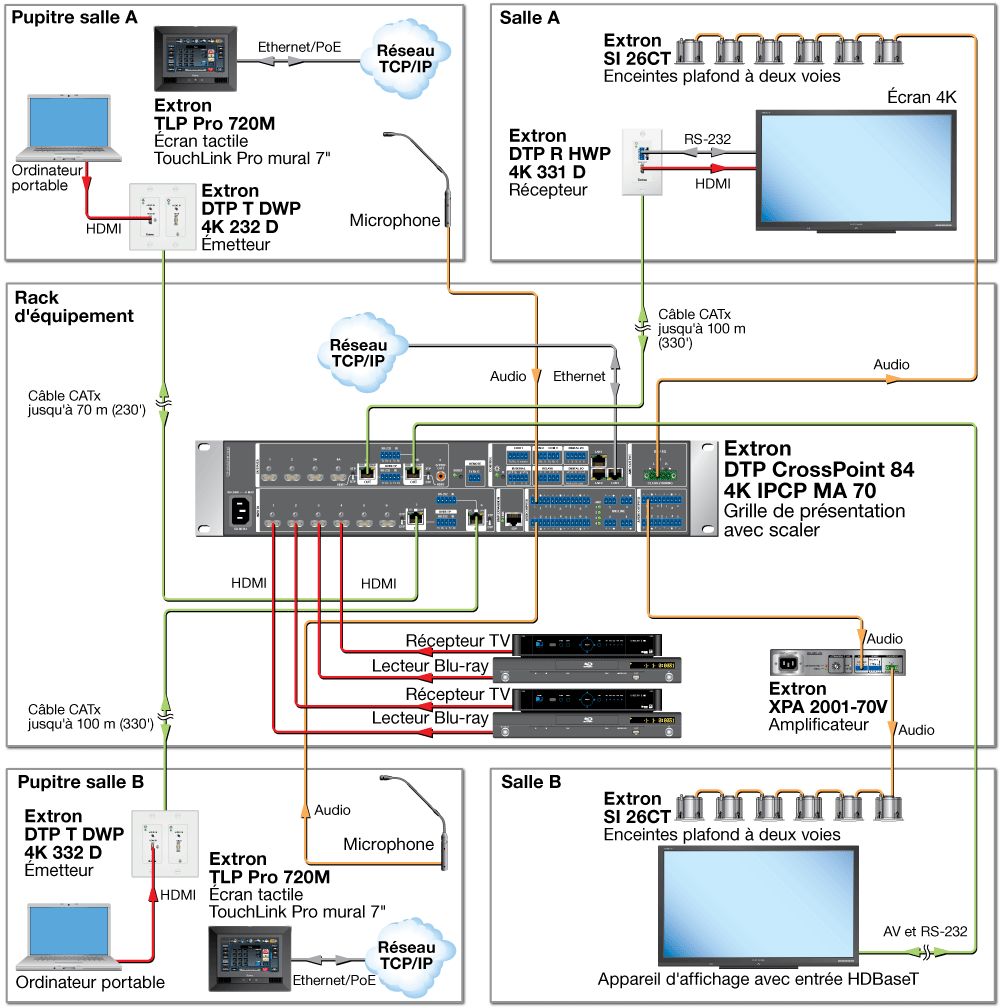

L'exemple ci-dessous présente la manière dont une grille de commutation est utilisée dans une salle de classe divisible d'une université. Les signaux de deux lecteurs Blu-ray et de deux tuners TV câble, placés dans le rack d'équipement, sont envoyés vers la grille de commutation DTP CrossPoint 84 IPCP MA Extron, tandis que deux ordinateurs portables sont connectés via un sélecteur DTP T USW 233 Extron à l'aide d'un câble CATx depuis les pupitres de chaque salle. Deux sorties de la grille de commutation alimentent les écrans plats de chaque salle, à l'aide de câbles CATx vers les récepteurs DTP HDMI 4K 230 D Rx Extron. Par ailleurs, la grille de commutation intègre un amplificateur audio qui alimente les enceintes plafond d'une salle et un amplificateur XPA 2001-70V Extron externe, alimenté depuis une sortie audio de la grille de commutation, fournit un signal audio vers les enceintes de la seconde salle. Un écran tactile mural TLP Pro 720M Extron fournit un contrôle sur chaque pupitre pour l'équipement audiovisuel de la salle. Dans cette conception, l'écran tactile et le système audiovisuel sont configurés pour commuter le lecteur Blu-ray, le tuner TV câble, et l'ordinateur portable vers l'appareil d'affichage dédié à cette salle. Avec une seule grille de commutation, les salles peuvent fonctionner comme salles autonomes ou être associées dans un grand espace de présentation.

Catégories

Grilles de commutation fibre optique

Les grilles de commutation FOX ont pour fonction la transmission et le routage complets de signaux audiovisuels et de contrôle sur de la fibre optique. Elles sont disponibles en configurations standard de 8x8 jusqu'à 320x320, et sont entièrement compatibles avec les émetteurs/récepteurs sur fibre optique des gammes FOX et FOX II. Le programme Matrix 1K Extron offre des grilles de commutation de plus grande dimension dans des configurations adaptées, jusqu'à 1000x1000 et plus. Disposant de fonctionnalités essentielles, communes aux grilles de commutation Extron, les grilles de commutation sur fibre optique Extron offrent des capacités de commutation générales ultra-performantes de signaux audiovisuels et de contrôle sur fibre optique pour tout environnement sensible. Voir les grilles de commutation fibre optique

Grilles de commutation XTP CrossPoint

Les grilles de commutation XTP CrossPoint^® Extron sont des solutions intégrées modulaires et évolutives permettant une commutation d'entrée et un routage des signaux très performants, entre plusieurs sources locales et distantes et des appareils d'affichage dans les XTP Systems^® Extron. Les technologies Extron incluent SpeedSwitch^®, Key Minder^® et EDID Minder^®. Plusieurs cartes d'entrée et de sortie, ainsi que des extendeurs, permettent l'intégration de plusieurs types et formats de signaux, pour une personnalisation du système adaptée à de nombreuses applications. Les boîtiers sont disponibles dans des configurations d'E/S, comprises entre 4x4 à 64x64. Voir les grilles de commutation XTP CrossPoint

Grilles de commutation DTP CrossPoint

Les grilles de commutation DTP^® CrossPoint Extron sont des solutions d'intégration audiovisuelle puissantes et multifonctions pour des environnements de présentation. Elles fournissent toutes les fonctionnalités indispensables dans un système audiovisuel, notamment une commutation 4K ultra-performante, des capacités de redimensionnement vidéo, un processeur DSP audio, plusieurs amplificateurs de puissance audio 100 W mono ou stéréo de classe D, consommant peu d'énergie, un processeur de contrôle intégré IPCP Pro Extron, pour le contrôle complet du système audiovisuel, et une transmission de signaux vidéo, audio et de contrôle jusqu'à 100 m (330'), à l'aide d'un câble CATx blindé. Les grilles de commutation DTP CrossPoint disposent de nombreuses capacités audio avancées qui garantissent une conception et une intégration complètes d'un système audio, parmi lesquelles ProDSP Extron, l'expansion audio numérique pour les plus grands systèmes, et l'annulation d'écho acoustique sur certains modèles. Voir les grilles de commutation DTP CrossPoint

Grilles de commutation HDMI

Les grilles de commutation HDMI permettent un routage ultra-performant des signaux HDMI vers plusieurs appareils d'affichage. Elles supportent les caractéristiques HDMI dont les débits de données jusqu'à 10,2 Gb/s, le Deep Color jusqu'à 12 bits, et les formats audio HD sans perte. Les grilles de commutation HDMI Extron intègrent des technologies intelligentes qui permettent aux intégrateurs de garantir un fonctionnement optimal du système et une compatibilité entre des appareils numériques, parmi lesquelles Key Minder^®, la technologie SpeedSwitch^®, la confirmation visuelle HDCP, l'EDID Minder^®, l'égalisation automatique du câble d'entrée, et la régénération d'horloge en sortie. Elles sont disponibles en configurations d'entrées/sorties fixes ou modulaires et évolutives, de 4x4 jusqu'à 32x32. Voir les grilles de commutation HDMI

Grilles de commutation DVI

Les grilles de commutation DVI permettent un routage ultra-performant des signaux DVI vers plusieurs appareils d'affichage. La plupart des modèles de grilles de commutation DVI Extron sont conformes HDCP, et équipées de technologies intelligentes, qui permettent aux intégrateurs de garantir un fonctionnement optimal du système et une compatibilité entre des appareils numériques, dont Key Minder^®, la technologie SpeedSwitch^®, la confirmation visuelle HDCP, l'EDID Minder^®, l'égalisation automatique du câble d'entrée, et la régénération d'horloge en sortie. Elles sont disponibles en configurations d'entrées/sorties fixes ou modulaires et évolutives, de 4x4 jusqu'à 36x36. Voir les grilles de commutation DVI

Grilles de commutation SDI/HD-SDI

Les grilles de commutation SDI/HD-SDI ont pour fonction la commutation de plusieurs signaux SDI avec audio embeddé, conformes aux normes SMPTE et UIT pour la vidéo à définition standard et haute définition, notamment le 3G-SDI. Elles conviennent parfaitement aux applications de présentation audiovisuelle ainsi qu'aux systèmes de production vidéo et de post-production de faible dimension. Voir les grilles de commutation SDI/HD-SDI

Grilles de commutation modulaires et évolutives

Les grilles de commutation modulaires et évolutives sont adaptées à des applications dans lesquelles un traitement des signaux intégré, la commutation de plusieurs types de signaux numériques ou analogiques via un seul point de contrôle, ou une évolutivité future d'un système, sont nécessaires. Elles sont disponibles avec divers types de signaux, notamment la fibre optique, le 3G-SDI, le HDMI, le DVI, l'USB, le RVB large bande, et Sync, ainsi que des signaux audio stéréo ou mono, dans des configurations d'E/S standard atteignant 320x320. Avec le programme Matrix 1K Extron, vous pouvez créer des solutions de routage de signaux sur fibre optique, analogiques ou numériques avec des configurations d'entrées/sorties jusqu'à 1000x1000 et plus. Voir les grilles de commutation modulaires et évolutives

Grilles de commutation paires torsadées

Les grilles de commutation sur paires torsadées fonctionnent conjointement avec des émetteurs et récepteurs sur paires torsadées pour simplifier le routage et le contrôle des signaux vidéo composite, S-Video, RVBHV et audio stéréo à l'aide d'un câble paires torsadées. Voir les grilles de commutation paires torsadées

Grilles de commutation RVB à très large bande passante

Les grilles de commutation RVB à très large bande passante Extron sont conçues pour fournir des performances exceptionnelles dans les systèmes de routage audio et vidéo-informatiques de très haute résolution les plus complexes. Elles sont disponibles dans des configurations d'E/S de 8x4 à 128x128 et offrent plus de possibilités d'entrée, plusieurs options de contrôle, et une distribution des signaux sans perte. Voir les grilles de commutation RVB à très large bande passante

Grilles de commutation VGA et audio stéréo

Les grilles de commutation VGA et audio stéréo Extron sont conçues pour les applications vidéo-informatiques haute résolution avec audio stéréo. Elles sont disponibles dans des configurations 3x2 à 16x8, et disposent de nombreuses fonctionnalités. Toutes les grilles de commutation VGA Extron peuvent également commuter des signaux vidéo analogiques HDTV/composante. Voir les grilles de commutation VGA et audio stéréo

Grilles de commutation de présentation multimédia

Les grilles de commutation de présentation multimédia associent le routage de plusieurs formats : VGA, vidéo composite, S-Video et audio stéréo, dans un boîtier compact. Ces grilles de commutation sont idéales pour un certain nombre d'applications, notamment les salles de classe, les salles de formation et de conférence, et les salles de projection privées modernes. Voir les grilles de commutation de présentation multimédia

Grilles de commutation avec scaler

Les grilles de commutation avec scaler sont adaptées aux applications dans lesquelles tous les signaux vidéo d’entrée doivent être redimensionnés vers une même résolution de sortie vidéo. Elles associent le traitement ultra-performant de signaux à une qualité d'images optimale, une commutation rapide et fiable, et une flexibilité de routage dans un seul boîtier. Une grille de commutation avec scaler est la solution idéale pour des environnements de visioconférence et de présentations à écrans multiples, tels que les salles de conseil, les lieux de culte, et les auditoriums. Voir les grilles de commutation avec scaler

Accessoires pour grilles de commutation

Les accessoires pour grilles de commutation incluent un certain nombre d'interfaces de contrôle intuitives conçues pour faciliter le montage dans toute application. Du simple pilotage jusqu'à la sélection d'entrée et sortie X-Y, Extron propose des options pour le pilotage de la grille de commutation afin de s'adapter à toute installation ainsi qu'aux besoins de commutation à distance. D'autres accessoires permettent de supporter l'installation et la distribution des signaux. Voir les accessoires pour grilles de commutation
